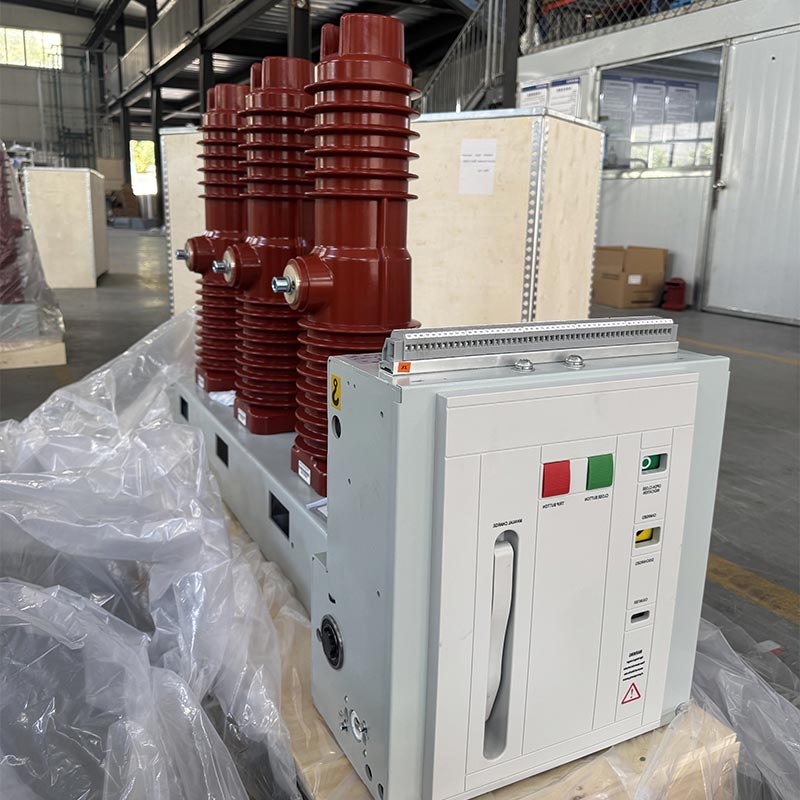

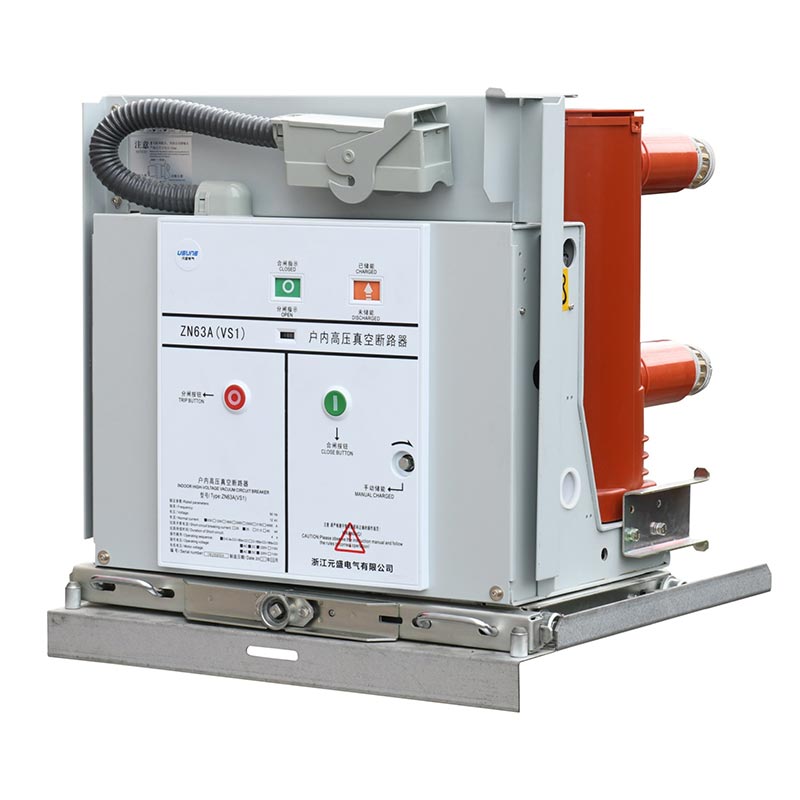

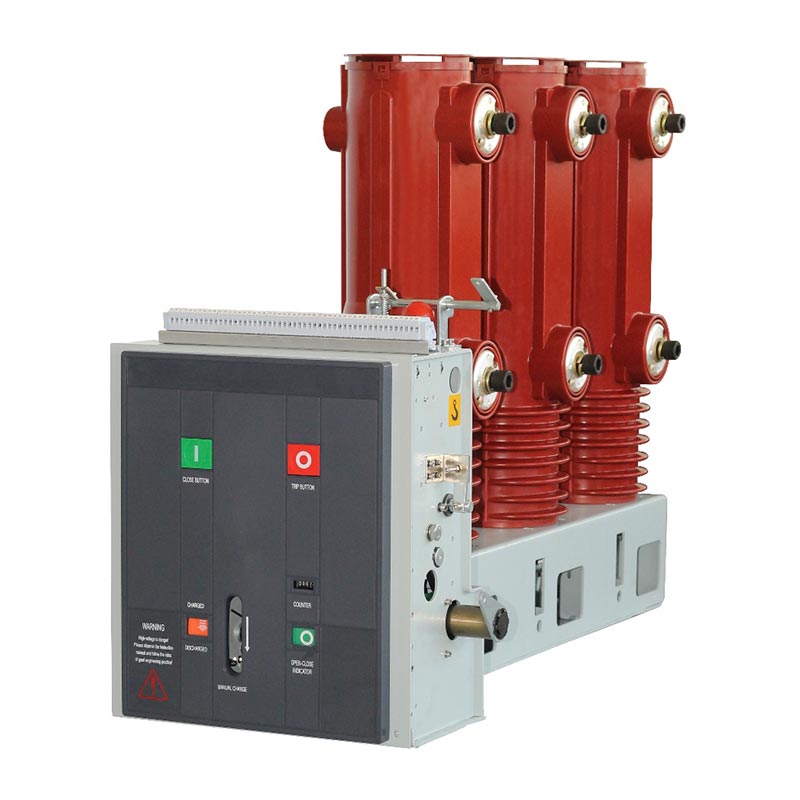

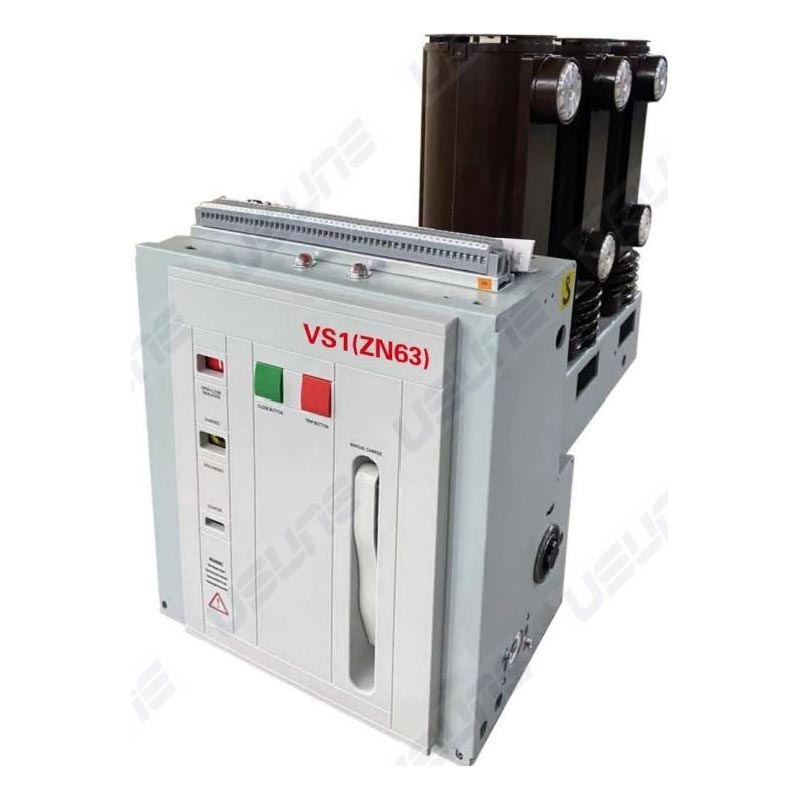

Küljekinnitusega siseruumide vaakumkaitselüliti

Usune'i küljele paigaldatav sisevaakumkaitselüliti on fikseeritud kõrgepinge lülitusseade, mida kasutatakse peamiselt fikseeritud lülitusseadmed. Seda saab kasutada iseseisvalt või integreerida ringvõrgu toitesüsteemidesse, kast-tüüpi trafodesse, ja mitmesugused mittestandardsed toitesüsteemid. Selle peamine eelis seisneb vaakumkaarkustutustehnoloogias, traditsiooniliste kaarekustutusvahendite põhjustatud reostuse ja kahjustuste vältimine, tõhustades toitevarustust ohutus ja stabiilsus. See toode on sõltumatult välja töötatud ja toodetud Usune tehases koos küpsega tootmisprotsessid ja range kvaliteedikontroll, mis tagab stabiilse ja usaldusväärse töö erinevates kompleksides tingimused.

Tootestandardid ja autoriteet Toote töökindluse ja vastavuse tagamiseks on Usune'i küljele paigaldatav sisetolmuimeja Circuit Breaker järgib rangelt autoriteetseid siseriiklikke ja rahvusvahelisi standardeid, sealhulgas GB/T1984-2014 "High Pingekaitselülitid", JB3855-1996 "3,6–40,5KV siseruumides kasutatavad kõrgepinge vaakumkaitselülitid" ja DL/T403-2000 "12-40,5KV vaakumkaitselülitite tellimise tehnilised tingimused" ja vastab asjakohastele nõuetele IEC62271-100:2008. Iga toode läbib enne tehasest väljumist range tehasekontrolli ja kõik tehnilised ülevaatused parameetrid vastavad disaininõuetele, näidates Usune pühendumust toote kvaliteedile ja tagades ohutu kasutamise kasutajad.

Töökeskkond ja rakendatavus

Küljekinnitusega siseruumides olev vaakumkaitselüliti on hästi kohandatav erinevate keskkondadega ja sobib järgmised sisetingimustes töötingimused:

1. Ümbritsev temperatuur: maksimaalselt +40 ℃, minimaalselt -15 ℃
2. Ümbritsev õhuniiskus: päeva keskmine suhteline õhuniiskus ≤95%, kuu keskmine ≤90%; päevane keskmine aururõhk ≤22×10⁻³MPa, kuu keskmine ≤1,8×10⁻³MPa
3. Kõrgus: mitte üle 1000 m
4. Seismiline intensiivsus: mitte üle 8 kraadi
5. Atmosfäärikeskkond: vaba märkimisväärsest tolmust, suitsust, söövitavatest ja tuleohtlikest gaasidest, aurudest ega soolapihustustest reostus.

Märkus. Kui tegelik töökeskkond ületab ülaltoodud tavalisi nõudeid, konsulteerige palun professionaalne tootja Usene, et kohandada sobivat tootelahendust.

Struktuur ja funktsioon

1. Üldine struktuur

Küljekinnitusega sisevaakum-kaitselüliti võtab töömehhanismi ja kaare kustutuskamber. Peamine juhtiv ahel on kolmefaasiline põrandale paigaldatav tüüp. Vaakumi katkestaja on pikisuunas paigaldatud torukujulisse isolatsioonisilindrisse, mis on valmistatud epoksüvaigu APG protsessi abil. See tagab suurepärase pugemisvastase jõudluse, vähendades oluliselt tolmu kogunemist katkestusseadme pinnale, vältides selle tööd mõjutamast väliseid tegureid ning tagades kõrge isolatsioonivõime ka niisketes ja tugevalt saastunud keskkonda.

2. Töömehhanismi struktuur

Töömehhanism on tasapinnaline vedruga töötav mehhanism, mis toetab käsitsi ja elektrienergia salvestamist. The töötav mootor on paigaldatud katkestusseadme esikappi. Kapp on jagatud viieks sõlmeks ruumid nelja vaheseinaga, kus asuvad energiasalvesti, ülekande, väljalülitamise ja puhvri komponendid vastavalt. Toode integreerib katkesti ja töömehhanismi ühtsesse disaini, tagades kõrge mehhanismi töövõime ja katkestaja avamise ja sulgemise vastavuse aste nõuded. See vähendab tarbetuid vaheetappe, vähendab energiakulu ja müra ning parandab töökindlus.

Peamised spetsifikatsioonid ja tehnilised parameetrid

Paigaldamine ja kasutuselevõtt

1. Kontrollige kaitselülitit kahjustuste suhtes. Kahjustuse korral lõpetage kohe selle kasutamine.
2. Eemaldage saasteained (eriti isolatsioonipinnalt). Transpordi käigus tekkinud saasteained või ladustamine võib mõjutada toote isolatsioonivõimet.
3. Kasutage kaitselülitit käsitsi, et salvestada energiat ja teha vajadusel sulgemis-/avamistoiminguid. jälgides, kas energia salvestamise olek ja sulgemis-/avamisasendi indikaatorid on normaalsed.
4. Kasutage kaitselülitit, et salvestada energiat ja sooritada sulgemis-/avamistoiminguid, kasutades töövõimsust toide, kontrollides, kas energia salvestamise olek ja asendinäidikud on normaalsed.
5. Käsikäru tüüpi kaitselüliti kasutamine: sisestage tõukekäepide tõukeavasse, pöörake päripäeva, kuni edasi ja vastupäeva, et tagasi tõmmata, kogu tõukekäiguga 300±3 mm; avatud asendis liigutage seda sujuvalt töö- või katseasendisse, pöörates käepidet 30 korda keskmise kiirusega, kuni kostub klõpsatus, näitab, et see on paigas (ärge kasutage liigset jõudu, et vältida tõukemehhanismi kahjustamist). Sel ajal on vastavad asendiindikaatorid (S8, S9) aktiveeritakse.

Märkus. Sulgeva blokeerimisseadme kasutamisel peab lukustuse avamiseks olema ühendatud blokeerimisahela toiteallikas enne sulgemist; lahtipakkimisel toimige vastavalt pakendinõuetele, tõstes kaitselüliti põlve tagada, et alumine väljuv õlg oleks koormuse all, vältides tugevat lööki ja vibratsiooni; eemaldage tõsteseade as nõutav enne selle kappi panemist.

Reaalse maailma rakendusjuhtumiuuring

Juhtum: Lõuna-Hiina suur tööstuspark ostis 50 Usune'i küljele paigaldatavat sisevaakumkaitselülitit (mudel VS1-12/1250-25) oma tootmistsehhi elektrijaotussüsteemi jaoks. Pargis töötab mitu tootmisliini vaheldumisi, mis nõuavad sagedast toitelülitamist ja kõrget töökindlust lühisevoolu katkestuste korral. Alates paigaldamine ja kasutuselevõtt 2024. aastal on tooted töötanud stabiilselt 12 kuud järjest ilma riketeta, energiasüsteemi tõhus kaitsmine ja juhtimine, seadmete seisakuaja vähendamine ja pargi täiustamine tootmise efektiivsus. Kohaliku Hiina tarnijana pakkus Usune täielikke kohapealseid paigaldusjuhiseid ja müügijärgsed hooldusteenused, pälvides kliendilt palju kiitust.

KKK

K1: Mis saab siis, kui kaitselüliti tegelik töökeskkond ületab tavapäraseid nõudeid?

A1: Kui ümbritseva õhu temperatuur, niiskus, kõrgus jne ületavad tavapäraseid nõudeid, võtke ühendust tootja, Usene, kohe. Professionaalne tehniline meeskond viib läbi kohapealse küsitluse ja kohandab a tootelahendus, mis on kohandatud erikeskkonnale, et tagada kaitselüliti stabiilne töö eritingimustes tingimused. Vastutustundliku tarnijana on Usune pühendunud igale kliendile isikupärastatud lahenduste pakkumisele.

Q2: Kuidas hooldada Usune'i küljele paigaldatavat sisevaakumkaitselülitit, et pikendada selle kasutusiga?

A2: rutiinne hooldus hõlmab peamiselt kolme punkti: Esiteks puhastage regulaarselt isolatsioonipinda mustuse vältimiseks kogunemine, mis mõjutab isolatsiooni jõudlust; teiseks kontrollige regulaarselt energia salvestamise olekut, avamise/sulgemise indikaatorid ja juhtmestik, et vältida lõtvust ega kahjustusi; kolmandaks, juhtige käsitsi ja elektriliselt töötestid iga 6 kuu järel, et kontrollida töömehhanismi paindlikkust ja töökindlust. Lisaks on tehas pakub üksikasjalikku hooldusjuhendit ja müügijärgseid juhiseid, mis aitavad kasutajatel toodet hooldada teaduslikult.
