Linna elektrivõrkude, uute energiatootmise ja tööstuslike toitesüsteemide pideva uuendamisega on kompaktsetest, intelligentsetest ja vähese hooldusega keskpinge lülitusseadmetest saanud elektrijaotustehnika asendamatu põhiseade. TheRõngas põhiseade koos kaitselülitiga, mida esindab XGN15 seeria SF6 õhkisolatsiooniga rõngaspõhiseade, on oma väikese ruumijälje, stabiilse jõudluse ja tugeva mastaapsuse tõttu järk-järgult asendanud traditsioonilised suuremahulised jaotusseadmed. See ajaveeb hõlmab ettevõtte toodetud tooteidZhejiang Usune Electric Co., Ltd.Tuumana tutvustab põhjalikult toote omadusi, täielikke tehnilisi parameetreid, sisemist struktuuri, tööspetsifikatsioone, rakendusstsenaariume ja tugiteenuseid.

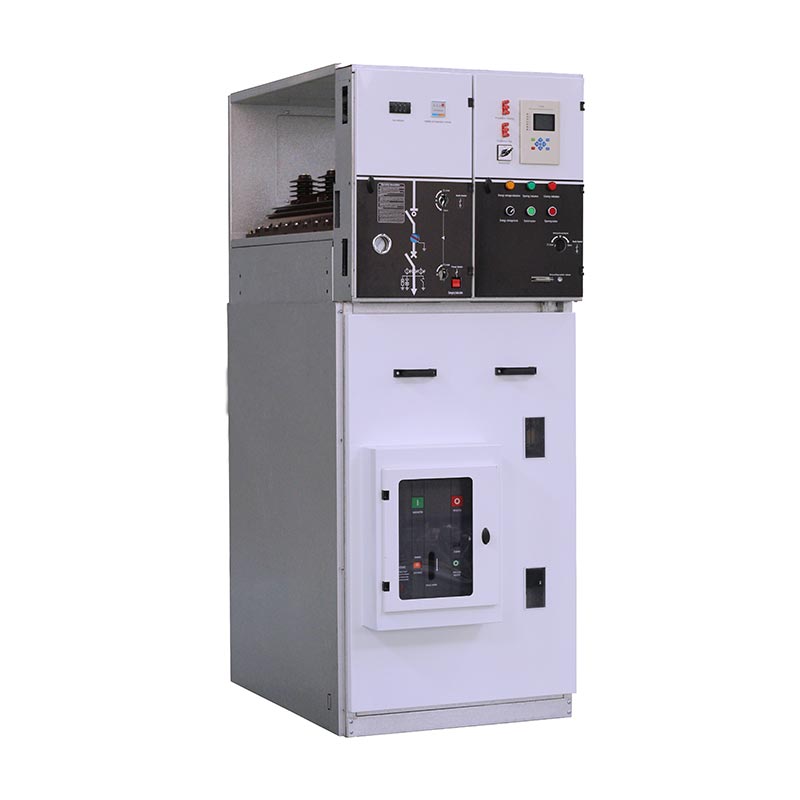

The Rõngas põhiseade koos kaitselülitigaon metallsulguriga modulaarne jaotusseade, mis on spetsiaalselt välja töötatud 12kV kuni 36kV keskpinge elektrijaotussüsteemide jaoks. Võttes kasutusele täiustatud SF6 väävelheksafluoriidi koormuslüliti ja õhuisolatsioonitehnoloogia, integreerib see vooluahela katkestamise, kaitse, jälgimise ja blokeerimise funktsioonid ühte kappi. Iseseisvalt välja töötanud ja tootnudZhejiang Usune Electric Co., Ltd., XGN15 seeria tootel on kompaktne paigutus, paindlik töö ja usaldusväärne mehaaniline blokeering.
Erinevalt tavalistest lülituskappidest on see rõngaspõhiseade mõeldud elektrijaotuse automatiseerimiseks. See vähendab oluliselt kohapealse ehitamise ja hilisema hoolduse raskust ning sobib erinevatesse kitsastesse paigaldusruumidesse. Ettevõtte täieliku uurimis- ja arendustegevuse, tootmis- ja testimissüsteemi toel vastab iga tootmislüli rangelt rahvusvahelistele standarditele, tagades toodete pikaajalise stabiilse toimimise keerukates elektrijaotuskeskkondades. Seda on laialdaselt propageeritud linnade ja maapiirkondade elektrivõrgu renoveerimise, tööstusliku ja tsiviilotstarbelise elektrivarustuse, uue energia ja muudes valdkondades nii kodu- kui välismaal.
Rõnga põhiseade koos kaitselülitigapaistab keskpinge lülitusseadmete turul silma mitme südamiku tugevusega. Koos sõltumatu uurimis- ja arendustehnoloogia ning optimeeritud disainiga on selle peamised eelised kokku võetud järgmiselt:
• Mitmekesine pealüliti konfiguratsioon: standardvarustuses on omatoodetud SF6 koormuslüliti, millel on pikk kasutusiga, stabiilne töö ja madalad hoolduskulud. Kasutajad saavad valida ka vaakumkaitselülitite paigaldamise, et parandada katkestusvõimet ja ohutuse taset, kohanedes erinevate toitejaotusnõuetega.
• Kahekordne töö ja intelligentne täiendus: toetage nii käsitsi kui ka elektrilist töörežiimi, et vastata erinevatele kohapealsetele tööharjumustele. Seda saab sobitada FTU ja RTU seadmetega, et realiseerida kaugjuhtimist, kaugsignalisatsiooni, kaugmõõtmist ja kaugreguleerimist, mis vastab täielikult jaotusautomaatika "nelja kaugjuhtimise" nõuetele ja realiseerib intelligentse võrguhalduse.
• Täiustatud seire- ja kaitsetehnoloogia: sisseehitatud ülitäpsed andurid ja kaitsereleed, mis suudavad jälgida seadmete tööolekut reaalajas, reageerida kiiresti riketele ning kaitsta tõhusalt elektrijaotussüsteemide ja operaatorite ohutust.
• Kerge ja laiendatav struktuur: optimeeritud montaažiskeemi, mis on mugav transportimiseks, tõstmiseks ja paigaldamiseks. Modulaarne disain toetab vaba kombineerimist ja hilisemat võimsuse suurendamist, tulles paindlikult toime turu muutuva võimsusnõudlusega.
•Kõrge ohutus ja kompaktne suurus: õhuisolatsioonikonstruktsioon + usaldusväärne mehaaniline blokeerimisseade, mis takistab tõhusalt valesti töötamist. Väike kapi suurus säästab põrandapinda, mis on piiratud ruumiga alajaamade ja jaotusruumide eelistatud seade.
Seadme stabiilse ja ohutu töö tagamiseksRõngas põhiseade koos kaitselülitiga,seadmetel on selged nõuded töökeskkonnale. Kõik tooted on testitud vastavalt järgmistele standarditele:
1.Maksimaalne kõrgus: ≤1000m
2. Ümbritseva temperatuuri vahemik: -35 ℃ ~ 45 ℃, maksimaalne temperatuuride erinevus ei tohi ületada 25 ℃
3. Niiskuse standard: keskmine päevane suhteline õhuniiskus ≤95%; Kuu keskmine suhteline õhuniiskus ≤90%
4. Seismiline takistus: kohaneda seismilise intensiivsusega 8 kraadi ja alla selle
5. Kohanõuded: ei esine tugevat vibratsiooni, lööke, lahtist tuld, keemilist korrosiooni ega plahvatusohtu
Kontrollige enne paigaldamist kohapealset keskkonda, et pikendada seadmete kasutusiga ja vältida töötõrkeid.
Järgmises tabelis on loetletud kõik XGN15 seeria standardsed tehnilised parameetridRõngas põhiseade koos kaitselülitiga, mis hõlmab 12kV, 24kV ja 36kV kolme peavoolu pingetaset, teie hanke- ja projekteerimisprojekti viidete jaoks:
| S/N | Nimi | Üksus | 12kV | 24kV | 36kV |
| 1 | Nimipinge | kV | 12 | 24 | 36 |
| 2 | Nimivool | A | 630 | 630 | 630 |
| 3 | Nimetatud suletud ahela katkestusvool | A | 630 | 630 | 630 |
| 4 | Nimetatud koormuse katkestusvoolule | A | 630 | 630 | 630 |
| 5 | Nimetatud lühiajaline vastupidavus voolule | kA | 16 | 16 | 16 |
| 6 | Nimetatud tipp-vastupidavusvool | kA | 40 | 40 | 40 |
| 7 | Nimivool lühise tekitamiseks | kA | 40 | 40 | 40 |
| 8 | Nimivõimsuse sageduse taluvuspinge (faas-faas ja faas-maandus) | kV | 28 | 50 | 70 |
| 9 | Nimivõimsuse sageduse taluvuspinge (üle eralduskauguse) | kV | 32 | 60 | 80 |
| 10 | Nimetatud välgutaluvuspinge (faas-faas ja faas-maa) | kV | 75 | 125 | 170 |
| 11 | Nimetatud välgutaluvuspinge (üle eralduskauguse) | kV | 85 | 145 | 195 |
| 12 | Nimiülekandevool | A | 630 | 630 | 630 |
| 13 | Mehaaniline vastupidavus | ops | M1 1000 | M1 1000 | M1 1000 |
| 14 | Elektriline vastupidavus | ops | E1 | E1 | E1 |
| 15 | SF6 gaasirõhk (20 ℃) | baar | 0.5 | 0.5 | 0.5 |
| 16 | Aastane lekkemäär | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Korpuse kaitseaste | / | IP3X | IP3X | IP3X |
TheRõngas põhiseade koos kaitselülitigatoetab mitut tüüpi korpust ja paindlikku komponentide konfiguratsiooni. Erinevatel kapi korpustel on 12kV, 24kV ja 36kV süsteemide jaoks vastavad suurusstandardid, nagu on näidatud allolevas tabelis:
| Ei. | Lülitusseadme tüüp | Valikuline konfiguratsioon | 12kV mõõtmed (L × S × K, mm) | 24kV mõõtmed (L × S × K, mm) | 36 kV mõõtmed (L × S × K, mm) |
| 1 | Sissetulevate/väljaminevate LBS-i paneel | Koormuslüliti, maanduslüliti, põhisiin | 375 × 1000 × 1635; 500 × 1000 × 1885 | 375 × 1000 × 1635; 600 × 1200 × 2000 | 750 × 1400 × 2250; 900 × 1600 × 2300 |
| 2 | Trafo kaitsepaneel | Koormuslüliti, maanduslüliti, kaitse, põhisiin | 375 × 1000 × 1635; 500 × 1000 × 1885 | 375 × 1000 × 1635; 600 × 1200 × 2000 | 750 × 1400 × 2250; 900 × 1600 × 2300 |
| 3 | Mõõtepaneel | Trafo, kaitsme, põhisiin | 500 × 1000 × 1635 | 750 × 1000 × 1635 | 750 × 1400 × 2250 |
| 4 | CB väljuv paneel | Kaitselüliti, Voolutrafo, Koormuslüliti, Maanduslüliti, Releekaitse, Põhisiin | 500 × 1000 × 1635; 750 × 1000 × 1635 | 750 × 1000 × 1885; 800 × 1200 × 2200 | 1000 × 1400 × 2250 |
| 5 | CB väljuv mõõtepaneeliga | Kaitselüliti, Voolutrafo, Trafo, Koormuslüliti, Maanduslüliti, Releekaitse, Põhisiin | 750 × 1000 × 1635 | 750 × 1000 × 1885 | 1000 × 1400 × 2250 |
6.1 Kapi üldine struktuur
KabinetRõngas põhiseade koos kaitselülitigaon jagatud ülemiseks ja alumiseks iseseisvaks üksuseks, millel on selge vahesein ja tugev ohutus:
1. Siiniruum: asub kapi ülaosas, põhisiin jookseb läbi kogu lülitusseadmete rühma, et teostada jõuülekannet kappide vahel.
2. Peamine lülitusruum: varustatud epoksüvaiguga kapseldatud SF6 koormuslülitiga, vaatlusava ja valikulise SF6 gaasitiheduse mõõtjaga.
3. Kaabliruum: avar ruum kaablijuhtmestiku jaoks, mida saab varustada piksepiiriku, voolutrafo ja muude tarvikutega. Alumine plaat ja kapi uks on eemaldatavad kaabli paigaldamise hõlbustamiseks.
4. Kasutusmehhanism ja madalpinge juhtimisruum: varustatud mehaanilise blokeeringu, asendinäidiku, abikontaktide, väljalülitusmähise ja muude komponentidega, mis toetavad erinevaid juhtimissilmusi ja mõõteriistu.
XGN15 V moodulrõnga põhiseade koosneb vaakumkaitselülitist, SF6 kaitselülitist, blokeerimismehhanismist ja maanduslülitist. Paigaldusmeetodid on fikseeritud ees ja külgmised. Kaitselülitit ja koormuslülitit saab valesti töötamise vältimiseks omavahel lukustada.
6.2 Kaks tüüpi töömehhanisme
•Tüüp K (kahefunktsiooniline ühe vedruga mehhanism): Koormuslülitit juhib hoob või mootor iseseisvalt; maanduslülitit käitab survevedru ja seda juhib eraldi hoob.
•Tüüp A (kahefunktsiooniline topeltvedruga mehhanism): koormuslüliti kasutab vedruenergia salvestamist, tugihooba, mootorit või nuppu. Maanduslülitit juhib vedruajamiga sõltumatu hoob.
Kõik toimingudRõngas põhiseade koos kaitselülitigatuleb läbi viia suletud kapiuksega. Operaatorid peavad järgima standardset protsessi:
7.1 Toite sisselülitamine
1. Veenduge, et kapi uks on täielikult suletud, sisestage juhtkäepide ülemisse auku ja pöörake 180° vastupäeva, kuni kostab piduri eralduv heli ja maanduslüliti on lahti ühendatud.
2.Sisestage käepide alumisse auku ja pöörake seda 180° päripäeva, kuni kuulete sulgemisheli. Indikaator on tööasendis ja sisselülitamine on lõpetatud.
7.2 Toite väljalülitamine
1.Sisestage käepide alumisse auku ja pöörake toite väljalülitamiseks 180° vastupäeva; kui see on varustatud nupuga, vajutage otse väljalülitusnuppu.
2. Kontrollige, kas reaalajas kuva on täielikult kustunud, et veenduda, et kaabliruum on jõuetu. Sisestage käepide ülemisse auku ja pöörake maanduslüliti sulgemiseks 180° päripäeva. Kapi uks on lukust lahti ja väljalülitamine on lõpetatud.
Märkus. Kontrollige enne iga lülitustoimingut SF6 manomeetrit, et veenduda, et seade töötab normaalses rõhuvahemikus.
8.1 Transport ja ladustamine
•Kui kapp on kinnitatud põhjaplaadile, saab seda transportida tõstukiga; muul juhul kasutage integreeritud tõsteseadet. Seadet tuleb transportimise ajal hoida vertikaalselt ja seda ei tohi ümber lükata.
• Niiskuse, tolmu ja korrosiooni vältimiseks ei tohi lülitusseadet pikka aega väljas hoida.
8.2 Hooldusreeglid
1. Seadmed on tavalistes töötingimustes hooldusvabad 3 aasta jooksul ja vedru töömehhanism ei vaja määrimist.
2. Regulaarne hooldustsükkel on 1 aasta. Hooldus sisaldab kõigi elektriliste pistikute pingutamist, tolmuimemist ja sisemiste komponentide kontrollimist.
3. Korrapäraselt viige läbi kõikide lülitite ja maanduslülitite sulgemis- ja avanemiskatsed ning kontrollige elektriahelat, et tagada paindlik toimimine.
4. Kontrollige ja siluge releekaitseseadmeid enne kasutuselevõttu.
9.1 Lisatud dokumendid ja tarvikud
Iga komplektRõngas põhiseade koos kaitselülitigatarnitakse koos komplektsete materjalidega: tootesertifikaat, kasutusjuhend, tehniliste projektide joonised ja üks spetsiaalsete juhtkäepidemete komplekt.
9.2 Nõutav tellimusteave
Kliendid peavad tellimuste esitamisel esitama järgmise teabe: peamise vooluringi skeem, lülitusseadme paigaldusplaan, komponendi mudel, abikontuuri skeem ja muud tehnilised erinõuded, et tagada toodete täpne kohandamine.
Zhejiang Usune Electric Co., Ltd. asutati 2011. aastal ja asub Hiina kuulsas elektritootmisbaasis Yueqingi majandusarengu tsoonis. Ettevõtte aktsiakapital on 8 miljonit USA dollarit, 4300 ㎡ kaasaegne tootmistsehh ja üle 100 professionaalse töötaja. Pärast aastatepikkust arengut on see ehitanud kolm põhilist tootmisliini: madal- ja keskpinge jaotusseadmete tootmisliin, kõrgepingekaitselülitite tootmisliin ja epoksüvaigu sissepritse tootmisliin.
Ettevõte ühendab teadus- ja arendustegevuse, tootmise ja müügi täieliku tootemaatriksiga, mis hõlmab kõrge ja madalpinge lülitusseadmeid, trafosid, vastastikusi induktiivpooli, kõrgepingekaitselüliteid ja lülitite tarvikuid. See on läbinud ISO 9001, ISO 14001 ja ISO 45001 sertifikaadid ning temast on saanud Hiina State Grid Corporationi ja China Railway Construction Corporationi kvalifitseeritud tarnija. Rohkem kui 14-aastase tööstuse kogemusega ettevõttel on kogenud uurimis- ja arendusmeeskond ning range kvaliteedikontrolli süsteem, mis toetab OEM-i kohandamist. Tavapärast tootmistsüklit kontrollitakse 15-20 päeva jooksul ja kõik tooted on varustatud täielike katsearuannetega, et tagada usaldusväärne kvaliteet.
TheRõngas põhiseade koos kaitselülitigaon rakendatud paljudes võtmeprojektides kodu- ja välismaal, kogudes rikkalikku insenerikogemust:
•Kosmose stardiprojektid
•Huaneng Groupi keemiatehase ja elektrijaama projektid
•Tuumaelektrijaamad, hüdroelektrijaamad ja naftahoidlakeskused
• Linna elamukogukonnad, kaubanduskompleksid ja maalilised kohad, mis toetavad elektrijaotust
•318 National Highway, raudteed, tunnelid ja muud transpordi energiavarustuse projektid
Stabiilne toote jõudlus ja läbimõeldud müügijärgne teenindus on pälvinud inseneritöövõtjate ja lõppkasutajate ühehäälse kiituse.
Q1: kas olete tootja või kaubandusettevõte?
V: Oleme professionaalne otsetehas. KõikRõngas põhiseade koos kaitselülitigaja muud elektritooted toodetakse iseseisvalt konkurentsivõimeliste tehase otsehindadega.
Q2: Kui kaua ma saan pärast päringu saatmist pakkumise saada?
V: Meie müügimeeskond esitab ametliku pakkumise 24 tunni jooksul pärast teie üksikasjaliku nõudmise saamist.
Q3: kas me saame kohandada toodete logo ja välimust?
V: Jah, me toetame OEM- ja ODM-teenuseid ning saame vajadusel printida kapile klientide logosid ja ettevõtte teavet.
Q4: Mis on standardne tootmisaeg?
V: Tarneaeg määratakse tellimuse koguse järgi. Tavaliselt saab kauba kohale toimetada 15-20 päeva jooksul peale tagatisraha laekumist.
Q5: Mis on teie kvaliteedikontrolli protsess?
V: Rakendame kogu protsessi kontrolli alates toorainest, tarvikutest kuni valmistoodeteni. Kõik seadmed läbivad enne tarnimist rutiinsed tehasetestid koos mitme katsearuandega.
Q6: Kuidas lahendada toote kvaliteediprobleeme pärast müüki?
V: Kui tekib mõni kvaliteediprobleem, saatke meile fotod või videod. Meie tehniline meeskond esitab sihipärase lahenduse 1-3 päeva jooksul.
Q7: Mis on toote garantiiaeg?
V: Pakume 12-kuulist garantiiteenust alates tarnekuupäevast.
Q8: Miks valida meid oma tarnijaks?
V: Meil on üle 14-aastane töökogemus, tugevad teadus- ja arendustegevuse ning kohandamisvõimalused, range kvaliteedikontroll, stabiilne tarnetsükkel ja täielikud katsearuanded, pakkudes ühekordseid toitejaotusseadmete lahendusi.
Moodsa keskpinge ringvõrgu toiteallika põhiseadmena onRõngas põhiseade koos kaitselülitigaintegreerib kompaktse struktuuri, intelligentse funktsiooni, vähese hoolduse ja kõrge ohutuse, mis kohandub suurepäraselt linna nutika võrgu, uue energiatootmise ja tööstusliku elektrijaotuse arengusuundadega. Toetatud tugev teadus- ja arendustegevuse tugevus, standardiseeritud tootmisliinid ja täiuslik kvaliteedikontrollisüsteem,Zhejiang Usune Electric Co., Ltd.pakub ülemaailmsetele klientidele kvaliteetseid kohandatavaid rõnga põhiseadmeid ja täielikku tugiteenuste komplekti.
Ükskõik, kas tegelete energeetika lepingute sõlmimise, elektriseadmete hulgimüügi, uute energiaprojektide ehitamise või linnavõrgu renoveerimisega, meie tooted vastavad teie erinevatele hanke- ja insenerivajadustele. Kui soovite rohkem teada toote parameetrite, kohandatud skeemide, pakkumise ja projekti koostöö üksikasjade kohta, palun võtke ühendustvõtke meiega ühendust. Meie professionaalne rahvusvaheline müügi- ja tehniline meeskond vastab teile õigeaegselt, pakub tasuta näidistuge ja professionaalseid tehnilisi juhiseid ning loodab pikaajaliste, mõlemale poolele kasulike koostöösuhete loomist partneritega üle kogu maailma.
