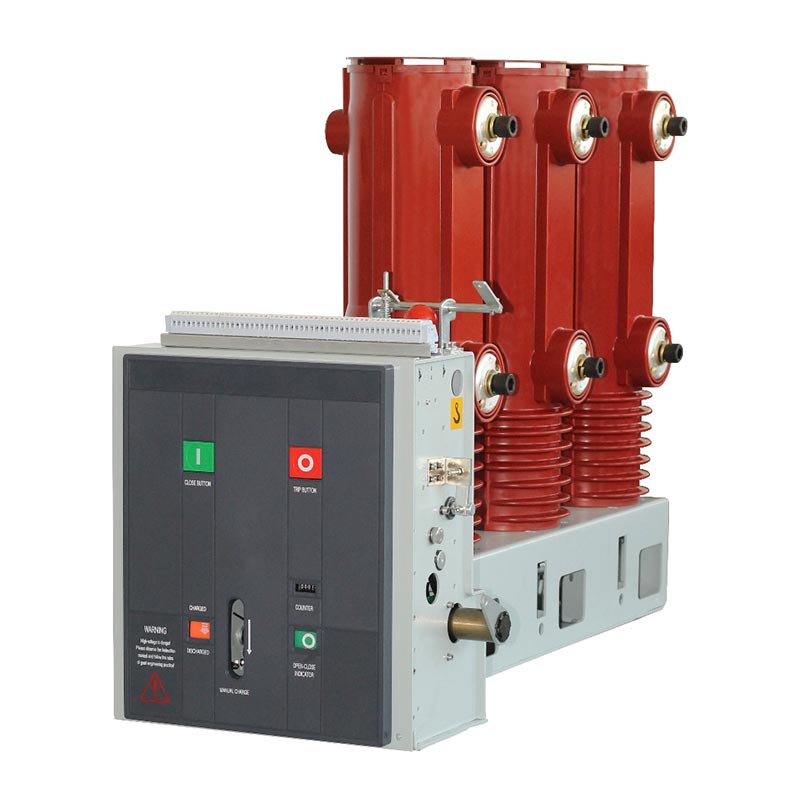

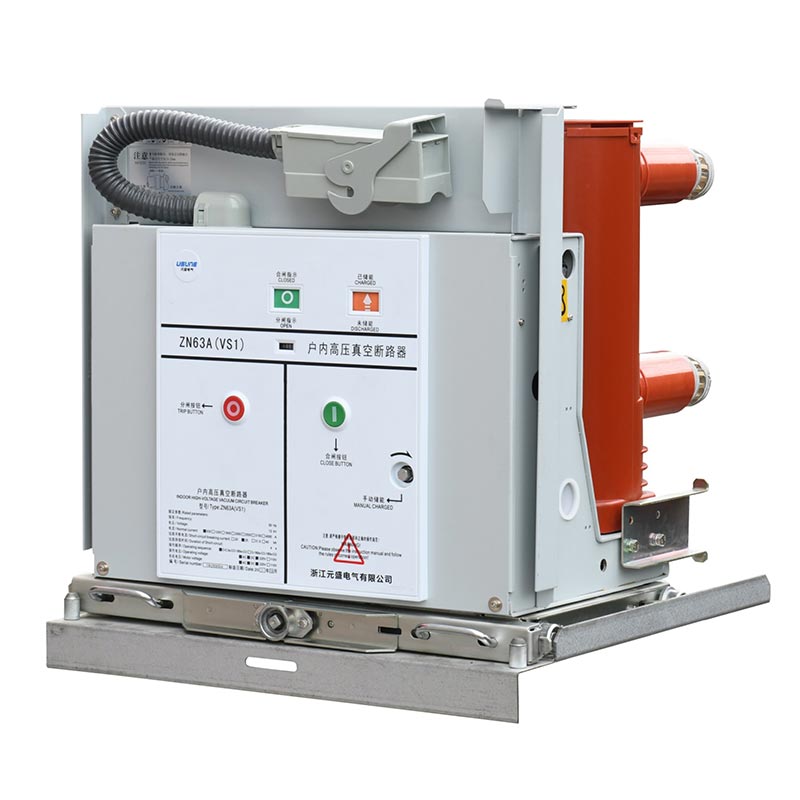

33kv sisemine Vcb vaakumkaitselüliti

Usune 33kv siseruumides asuv Vcb vaakumkaitselüliti on uue põlvkonna toode, mis on loodud täiustatud lülitusseadmete põhjal Teadus- ja arendustegevuse kontseptsioonid ning globaalse elektrijaotusturu tegelikud vajadused. See sobib kolmefaasilise vahelduvvoolu jaoks 50 Hz siseruumides toitejaotussüsteemid nimipingega 40,5 kV (töötase 33 kV), tuumikuga funktsioonid, nagu tavaline koormuse ümberlülitus, rikkevoolu katkestus, süsteemi ülekoormuskaitse ja seadmed ohutus isolatsioon.

Toode loobub keerukatest ja üleliigsetest struktuuridest, võttes kasutusele integreeritud raami ja modulaarse paigutuse, optimeeritud fikseeritud külgkinnitusega paigaldamiseks kõrgepinge jaotusseadmesse. See pakub olulisi eeliseid kapiruumis kohandamine, üldine struktuurne stabiilsus ning hilisem kasutamine ja hooldus. Võrreldes tavapärase siseruumidega vaakumkaitselülitid, see on paremini kohandatav sagedaste töötingimustega, sellel on pikem mehaaniline eluiga ja stabiilsem töö järjepidevus, mis vastab täielikult kriitiliste pidevate ja usaldusväärsete töönõuetele toiteallika lingid.

Toote peamised eelised

1. Professionaalne teadus- ja arendustegevus + stsenaariumipõhine disain

See on välja töötatud spetsiaalselt 33kV/40,5kV sisejaotusseadmete praktiliste rakenduste valupunktide lahendamiseks. võtab kasutusele professionaalse lüliti disaini loogika. Selle mehaanilised väljundomadused on ideaalselt sobitatud vaakumkatkesti töönõuded. Kõik struktuuri- ja jõudluskonfiguratsioonid on mõeldud sisepaigaldised, sagedased toimingud, alajaamad ja tööstuslikud elektrijaotuse stsenaariumid. The tehnoloogia on insenerirakenduste jaoks küps ja väga praktiline.

2. Reaalmaailma testimine + stabiilne rakenduste tagasiside

33 kV siseruumides asuv Vcb vaakumkaitselüliti kasutab küpset modulaarset vedru töömehhanismi. Selle ülekanne struktuur on lihtne ja usaldusväärne, ilma keeruliste või kergesti kahjustatavate ülekandelinkideta. Kontrollitud paljudes tööstusliku elektrijaotuse, alajaamade uuenduste ja kaevanduste toiteallikaprojektide puhul on see suurepärane jõudlus sulgemise ja avamise täpsuse, mehaanilise eluea ja häirete vastaste võimete osas.

3. Standardiseeritud jõudlus + täielikud tugiparameetrid

Töömähis, energiasalvesti mootor ja tööloogika on kõik konstrueeritud vastavalt nimiparameetritele. The pinge kohandamise vahemik on selge ja abilüliti ühendusloogika on usaldusväärne. Toode suletakse, avamise ja energia salvestamise toimingud on standardiseeritud koos täielike mõõtmete, liideste ja juhtmestikuga konfiguratsioonid. Seda saab otse sobitada standardsete 33 kV siseruumides kasutatavate jaotusseadmetega, pakkudes tugevat ühilduvust ja kõrge asendatavus.

4. Ohutu, stabiilne ja kasutajasõbralik disain

Varustatud kahe elektrilise/manuaalse energiasalvestusrežiimiga, olekuindikaator ja lisalüliti on sünkroniseeritud. Väljalülitamise hilisemates etappides kasutatakse hüdraulilist puhvrit, mis vähendab tõhusalt löögi kulumist ja tööohutuse parandamine. See annab selget tagasisidet energia salvestamise ja avamise/sulgemise oleku kohta, vältides väärkasutamise oht ning kohapealse töö- ja hooldusohutuse igakülgne tagamine.

Tööstruktuur ja mehaaniline süsteem

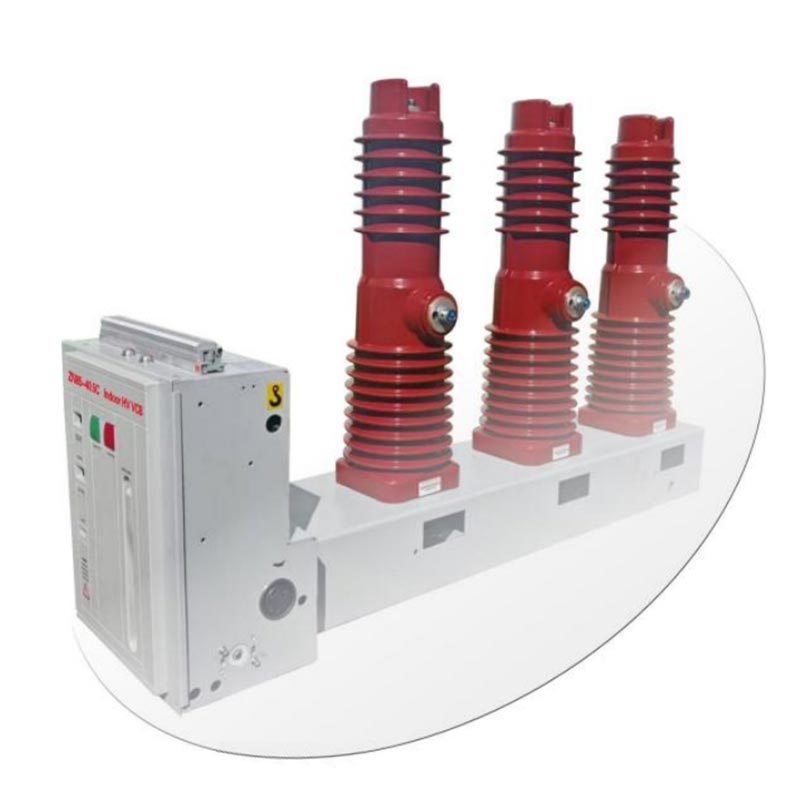

Usune ZN85C-40.5 33kV siseruumides kasutatava Vcb vaakumkaitselüliti südamik kasutab spetsiaalset modulaarset vedru tööd mehhanism, mis on paigaldatud täielikult seadme raami sisse ja on selle asendamatu põhikomponent kaitselüliti üldine struktuur. See mehhanism on spetsiaalselt ette nähtud 40,5 kV siseruumides fikseeritud küljele paigaldamiseks mudelid, millel on väga lihtsustatud jõuülekande struktuur ja ratsionaalsem jõujaotus.

Selle kõige olulisem struktuurne esiletõst on selle täiuslik kohandamine kaitselüliti vertikaalse paigutusega, võimaldab väga integreeritud montaaži põhiahela ja postide süsteemiga. Mehhanismi väljundjõu kõver sobib ideaalselt vaakumkatkesti töönõuetega, vältides selliseid probleeme nagu sobimatu töö kiirused, ebastabiilne kontaktrõhk ja tavapärastest mehhanismidest tingitud lühike mehaaniline eluiga. On küll sobib eriti hästi 40,5 kV sisevaakumahela mehaaniliste omaduste ja töötingimuste jaoks purustajad.

Tööpõhimõte ja töövoog

1. Energia salvestamise töö

Kaitselüliti sulgemisvõimsuse tagab täielikult sulgemisvedru energiasalvesti, mis toetab mõlemat elektrimootori ajami ja käsikäepideme töörežiimid. Isegi elektrikatkestuste või hoolduse ajal tagab see normaalse energia salvestamine ja varu sulgemine.

Elektrienergia salvestamise režiimis juhib hammasratast mehhanismi külgplaadile kinnitatud energiasalvesti mootor ülekandesüsteem. Manuaalses energiasalvestusrežiimis tõmbab operaator pöörlevat spetsiaalset energiasalvestuskäepidet hammasratta võll ja käigukomplekt. Ülejooksusiduri kaudu pöörleb energiasalvesti võll sünkroonselt, sulgemisvedru venitamine energia salvestamise lõpuleviimiseks.

Täieliku energiasalvestuse saavutamisel lukustab energiasalvesti käpp nukkrulli ja ülekäigusiduri kindlalt lülitub automaatselt välja. Samal ajal paneb ühendusplaat energiasalvestise indikaatori ümber pöörama, "salvestatud energia" indikaatori kuvamine ja abilüliti lülitab mootori toite välja. Selle juures punktis läheb kaitselüliti sulgemisvalmis olekusse selge ja usaldusväärse olekuga.

2. Sulgemisoperatsioon

Sulgemine on võimalik sulgemisnupu käsitsi vajutamisega või sulgeva elektromagneti kaugjuhtimisega. Käivitamisel vabastab energiasalvestusmehhanism käpa luku ja eelsalvestatud sulgemisvedru kiiresti tõmbub kokku, põhjustades nuki, energiasalvesti võlli ja ülekäigusiduri sünkroonse liikumise.

Nukk juhib edasi ühendusmehhanismi, surudes isoleeritud tõmbevarda ja liigutades kontakti sulgemise suunas asendisse, surudes kokku kontaktketta vedru ja luues stabiilse kontaktrõhu, mis on vajalik nimiväärtuse jaoks voolujuhtivus. Pärast sulgemist lukustab sulgemiskäpp mehhanismi rulli, säilitades suletud asendi; a energia salvestamise indikaator ja lisalüliti lähtestuvad automaatselt, ühendades mootoriahela. Välisega toiteallikas, lülitub see koheselt energia salvestamise olekusse, sulgemise/avamise indikaator lülitub sisse "suletud" olek ning pea- ja abilülitid lõpetavad sünkroonse ümberlülitamise.

3. Väljalülitusoperatsioon

Väljalülitamist saab käivitada kolmel viisil: käsitsi väljalülitusnupu abil, välise elektrilise väljalülitusseadme kaudu või liigvoolu väljalülitusseade. Käivitamisel avanevad sulgemisriivid, vabastades lukustuse oleku vahel mehhanism ja rullid.

Kontaktvedru ja väljalülitusvedru koosmõjul liiguvad ja liikuvad kontaktid sees fikseeritud pooluse vaakumkatkestuskamber eraldub kiiresti ja usaldusväärselt, saavutades rikkevoolu või koormuse praegune katkestus. Väljalülitamise hilisemates etappides neelab sisseehitatud hüdropuhver jäägid löögienergia, piirates lõplikku väljalülitusasendit, vähendades mehaanilist löögimüra ja kulumist ning pikendades seadmete üldine mehaaniline eluiga.

Peamised elektrilised ja mehaanilised parameetrid

Paigaldusmeetod ja mõõtmed

Usune ZN85C-40.5 kasutab fikseeritud küljele paigaldatavat paigalduskonstruktsiooni, mis on spetsiaalselt loodud standardsetele siseruumidele kõrgepinge jaotusseadmed. Sellel on kõrge kappide ühilduvus, mugav kokkupanek, kasutuselevõtt ja järgnev hooldus ja toetab kolme peamist juhtmestiku paigaldamise meetodit:

- Parempoolne väljuva kaabli tüüp
- Ülevalt sissetuleva kaabli tüüp
- Süvistatav paigaldustüüp

Üldmõõtmed vastavad rangelt üksuse üldistele vastavuse spetsifikatsioonidele (üksikasju vt jooniselt 1 paigaldusavade vahe, kogupikkus, laius, kõrgus ja siiniühenduse mõõtmed), mis võimaldavad standardiseeritud asendamine ja ühtne kappide sobitamine, vähendades kliendi projekteerimis-, muutmis- ja paigalduskulusid.

KKK

K1: Kas see toode sobib nii 33kV kui ka 40,5 kV toitesüsteemide jaoks?

V: Jah. Toote nimipinge on 40,5 kV, mis vastab täielikult tavapärastele siseruumides töötamise nõuetele 33kV elektrisüsteemidest. Sellel on piisav isolatsiooni- ja purunemisvõime varu ning see võib olla ohutu ja stabiilne rakendatakse 33kV sisejaotusseadmete projektidele tööstus- ja kaevandusettevõtetes, elektrijaamades ning väikestes ja keskmise suurusega alajaamad.

K2: Mis saab siis, kui kohapealne toiteallikas on katkenud ja energia salvestamist ei saa elektriliselt lõpule viia?

V: See 33kV siseruumides Vcb vaakumkaitselüliti on varustatud spetsiaalse käsitsi energiasalvesti käepidemega. Kui väline toiteallikas on katkenud või mootor rikkis, saab operaator käsitsi sulgeda ja lülitada sisse salvestusoperatsioon läbi energiasalvesti käepideme, saavutades normaalse sulgemise ja oluliselt paranedes seadmete avariitöövõime voolukatkestuse ja hooldustingimuste korral.

K3: Millised on selle fikseeritud küljele paigaldatava tüübi peamised eelised võrreldes tavapärase käsikäru tüüpi vaakumiga kaitselülitid?

V: Sellel küljele kinnitatud fikseeritud mudelil on tugevam struktuurne jäikus ja vähem radiaalset paigaldusruumi lihtsam sobitada kompaktsete lülitusseadmetega. Samuti pakub see suuremat stabiilsust sagedase töötamise ja vibratsiooni korral tingimused. Paigaldamine, kinnitamine ja hilisem hooldus on lihtsamad, mistõttu sobib see paremini tööstuslikuks kasutamiseks kasutajad, moderniseerimisprojektid ja mittetäielikult sahtli tüüpi asendusstsenaariumid kõrgete nõuetega fikseeritud ja usaldusväärne töö.
