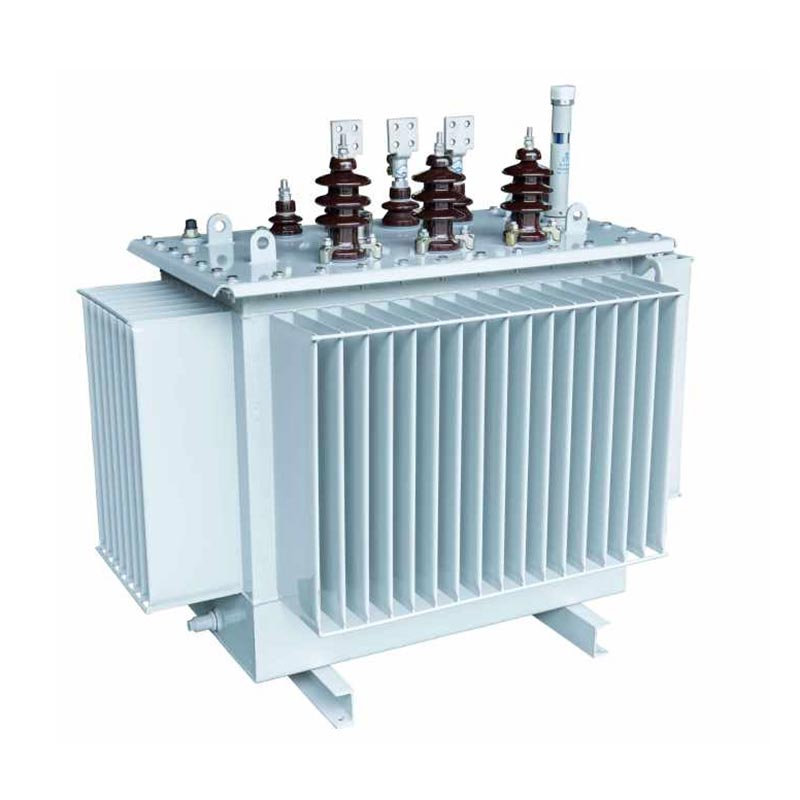

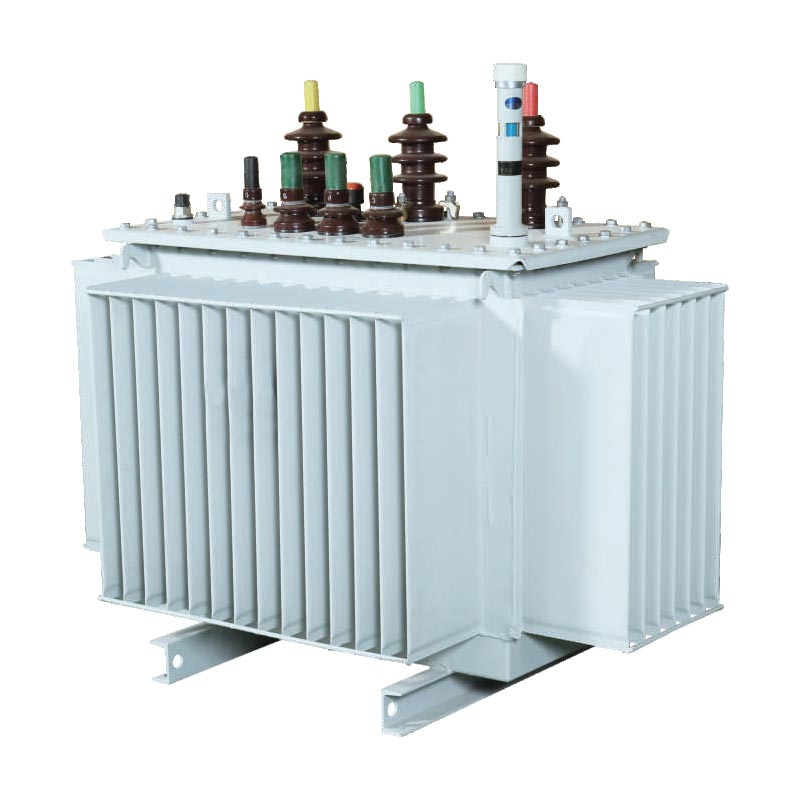

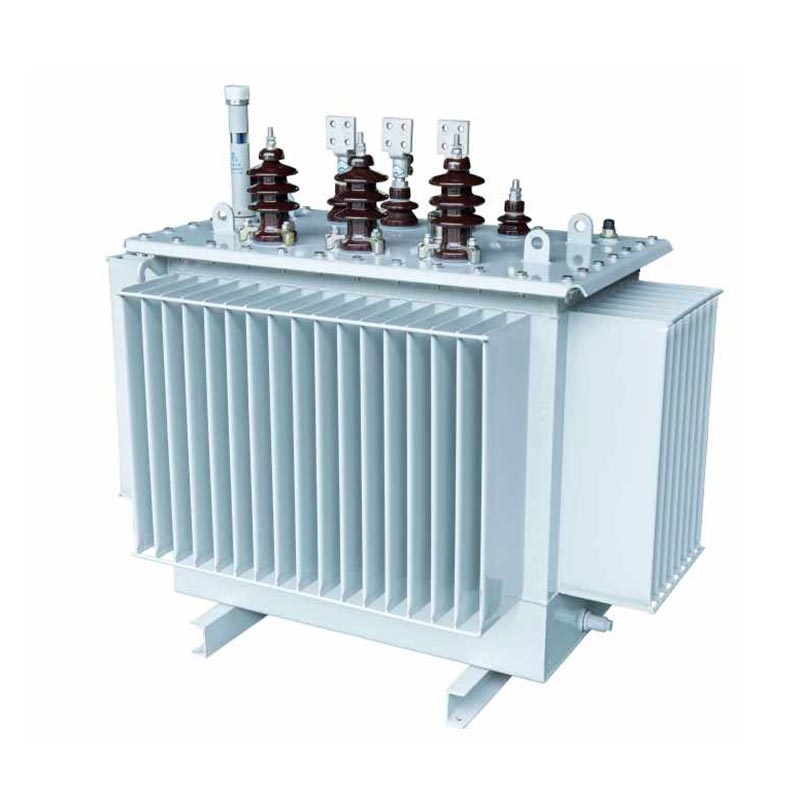

3-faasiline Onani jaotustrafo

USUNE 3 Phase Onan Distribution Transformer (ONAN) on sõltumatult välja töötatud ja toodetud USUNE poolt. professionaalne tootja, kes integreerib teadus- ja arendustegevuse, tootmise ja müügi. See on spetsiaalselt ette nähtud võimsuse jaoks kaasaegsete linna- ja maapiirkondade ning tööstus- ja kaevandusettevõtete jaotusvajadused, lahendades selliseid probleeme nagu Traditsiooniliste trafode madal efektiivsus, suur energiatarbimine ja halb stabiilsus. Toode on valmistatud USUNE standardiseeritud tehases, tuginedes rangele kvaliteedikontrollisüsteemile, et tagada iga seadme olemasolu vastab rahvusvahelistele tööstusstandarditele ja suudab stabiilselt töötada erinevates karmides töötingimustes.

3-faasiline Onani jaotustrafo kasutab kolmemõõtmelist haavasüdamikku, millel on võrdkülgne kolmnurkne paigutus, välistades õhuvahed magnetahelas, mille tulemuseks on tihedamad mähised ja võimalikult lühikesed kolmefaasilise magnetahela pikkus. Südamikusamba ristlõikepindala on peaaegu ringikujuline, optimeerides magnetahela struktuur, energiatarbimise ja töömüra vähendamine, kolmefaasilise tasakaalu saavutamine ja kolmanda harmoonilise komponentide vähendamine, pannes aluse tõhusale ja stabiilsele toiteallikale.

See toode sobib linnade ja maapiirkondade elektrivõrgu uuendamiseks ning tööstus- ja kaevandusettevõtete stsenaariumideks ning saab ideaalselt sobitada moodul- ja kokkupandavate alajaamadega, pakkudes usaldusväärset toiteallika tuge. Nagu a professionaalne toiteseadmete tarnija, USUNE omab ulatuslikku uurimis- ja arendustegevuse ning tootmiskogemust ning suudab seda pakkuda kohandatud lahendused vastavalt kliendi vajadustele.

Toote põhiomadused

1. Tuum

3-faasilises Onani jaotustransformaatoris kasutatakse kvaliteetseid terale orienteeritud räniteraslehti, millel on suurepärane magnetiline läbilaskvus ja väikesed kaod; selle tagamiseks kasutatakse Saksa GEORG ristlõikepinki 45° õmbluse lõikamisega südamiku täpsus ja magnetlekke vähendamine; räniterasest lehed volditakse mitmeastmeliseks ringikujuliseks ristlõiked, optimeerides magnetahelat, vähendades müra ja energiatarbimist ning parandades energiat tõhusust.

2. Rullid

Kõrgepinge mähis on silindriline, madalpinge mähis aga silindriline või fooliumi tüüpi, parandades tõhusalt lühis- ja pikselöögikindlus. Mähise konstruktsioon on ratsionaalne, ühtlase magnetahelaga levitamine, lokaalse ülekuumenemise vähendamine, kasutusea pikendamine ja stabiilse töö tagamine.

3. Õlipaak

Valmistatud kvaliteetsest täppis-külmvaltsitud terasplaadist, valmistatud Saksa gofreeritud õlipaagist GEORG tootmisliin, tagades konstruktsiooni tugevuse ja tihenduse. Pind on kaetud korrosioonivastase kattega, sobib karmidesse keskkondadesse, nagu naftakeemiatehased, mis vastab keskkonnakaitsenõuetele. The gofreeritud struktuur ühendab soojuse hajumise ja kohanemisvõime õli termilise paisumise ja kokkutõmbumisega, samas kui suletud konstruktsioon aeglustab õli vananemist ja pikendab trafo eluiga.

4. Isolatsiooni struktuur

3-faasiline Onani jaotustrafo kasutab suurepärase isolatsiooniga A-klassi isolatsioonistruktuuri jõudlus, mis on võimeline taluma kõrgepinge lööke. Kõrge- ja madalpinge mähised on paigutatud kontsentriliselt ja mähise vahekaugusel kasutatakse isolatsiooniomaduste parandamiseks väikese õlivahega papist hülsi, vältida lühiseid ning tagada ohutu ja stabiilne töö.

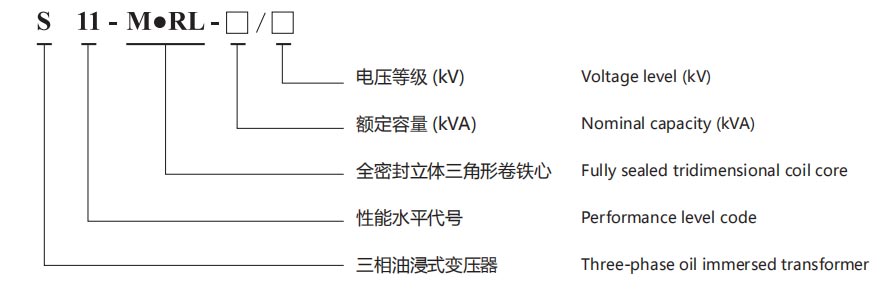

Toote mudel

USUNE 3 Phase Onan Distribution Transformer (ONAN) hõlmab kolme pingetaset: 10KV, 20KV ja 36KV, kohtumine erinevad elektrijaotuse vajadused. Seda saab kohandada vastavalt kliendi tegelikule koormusele, põhispetsifikatsioonidele, ja paigaldusstsenaarium, pakkudes paindlikke lahendusi.

Toote tüüp

Majanduslik kasu ja energiasääst

1. Elektrikulu (RMB/aasta) = [koormuseta kaotus (kW) + koormuskadu (kW) × (keskmine koormusmäär)²] × 365 (päeva) × 24 (tunnid) × Elektri hind
2. CO2 heitkogused = [koormuseta kaotus (kW) + koormuse kadu (kW) × (keskmine koormusmäär)²] × 365 (päevad) × 24 (tunnid) × heitkogus Tegur (kg-CO₂/kWh)

Toote tühi- ja koormuskaod on oluliselt väiksemad kui traditsioonilistel trafodel, vähendades oluliselt kasutajate elektrikulud ja CO2 heitkogused. Hiinas juurdunud tootjana järgib USUNE rohelise kontseptsiooni arendust, optimeerib pidevalt tootekujundust ja edendab energiatööstuse säästvat arengut.

Rakenduse stsenaariumid

1. Linna- ja maapiirkondade elektrivõrgu uuendamine: parandab elektrivõrgu stabiilsust ja tõhusust, lahendades ebapiisav toiteallikas ja suur energiatarbimine.

2. Tööstus- ja kaevandusettevõtted: vastab nõudlusele suure võimsusega stabiilse toiteallika järele, talub karmi keskkonnad, ning tagab tootmisseadmete töö.

3. Moodul- ja kokkupandavad alajaamad: kompaktne struktuur, mugav paigaldus ja hooldus, vähendades maad pindala ja ehituskulud.

Tehnilised parameetrid

10kV S11 seeria kolmefaasiline õliga sukeldatud jaotustrafo

Märkus: trafode puhul nimivõimsusega 500 kVA ja alla selle on koormuse kadu tabelis rampi kohal kohaldatav Dyn11 ühendusrühma ja kaldtee all olev koormuskadu kehtib Yyn0 ühendusrühma kohta.

10kV S13 seeria kolmefaasiline ol-sukeldatud jaotustrafo

10kV S14 seeria kolmefaasiline õliga sukeldatud jaotustrafo

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

KKK-d

1. Kas olete tehas või kaubandusettevõte?

Tehases, saame tagada, et meie hind on mõistlik ja konkurentsivõimeline.

2. Millal ma saan hinna?

Tavaliselt tsiteerime 24 tunni jooksul pärast teie päringu saamist.

3. Kas me saame oma logo ja ettevõtte nime toodetele printida?

Jah, loomulikult aktsepteerime OEM-i.

4. Mis on tarneaeg?

Tarneaeg sõltub tellitud kogustest, tavaliselt 15-20 päeva jooksul pärast makse laekumist.

5. Kuidas on teie kvaliteedikontrolli protsess?

Kõiki tooteid kontrollitakse alates tarvikutest ja tehakse enne lahkumist rutiinsete testidega meie tehas.

6. Kuidas lahendada müügijärgseid kvaliteediprobleeme?

Tehke kvaliteediprobleemidest fotosid või videoid ja saatke need meile kontrollimiseks ja kinnitamiseks ning me teeme a rahuldav lahendus teile 1-3 päeva jooksul.

7. Mis on garantiiaeg?

12 kuud alates tarnekuupäevast.

8. Miks valida meid

● Oleme sellele valdkonnale spetsialiseerunud rohkem kui 14 aastat ning meil on suurte kogemustega teadus- ja arendusmeeskond, kes tegeleb disainiga. ja arendustööd iga projekti jaoks vastavalt kliendi erinõuetele.
● Meil ​​on äärmiselt range kvaliteedikontrolli protseduur alates komponentidest kuni valmistoodeteni.
● Stabiilne tootmisperiood 15-20 päeva jooksul.
● Meil ​​on täielik komplekt toodete testimise aruandeid.
● Pakutakse üheastmelist lahendust.
