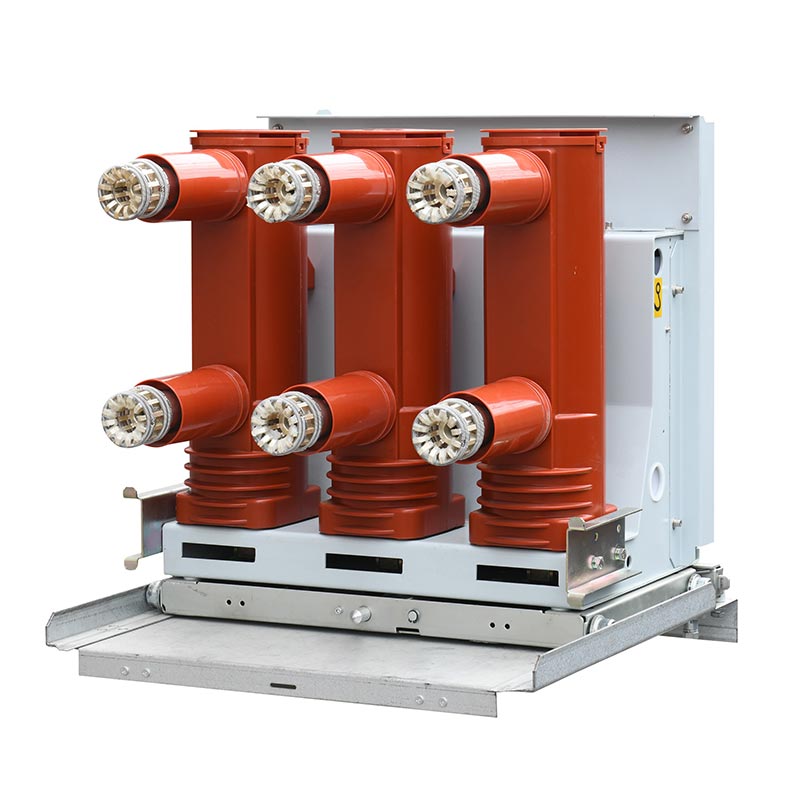

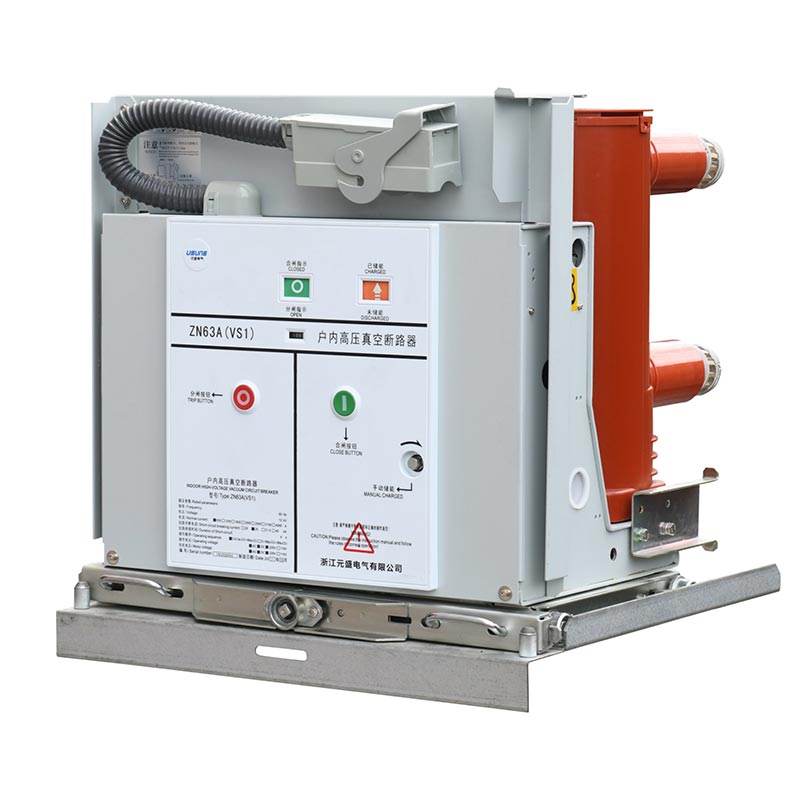

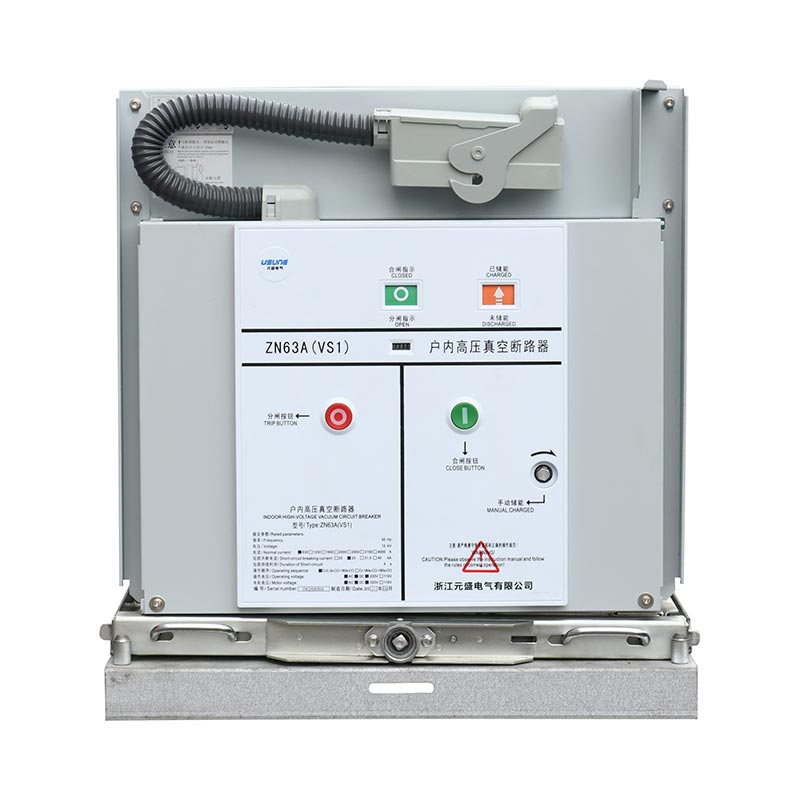

24kv vaakumkaitselüliti

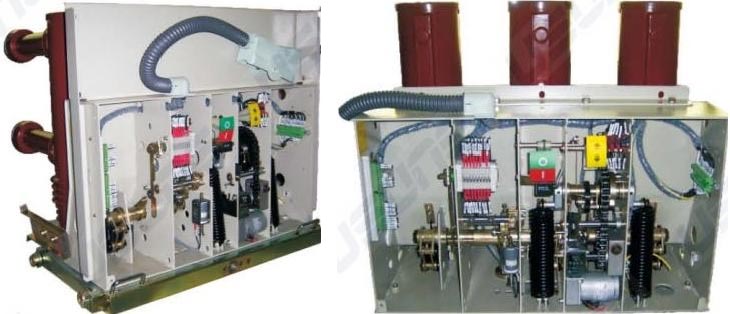

24kV vaakumkaitselülitil on integreeritud paigutus, see toetab nii käsitsi kui ka elektrienergia salvestamist ning on lihtne kasutada. Põhiahel ei vaja täiendavat hooldust. Vaakumkatkestus on kapseldatud APG abil tehnoloogia, pakkudes kaitset reostuse ja roomamise eest, pikendades selle kasutusiga ja vähendades hooldust kulud. See sisaldab kõikehõlmavat väärkasutamise vastast blokeerimismehhanismi, et tagada varustus ja personal ohutus. Kaarkustutuskamber säilitab stabiilse vaakumi avanemisega ≤ 50 ms ja sulgemisega ≤ 100 ms, tagades kiire vastuseks. See ühildub erinevate sekundaarsete juhtimispingetega, et täita erinevaid toiteallika nõudeid.

24kV vaakumkaitselüliti on saadaval statsionaarsete ja käsitsi juhitavate mudelitena, mis ühildub erinevate lülitusseadmetega. Nimivool on vahemikus 630A kuni 4000A ja lühise katkestusvool 20kA kuni 50kA. Paindlikul valikul põhinev kasutajate vajaduste järgi võimaldab kohaneda sagedaste tööstsenaariumidega. Professionaalse tootjana kasutab Usune võimendust küpsed tootmisprotsessid, range kvaliteedikontroll ja igakülgne tehniline tugi suure jõudlusega vaakumkaitselülitid ülemaailmsetele kasutajatele. Lisaks saavutab Usene kogenud tarnijate ressursse kasutades tõhusat koostööd tarneahelas, tagades toodete õigeaegse tarnimise ja stabiilse kvaliteedi.

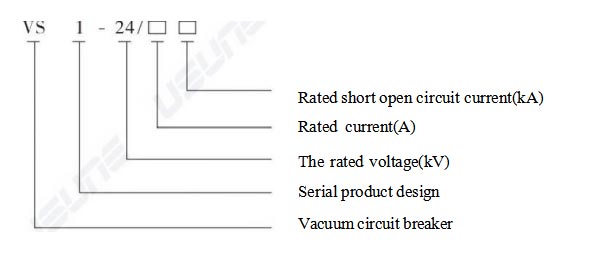

Tähendusmudelid

Tehnilised põhiparameetrid

1. Elektrilised põhiparameetrid

2. Peamised struktuuriparameetrid

- Kontaktide kaugus: 13±1mm;
- Ülesõit: 3,5±0,5 mm;
- Keskmine avanemiskiirus: 0,9-1,2m/s;
- Keskmine sulgemiskiirus: 0,5-0,8m/s;
- Liikuvate ja statsionaarsete kontaktide lubatud kulumispaksus: ≤3mm;
- Juhtiva põhiahela takistus: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), tagades stabiilse juhtivuse.

3. Keskkonnaga kohanemisvõime parameetrid

Töötemperatuur: -15℃~+40℃; Päevane suhteline õhuniiskus ≤95%, Kuu suhteline õhuniiskus ≤90%; Kõrgus ≤1000m (kohandatav erikõrguste jaoks); Seismiline intensiivsus ≤8 kraadi; Sobib kohtadesse, kus ei ole tilkuvat vett, tule- ja plahvatusohtlikud materjalid, söövitavad gaasid ja tugev vibratsioon; kohanemisvõimeline enamiku osade kliimaga Hiina.

Kohaldatavad stsenaariumid

Suurepärase jõudlusega Usune 24kV vaakumkaitselülitit kasutatakse laialdaselt järgmistes stsenaariumides: hõlmab mitmeid valdkondi, nagu elektrienergia, tööstus ja infrastruktuur:

1. Elektrijaamad ja alajaamad: see on elektrijaotusahelate juht- ja kaitseseade. kasutatakse vooluahela voolude katkestamiseks ja sulgemiseks, kaitstes kriitilisi seadmeid, nagu trafod ja siinid, ülekoormuse eest ja lühisekahjustused;
2. Tööstusettevõtted: sobib kõrgepinge elektrijaotussüsteemidele sellistes tööstusharudes nagu metallurgia, keemiatehnika, masinate tootmine ja tekstiil, mis vastavad ettevõtete sagedase käivitamise ja seiskamise vajadustele tootmisseadmed ja suured koormuse kõikumised;
3. Infrastruktuur: kasutatakse kõrgepinge elektrijaotamiseks linna raudteetranspordis, kõrghoonetes ja ärihoonetes kompleksid, tagades stabiilse toiteallika ja parandades toitekindlust;
4. Uus energiaväli: sobib fotogalvaaniliste elektrijaamade ja tuuleenergia jaotussüsteemide toetamiseks taimed, millel on hea häirevastane võime ja mis kohanduvad uue energiavõimsuse koormusomadustega põlvkond.

Reaalse maailma rakendusjuhtumiuuring

Juhtumiuuring: kõrgepinge elektrijaotussüsteemi uuendamise projekt suures keemiatööstuspargis

1. Projekti taust

Pargi olemasolevad kaitselülitid kannatasid ebapiisava töökindluse ja kõrgete hoolduskulude tõttu, mis vajab uuendamist 24kV vaakumkaitselülititele, millel on kõrge töökindlus, vähe hooldust ja ühilduvus söövitava keemilise keskkonnaga.

2. Lahendus

Valiti 32 Usune käsitsi juhitavat kaitselülitit (1600A/31,5kA). Isolatsiooni struktuur on optimeeritud suurenenud korrosioonikindlus. Õigeaegseks tagamiseks anti paigaldusjuhendeid ja tehnilist koolitust kohaletoimetamine.

3. Rakendamise tulemused

Seadmed töötasid stabiilselt ja tõrgeteta, vähendades hoolduskulusid 60%. See sobis kokku olemasolevad jaotusseadmed, lühendades ehitustsüklit. Park on määranud Usune pikaajaliseks partneriks.

Tootmis- ja tarneahela tagamine

1. Tootmise tagamine

Usune omab kaasaegset tehast, mis järgib rahvusvahelisi ja kodumaiseid standardeid. Iga toode läbib range tehase testimine ja on loodud kogu protsessi hõlmav kvaliteedi jälgimise süsteem.

2. Tarneahela tagamine

Pikaajaline koostöö kvaliteetsete tarnijatega, põhikomponentide jaoks tuntud kaubamärkide kasutamine ja optimeeritud tarne keti juhtimine tagab toodete õigeaegse kohaletoimetamise.

3. Müügijärgne teenindus

Pakume paigaldusjuhendeid, tehnilist koolitust ja veaotsingu teenuseid. Tasuta remont ja vahetus osi pakutakse garantiiaja jooksul ja pärast garantiiperioodi pakutakse eluaegset tehnilist tuge.

Toote seadistamise ja tellimise juhised

1. Valikulised konfiguratsioonid

- Töömeetod: käsitsi + elektrienergia salvestamine (Standard);
- Kaitseseadmed: valikulised liigvoolu-, alapinge/pingekaotuse väljalülitusseadmed;
- Maandusseadmed: valikulised 650W, 800W, 1000W laiad maanduslahendused;
- Abikomponendid: valikulised pumpamisvastased releed, lukustavad elektromagnetid jne.

2. Tellimisinfo Tellimuses tuleb täpsustada

Toote mudel, paigaldusviis ja kogus; hinnatud parameetrid; valikulised konfiguratsioonid; sekundaarne kontroll pinge; varuosad ja erinõuded
