The220kV lahtiühendamislülition kõrgepinge välise isolatsiooniseade, mis on mõeldud 220kV vahelduvvoolu jõuülekande alajaamadele. Seda kasutatakse peamiselt elektriahelate isoleerimiseks, nähtava ohutuslahutuspunkti tagamiseks ja kõrgepingeseadmete ohutu hoolduse tagamiseks.
Professionaalse kõrgepingealajaamaseadmete tootjana Hiinas pakume usaldusväärseid 220 kV lahklülitilahendusi, millel on stabiilne elektriline jõudlus, tugev välistingimustes kohanemisvõime ja vastavus rahvusvahelistele standarditele. Toode on konstrueeritud vastavalt IEC 62271-102 nõuetele ja seda kasutatakse laialdaselt jõuülekande- ja jaotussüsteemides.
Tavalise töötamise ajal on220kV lahtiühendamislülitikannab pidevalt nimivoolu. Kui hooldust on vaja, loob see pärast avamist selge nähtava isolatsioonipilu, mis võimaldab operaatoritel allavoolu elektriseadmeid ohutult kontrollida ja parandada.
Lahtilüliti on mõeldud tühivoolu lülitustoiminguteks ning töötab koos kaitselülitite ja maanduslülititega, et parandada alajaama tööohutust.

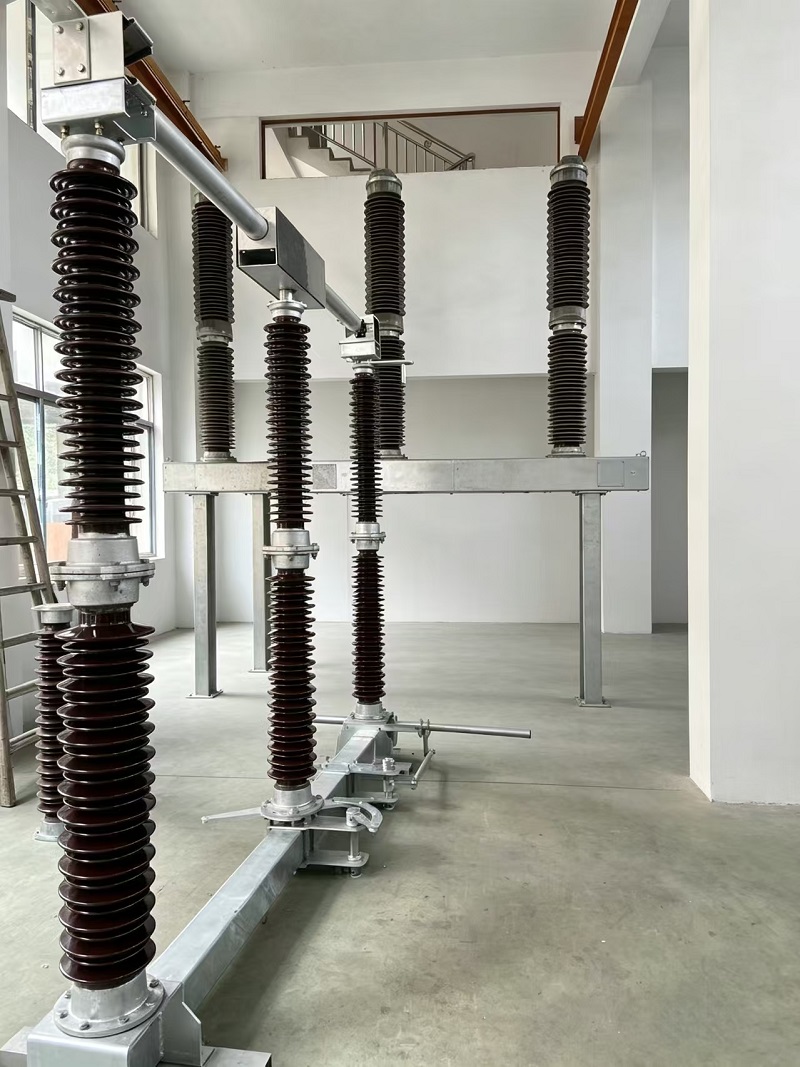

Täielik 220 kV lahklüliti koosneb kolmefaasilisest põhikonstruktsioonist, toetavatest isolaatoritest, juhtivast süsteemist, terasest alusraamist ja mootoriga töötavast töömehhanismist. Iga komponent on optimeeritud pikaajaliseks välistingimustes kasutamiseks kõrgepinge tingimustes.
Juhtivad kontaktid on valmistatud kõrge tihedusega hõbetatud vasesulamist materjalidest. See disain vähendab tõhusalt kontakttakistust, minimeerib temperatuuri tõusu pideva töötamise ajal ning parandab elektrijuhtivust ja töökindlust.
Toetavad isolaatorid on valmistatud kvaliteetsest alumiiniumoksiidist portselanist või valikulisest komposiit-silikoonkummist materjalidest. Isolatsioonikonstruktsioon tagab suurepärase elektritugevuse ja keskkonnakindluse, tagades stabiilse töö välisalajaamades.
Alusraamil on kuumtsingitud teraskonstruktsioon, millel on tugev korrosioonikindlus. See sobib pikaajaliseks välispaigalduseks ja aitab säilitada mehaanilist tugevust erinevates ilmastikutingimustes.
220kV välimine lahtilülituslüliti on varustatud mootoriga töötava töömehhanismiga, samas on saadaval ka käsitsi avariirežiim. Mehhanismikarp on konstrueeritud IP54 kaitseklassiga, et parandada kaitset tolmu ja vee sissepääsu eest.
Töömehhanism sisaldab abikontakte, mis annavad kaugseiresüsteemidele asukoha tagasiside signaale. See võimaldab operaatoritel kaasaegsetes alajaamades tõhusalt lülitite olekut kontrollida.
Lahutuslülitit saab integreerida kaitselülitite ja maanduslülititega, et vältida valesid toiminguid. Turvablokeeringu süsteem tagab, et:
| Toote tüüp | Väline kõrgepinge lahtiühendamislüliti |
| Nimipinge | 252kV |
| Nimisagedus | 50 Hz |
| Nimetatud pidev vool | 1250A / 2000A / 2500A |
| Lühiajaline vastupidavusvool (3 s) | 40kA / 50kA |
| Maksimaalne vastupidavusvool | 100kA / 125kA |
| Töömeetod | Mootorajam käsitsi avariirežiimiga |
| Mehhanismi kasti kaitse | IP54 |
| Kohaldatav standard | IEC 62271-102 |
220 kV lahtiühendamislülitit kasutatakse laialdaselt kõrgepinge jõuülekandesüsteemides, sealhulgas:
Usaldusväärse isolatsioonivõime ja tugeva keskkonnaga kohanemisvõimega seadmed toetavad kaasaegsete elektrisüsteemide ohutut ja stabiilset tööd.
220kV lahklüliti on mõeldud paigaldamiseks välistingimustesse ja võib töökindlalt töötada erinevates keskkonnatingimustes.
Toodet saab kohandada vastavalt erinevatele projektinõuetele, sealhulgas isolatsioonilahendustele, töömehhanismidele ja keskkonnaga kohanemise funktsioonidele.
Kogenud Hiina kõrgepingealajaama seadmete tootjana keskendume usaldusväärsete ja kohandatud jõuülekandelahenduste pakkumisele. Meie 220kV lahtiühendamislüliti ühendab endas täiustatud konstruktsiooni, vastupidavad materjalid ja range kvaliteedikontrolli, et vastata kaasaegsete elektrisüsteemide nõudlikele nõuetele.
Tänu IEC standarditele, paindlikele konfiguratsioonivalikutele ja professionaalsele tehnilisele toele pakub meie 220 kV lahklüliti usaldusväärset lahendust kõrgepingealajaamade ohutuks isoleerimiseks ja tõhusaks tööks.
