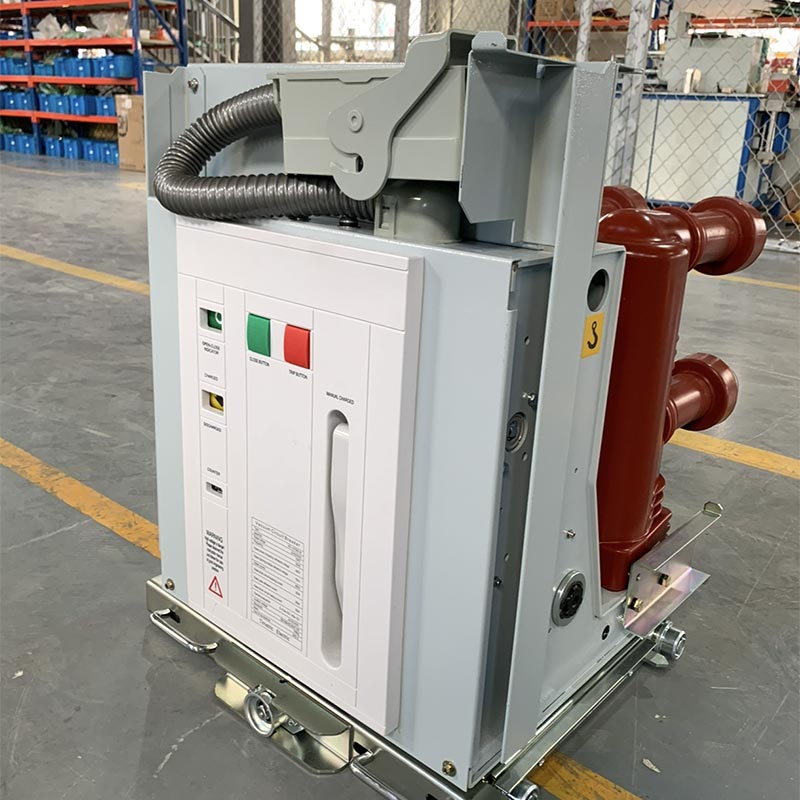

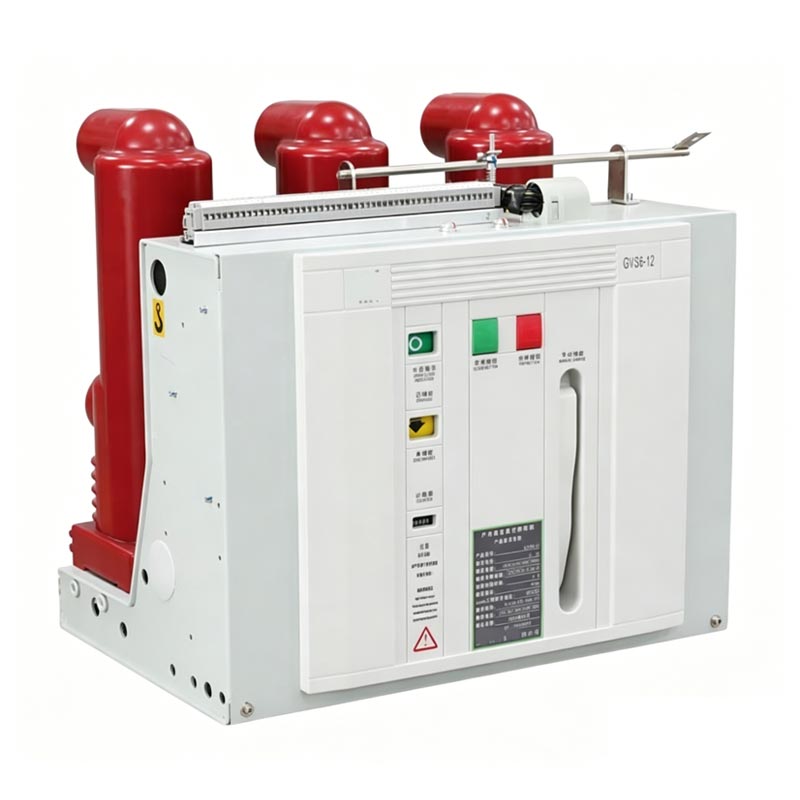

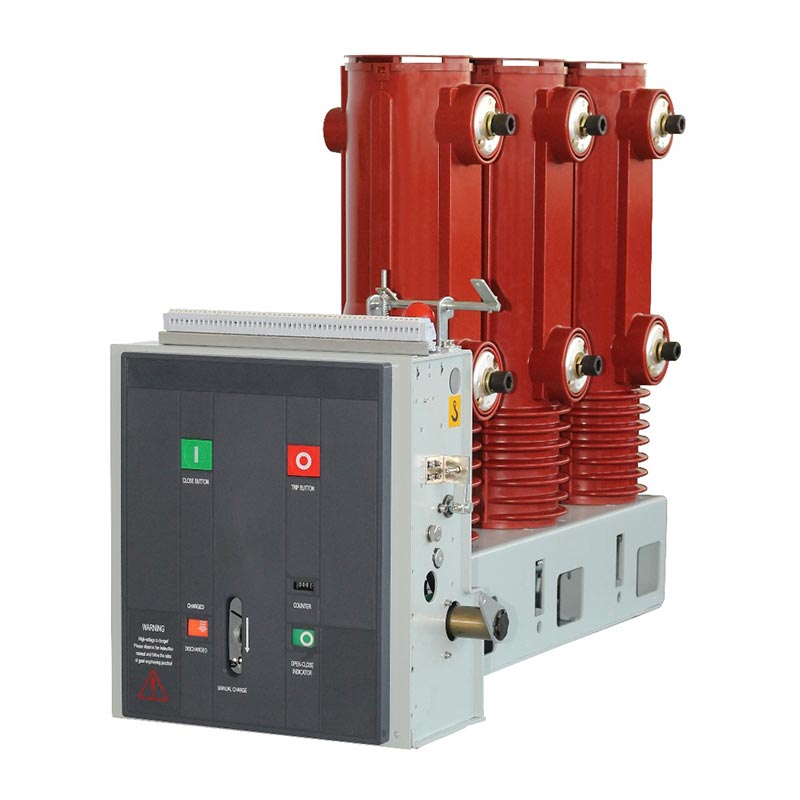

12 11kv siseruumides Vcb vaakumkaitselüliti

Usune VS-12 (VEP-12) seeria 12 11kv siseruumides kasutatavad Vcb vaakumkaitselülitid on suure jõudlusega siseruumides kasutatavad kõrgepingelülitid Juhtimis- ja kaitsefunktsioone integreerivad lülitusseadmed, mida kasutatakse peamiselt 12/11kV siseruumides keskpinge võimsusel jaotussüsteemid. Kõrgepinge uurimisele ja arendustegevusele ning tootmisele spetsialiseerunud tootjana elektriseadmed, Usunel on Hiinas standardiseeritud tehas, mis ühendab teadus- ja arendustegevuse, tootmise, testimise ja müügijärgne teenindus, et tagada iga toote vastavus kodumaistele ja rahvusvahelistele tööstusstandarditele. Toode pakub nii fikseeritud kui ka sahtlitüüpi paigaldusvõimalusi, võimaldades paindlikku integreerimist erinevate lülitusseadmetega vastama erinevate stsenaariumide paigaldusvajadustele, nagu tööstuslikud töökojad, elektrijaotusruumid ja ärihooned.

12 11kv siseruumides kasutatava Vcb vaakumkaitselüliti peamine eelis seisneb selle kolmanda põlvkonna kasutuselevõtus tahke kapseldatud isolatsioonitehnoloogia, oluline läbimurre vaakumkaitselülitite arengus isolatsioonitehnoloogia. Alates esimese põlvkonna õhuisolatsioonist ja teise põlvkonna komposiitisolatsioonist kuni tänapäevani Kolmanda põlvkonna tahke kapseldatud isolatsioon, Usune on pidevalt optimeerinud isolatsioonistruktuuri, lahendades traditsiooniliste toodete valupunktid, mis on vastuvõtlikud keskkonnamõjudele ja halva stabiilsusega, ajendades seega tööstuses vaakumkaitselülitite tehnoloogilist uuendamist.

Isolatsioonitehnoloogia areng

Vaakumkaitselülitite pooluste isolatsioon on läbinud kolm põlvkonda tehnoloogilisi uuendusi. Usune VS-12 (VEP-12) seeria kasutab kõige arenenumat kolmanda põlvkonna tahke kapseldatud isolatsioonitehnoloogiat, saavutades kvalitatiivne hüpe:

1. Esimese põlvkonna õhuisolatsioon

Pinge all olevad osad puutuvad täielikult kokku õhuga. Isolatsiooni taset mõjutavad suuresti keskkonnategurid, näiteks niiskus, tolm, transpordimõjud ja väikesed loomad, mille tagajärjeks on halb stabiilsus ja suur rikete määr.

2. Teise põlvkonna komposiisolatsioon

Kaarkustutuskamber on kaitstud epoksüvaigupuksiga, kuid kõrgepinge all olevad osad ei ole täielikult suletud ja neid mõjutavad endiselt välised tegurid, nagu tolm, niiskus ja putukad lahendada põhimõtteliselt keskkonnaga kohanemise probleem.

3. Kolmanda põlvkonna tahke kapseldatud isolatsioon (kasutatakse Usune VS-12 seerias)

APG tehnoloogia abil on kaarekustutuskamber ning ülemised ja alumised väljuvad klemmid kapseldatud epoksüvaik. See mitte ainult ei vähenda kaare kustutuskambri mahtu, vaid isoleerib ka täielikult seadmed väliskeskkonna (tolm, niiskus jne) mõju eest, parandades oluliselt ilmastikuolusid vastupidavus ja tööstabiilsus. Epoksiidvaik toimib ka esmase isolatsiooni ja mehaanilise toena parem elektrivälja ja pingejaotus võrreldes erinevate ebakorrapärase kujuga isolatsioonivaheseintega konstruktsioonid, tagades seadmete pikaajalise stabiilse töö.

Toote peamised eelised

1. Suurepärane isolatsioonivõime

Kasutades kolmanda põlvkonna tahke kapseldatud isolatsioonitehnoloogiat, ei mõjuta see väliskeskkond, on kõrge isolatsioonikindlusega ja väldib tõhusalt keskkonnateguritest põhjustatud isolatsioonirikkeid.

2. Suurepärane elektromehaaniline jõudlus

Pikk mehaaniline eluiga (kuni 20 000 tsüklit, 10 000 tsüklit 50KA reitingu jaoks), kõrge nimiväärtusega lühise katkestusvool (20-40KA), kiire avanemis- ja sulgemiskiirus, mis võimaldab rikke kiiret isoleerimist ja kaitseb seadme ohutut töötamist elektrisüsteem.

3. Kompaktne struktuur ja paindlik paigaldus

Tahke kapseldamise tehnoloogia vähendab toote suurust; Saadaval on fikseeritud ja sahtli tüüpi valikud, mis võimaldavad paindlik integreerimine erinevate jaotusseadmetega ja kohandatavus piiratud paigaldusruumiga sisejaotuses ruumid.

4. Madalad hoolduskulud

Tahke kapselstruktuur takistab pingestatud osade välist korrosiooni, vähendades hooldussagedust ja hooldusvaba esmase töö saavutamine, mis säästab oluliselt kasutajate hilisemaid hoolduskulusid.

5. Range kvaliteedikontroll

Professionaalse tootjana on Usune loonud tervikliku kvaliteedikontrollisüsteemi oma hiina keeles tehas. Iga toode läbib enne tehasest lahkumist range toimivustesti, et tagada nende parameetrid vastavad standarditele ja kvaliteet on usaldusväärne.

Peamised tehnilised parameetrid

Usune VS-12 (VEP-12) seeria 12 11kv siseruumides asuv Vcb vaakumkaitselüliti on suurepäraste tehniliste parameetritega, vastab täielikult 12/11kV keskpinge elektrijaotussüsteemide nõuetele. Peamised spetsifikatsioonid on näidatud allolev tabel (parameetrid kehtivad kodumaiste kaarkustutuskambrite kohta):

Praktiline rakendusjuhtum

Usune VS-12 (VEP-12) seeria 12 11kv siseruumides asuva Vcb vaakumahela töökindluse ja kasutatavuse kontrollimiseks Breaker, seda toodet rakendati edukalt suure kemikaali elektrijaotuse renoveerimisprojektis tööstuspark Ida-Hiinas (peamine kohalik tööstuse uuendamise projekt). Pargis on keerulised töötingimused, kõrge õhuniiskus, kõrge tolmutase ja sagedased võimsuse muutused. Olemasolevad kaitselülitid sageli kogenud isolatsioonirikkeid keskkonnategurite tõttu, mis mõjutasid pargi tavapärast tootmist.

Pärast põhjalikku uurimist ja võrdlust valis park Usune oma tarnijaks, võttes kasutusele 36 Usune VS-12 (VEP-12) seeria fikseeritud siseruumides kasutatavad VCB-d, mida kõik toodab Usune oma Hiina tehases. See toode kasutab kolmanda põlvkonna tahke kapseldatud isolatsioonitehnoloogia, mis peab tõhusalt vastu kõrge õhuniiskuse mõjudele ja tolm tööstuspargis. Selle nominaalne lühise katkestusvool 31,5 kA vastab täielikult toitekaitsele suure võimsusega seadmete vajadus pargis.

Alates selle ametlikust kasutuselevõtust 2024. aasta oktoobris on 36 VCB seadet stabiilselt töötanud üle kuue kuu ilma igasuguse isolatsiooni- või talitlusvead, saavutades keskmise rikkemäära 0. See vähendab oluliselt pargi elektrisüsteemi töö- ja hoolduskulud, tagades tootmisseadmete pideva ja stabiilse töö. Projekt on pälvinud pargi juhtkonna kõrge tunnustuse ning Usunest on saanud pikaajaline jõuseade pargi tarnija.

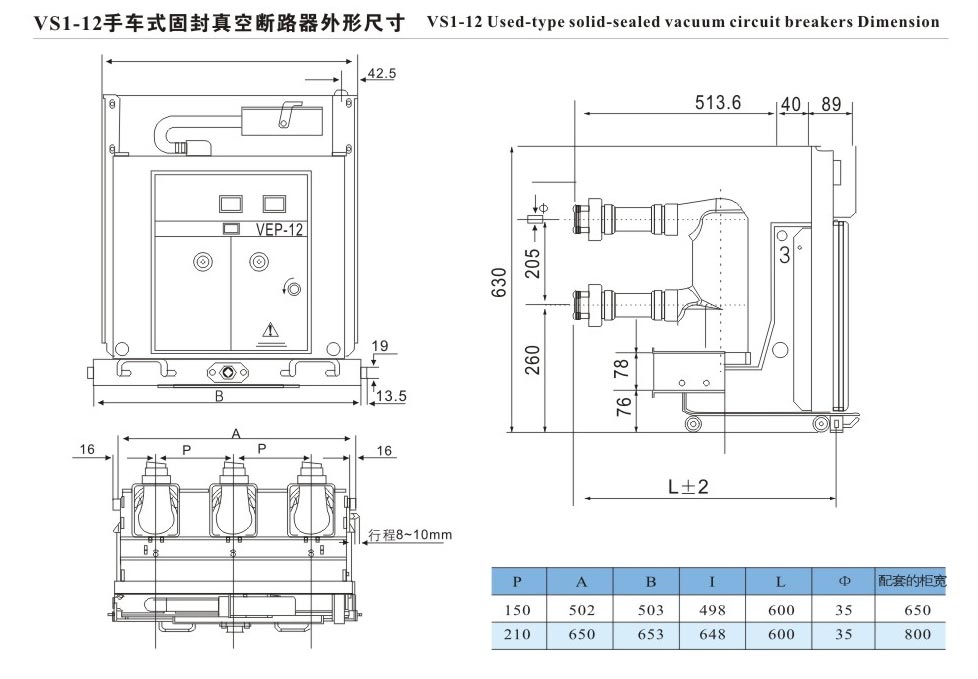

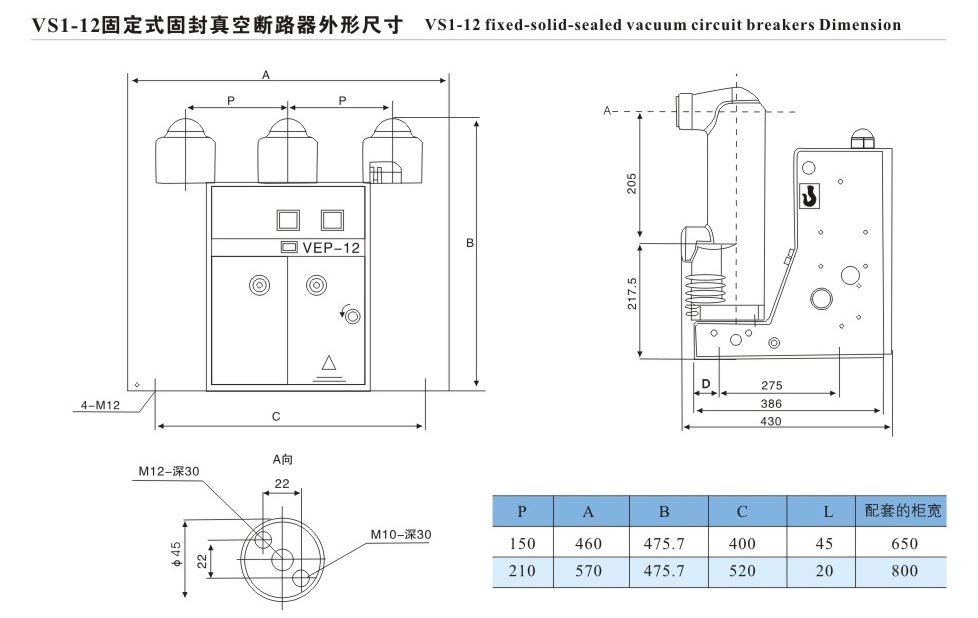

Välised mõõtmed

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

KKK

K1: Mis on Usune VS-12 (VEP-12) seeria 12 11kV siseruumides kasutatava Vcb vaakumkaitselüliti kasutusiga ja mis Kas selle kasutamise ajal on vaja hooldust?

A1: toote mehaaniline eluiga on kuni 20 000 tsüklit (10 000 tsüklit 50 kA klassi puhul) ja nimivool katkestustsükkel on 20 000 tsüklit (10 000 tsüklit 50 kA klassi puhul). Tänu kolmanda põlvkonna vastuvõtmisele tahke tihendiga isolatsioonitehnoloogia, toote esmane külg on hooldusvaba. Igapäevases kasutuses, ainult perioodiliselt sekundaarahela ja töömehhanismide (nagu energiasalvesti mootor ja töö) kontrollimine pinge), seadme pinna puhastamine ja tolmu kogunemise vältimine on vajalikud tõhusaks pikendamiseks seadmete eluiga.

K2: Kas Usune VS-12 (VEP-12) seeria VCB-d saab kasutada karmides sisetingimustes (nagu kõrge õhuniiskus ja tolm)?

A2: Jah. Toode kasutab kolmanda põlvkonna tahke tihendiga isolatsioonitehnoloogiat, mis kapseldab kaarekustutust kamber ning ülemised ja alumised väljuvad klemmid epoksüvaiguga, kasutades APG protsessi. See isoleerib täielikult kõrgepinge all olevad komponendid väliskeskkonnast, vältides nende mõjutamist tolmu, niiskuse, putukad jne. Sellel on suurepärane ilmastikukindlus ja keskkonnaga kohanemisvõime, mistõttu see sobib ideaalselt karmidesse sisekeskkondadesse, nagu kõrge õhuniiskus, tolmused tööstuslikud töökojad, keemiatehased ja kaevandused. Tegelik Seda kinnitavad ka rakendusjuhtumid Ida-Hiina keemiatööstuse pargis.
