Külgmist tüüpi vaakumkaitselüliti

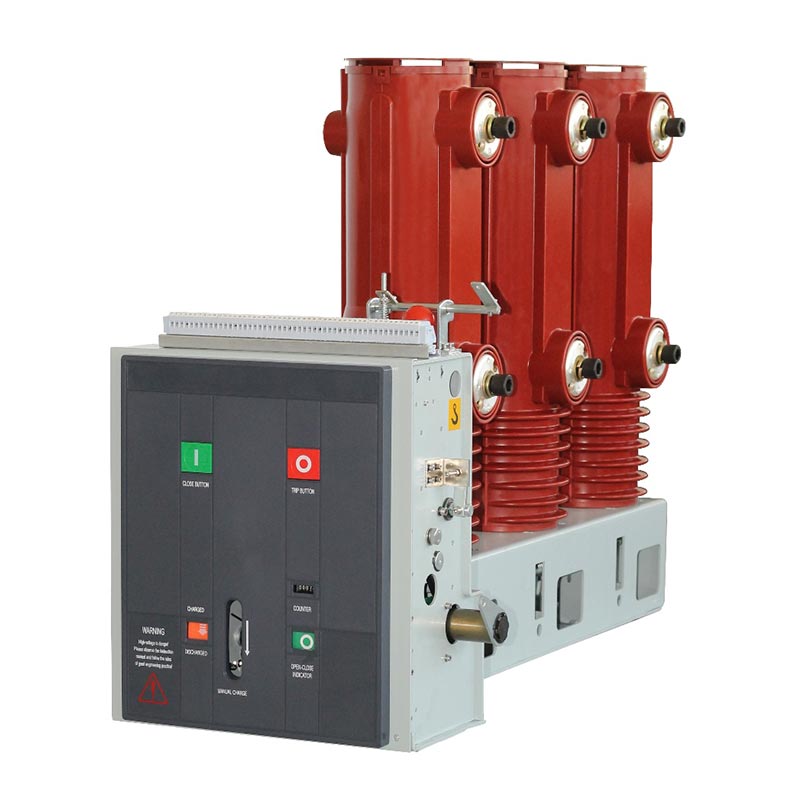

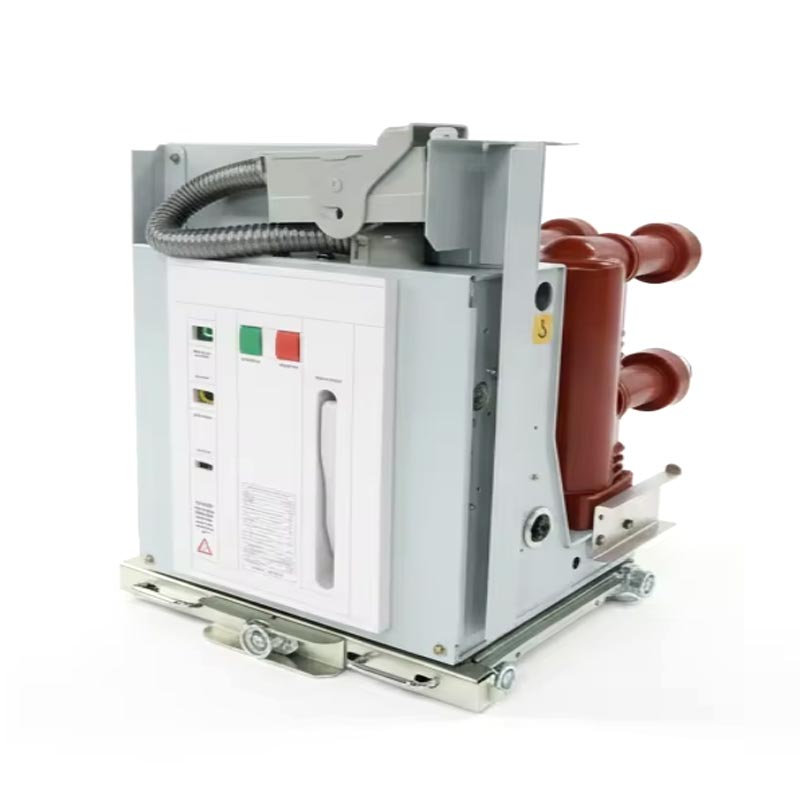

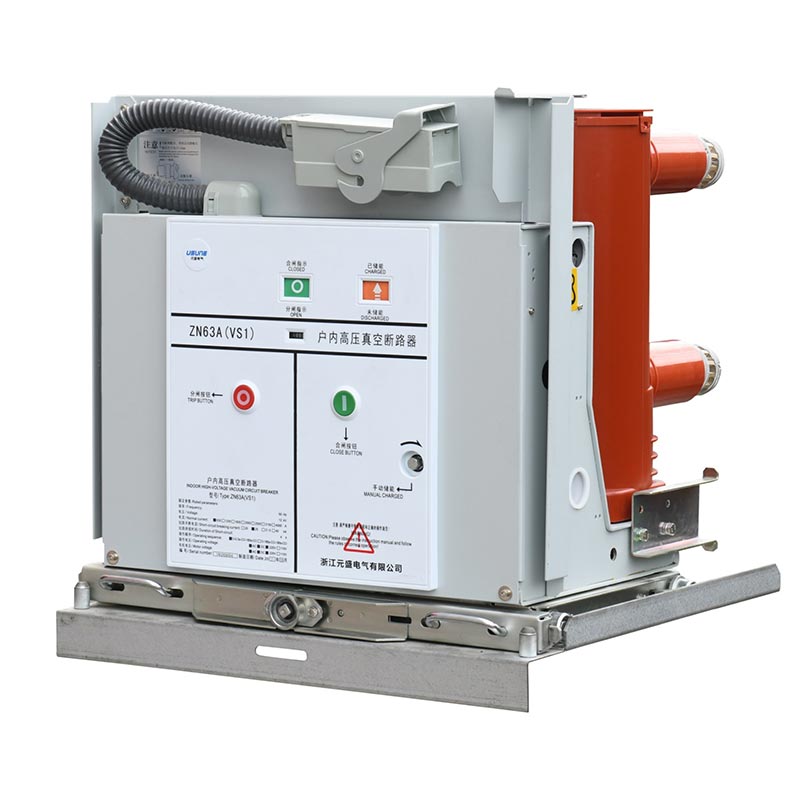

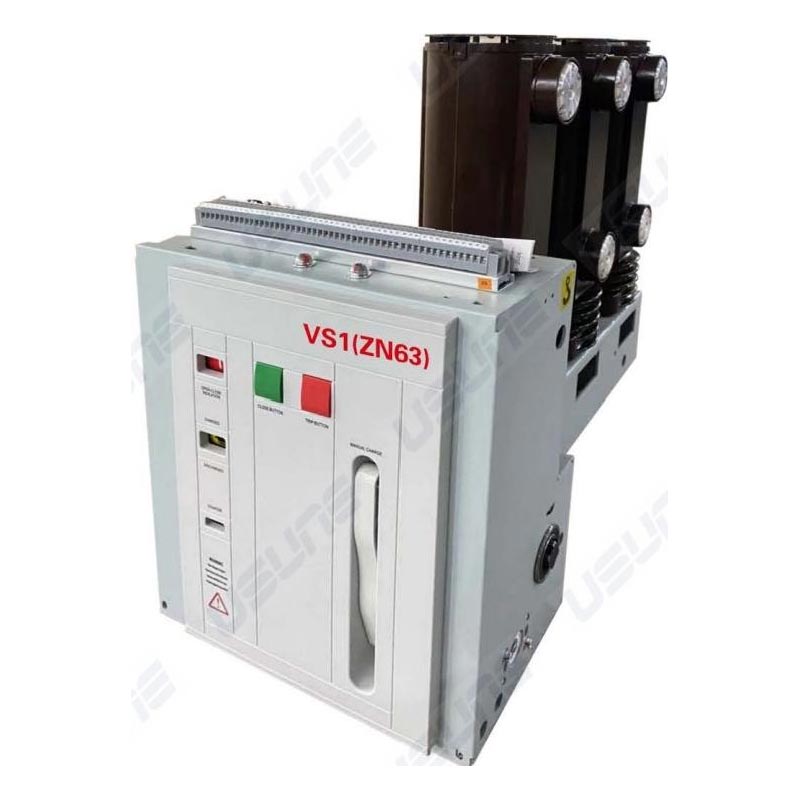

Usune külgtüüpi vaakumkaitselüliti on siseruumidesse paigaldatav kõrgepinge lülitusseade, mis on jagatud kaheks peamiseks seeriad: VS1(ZN63)-12 ja VS1-24. Seda kasutatakse peamiselt 12KV, 24KV ja 36KV kolmefaasilistes elektrisüsteemides. elektrivõrgu seadmete ning tööstus- ja kaevandusettevõtete elektrisüsteemide kaitse- ja kontrollikohustused. Kasutades täiustatud vaakumkaare kustutustehnoloogiat, on sellel kiire kaarekustutuskiirus, väike suurus, pikk kasutusiga ja madalad hoolduskulud, mistõttu on see asendamatu põhiseade kaasaegses jõuülekandes ja jaotussüsteemid.

Põhilised eelised:

1. Aastatepikkune rakenduskogemus jõuülekande ja jaotuse vallas, mida kasutatakse laialdaselt tööstuses ja kaevandustes ettevõtetele, elektrijaamadele ning linnade ja maapiirkondade elektrivõrkudele, pälvides oma talli tõttu laialdast kasutajate tunnustust jõudlus ja usaldusväärne töö.

2. Sõltumatult välja töötatud Usune professionaalse uurimis- ja arendusmeeskonna poolt, millel on küljele paigaldatud disain, mis ühendab vedru töömehhanism koos kaitselüliti korpusega, optimeerides üldist struktuuri; vaakumi katkestaja kasutab APG-protsessiga epoksüvaigust isoleerivat silindrit, mis pakub suurepärast roomamisvõimet ja keskkonnakaitset kohanemisvõime.

3. Rangelt järgib GB/T1984-2014 "Kõrgepinge kaitselülitid", JB3855-1996 "3,6 ~ 40,5KV siseruumides kasutatavad kõrgepinge Vaakumkaitselülitid", DL/T403-2000 "12~40,5KV vaakumkaitselülitite tellimise tehnilised tingimused" ja IEC62271-100:2008 rahvusvahelistele standarditele ning on läbinud mitu autoriteetset testimist ja sertifikaati.

4. Professionaalse kõrgepingeelektriseadmete tootjana Hiinas omab Usune standardset tootmisettevõttes ja iga kaitselüliti läbib enne tehasest lahkumist range testimise. Usaldusväärsena tarnija, pakub see igakülgset müügijärgset teenindust ja tehnilist tuge, kõrvaldades kasutajate mured.

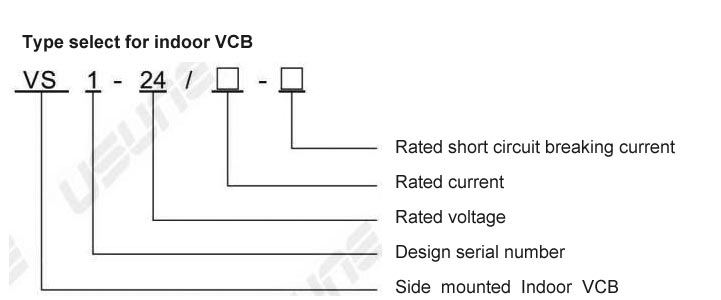

Toote spetsifikatsioonid ja tehnilised parameetrid

Usune külgtüüpi vaakumkaitselüliti pakub täielikku valikut spetsifikatsioone ja stabiilset jõudlust. Peamine tehnilised parameetrid (võttes esmaseks võrdlusaluseks seeria VS1(ZN63)-24) on näidatud allolevas tabelis:

Struktuur ja funktsioon

1. Üldine struktuur

Töömehhanism ja kaarekustutuskamber on paigutatud integreeritud konstruktsiooni koos peamise juhtiv vooluahel on kolmefaasiline põrandale paigaldatav tüüp. Vaakumkaare kustutuskamber on pikisuunas paigaldatud APG-ga töödeldud epoksüvaigust torukujulisse isolatsioonisilindrisse, tagades suurepärase roomamisvõime, vähendada tolmu kogunemist kaarekustutuskambri pinnale, vältides välistegurite mõju ja tagades hea isolatsiooni isegi niiskes ja tugevalt saastatud keskkonnas. VS1-12 seeria on fikseeritud paigaldusega tüüp, sobib fikseeritud lülitusseadmetele ja seda saab kasutada iseseisvalt või kasutada ringvõrgu toiteallikana, kasti tüüpi trafo ja muud süsteemid.

2. Töömehhanism

Külgmist tüüpi vaakumkaitselüliti kasutab tasapinnalist vedruga töötavat mehhanismi, mis toetab nii käsitsi kui ka elektrienergia salvestamine. Töötav mootor asub kaarekustutuskambri esikapis, jagatud viieks koosteruumiks, millest igaühes on energiasalvesti, ülekande, väljalülitamise ja puhvri komponendid. Kaarkustutuskambri ja töömehhanismi integreeritud disain tagab suure sobitavuse töövõime ja kaarekustutuskambri avamis- ja sulgemisnõuete vahel, vähendades vaheetapid, energiatarbimise ja müra vähendamine ning kaitselüliti töö parandamine usaldusväärsus.

Rakenduskeskkond

Külgtüüpi vaakumkaitselüliti sobib kasutamiseks siseruumides ja peab vastama järgmistele nõuetele nõuded: ümbritseva õhu temperatuur -15 ℃ kuni +40 ℃; ööpäeva keskmine suhteline õhuniiskus ≤95%, kuu keskmine ≤90%; kõrgusel ≤1000m; seismiline intensiivsus ≤8 kraadi; ja olulise tolmu, söövitavate gaaside või muu saaste puudumine. Märkus. Neid nõudeid ületavate rakenduste jaoks on vajalik kohandamine pärast eelnevat konsulteerimist tootja.

Paigaldamine ja kasutuselevõtt

Külgmised vaakumkaitselülitid läbivad enne tehasest lahkumist põhjaliku testimise. Enne energia andmist primaarvooluring, tuleb teha järgmised ettevalmistused:

1. Kontrollige seadmeid kahjustuste suhtes; kui see on kahjustatud, lõpetage selle kasutamine.
2. Puhastage isolatsioonipind saasteainetest.
3. Kasutage energia salvestamise ja avamise/sulgemise funktsioone käsitsi, jälgides, et olek oleks normaalne.
4. Kasutage töötavat toiteallikat, veendudes, et olek on normaalne.
5. Lükake käsikäru tüüpi kaitselüliti vastavalt spetsifikatsioonidele edasi/tagasi ja veenduge, et indikaator on pärast õigesse asendisse jõudmist normaalne.

Märkus. Sulguva blokeerimisseadme kasutamisel tuleb enne sulgemist lukustuse avamiseks toide ühendada.

Praktiline rakendusjuhtum

Juhtumiuuring: rakendamine suures tööstus- ja kaevandusettevõttes Hiinas

Hiinas asuval suurel teraseettevõttel on keeruline elektrisüsteem ja kõrged nõuded seadmete tööks sageduse ja lühisevoolu juhtimine. Pärast mitme tarnija võrdlemist on Usune VS1(ZN63)-24 seeria toitejaotussüsteemi südamiku kaitseseadmeks valiti kaitselüliti. Alates selle 2024. aastal kasutusele võetud süsteem on töötanud stabiilselt üle 12 kuu ilma tõrgeteta, toimides edukalt kolm lühisviga, mis kaitsevad tõhusalt seadmeid ja hoiavad ära elektrikatkestuste kadu. Ettevõte kõrgelt tunnustab toote toimivust ning tootja pakutavaid paigaldus- ja kasutuselevõtuteenuseid.

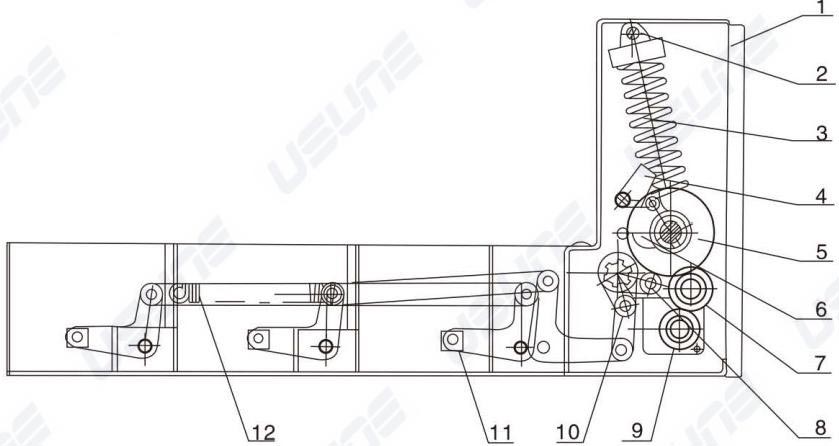

1.Lülituskast
2. Ripsmepolt
3. Sulgemisvedru
4. Liitmike sulgemine
5.Sisemine elektrijuhtmestik
6. Nukkmehhanism/mehhanismi töö
7. Hammasratta ülekandemehhanism
8.Sisendi ühendushoob
9. Laetud mootor
10. Neljahoovaline ülekandemehhanism
11. Käigukasti plokk
12. Väljalülitusmehhanism

Tarnija ja tootja kohustus: Usune kui professionaalne kõrgepingeelektriseadmete tootja Hiinal on standardiseeritud tehas ning professionaalne teadus- ja arendustegevuse, tootmise ja müügijärgne meeskond. Usaldusväärsena tarnija, järgime põhimõtet "kvaliteet ennekõike klient", kontrollides rangelt kõiki teenuse aspekte. tootmine, et tagada toodete vastavus standarditele ja kasutajate vajadustele; pakume igakülgseid müügijärgseid teenuseid, sealhulgas kohapealset paigaldusjuhendit, kasutuselevõttu, hooldust ja tehnilist koolitust ning pidevalt uuendusi ja optimeerime oma tooteid, et toetada elektrienergia ülekande- ja jaotustööstuse arengut.
