Hv sisevaakum kaitselüliti

HV sisevaakumkaitselüliti on siseruumides töötav kõrgepinge kolmeasendiline vaakumkaitselüliti, mis on paigutatud "turvaline, usaldusväärne, tõhus, hooldusvaba ja kohandatav kõikidele stsenaariumidele." See sobib 3,6-12kV võimsusele süsteemid, mis tegelevad traditsiooniliste kaitselülitite valupunktidega ja toimivad toite tuumakaitseüksusena võrgud ja tööstusseadmed.

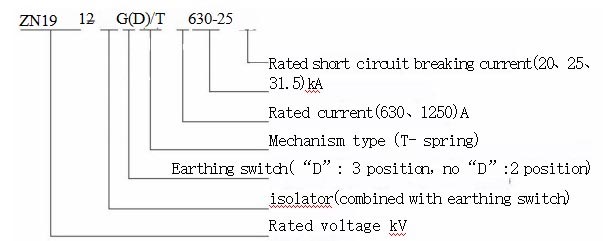

Kauba kood ja tähendus

Märkus. Kui maanduslülitit pole, toimib maandusvõll blokeeriva võllina ja mõõtmed jäävad muutumatuks.

Põhilised eelised

1. Suurepärane elektromehaaniline jõudlus ja pikk eluiga

Stabiilne mehaaniline struktuur ja suurepärane elektriline jõudlus. Mehaaniline eluiga ulatub 3000 tsüklini lahtiühendamislülitid, 10 000 tsüklit kaitselülitite jaoks ja 3000 tsüklit maanduslülitite jaoks. Peamine vooluring kasutab tahkis-manustatud poste, parandades keskkonnaga kohanemisvõimet ja isolatsiooni töökindlust, saavutades hooldusvaba töö ja hoolduskulude vähendamine.

2. Modulaarne disain ja mugav töö

Modulaarne raam ühendab mitu põhikomponenti, saavutades miniatuurse disaini. Töömehhanism saab olema iseseisvalt asendatud ja hooldatud, toetades käsitsi töötamist, vahelduv-/alalisvooluenergia salvestamist ja kaugjuhtimispulti, kohanemine erinevate tegevusvajadustega ja tõhususe parandamine.

3. Mitu kaitset väärkasutamise vältimiseks

HV sisevaakumkaitselüliti on varustatud terviklike elektromehaaniliste blokeerimisseadmetega. The lahklülitil on pärast komistamist nähtav purunemine, kapi uks on lukustatud maanduslülitiga ja väljuv liin on varustatud kontaktivaba live-line indikaatoranduriga, mis tagab igakülgselt töö- ja seadmete ohutus.

4. Mitmekülgsed rakendused

See kohandub erinevate kapitüüpidega ja seda saab paigaldada nii edasi kui ka tagasi. Sobib erinevatele koormusi, sobib see eriti hästi stsenaariumide jaoks, mis hõlmavad sagedast töötamist ja mitmekordset lühisvoolu katkestused, mis vastavad erinevatele elektrijaotusvajadustele.

Tehnilised põhiparameetrid

Pärismaailma rakendusjuhtum

Ida-Hiinas asuva keskmise suurusega tööstus- ja kaevandusettevõtte juhtumiuuring kinnitab toote praktilisust väärtus: ettevõtte 10kV elektrijaotussüsteemis kasutati algselt traditsioonilisi õlikaitselüliteid, mis kannatasid suurte kadude, keeruka hoolduse ja suure rikete määra (8%) tõttu. Pärast vigase vooluringi asendamist HV-ga Sisevaakumkaitselüliti 2023. aastal saavutati hooldusvaba töö, säästes iga-aastaselt hoolduselt 30 000 RMB kulud, energiatarbimise vähendamine 68%, rikete määra langetamine alla 1% ja stabiilse töö tagamine 18 kuud ilma ebaõnnestumisteta. See näitab täielikult toote väärtust kulude vähendamises, tõhususe parandamises ja ohutus," tutvustades Usune professionaalset võimekust tarnijana.

Toote kasutus- ja hooldusjuhised

1. Kohaldatavad kasutustingimused

HV sisevaakumkaitselüliti sobib siseruumidesse, mille kõrgus on ≤1000 m ja seismiline intensiivsus ≤8 kraadi, ilma plahvatusohtliku korrosiooni või tugeva vibratsioonita, päeva keskmine õhuniiskus <95% ja kuu keskmine niiskus <90%. Üle 1000 m kõrguste puhul on valikul vaja professionaalseid arvutusi.

2. Kasutusprotseduurid

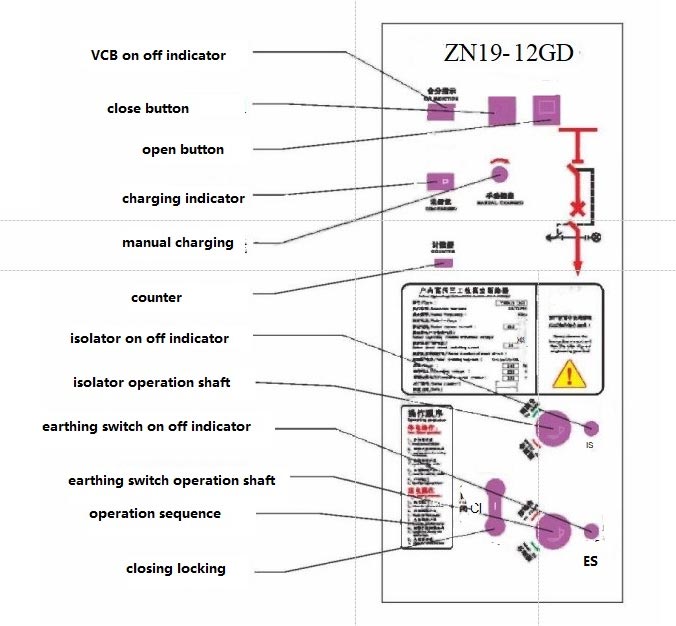

Toetab käsitsi ja elektrilist juhtimist: Käsitsi kasutamine nõuab energia jaoks spetsiaalset energiasalvesti käepidet ladustamine enne kaitselüliti sulgemist ja avamist; elektriline töö nõuab ühendamist sekundaarvooluga toide, energia salvestamine ja juhtnuppude kaudu juhtimine. Eralduslüliti avaneb päripäeva ja sulgub vastupäeva. Kapi uks ja maanduslüliti on ohutuse tagamiseks lukustatud.

3. Hooldusnõuded

Kogu seade on hooldusvaba; vaakumkatkestit tuleks kontrollida ainult väliste kahjustuste korral kahtlustatakse. Töömehhanism vajab regulaarset kontrolli ja välispinda tuleks puhastada 5 aasta pärast kasutamist või pärast hooldust. Hooldust peavad tegema kvalifitseeritud töötajad; lisatoiteallikas tuleks kõigepealt lahti ühendada.

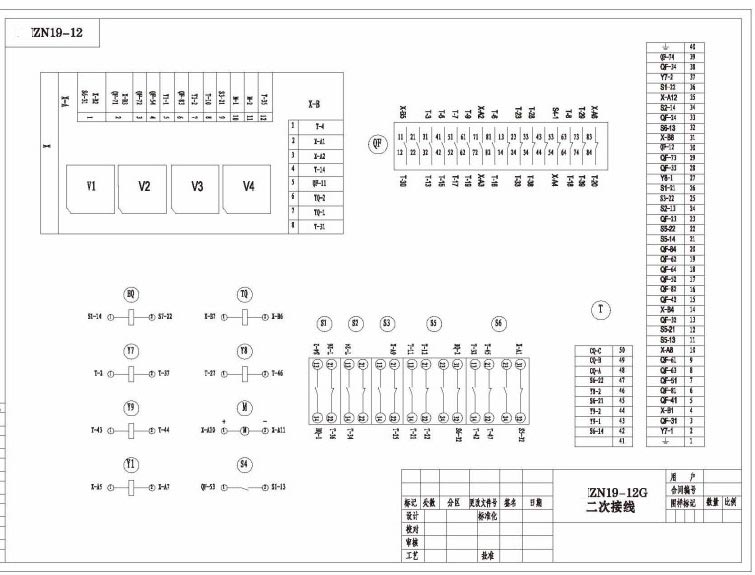

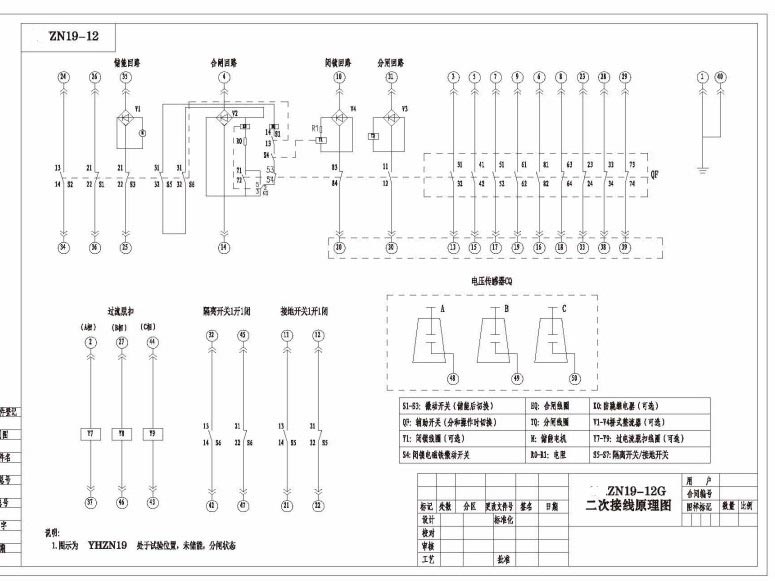

Välismõõt ja ühendusskeem

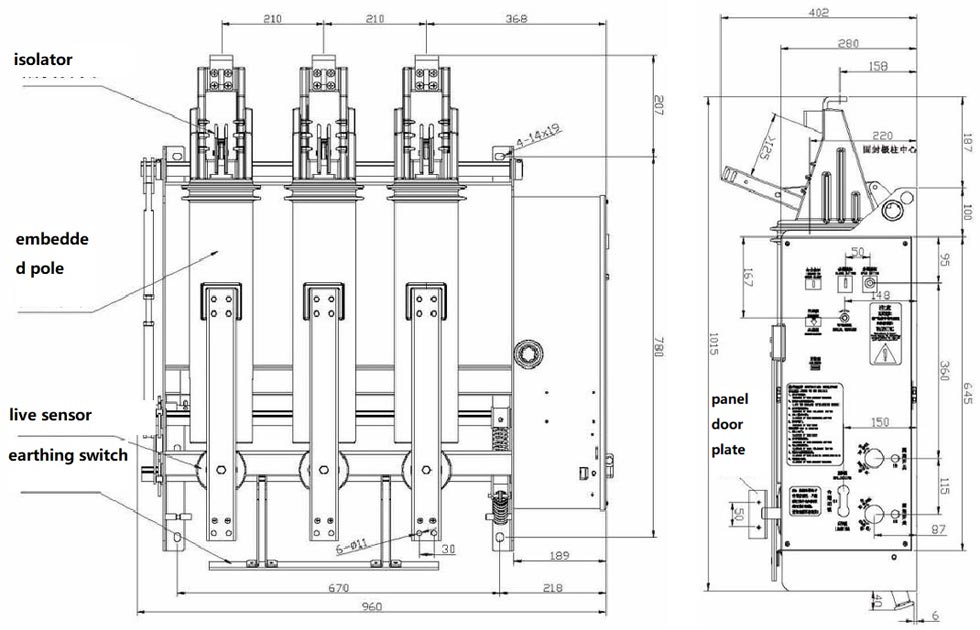

ZN19-12GD/(1250)-(31.5) inversioon paigaldus

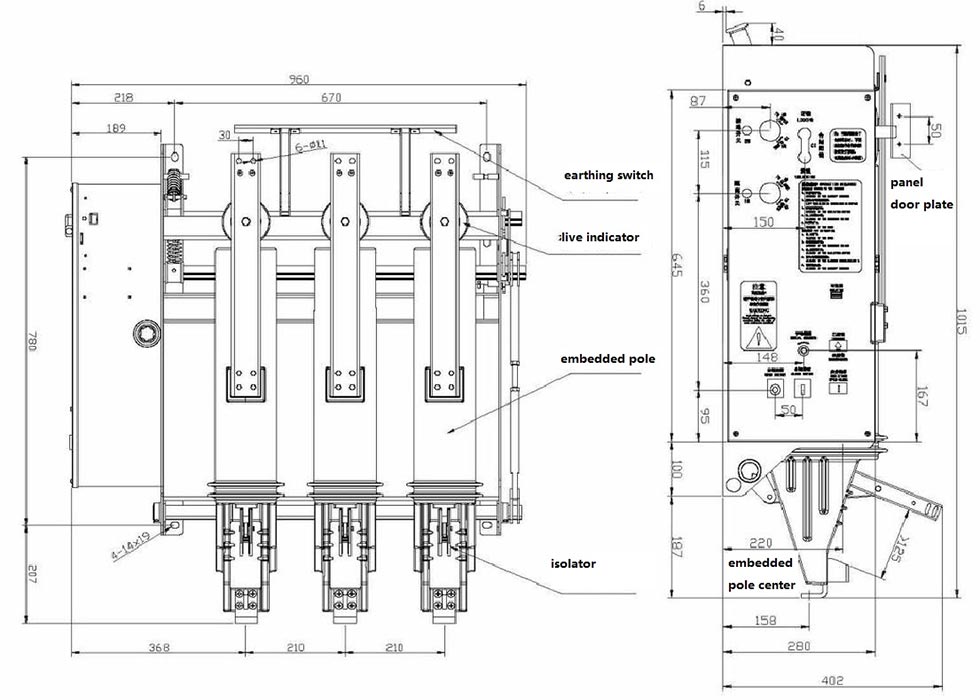

ZN19-12GD/(1250)-(31.5) tavapaigaldus

Brändi garantii ja partnerluse eelised

Professionaalse tootjana omab Usune kaasaegset tehast. Meie HV sisevaakumkaitselüliti läbib range jõudluse ja mehaanilise sissemurdmise testimine enne tehasest lahkumist; pakendamine ja transport on standardiseeritud, et tagada seadmete heas seisukorras jõudmine. Kvaliteetse kodumaise tarnijana Hiinas Usune pakub kohandatud lahendusi, igakülgset müügijärgset teenindust ja kiiret kohaletoimetamist. Meie tooteid eksporditakse välismaale, muutes meid oma suurepärase kvaliteedi tõttu eelistatud valikuks selles valdkonnas ja pakume kasutajatele pidevalt usaldusväärset elektrijaotuse lahendused.
