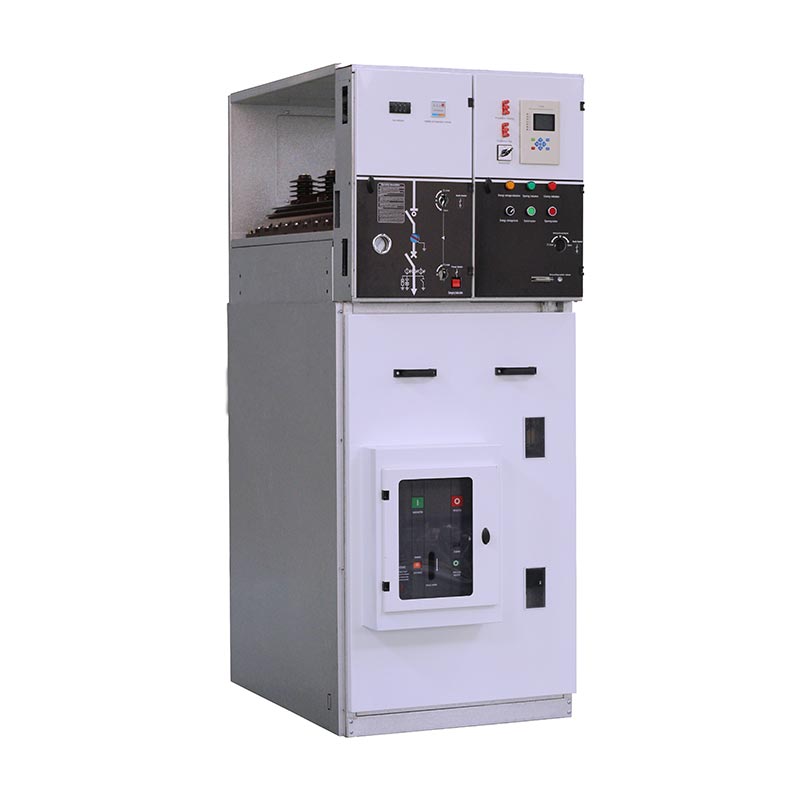

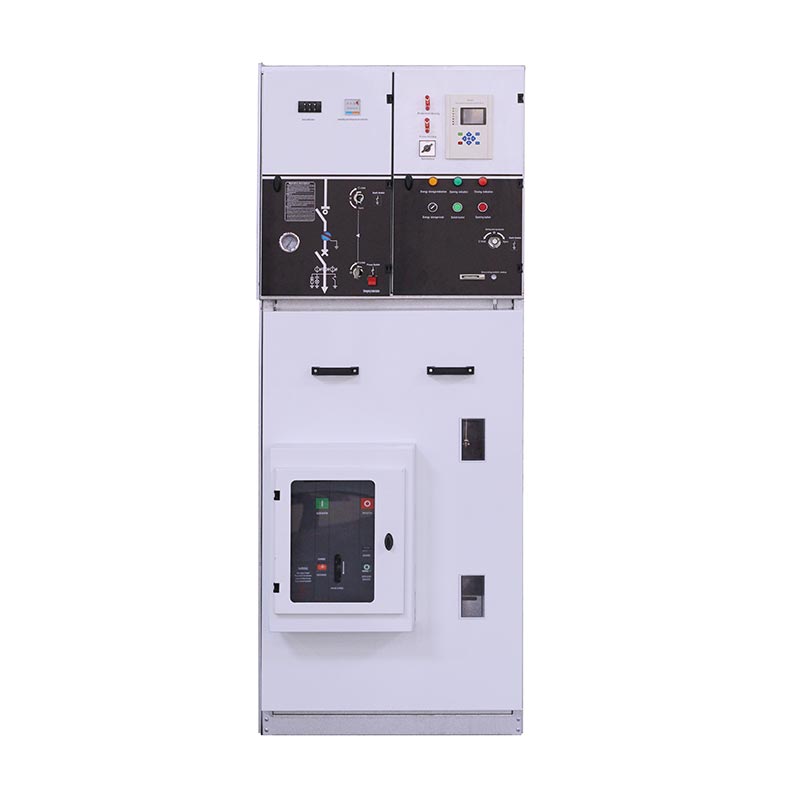

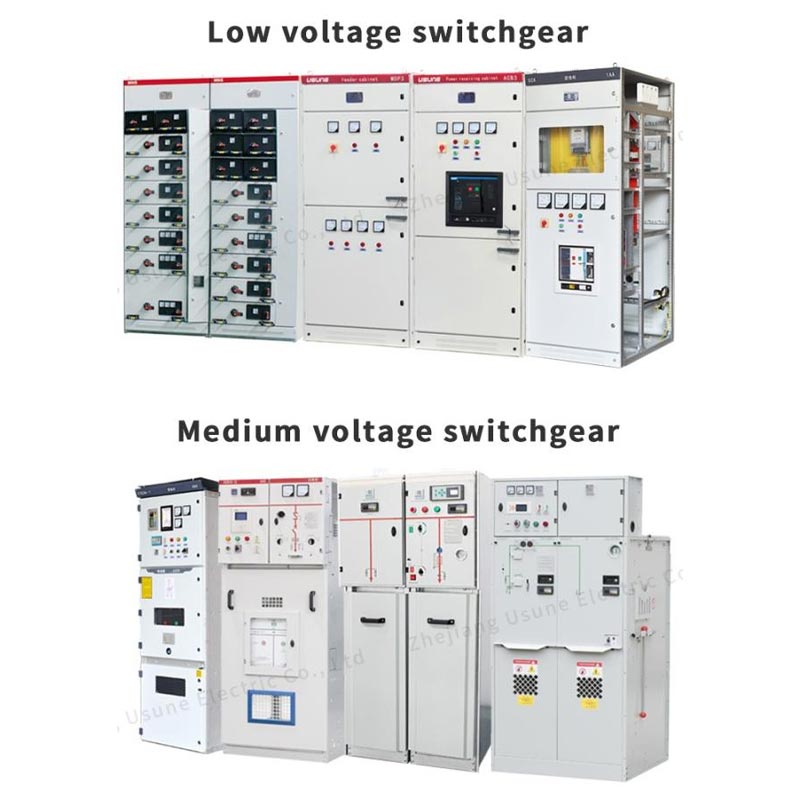

Rõngas põhiseade koos kaitselülitiga

USUNE XGN15 seeria rõngas põhiseade koos kaitselülitiga on kompaktne, skaleeritav, metallist suletud lülitusseade kujundatud elektrijaotuse automatiseerimiseks. Kogu kapis on kasutatud õhuisolatsiooni tehnoloogiat, tasakaalustades ohutust ja kompaktsus, muutes selle sobivaks mitmesuguste suletud ruumi paigaldamise stsenaariumide jaoks. Selle lihtne struktuur ja paindlik töö vähendada oluliselt kohapealse ehituse ja hilisemaid hooldusraskusi, parandades elektrijaotust toimimise efektiivsus.

Laialdaste kogemustega professionaalse tootjana omab USUNE täielikku uurimis- ja arendustegevust, tootmist ja katsetamine süsteem. XGN15 seeria tooted on valmistatud iseseisvalt oma tehases, igal sammul toorelt materjalid valmistoodetele, mis järgivad rangelt rahvusvahelisi standardeid, et tagada toote ühtlane ja stabiilne kvaliteet.

Põhikonfiguratsioon ja tehnilised eelised

1. Pealüliti konfiguratsioon

Selle seeria pealüliti, kaitselülitiga rõnga põhiseade, on iseseisvalt SF6 koormuslüliti tootja USUNE, pakkudes selliseid eeliseid nagu pikk kasutusiga, stabiilne jõudlus ja madalad hoolduskulud. See võib vastavalt kasutaja vajadustele varustada ka nüüdisaegsete vaakumkaitselülititega, mis täiustavad veelgi seadmete katkestusvõime ja kaitsetase, kohandudes erinevate elektrijaotusstsenaariumidega.

2. Töörežiimid ja automatiseerimise tase

Pealüliti toetab nii käsitsi kui ka elektrilist töörežiimi, et kohaneda erinevate kohapealsete töödega nõuded. Seda saab varustada FTU ja RTU seadmetega, mis vastavad ideaalselt "nelja kaugjuhtimispuldi" nõuetele (kaugjuhtimine juhtimine, kaugsignalisatsioon, kaugmõõtmine ja kaugreguleerimine) elektrijaotusautomaatika, realiseerimine elektrijaotussüsteemi intelligentne jälgimine ja haldamine ning sellele aluse panemine intelligentne elektrivõrgu uuendamine.

3. Täiustatud tehnoloogia

Rakendused Integreerides täiustatud sensortehnoloogia ja uusimad kaitsereleed, saab see täpselt jälgida seadmete tööolek reaalajas, reageerib kiiresti ebatavalistele tingimustele ja tagab toite ohutuse jaotussüsteemid ja seadmed. Kerge ja paindliku montaažiskeemi vastuvõtmine vähendab transporti ja paigaldusraskused, hõlbustades samal ajal hilisemat hooldust ja laiendamist, vastates pidevalt muutuvale võimsusele turu turuvajadustele.

Rakendus

Ring-peaseade koos kaitselülitiga sobib 50/60Hz, 12-36kV toitesüsteemidele ja seda kasutatakse laialdaselt tööstuslik ja tsiviilotstarbelised toitekaabli ringvõrgud ja toiteallika terminalid. Professionaalse elektrijaotusseadmena tarnija, USUNE on toote disaini optimeerinud, muutes selle eriti sobivaks järgmiste stsenaariumide jaoks:

- linna elamute elektrijaotus, väikesed alajaamad, lülitusjaamad ja kokkupandavad alajaamad;
- Tööstus- ja kaevandusettevõtted, kaubanduskeskused, lennujaamad, metrood ja muud avalikud kohad;
- uued energiavaldkonnad, näiteks tuuleenergia tootmine;
- Peamised avalikud rajatised, nagu haiglad, staadionid, raudteed ja tunnelid.

Hiinas on kaitselülitiga rõnga põhiseadet laialdaselt kasutatud erinevates linna- ja maapiirkondade elektrivõrkudes. renoveerimine projekte, pälvides kasutajatelt järjepidevat kiitust selle stabiilse jõudluse ja usaldusväärse kvaliteedi eest.

Töökorras seisukord

- Kõrgus ≤1000mm
- Ümbritsev temperatuur: 45 ℃ ~ -35 ℃, maksimaalne temperatuuride erinevus ≤ 25 ℃
- Keskmine päevane suhteline õhuniiskus ei ületa 95%
- Kuu keskmine suhteline õhuniiskus ei ületa 90%
- Seismiline võimsus: seismiline intensiivsus ei ületa 8 kraadi
- Puudub tugev vibratsioon ja löök, tulekahju, keemiline korrosioon, plahvatusoht

Tehnilised parameetrid

Korpuse konfiguratsiooni parameeter

Sissetulev LBS

Trafo kaitse

Mõõtmine

Cbog w/.meter

Cb väljaminev

Lülitusseadmete struktuur ja konfiguratsioon

Töömehhanism

(1) Kahefunktsiooniline ühe vedruga töömehhanism: tüüp K

Lülitusfunktsiooni juhitakse iseseisvalt kangi või mootoriga.
Maanduslüliti funktsioon avaneb ja sulgub iseseisvalt juhthoova abil ning tööenergia on varustatud survevedruga, mis vabastatakse kontakti sulgemiseks või lahtiühendamiseks.

(2) Kahefunktsiooniline topeltvedruga töömehhanism: tüüp A

Lülitusfunktsiooni juhib iseseisvalt hoob või mootor ning tööenergia annab a survevedru, mis vabastatakse kontakti sulgemiseks. Iseseisev avamis- ja sulgemisoperatsioon nupuga (0) või väljalülitusseade või šundi väljalülitusseade.
Maanduslüliti funktsioon töötab iseseisvalt juhthoova abil ja tööenergiat annab a survevedru, mis vabastatakse kontakti sulgemiseks või lahtiühendamiseks.

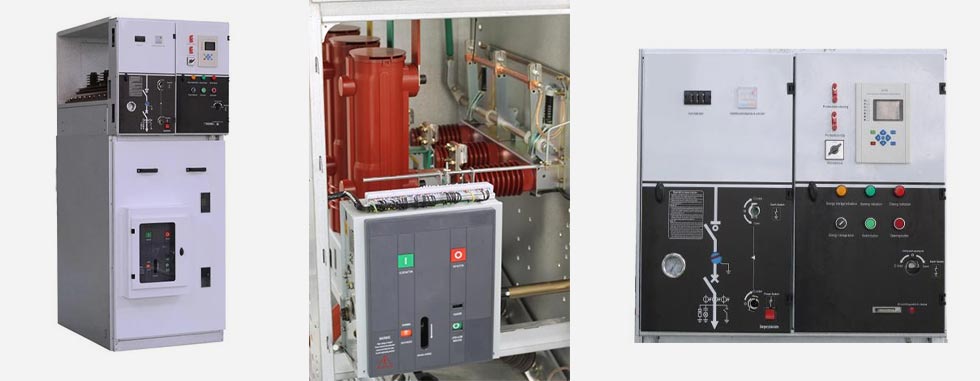

① Siiniruum
② Pealüliti
③ Kaabliruum
④ Töömehhanism, blokeerimismehhanism ja madalrõhu juhtimisruum

Kogu lülituskappi saab jagada kaheks ülemiseks ja alumiseks üksuseks, kapi ülemine üksus sisaldab a bussiruum, koormuslüliti, töömehhanismi ruum ja madalpingeruum ning alumine seade on kaablist eraldatud tuba. Kogu ülemist seadet saab vahetada.

◇ Busbar tuba

Siiniruum on paigutatud kabineti ülemisse ossa. Siiniruumis on põhiliinid ühendatud kokku ja jooksevad läbi kogu lülitusseadmete rea.

◇ Koormuslüliti

Lülitusruum on varustatud SFG tüüpi väävelheksafluoriidi koormuslülitiga. Koormuslüliti kest on valmistatud kohta valatud epoksüvaik, täidetud gaasiga väävelheksafluoriid (SF6) kui isolatsioonikeskkond ja kest on kaasas koos vaatlusauk. Vahetusruumi saab varustada SF6 gaasitiheduse mõõtjaga või häirekontaktiga gaasitihedusega vastavalt kliendi nõudmistele.

◇ Kaabliruum

Koormuslülituskapis on avar kaabliruum, mida kasutatakse peamiselt kaabliühenduseks, et ühesooneline või kolmesoonelisi kaableid saab ühendada lihtsaima varjestamata kaablipeaga, samuti saab piisavalt ruumi majutama piksepiirik, voolutrafo, alumine maanduslüliti ja muud komponendid. Vastavalt standardkujundusele, a kapiuksel on vaatlusaken ja turvalukuseade. Kaabliruumi põhjaplaat koos tihendikaanega ja sobiva suurusega kaabliklamber koos tugiklambriga. Kaabliruumi põhjaplaadi ja ukseraami saab eemaldada hõlbustada kaabli paigaldamine.

◇ Töömehhanism, blokeerimismehhanism ja madalrõhu juhtimisruum

Blokeeritud mehhanismiruum toimib ka juhtpaneelina. Madalpingeruum on varustatud vedruga asendinäidiku ja mehaanilise blokeerimisseadmega mehhanism ning võib olla varustatud ka abiseadmega kontaktid, väljalülitusmähised, hädaolukorra väljalülitusmehhanismid, mahtuvuslikud reaalajas näidikud, klahvilukud ja elektrilised juhtseadmed. Kell samal ajal saab madalrõhukambri ruumi varustada ka juhtimisaasade, arvestite ja kaitsereleedega, ja 750 mm laiusel kapil on kaks identset madalrõhukambrit rohkemate tarvikute jaoks.

Peamiselt kasutatakse ringvõrgus põhitoiteallikana kaitselülititega varustatud ringvõrgukappi toitesüsteem, ooterežiimi toiteallika sissetuleva liini kapp ja kesksektsiooni kapp kahekordne toitesüsteem.

◎ XGN15 V moodulrõngakapp sisaldab:

(1) Vaakumkaitselüliti
(2) Sulfur hexafluoride circuit breaker
(3) Mehhanism ja blokeering
(4) Maanduslüliti

◎ Paigaldusmeetod

Ees fikseeritud, külgmisel/küljel kinnitatud fikseeritud

◎ Põhistruktuur

(1) Ülevalt alla instrumentaalruum, bussiruum, koorma (isolatsiooni) lülitusruum, kaitselüliti ruum, kaabel tuba.
(2) CT, PT, piksepiiriku, maanduslüliti ja releekaitseseadet saab konfigureerida vastavalt kasutajale vajadustele.
(3) Kaitselülitit ja koormuse (isolatsiooni) lülitit saab omavahel lukustada.

Toimingu kirjeldus

1. Käepideme kasutamine: seistes lülitusseadme ees, hoidke käepideme ülaosast üles ja lükake edasi, teine pööramiseks käepideme otsast kinni hoides.
2.Veenduge, et kapi uks on enne toiteallikat korralikult suletud või maandusest eraldatud.
3. Enne toite sisse- ja väljalülitamist tuleb kontrollida lüliti manomeetrit.

Toide sisse

1. Veenduge, et kapi uks on suletud. Sisestage käepide ülemisse tööavasse ja pöörake seda vastupäeva 180°, kuni kuulete eralduspiduri häält. Paneeli keskne indikaator on paigas; alumine uks on suletud ja maanduslüliti on välja lülitatud.

2.Sisestage juhtkäepide alumisse juhtavasse ja pöörake päripäeva 180°, kuni kuulete sulgumist. hääl; paneeli keskne indikaator on asendis D; lüliti on sisse lülitatud ja seejärel töötab toiteallikas lõpetatud.

Toide välja

1. Lülitage välja: sisestage juhtkäepide alumisse juhtavasse ja pöörake vastupäeva 180°, kuni kuulete. a pidurihääle eraldamine (nupu olemasolul otsekasutuse nupp); paneeli keskosa on asendis, siis lüliti on välja lülitatud.

2. Kontrollige, kas reaalajas kuva on väljas nii, et kaabliruum oleks elektriliselt neutraalne; sisestage tööseade käepide ülemisse tööavasse ja pöörake päripäeva 180°, kuni kuulete sulgemishäält; paneel on paigas ja alumine uks on lukustamata; maanduslüliti on suletud ja seejärel toitekatkestus operatsiooni on lõpetatud.

Transport ja ladustamine

Kui lülituskapp on kinnitatud põhjaplaadile, saab seda tõstukiga kühveldada. Kui see pole kinnitatud põhja plaat, lülituskappi tuleks tõsta või kanda tervikuna, kuid seda tuleks transportida vertikaalselt igal aega ja seda ei tohiks ümber lükata, et vältida kapis olevate komponentide kahjustamist. Lülitusseade (isegi välise pakend) ei tohiks pikka aega väljas hoida.

Hooldus

◇ Rõngaskapp on tavatingimustes hooldusvaba kolm aastat.

◇ Koormuslüliti ühe- ja kahevedrulised töömehhanismid ei vaja hooldust ega nõuavad igasugust määrimist.

◇ Releekaitseseadet tuleb enne paigaldamist kontrollida vastavalt tootja nõuetele operatsiooni.

◇ Rõngasvõrgu kapi hooldustsükkel on tavaliselt kord aastas ja konkreetsed hooldusmeetmed viiakse läbi järgmiselt:

(1) Pingutage kõik elektriühendused (peasiin, lülitid, kaablid, mõõteriistad) vastavalt paigaldusjuhendi nõuded.
(2) Vaakum kõik komponendid (pealüliti, abilüliti, väljalülitusmehhanism, mootor jne) ja juhi välimus ülevaatus.
(3) Tehke kõigi lülitite, sealhulgas maanduslüliti, üks sulgemis-/avamisoperatsioon.
(4) Lülitage sisse lisajuhtseadme toiteallikas (ärge anna kaugjuhtimispuldi signaali) elektrilise järjestikuse voolu jaoks operatsiooni.

Telli kaup

Järgmised dokumendid ja lisad antakse koos kapiga üle, kui lülituskapp väljub tehas:

◇ Toote kvalifitseeritud sertifikaat
◇ Toote kasutusjuhised
◇ Toote tehnilise projekteerimise andmed
◇ Lülituskappide tarvikud:
◇ Iga paigalduskombinatsioon on varustatud koormuslüliti juhtkäepidemega.

Kasutajad peaksid toodete tellimisel esitama järgmise teabe:

◇ Põhiahela juhtmestiku skeem ja tehnilised erinõuded
◇ Jaotusseadmete paigaldusplaan.
◇ Lülituskapi komponentide mudeli spetsifikatsioonid ja abikontuur, juhtkontuuri skemaatiline diagramm (kui vajalik)
◇ Muud kirjaliku teabe erisoovid.

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne
