Siseruumide kõrgepinge vaakumkaitselüliti

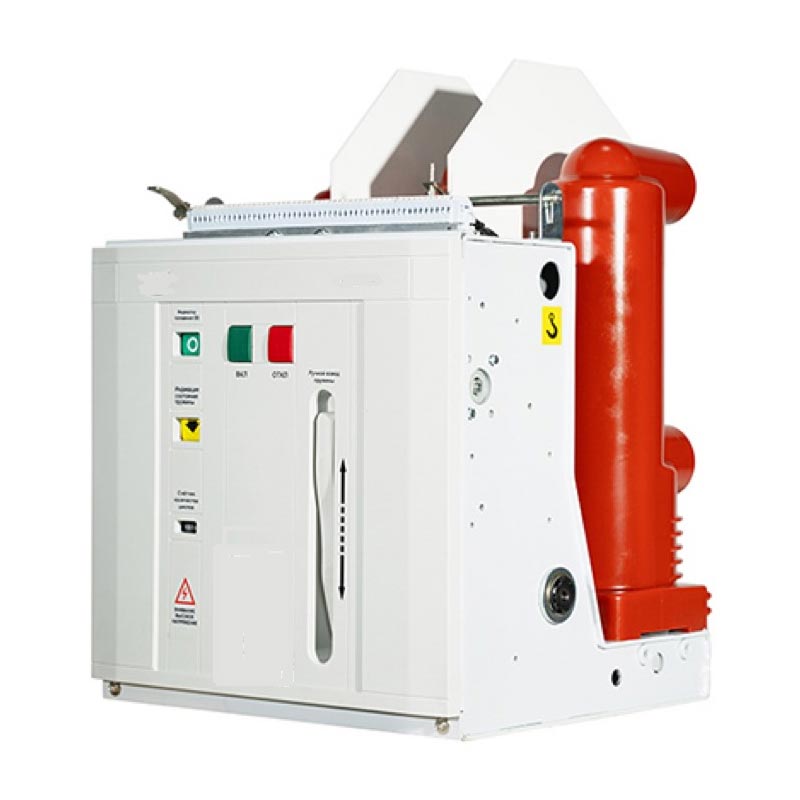

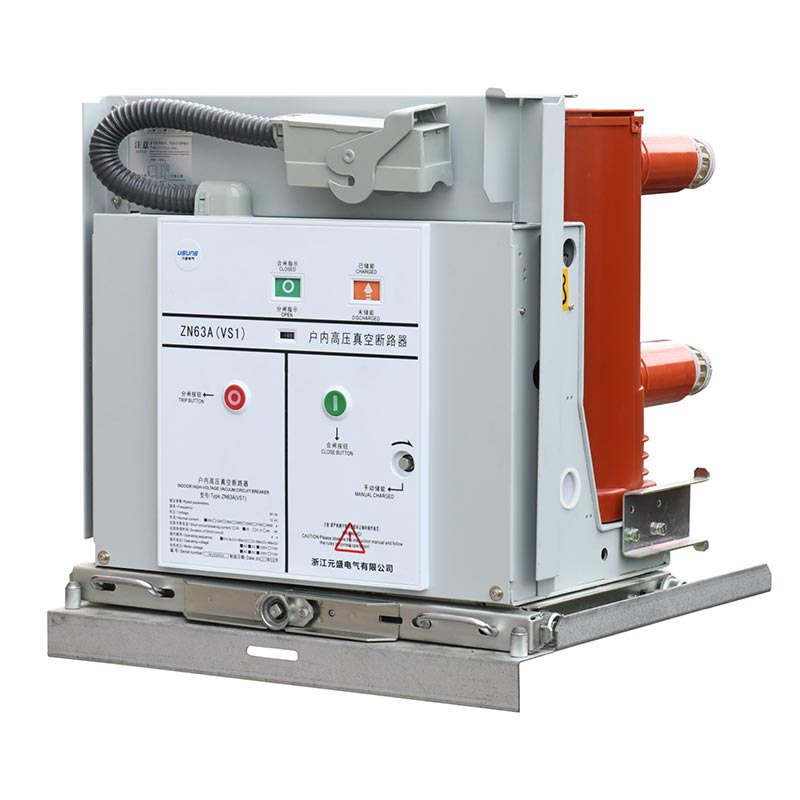

Usune VS1(ZN63)-12 seeria siseruumide kõrgepinge vaakumkaitselüliti on põhiline elektriline kaitse ja juht seade 12kV toitesüsteemidele. Vedruga töötava mehhanismi ja kaitselüliti korpuse integreeritud disain vähendab vahepealseid ülekandelinke, vähendab energiatarbimist ja müra ning parandab toote toimimist usaldusväärsus. Põhiahel kasutab integraalselt tahkunud poolusi, saavutades kaitselüliti miniaturiseerimise, parandades keskkonnaga kohanemisvõimet ja kasutusiga ning võimaldades enamiku stsenaariumide puhul hooldusvaba töö.

Toote eelised

1. Kõrge töökindlus

Vaakumkatkestin on pikisuunas paigaldatud epoksüvaigust APG valmistatud torukujulisse isolatsioonisilindrisse, tagades suurepärase pugemiskindluse ning takistades tõhusalt tolmu kogunemist ja väliseid häireid. See suudab stabiilselt töötada isegi niiskes ja tugevalt saastatud keskkonnas.

2. Paindlik konfiguratsioon

See võib olla konstrueeritud fikseeritud paigaldusüksusena või varustatud spetsiaalse ajamiga sahtliüksuse moodustamiseks. See sobib ideaalselt KYN28A-12 (GZS) tüüpi keskele paigaldatava sahtli tüüpi lülitusseadmega. Fikseeritud tüüpi saab kasutada ka XGN-seeria fikseeritud lülitusseadmed.

3. Kohandatav sagedaseks kasutamiseks

Kasutades ära vaakumkatkestuse ainulaadsed eelised, on see eriti sobiv stsenaariumide jaoks, mis nõuavad sagedane töötamine nimitöövooluga ja korduv lühisvoolu katkestus, pakkudes tugevat praktilisus.

4. Vastavus standardile

Järgib rangelt GB/T1984-2014 "Kõrgepinge kaitselülitid", JB3855-1996 "3,6 ~ 40,5 kV siseruumide kõrgepinge Vaakumkaitselülitid", DL/T403-2000 "12~40,5 kV vaakumkaitselülitite tellimise tehnilised tingimused" ja IEC62271-100:2008 standarditele, tagades autoriteetse kvaliteeditagamise.

Tehnilised parameetrid

Struktuur ja funktsioon

1. Üldine struktuur

Usune VS1(ZN63)-12 siseruumides kasutataval kõrgepinge vaakumkaitselülitil on integreeritud struktuur, mis töötab mehhanism ja kaarekustutuskamber on paigutatud ette ja taha. Peamine juhtiv ahel on kolmefaasiline põrandale paigaldatud konstruktsioon. See ainulaadne disain vähendab oluliselt tolmu kogunemist kaarekustutuskambrisse pinnale, vältides vaakumkaare kustutuskambrit välistegurite mõjul. Isegi niisketes ja tugevalt saastunud keskkondades, säilitab see suurepärase pingetaluvuse ja kõrge takistuse, ületades sarnaseid tulemusi tooteid.

2. Töömehhanismi struktuur

Töömehhanism on tasapinnaline vedruga töötav mehhanism, millel on nii käsitsi kui ka elektrienergia salvestamine funktsioonid. Töötav mootor asub kaare kustutuskambri ees asuvas kapis. Kabinet on jagatud viieks kogunemisruumiks nelja vaheseinaga, millest igaühes on energiasalvesti, ülekanne, väljalülitamine ja töömehhanismi puhverkomponendid. Kaarkustutuskambri integreeritud disain ja töömehhanism tagab suure vastavuse töömehhanismi jõudluse ja töömehhanismi vahel kaarekustutuskambri avamis- ja sulgemisnõuded, vähendades üleliigseid komponente, vähendades energiat tarbimine ja müra ning kaitselüliti töökindluse parandamine.

Töökeskkond

1. Ümbritsev temperatuur: maksimaalselt +40 ℃, minimaalselt -15 ℃
2. Ümbritsev õhuniiskus: päeva keskmine suhteline õhuniiskus ≤95%; Kuu keskmine suhteline õhuniiskus ≤90%; Päeva keskmine veeauru rõhk ≤22×10⁻³ MPa; Kuu keskmine veeauru rõhk ≤1,8×10⁻³MPa
3. Kõrgus: mitte üle 1000 m
4. Seismiline intensiivsus: mitte üle 8 kraadi
5. Atmosfäärikeskkond: ei esine märkimisväärset tolmu, suitsu, söövitavaid või tuleohtlikke gaase, aure ega soolapihustust ümbritseva õhu saastatus.

Märkus. Kui ülaltoodud normaalsed töökeskkonna tingimused on ületatud, võtke ühendust meie tootjaga ette, et kohandada toodet vastavalt tegelikele töötingimustele.

Paigaldamine ja kasutuselevõtt

1. Kontrollige kaitselülitit transpordi ja ladustamise ajal kahjustuste suhtes. Kui leiate kahjustusi, lõpetage selle kasutamine viivitamatult ja võtke müügijärgse toe saamiseks ühendust meie tarnijaga.
2. Eemaldage mustus (eriti isolatsioonipinnalt). Transpordi või ladustamise ajal tekkinud mustus võib mõjutada toote isolatsioonivõimet ja võib isegi põhjustada ohutusriske.
3. Kasutage kaitselülitit käsitsi vastavalt eeskirjadele energia salvestamiseks, sulgemiseks ja avamiseks, jälgides, kas energia salvestamise olek ja avatud/suletud asendi indikaatorid on normaalsed.
4. Kasutage kaitselülitit töötoiteallika abil energia salvestamiseks, sulgege ja avage, jälgides, kas energia salvestamise olek ja avatud/suletud asendi indikaatorid on normaalsed.
5. Käsikäru tüüpi kaitselüliti kasutamine: sisestage tõukekäepide tõukeavasse, keerake seda päripäeva kuni edasi ja vastupäeva tagasi tõmbumiseks kogu edasikäiguga 300±3 mm; avatud asendis, sujuvalt liigutage see töö- või katseasendisse, keerates käepidet keskmisel kiirusel 30 korda, kuni kostab klõpsatus, näitab, et see on õiges asendis (ärge kasutage liigset jõudu, et vältida tõukemehhanismi kahjustamist) ja samaaegselt ühendatakse vastav asendiindikaatori ahel.

Märkus. Kui on valitud sulgev blokeerimisseade, tuleb lukustusahela toiteallikaga ühendada avage see enne vooluringi sulgemist.

Reaalmaailma rakendusjuhtum

Juhtumiuuring: Urban Commercial Complex Power Distribution Project

150 000 ruutmeetri suurune ärikompleks (integreerides kaubanduskeskuse, büroohoone ja hotelli) äripiirkonnas Hiinas Hangzhou linnas vajasid stabiilse jõudlusega kõrgepingekaitselüliteid, mis on kohanemisvõimelised sageli töökindlus ja kõrge ohutus, et tagada üldise toiteallika järjepidevus. Pärast erinevate valikute võrdlemist klient valis Usune VS1-12/630-25 käsikäru tüüpi siseruumides kasutatava kõrgepinge vaakumkaitselüliti, mis kasutab 20 seadet tegeleda kompleksi kõrge- ja madalpinge elektrijaotussüsteemi lühisekaitse ja koormuse juhtimisega. Alates kasutuselevõtust on see töötanud stabiilselt ja ilma tõrgeteta, tõrke eraldamise aeg on lühenenud 0,3 sekundini, tõhusalt elektriseadmete normaalse töö tagamine ja kliendilt kõrge kiituse pälvimine.

KKK

K1: Mis saab siis, kui siseruumides kasutatavat kõrgepingevaakumkaitselülitit kasutatakse keskkonnas, mis jääb väljapoole tavalist vahemikku?

A1: kui tegelik töökeskkond ületab normaalseid tingimusi (nt kõrgus üle 1000 m, ümbritseva õhu temperatuur alla -15 ℃ või üle +40 ℃ jne), on vaja eelnevalt konsulteerida meie tootjaga. Meie tehas teeb kohandada tooteid tegelike keskkonnaparameetrite alusel, näiteks isolatsioonivõime parandamine ja optimeerimine tihenduskonstruktsioonid, et tagada stabiilne töö sihtkeskkonnas.

Q2: Kuidas hooldada Usune VS1-12 seeria kaitselüliteid, et pikendada nende kasutusiga?

A2: tootel on integreeritud tahkestatud poolus ja integreeritud struktuur, mis tagab hooldusvaba töö tavakasutusel. Ainult kaitselüliti pinna (eriti isolatsiooni) puhtuse perioodiline kontroll pind), tolmu ja mustuse eemaldamine ning avatud/suletud asendi indikaatorite ja energia salvestamise oleku jälgimine on nõutavad. Kui avastate kõrvalekaldeid, lõpetage kohe toote kasutamine ja võtke ühendust meie tarnijaga professionaalne müügijärgne hooldus, et vältida edasisi kahjustusi.

K3: Kas Usune VS1-12 seeria kaitselülitid ühilduvad teiste kaubamärkide lülitusseadmetega?

A3: Jah. Toode on konstrueeritud vastavalt riiklikele ja rahvusvahelistele standarditele ning sobib ideaalselt KYN28A-12 (GZS) tüüpi keskele paigaldatavad sahtlitüüpi lülitusseadmed ja XGN-seeria fikseeritud lülitusseadmed. Lisaks meie tootja saab kohandada toote mõõtmeid ja liideseid vastavalt konkreetsele lülitusseadme mudelile kliendile, et tagada ühilduvus. Enne ostmist esitage meie tarnijale lülitusseadmete parameetrid professionaalsed sobitamisnõuanded.
