Rmu koormuse katkestuslüliti

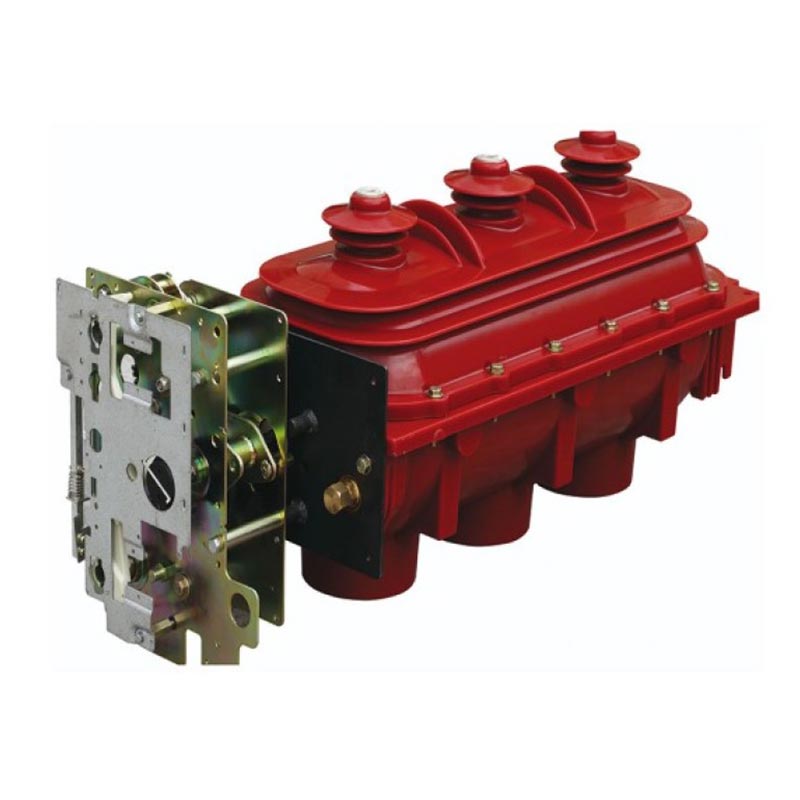

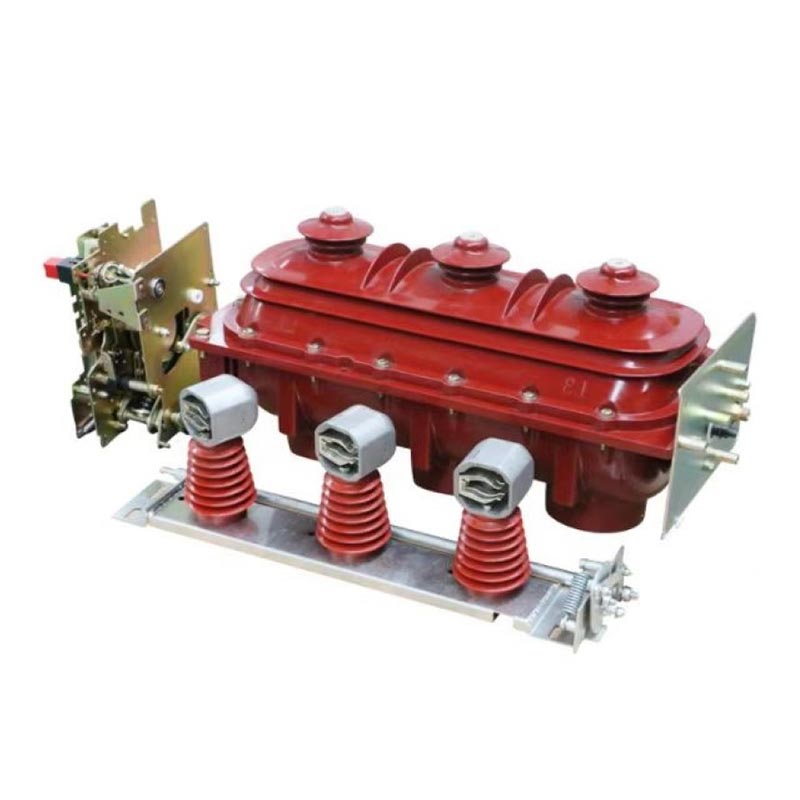

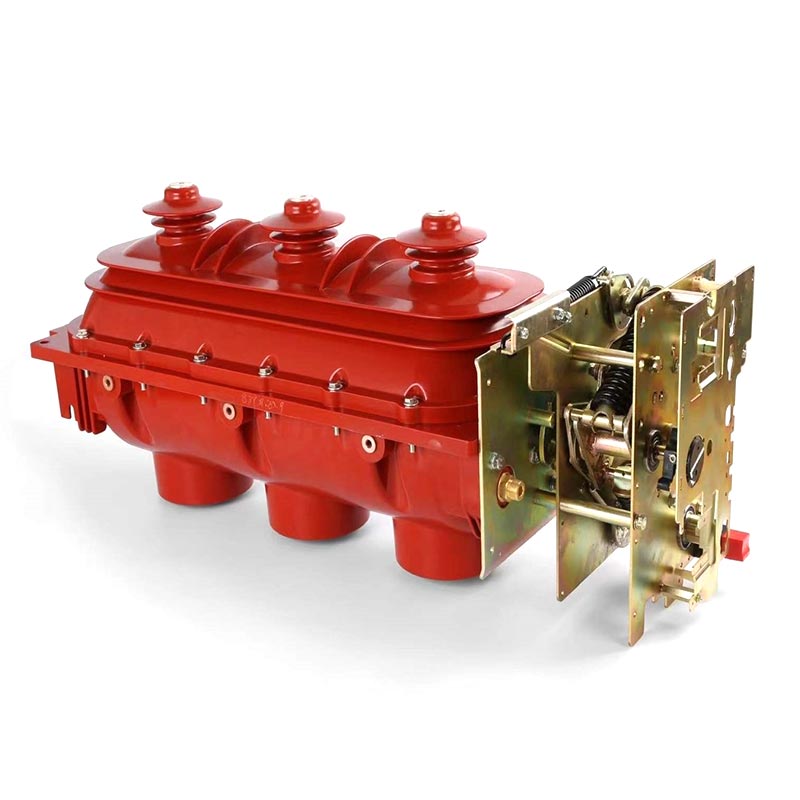

Usune RMU Load Break Switch sisaldab peamiselt kolme tüüpi iseseisvalt välja töötatud tooteid: siseruumide vahelduvvoolu kõrgepinge SF6 koormuslülitid, koormuslüliti-kaitsme kombineeritud seadmed ja kaablipea külge kinnitatud koormuslülitid, hõlmab mudeleid FLN36-12D (koormuslüliti) ja FLRN36-12D (koormuslüliti-kaitsme kombineeritud seade). Need tooted suudavad rahuldada erinevate elektrijaotusstsenaariumide vajadusi ja on kompleksi jaoks eriti sobivad Hiina elektrisüsteemi töönõuded. Zhejiang Usune Electric Co., Ltd. põhitootena on see lüliti on toodetud ettevõtte kaasaegses tehases, läbides kogu protsessi vältel range kvaliteedikontrolli stabiilse ja usaldusväärse jõudluse tagamiseks.

Põhilised eelised

1. Usune on olnud aastaid sügavalt seotud kõrgepingeelektriseadmete uurimis- ja arendustegevuse ning tootmisega, rikkalike kogemuste kogumine välirakendustes. RMU koormuse katkestuslülitit on laialdaselt kasutatud tuhandetes projekte nii riigisiseselt kui ka rahvusvaheliselt, kontrollides selle kohanemisvõimet ja töökindlust erinevates keskkondades.

2. RMU Load Break Switchi töötas iseseisvalt välja Usune professionaalne uurimis- ja arendusmeeskond, mis neelab täiustatud välismaised tehnoloogiad ja selle disaini optimeerimine, et see vastaks Hiina elektrisüsteemi tegelikele omadustele. Selle kaare kustutuspõhimõte, konstruktsioon ja töömehhanism peegeldavad sügavat professionaalset asjatundlikkust kõrgepinge jaotusseadmete valdkond.

3. Toode on läbinud terve komplekti tüübiteste ja selle jõudlus vastab täielikult standarditele GB 3804, GB 16926, IEC 60265 ja IEC 60420 standarditele, näidates selle tehnilist pädevust ja vastavust.

4. Kasutades spetsiaalset dünaamilist ja staatilist tihendusstruktuuri, on sellel suurepärane tihendusvõime ja see on varustatud visuaalse manomeetriga reaalajas jälgimiseks. Usaldusväärsed mehaanilised blokeeringud tagavad tööohutuse. Nagu professionaalne tootja, Usune pakub igakülgset müügijärgset teenindust, suurendades veelgi klientide usaldust.

Struktuursed omadused

1. Koormuslüliti ja kombineeritud elektriseadmed koosnevad ühtsest isoleeritud korpusest, lüliti korpusest, vedrust töömehhanism, kaitsmehoidja ja kaitsme väljalülitussüsteem. Kaablipea külge kinnitatud koormuslülitid on varustatud a spetsiaalne isoleeritud korpus ja universaalne vedruga töömehhanism.

2. Ülemine ja alumine korpus on valatud epoksüvaiguga, et moodustada suletud, gaasiga täidetud sisemine õõnsus. Pöörlemine ühine liikuv kontakt saavutab kolm asendit: "sulgemine", "avamine" ja "maandus", tagades paindlikkuse ja usaldusväärne lülitus.

3. Mehhanismi kasti esikülg on varustatud SF6 manomeetri ja asendinäidikuga. Positsioon indikaator on otse ühendatud liikuva kontakti ajamivõlliga, tagades täpse ja usaldusväärse näidu.

4. Korpuse tagaküljel asub rõhuvabastusport. Rikkest tingitud sisemise ülerõhu korral, gaas juhitakse välja tahapoole, vältides ettepoole väljutamist ja tagades personali ohutuse.

5. Koormuslüliti ja maanduslüliti vahel on töökindlad mehaanilised blokeeringud maanduslüliti ja esiuks (paneeli sobitamine), et vältida väärkasutamise ohtu.

6. Kaabliklemmi külge kinnitatud koormuslülitid on varustatud puutevastase eesmise kaabli pistikutega, mis toetavad kõrgepinget kaabliühendused nii sissetulevas kui ka väljuvas otsas ning on spetsiaalselt ette nähtud kaabliharude/ristmike jaoks kastid.

Kaare kustutamise põhimõte

RMU Load Break Switch kasutab kaarekustutusainena gaasi SF6, millel on suurepärane kaarekustutusvõime esitus. Kui lüliti katkestab voolu, eralduvad liikuvad ja paigalseisvad kontaktid, tekitades kaare. Püsimagnetvälja jõul pöörleb kaar kiiresti ümber kontaktide, saavutades kiire deionisatsiooni ja jahutamine, kustutamine praeguses nullpunktis; pärast murdmist topeltmurdmise vahe kõrge tasemega moodustub isolatsiooniisolatsioon, mille tulemuseks on tugev purunemisvõime, minimaalne kontaktide kulumine ja pikk elektrienergia elu.

Töömehhanism

1. II tüüpi käsitsi vedru töömehhanism

Kasutatakse koormuslüliti lülitamiseks, sulgemiseks, avamiseks ja maandamiseks. Ülemise tööava juhtnupud maanduslüliti ja alumine tööava juhib koormuslülitit; peale sulgemist reisi kevad salvestab sünkroonselt energiat ja väljalülitamist saab vabastada ainult käsitsi nupu või kaitsme signaali abil.

2. II tüüpi elektrivedru töömehhanism

Manuaalsel mehhanismil põhinev disain lisab mootori energiasalvesti ja väljalülitusmähise. Manuaal ja elektriline toimimine on sõltumatu ega sega üksteist. See toetab kaugjuhtimispulti ja juhtimist pinge sisaldab AC220V, DC220V, DC110V ja DC48V.

Kasutustingimused

1. Tavalised töötingimused

- Ümbritseva õhu temperatuur: −25 °C ~ +40 °C
- Kõrgus: mitte üle 2000 m
- Niiskus: Päeva keskmine suhteline õhuniiskus ≤95%; kuu keskmine suhteline õhuniiskus ≤90%; ööpäeva keskmine veeaur rõhk ≤2,2kPa; kuu keskmine veeauru rõhk ≤1,8kPa
- Ümbritsev õhk, mis ei sisalda märkimisväärset tolmu, suitsu, söövitavaid/süttivaid gaase, auru ega soolapihustust
- Väline vibratsioon ja seismilised häired on tühised
- sekundaarahela indutseeritud elektromagnetiliste häirete amplituud ≤1,6kV

2. Erilised kasutustingimused

Vastavalt GB/T 11022-1999 "Ühised tehnilised nõuded kõrgepinge lülitus- ja juhtseadmete standarditele", lüliti peaks töötama tavatingimustes; kui tegelikud töötingimused erinevad normaalsest vahemikust (näiteks kõrgus üle 2000 m, liigne temperatuur, kõrge õhuniiskus ja kerge kondenseerumine jne), kasutaja vajab tootjaga kokkuleppele jõudmiseks.

Peamised tehnilised parameetrid

Kaitsme tehnilised parameetrid

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

Tegelikud rakendusjuhtumid

Juhtum 1: Elektrijaotusprojekt elamupiirkonnas Hangzhou linnas Hiinas Suur elamukogukond Hangzhou, millel on kõrged nõuded toiteallika stabiilsusele ja turvalisusele, valis Usune FLRN36-12D koormuspausi lüliti-kaitsmega kombineeritud seade kui selle põhiline toitejaotusseade pärast võrdlust. Paigaldatud kogukonna alajaam, vastutab 8 elamu elektriliinide lülitamise ja kaitse eest hooned (1200 majapidamist). Alates kasutuselevõtust 2024. aastal on seadmed stabiilselt töötanud üle 12 kuu ilma komistamise või elektrikatkestusteta. Selle usaldusväärne blokeerimiskonstruktsioon ja SF6 kaarekustutusvõime ennetada tõhusalt rikkevooludest põhjustatud elektrikatkestusi, tagades elanike normaalse elu. Tarnijana Selle projekti raames pakkus Usune kohapealset paigaldusjuhendit ja regulaarseid hooldusteenuseid, pälvides sellega palju kiitust kogukonna kinnisvara haldamiselt ja elanikelt.

KKK

K1: Millistele standarditele vastab Usune RMU koormuse katkestuslüliti ja kuidas on tagatud selle töökindlus?

V1: toode on läbinud täieliku komplekti tüübiteste ja selle jõudlus vastab täielikult standardile GB 3804 "3kV～63kV AC Kõrgepinge koormuse katkestuslüliti", GB 16926 "Kõrgepinge koormuse katkestuslüliti-kaitsme kombineeritud seade" ja IEC 60265 ja IEC 60420 standardid. Lisaks arendab toodet Usune sõltumatult range kvaliteedikontrolliga kogu protsessi vältel alates tooraine hankimisest kuni tehase tootmise ja testimiseni. Selle ainulaadne dünaamika ja staatiline tihendusstruktuur, reaalajas rõhujälgimine ja usaldusväärsed mehaanilised blokeeringud tagavad pikaajalise stabiilne töö.

K2: Kas Usune RMU koormuse katkestuslülitit saab kasutada erikeskkondades, nagu kõrgel kõrgusel ja kõrge õhuniiskusega?

A2: toode on loodud ühilduma tavaliste töötingimustega (kõrgus ≤ 2000 m, temperatuur –25 °C ~ +40 °C jne). Kui tegelikud töötingimused erinevad tavapärasest vahemikust (nt kõrgus üle 2000 m, liigne temperatuur, kõrge õhuniiskus ja kondensatsioon), peavad kasutajad konsulteerima tootjaga (Zhejiang Usune Electric Co., Ltd.) ette. Usune professionaalne uurimis- ja arendusmeeskond suudab pakkuda kohandatud lahendusi, mis põhinevad konkreetsetel keskkonnad, et tagada toote stabiilne töö.
