24kv 36kv koormuse katkestuslüliti

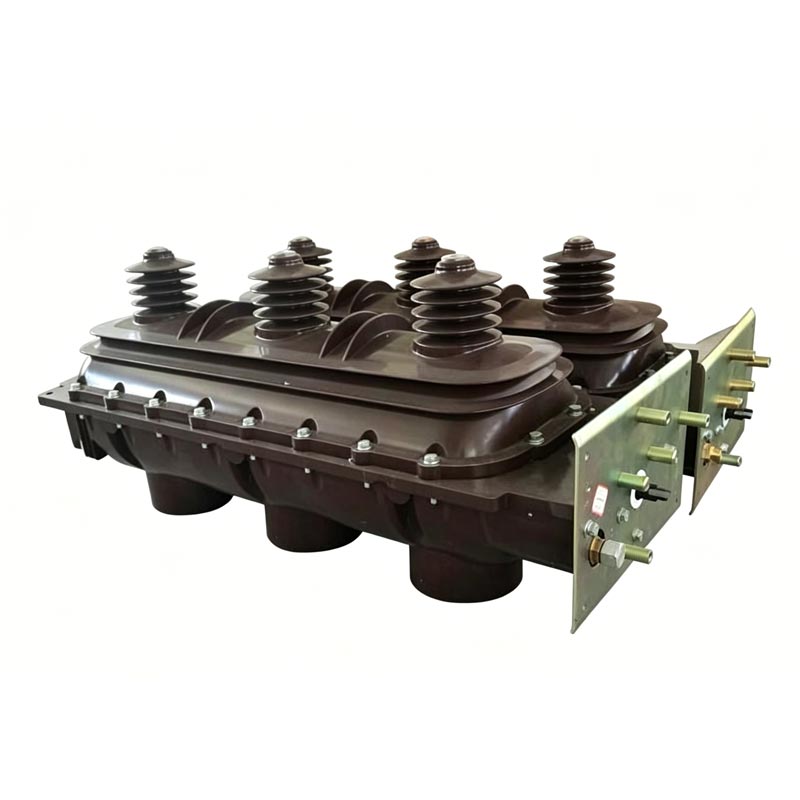

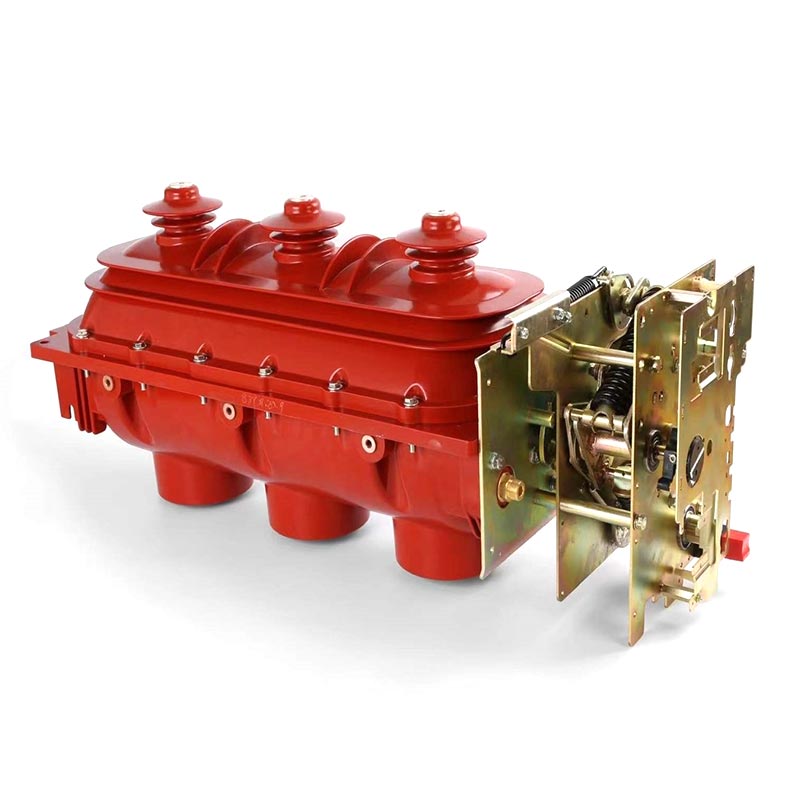

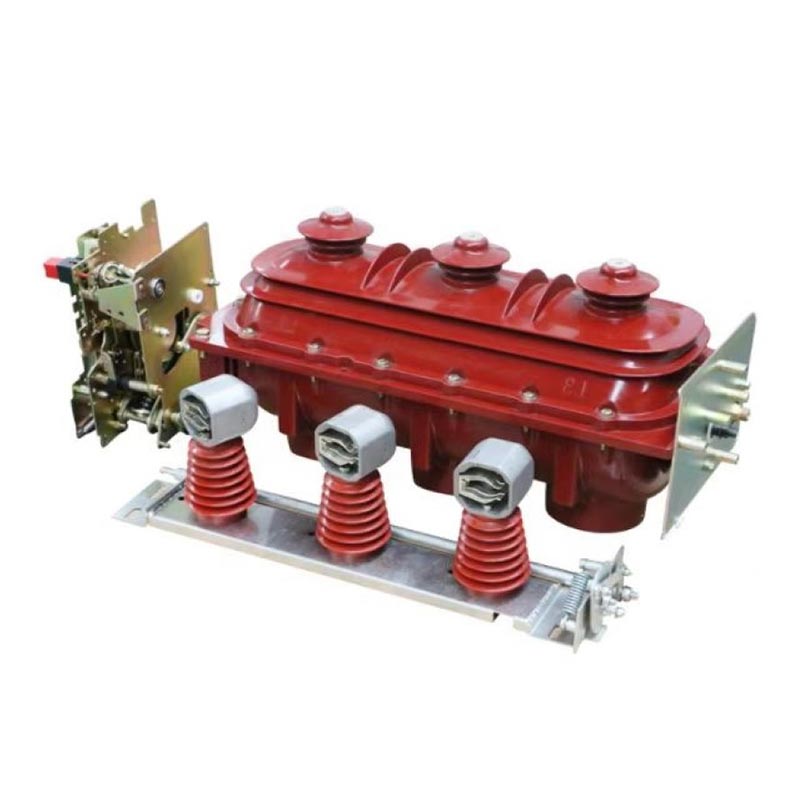

Usune Indoor 24kV 36kV koormuse katkestuslüliti FLN36-24kV 36KV seeria on südamikuga keskpinge jaotusseade sõltumatult välja töötatud ja tootja Zhejiang Usune Electric Co., Ltd. See seeria on spetsiaalselt loodud siserakendusteks, kohandatav 24kV ja 36kV nimipingele ning sobib kolmefaasilise vahelduvvoolu 50Hz rõnga jaoks võrgud ja kaheradiaalsed toitesüsteemid. Hiinas juurdunud professionaalne tarnija Usene integreerib arenenud tehnoloogia ja praktilised kogemused igas tootes, tagades, et lülitid saavad koormusvoolu stabiilselt hakkama ja ülekoormusvoolu lülitus, samuti pikkade koormamata liinide, koormamata trafode lülitustoimingud, ja kondensaatoripangad.

Selle seeria peamine eelis on selle paindlikkus: kui seda kasutatakse koos voolu piiravate kaitsmetega, võib see asendada vooluahelat purustajad. Koormuslüliti tegeleb erinevate koormusvoolude lülitamisega, voolu piirav kaitsmega suuremate ülekoormus- ja lühisvoolude katkemine. See vähendab elektrijaotusseadmete maksumust ning parandab toitesüsteemi ohutust ja stabiilsust, saavutades laialdase tööstusharu tunnustuse.

Toote peamised omadused

1. Täiustatud konstruktsiooniprojekt

Võttes kasutusele kahekordse katkestuse, kolmeasendilise pöörleva kontakti konstruktsiooni, lüliti tööasendi (suletud, avatud, maandatud) on selgelt määratletud, vältides tõhusalt valesid toiminguid ning tagades täpse ja usaldusväärse ümberlülitamise; a üldine kolmefaasiline paigalduskonstruktsioon pakub head sünkroonimist, vähem osi ning mugavat reguleerimist ja paigaldus, vähendades oluliselt kohapealse paigaldamise raskusi ja aega.

2. Suurepärane isolatsioonijõudlus

Lüliti on suletud ülemise ja alumise epoksüvalatud korpusega, seestpoolt täidetud gaasiga SF6 0,045–0,07 MPa. SF6 gaasil on suurepärased isolatsiooni- ja kaarekustutusomadused, mis sulgeb täielikult peavooluringi ja maandusahel korpuses, isoleerides selle välise niiskuse, tolmu ja muude saasteainete eest. See tagab stabiilse isolatsioonivõime isegi karmides sisetingimustes, vältides isolatsioonirikkeid ja elektrisüsteemi ohutu töö tagamine.

3. Kõrge ohutusjõudlus

Ohutus on Usune tootekujunduse keskmes. Sisemise kaare tekkimise korral on nõrk tagumine struktuur korpus puruneb automaatselt ja samal ajal ka kapi ülaosas asuv rõhualandusklapp avatud, väljutades ülerõhugaasi korpusest välja, takistades tõhusalt kapi plahvatust ja kaitstes kohapealsete operaatorite ja ümbritsevate seadmete ohutust. See disain on läbinud mitu ohutustesti, vastab nõuetele rahvusvahelistele ohutusstandarditele ja pakub usaldusväärset kaitset elektrijaotustoimingute jaoks.

4. Paindlik ja usaldusväärne töö

Siseruumides olev 24kV 36kV koormuse katkestuslüliti toetab nii käsitsi kui ka elektrilist töörežiimi, mida saab valida vastavalt tegelikud saidi nõuded. See on mugav ja töökindel, voolujoonelise mehaanilise struktuuriga ja stabiilne jõudlus, kohandatav sagedaste lülitustoimingutega. Hooldusvaba disaini tõttu on sellel pikk kasutusiga, mehaanilise elueaga kuni 2000 tsüklit, mis vähendab hilisemaid hoolduskulusid ja töökoormust.

Tehnilised parameetrid

Kasutustingimused

Stabiilse ja usaldusväärse töö tagamiseks tuleb Usune Indoor 24kV 36kV koormuse katkestuslülitit kasutada järgides tingimused (põhinevad tegelikel rakenduskogemustel Hiinas ja kogu maailmas):

a) Kõrgus: mitte üle 1000 meetri;
(b) ümbritseva õhu temperatuur: ülemine piir +40 ℃, alumine piir -25 ℃;
c) suhteline õhuniiskus: päeva keskmine ≤95%, kuu keskmine ≤90%;
d) ümbritsevas õhus ei esine märkimisväärseid söövitavaid gaase, tuleohtlikke gaase ega veeauru;
e) puudub sage või tugev vibratsioon.

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

Reaalmaailma rakendusjuhtum

Juhtumiuuring: Hangzhou linna elamute elektrijaotusprojekt, Hiina

Hiinas Hangzhou suurel elamurajoonil olid kõrged nõuded energiatõhususe, ohutuse ja stabiilsuse osas selle siseruumides elektrijaotusruumid. Projekti raames valiti välja 20 Usune siseruumides 24kV koormuse katkestuslülitit (FLN36-24kV seeria) koormuse ümberlülitamiseks ja elamute toitesüsteemi kaitseks. Määratud tarnijana Selle projekti jaoks pakkus Usune kohandatud paigaldusjuhiseid ja müügijärgset teenindust. Tehas rangelt testis iga toodet enne saatmist, et tagada vastavus projekti tehnilistele nõuetele. Alates selle 2023. aastal kasutusele võetud lülitid on töötanud stabiilselt, ilma isolatsioonivigade või talitlushäireteta, tõhusalt tagades stabiilse toite enam kui 5000 majapidamisele. Projekti meeskond kiitis kõrgelt toote toimivust ja Usene'i professionaalsed teenused.

KKK

K1: Kas Usune Indoor 24kV 36kV koormuse katkestuslülitit saab lühisvoolu katkestamiseks kasutada eraldi?

A1: Ei. Koormuslüliteid kasutatakse peamiselt koormusvoolude ja ülekoormusvoolude lülitamiseks, samuti ühendamiseks ja koormamata pikkade liinide, koormamata trafode ja kondensaatoripankade lahtiühendamine. Nad ei saa iseseisvalt katkestada lühisvoolud. Lühisvoolude käsitlemiseks saab kombineerida koormuslüliteid voolu piiravad kaitsmed. Voolu piiravad kaitsmed tulevad toime suurema ülekoormuse ja lühise katkestuste korral voolud ja see kombinatsioon võib asendada kaitselüliteid, pakkudes toiteallikale igakülgset kaitset süsteem. See Usune aastatepikkuse professionaalse kogemuse põhjal optimeeritud disain tasakaalustab kulusid ja ohutust.

Q2: Mida tuleks teha, kui koormuslüliti SF6 gaasirõhk on liiga madal?

A2: Usune siseruumides 24 kV ja 36 kV koormuslülitites olev gaas SF6 on suletud epoksiidist valatud korpusesse. Standard rõhk on 0,045–0,07 MPa. Madal rõhk mõjutab lüliti isolatsiooni ja kaare kustutusvõimet. Kasutajad tuleks esmalt kontrollida gaasilekkeid. Lekke avastamisel võtke viivitamatult ühendust Usene'i müügijärgse meeskonnaga. Nagu a Professionaalne tootja Usune pakub asjatundlikke gaasilekke tuvastamise ja remonditeenuseid. Pärast lekke kõrvaldamist Lüliti normaalse töö tagamiseks tuleb SF6 gaasi lisada standardrõhuni. See on soovitatav igapäevase kasutamise ajal regulaarselt gaasirõhku kontrollida.
