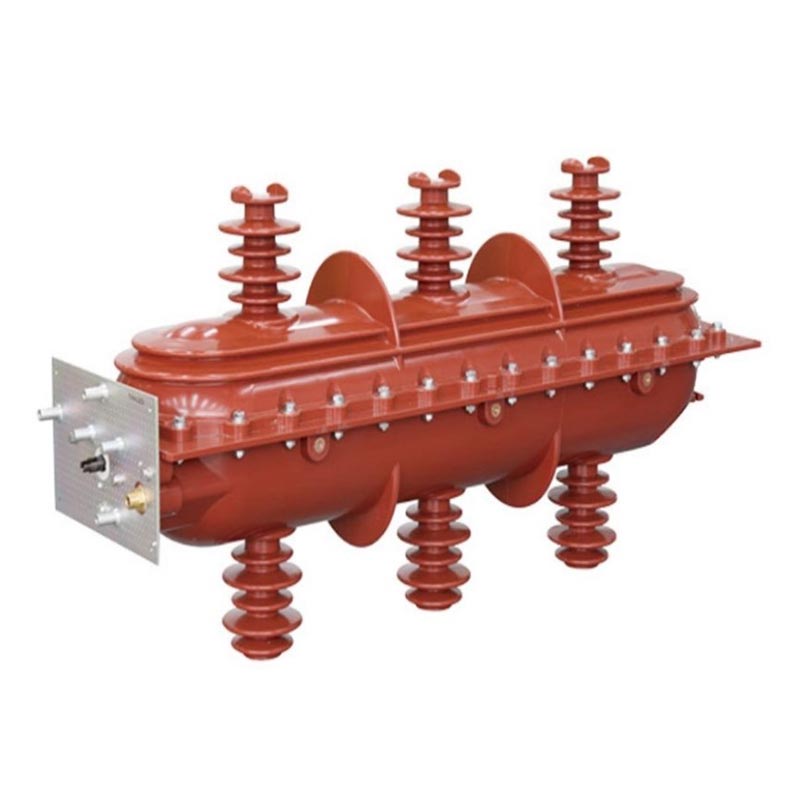

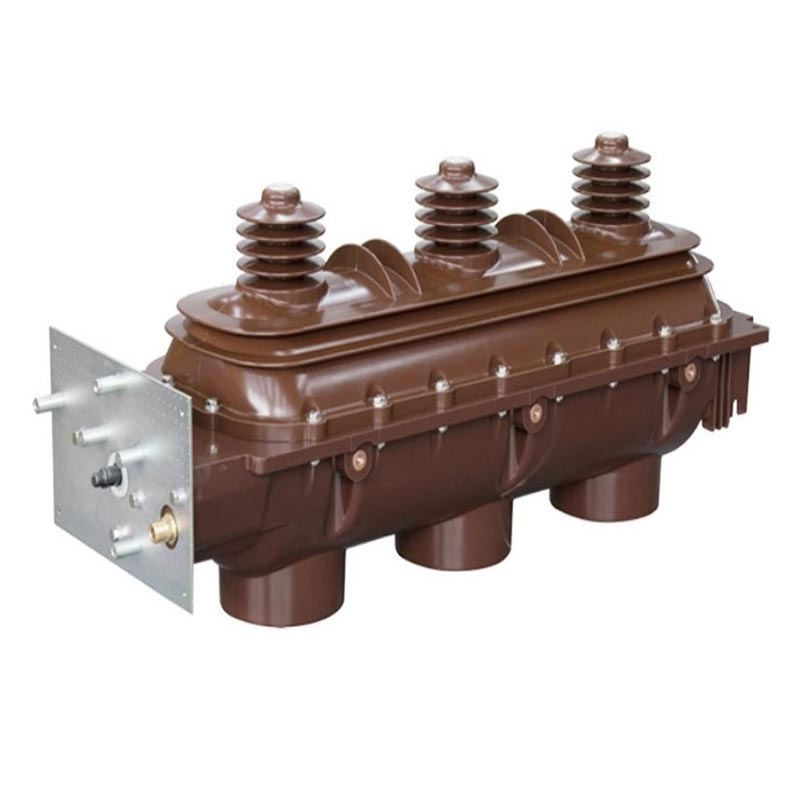

Siseruumide Sf6 laadimislüliti

Usune Indoor Sf6 Load Switch on uue põlvkonna kõrgepinge lüliti, mis on spetsiaalselt loodud siseruumides kasutamiseks elektrijaotuse stsenaariumid. Usune professionaalse uurimis- ja arendustegevuse meeskonna poolt välja töötatud see on läbinud kõikehõlmava tüübi testimine ja selle jõudlus vastab GB3804, GB16926, IEC60265 ja IEC60420 standarditele.

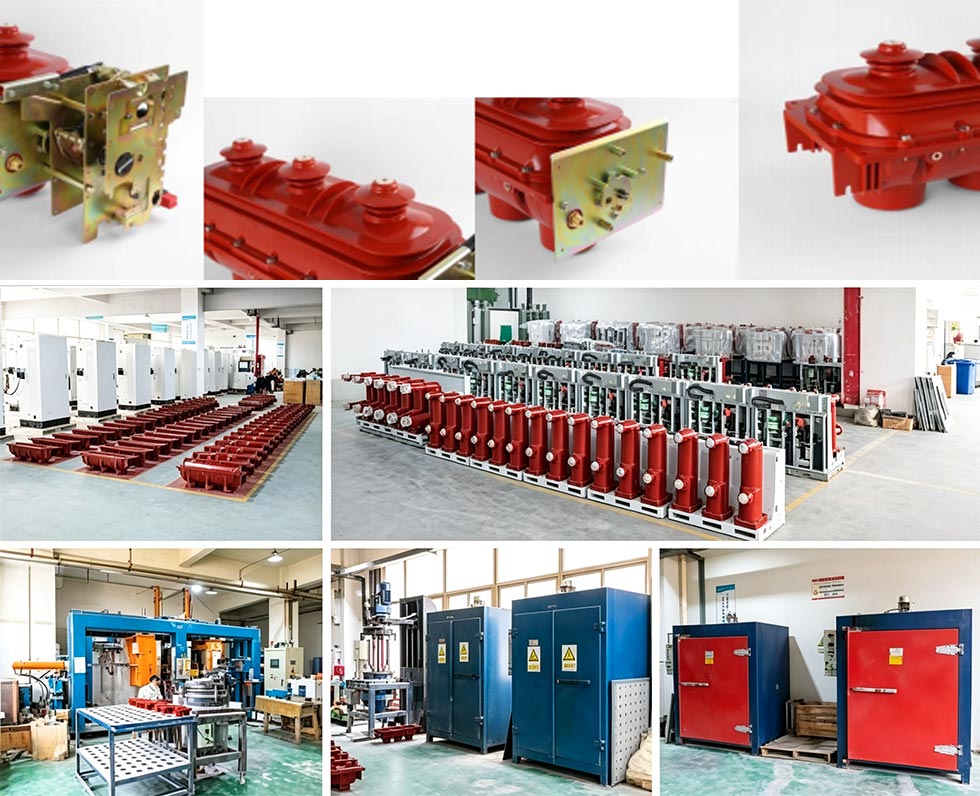

Professionaalse kõrgepingeelektriseadmete tootjana on Usune standardiseerinud tootmisettevõtted aastal Hiina, mis on varustatud täiustatud tootmisseadmete ja rangete kvaliteedikontrolli protsessidega, et tagada iga toote kvaliteet vastab standarditele. Toodetes kasutatakse isolatsiooni- ja kaarekustutusainena gaasi SF6, mis pakub selliseid eeliseid kui kõrge isolatsioonitugevus, tõhus kaarekustutus, kompaktne struktuur ja pikk kasutusiga traditsiooniliste koormuslülitite halva stabiilsuse ja kõrgete hoolduskulude valupunktide lahendamine.

Tehnilised põhiparameetrid

1. Kohaldatavad süsteemid: kolmefaasiline vahelduvvoolu 10 kV, 12 kV, 24 kV, 36 kV, 50/60 Hz
2. Kaarkustutuskeskkond: SF6 gaas (inertne, mittetoksiline, kõrge elektronegatiivsusega, millisekundite tasemel kõrge efektiivsusega kaare kustutamine)
3. Töömehhanism: Vedruga töötav mehhanism (standardne käsitsi energiasalvesti, valikuline elektriline avamine ja kaugjuhtimispuldi sulgemine)
4. Tööolek: kolme asendiga kaarekustutuskamber: "Sule-avatud-maa"
5. Tihendusvõime: spetsiaalne dünaamiline ja staatiline tihendus, mis on varustatud reaalajas manomeetriga jälgimine

Rakendusala

Siseruumides kasutatavaid SF6 laadimislüliteid kasutatakse laialdaselt siseruumides kasutatavates elektrijaotusstsenaariumides, nagu tööstus ja kaevandus ettevõtted, kõrghooned, linna elamurajoonid, alajaamad, suured kaubanduskeskused, lennujaamad, metrood ja haiglad koormusvoolude ümberlülitamiseks, ahelate juhtimiseks ja kaitsmiseks ning jaotustrafod; millal varustatud puutetundliku kaabli eesmise pistikuga väljalaskeava juures, sobivad need eriti hästi kaabliharu jaoks (ühendus)karbid.

Peamised tehnilised parameetrid

Konstruktsiooniomadused ja ohutuse eelised

1. Suurepärane isolatsioon ja kaarekustutusstruktuur

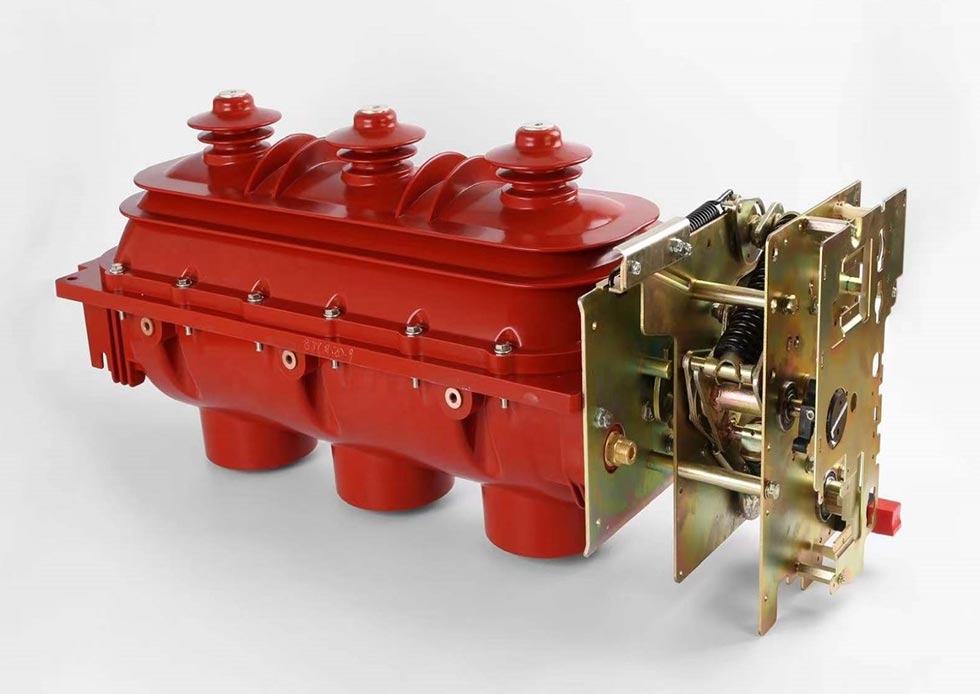

Ülemine ja alumine kest on survevaluvormitud epoksüvaiguga, moodustades suletud, gaasiga täidetud sisemise õõnsuse, mis isoleerib tõhusalt väliskeskkonna. Kolmeasendiline kaarekustutuskamber lõpetab sulgemise, avamise ja maandamise toimingud samm-sammult läbi ühise liikuva kontakti pöörlemise, tagades selge olek ja töökindel. SF6 gaasil on kõrge dielektriline tugevus ja suurepärane kaarekustutusvõime, lülitades tekkiva kaare kiireks kustutamiseks.

2. Usaldusväärne tihendus ja rõhu jälgimine

Indoor SF6 Load Switch kasutab spetsiaalset dünaamilist ja staatilist tihenduskonstruktsiooni, mis tagab suurepärase tihenduse jõudlus ja SF6 gaasilekke vältimine. Kontrollimiseks on mehhanismi karbil silmapaistvalt paigutatud manomeeter gaasirõhk reaalajas, hõlbustades operaatoritel võimalike ohtude õigeaegset tuvastamist.

3. Põhjalikud turvablokeeringud

Koormuslüliti ja maanduslüliti vahele on paigaldatud usaldusväärsed mehaanilised blokeeringud maanduslüliti ja esiuks (kapp-tüüpi toitejaotuse jaoks), vältides väärkasutust ja tagades personali ja seadmete ohutus. Suurendamiseks on väljalaskeotsas võrdsustav kaitsekate isolatsiooni jõudlus.

4. Paindlik töö ja ruumisäästlik disain

Standardkonfiguratsioon sisaldab käsitsi vedruga töömehhanismi; valikuline elektriline avamine ja sulgemine võimaldab kaugjuhtimist. Selle kompaktne struktuur ja väike jalajälg muudavad selle sobivaks kõrghoonetele, väikestele alajaamad ja muud piiratud paigaldusruumiga rakendused.

Kasutustingimused

1. Tavalised töötingimused

- Ümbritsev temperatuur: -25℃～+40℃
- Kõrgus: mitte üle 2000 m
- Niiskus: ööpäeva keskmine suhteline õhuniiskus <95%, kuu keskmine <90%; päeva keskmine aururõhk ≤2,2 kPa, kuu keskmine ≤1,8kPa

2. Erilised kasutustingimused

Vastavalt GB/T11022-1999 standardile peab Indoor Sf6 Load Switch töötama tavatingimustes. Kui töötingimused ei ole täidetud (nt kõrgus üle 2000 m, liigne temperatuur ja niiskus jne), palun toote normaalse töö tagamiseks konsulteerige eelnevalt tootjaga.

Pärismaailma rakendusjuhtum

Juhtumiuuring: Hiina linnametroo elektrijaotusprojekt

Peamine metrooliin vajab oma jaama elektrijaotussüsteemi jaoks usaldusväärseid siseruumides asuvaid kõrgepinge koormuslüliteid, nõuab seadmete kõrget ohutust, stabiilsust ja kompaktsust. Selle projektiga valiti välja Usune FLN36-12D mudel, mille kompaktne struktuur sobib metroode piiratud ruumi jaoks. Selle usaldusväärne tihendus ja kaarekustutusvõime tagab stabiilse töö niiskes maa-aluses keskkonnas. Alates selle kasutuselevõtust 2024. aastal ei ole sellel olnud ühtegi tõrget ja see on saanud projekti omanikult kõrget kiitust.

KKK

K1: Mida peaksin tegema, kui lüliti SF6 gaasimanomeetri näit on ebanormaalne?

A1: Lõpetage koheselt lüliti kasutamine, et vältida seadme kahjustamist või ohutusõnnetusi. Esiteks kontrollige gaasilekkeid. Kui lekkeid pole, oodake temperatuuri taastumist ja jälgige, kas rõhk normaliseerub. Kui seal leke või rõhku ei saa taastada, võtke viivitamatult ühendust Usune müügijärgse teeninduse meeskonnaga. The tootja saadab probleemiga tegelema professionaalsed tehnikud.

K2: Kas Usune Indoor SF6 laadimislülitit saab kasutada keskkondades, mis on kõrgemad kui 2000 m?

A2: Tavaline töökõrgus ei ületa 2000 m. Suurem kõrgus mõjutab isolatsiooni jõudlust. Kui kasutada sisse kõrgmäestikukeskkonnas, konsulteerige eelnevalt Usenega. Professionaalse tarnijana saame pakkuda kohandatud lahendusi ja kohandada isolatsiooni disaini, et tagada stabiilne töö.

Q3: Kui sageli vajab toode hooldust ja millised on peamised hoolduselemendid?

A3: tavatingimustes on iga 1-2 aasta järel soovitatav igakülgne hooldus. Põhielemendid on järgmised: (1) SF6 gaasi rõhu ja tihenduse kontrollimine; (2) mehaaniliste blokeeringute töökindluse kontrollimine; (3) Lüliti puhastamine ja mehhanismi kasti pinnad; (4) asendinäitajate täpsuse kontrollimine; (5) Töömehhanismi kontrollimine ja määrdeaine lisamine vastavalt vajadusele. Lisateabe saamiseks vaadake toote kasutusjuhendit või võtke ühendust müügijärgse teenindusega. Usune pakub ka professionaalset hoolduskoolitust.

Kaubamärgile pühendumine ja müügijärgne teenindus

Professionaalse kõrgepingeelektriseadmete tootja ja tarnijana on Usune tootmise standardiseerinud taimed Hiinas. Järgides põhimõtet "kvaliteet ennekõike ohutus", läbivad kõik tooted range kvaliteedi ülevaatus enne tehasest lahkumist, vastavus asjakohastele sertifitseerimisstandarditele, et tagada toote autoriteet ja usaldusväärsus.

Pakume laiaulatuslikke müügijärgseid teenuseid, sealhulgas paigaldusjuhendeid, kasutuselevõttu, hooldust ja tehniline väljaõpe. Meie müügijärgne meeskond koosneb kogenud professionaalsetest tehnikutest, kes reageerivad kiiresti vajadustele ja pakkuda tõhusaid lahendusi. Me toetame alati põhikontseptsiooni "Kõik toote ohutuks kasutamiseks elekter" ja töötage koos kasutajatega turvalise ja stabiilse elektrijaotuskeskkonna loomiseks.
