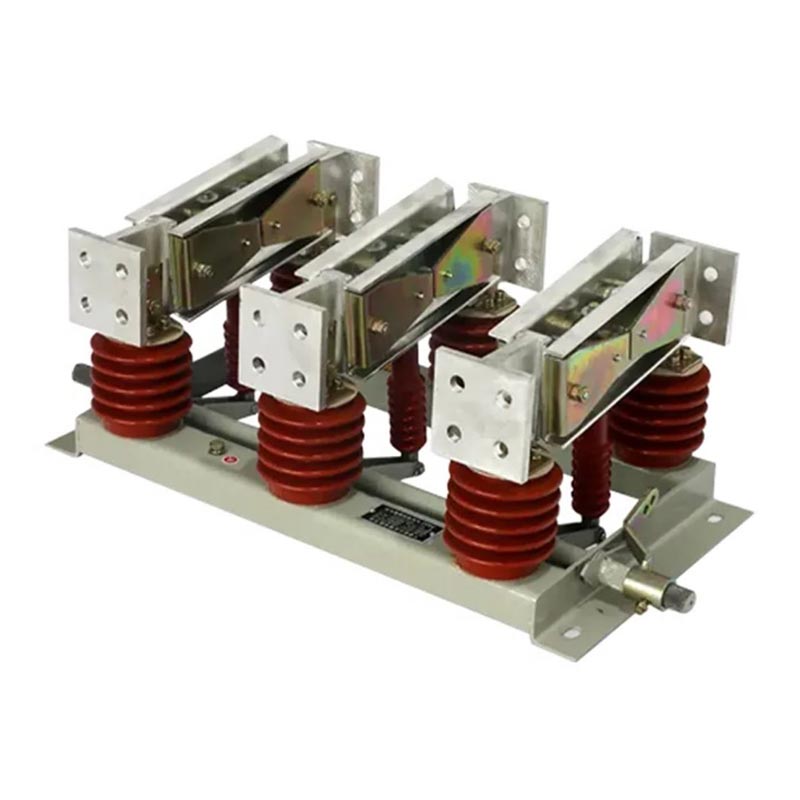

Katkesta lüliti 12kv 10kv 1000a 1250a

USune Disconnect Switch 12kV 10kV 1000A 1250A on põhitoode, mille on välja töötanud ettevõte, keskendudes tööstuslik kõrgepinge elektrijaotus. See on spetsiaalselt loodud generaatori pistikupesade ja kõrgepinge jaoks süsteemid, mis kohanduvad 10kV ja 12kV pingetasemetega ning katavad peavoolu 1000A ja 1250A.

12kV/10kV/1000A/1250A lahtiühendamislüliti koosneb kolmest sõltumatust ühepooluselisest seadmest ja seda saab ka paindlikult konfigureeritud kolmepooluselise integreeritud kõrgepinge elektriseadmena. Sellel on kompaktne struktuur, mugav töö ja usaldusväärne isolatsioon. Ettevõttesiseselt välja töötatud lipulaeva tootena vastab see isolatsiooni, maanduse ja reostuse vältimise nõuded erinevates töötingimustes. See saavutab usaldusväärse vooluahela ümberlülituse tühjad tingimused, moodustades selgelt nähtava isolatsioonikatkestuse, tagades hoolduspersonali ohutuse allikas.

Põhilised eelised

1. Täiustatud tehnoloogia ja stabiilne jõudlus

- Integreerib uusima kodumaise kõrgepinge elektritehnoloogia, optimeerib juhtivat vooluahelat ja isolatsiooni disain, vähendab kontakttakistust ja parandab suure voolu kandevõimet;
- Toetab sise- (N) ja väliskonfiguratsioone, valikulise maanduslülitiga (D) ja saastekindlate (W) tüüpidega kohaneda keeruliste töötingimustega;
- Kasutab ülitugevaid isolatsioonimaterjale ja roostekindlaid metallkomponente, mis on vastupidavad vananemisele ja korrosioonile, kasutusea pikendamine.

2. Nõuetele vastav ja sertifitseeritud, ohutu ja usaldusväärne

- GB 1985-2014 "Kõrgepinge vahelduvvoolu lahtiühendamislülitid ja maanduslülitid"
- GB/T 11022-2011 "Ühised tehnilised nõuded kõrgepinge lülitus- ja juhtimisseadmete standarditele"
- DL/T 486-2010 "Kõrgepinge vahelduvvoolu eralduslülitite ja maanduslülitite tellimise tehnilised tingimused"
- DL/T 593-2006 "Kõrgepinge lülitus- ja juhtimisseadmete tehnilised nõuded"

3. Tugev kohanemisvõime ja lai valik rakendusi

- Pinge/voolu spetsifikatsioonid: 10kV, 12kV; 1000A, 1250A, laiendatav 2000A-10000A suure vooluga mudelitele;
- Saadaval olevad tüübid: maanduseta, ühe maandusega, läbiva seina tüüp, mis vastab erinevatele paigaldusnõuetele;
- Keskkonnataluvus: lai töötemperatuuri vahemik -50 ℃ kuni +50 ℃, kõrgus ≤ 2000 m (kohandatav kõrgused üle 2500m), maavärinakindel magnituudiga 8, 20mm... Jäätumiskindel, sobib III ja IV klassile reostusalad.

Tehnilised parameetrid

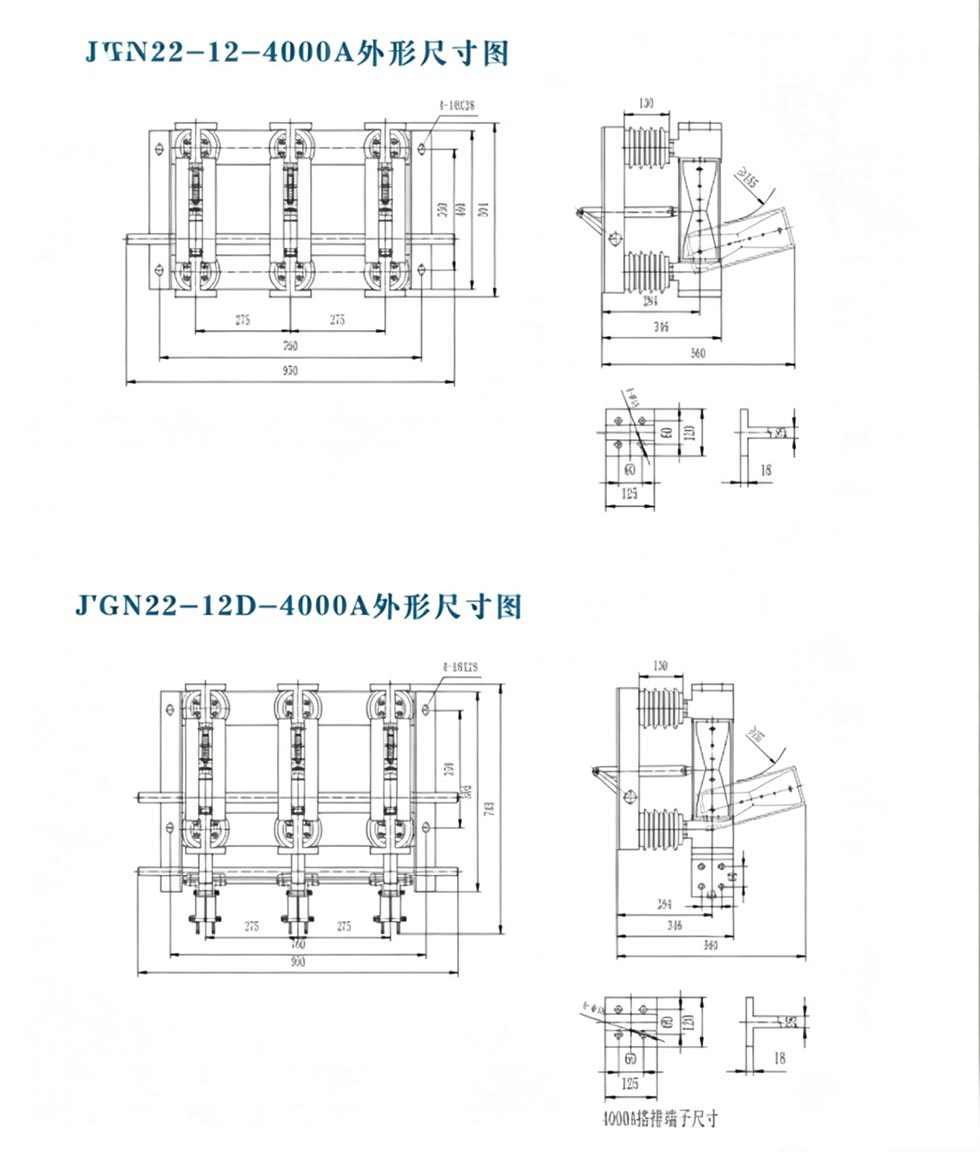

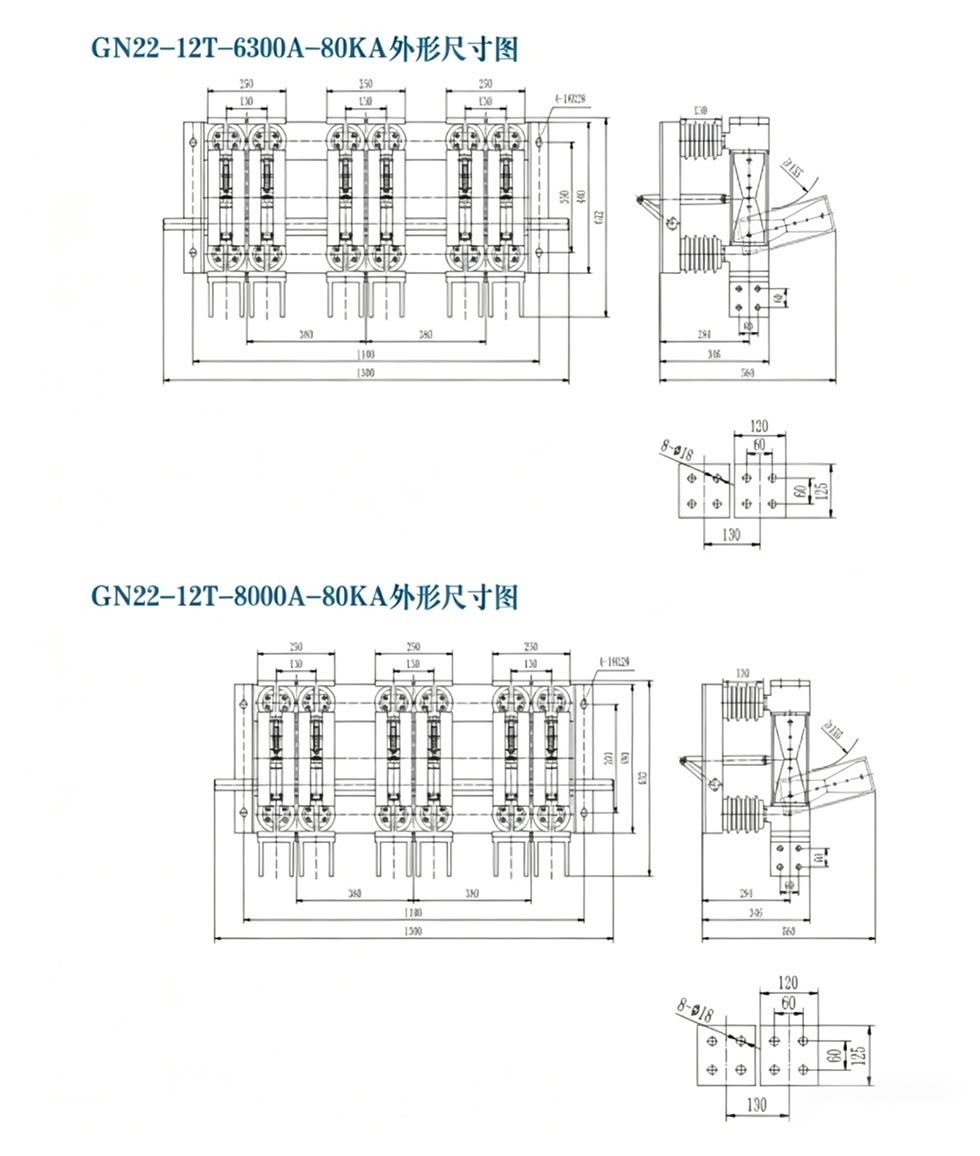

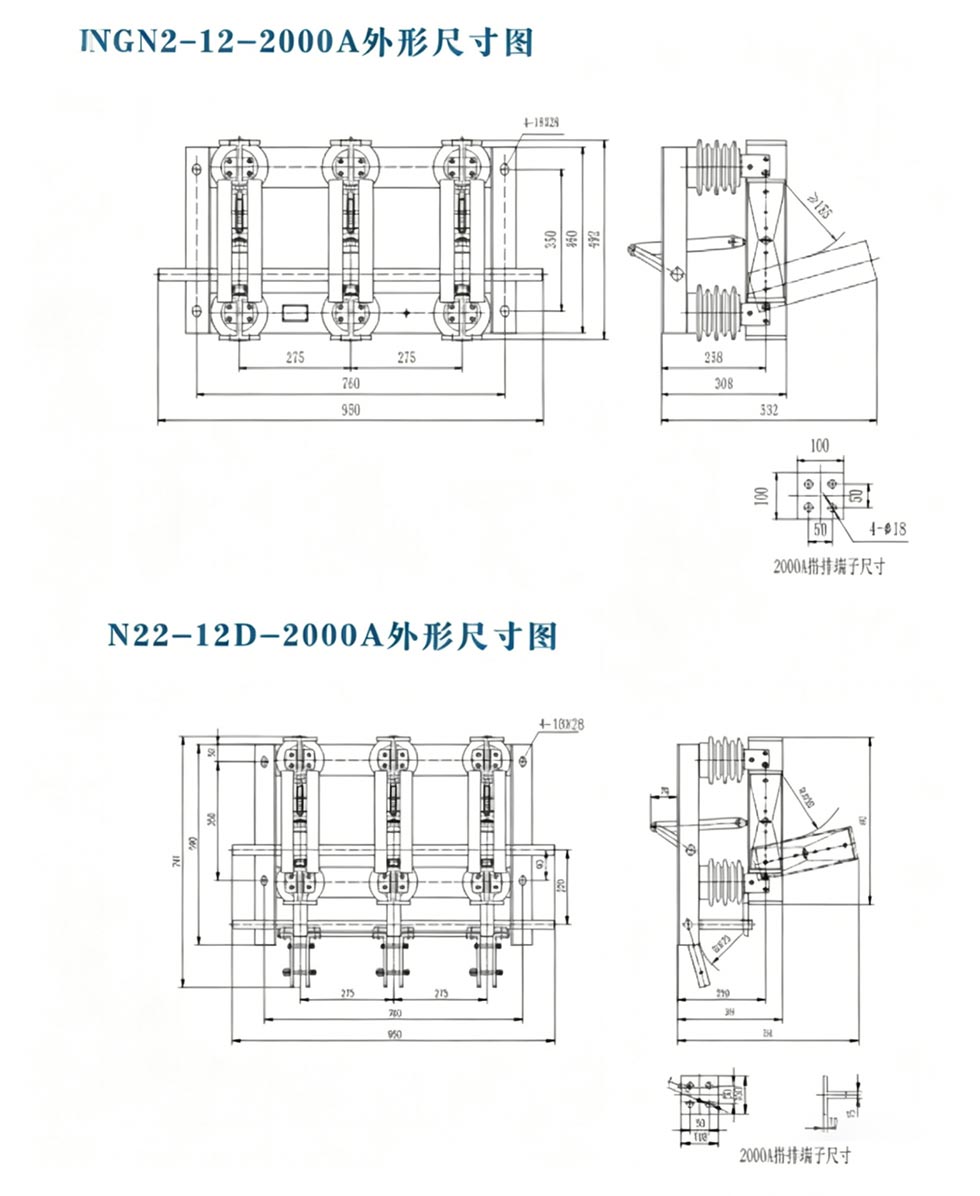

Välimine mõõde

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

Päris rakendusjuhtumid

Juhtum 1: 12 kV toitejaotussüsteemi uuendamine suures terasetehases

Riigile kuuluv terasetehas vajas oma 12kV kõrgepinge elektrijaotusruumide isolatsiooniseadmete uuendamist. The peamisteks väljakutseteks olid kõrge vooluga küte, halb väliskeskkonna saastekaitse ja kõrged hooldusohutusriskid. The Valiti välja USune GN□-12DW/1250A lahklüliti (maanduse ja saastekaitsega), mis sobib karmile välistingimustele tolmune keskkond. Selle 1250A nimivool vastab terasetootmise täiskoormusega töötamise nõuetele rida.

- Rakendamise tulemused: Seade on töötanud 2 aastat ilma ülekuumenemise ja isolatsioonita ebaõnnestumisi. Maandusfunktsioon on usaldusväärne ja isolatsioonikatkestus on hoolduse ajal selge. Hooldus efektiivsus on kasvanud 40%, mille tulemuseks on pikaajalised hulgiostutellimused kliendilt.

Juhtum 2: 10 kV generaatori väljundi isoleerimine suures soojuselektrijaamas

300 MW soojuselektrijaam, mis on vajalik isolatsiooniseadmete konfigureerimiseks 10 kV generaatori väljundis, mis nõuab kohanemisvõime kõrgel kõrgusel, kõrge voolu stabiilsus ja vibratsioonikindlus. Usune GN□-10/1000A siseruumides väljalülituslüliti valiti kohandatud kõrgmäestiku tugevdatud lahendusega, mis sobib taimepiirkondadele kõrgused ≤2200m ja vastupidav tugevatele vibratsioonitingimustele.

- Rakenduse tulemused: seadmed on stabiilselt töötanud 3 aastat, taludes suurte voolude mõju generaatori väljalaskeava juures ilma rikete või riketeta, pakkudes seadmele ohutut isolatsioonikaitset hooldusest ja muutumas elektrijaamade rakendusjuhtumiks.

KKK

K1: Mis vahe on Usune'i lahtiühendamislüliti 12kV 10kV 1000A 1250A ja tavalise lahtiühendamise vahel lülitid?

V: Põhiline erinevus seisneb suures voolukandevõimes ja keskkonnaga kohanemises. Tavaline lahtiühendamislülitite nimivool on ≤630A, samas kui Usune'i tooted keskenduvad 1000A ja 1250A kõrgele voolule stsenaariumid, juhtiva struktuuri optimeerimine soojuse tekke vähendamiseks; samal ajal nad toetavad kohandamine sise- ja välistingimustes kasutamiseks, saastekaitse, maandus jne ning talub äärmuslikke temperatuure -50 ℃ kuni +50 ℃, muutes need sobivaks karmides tingimustes, nagu terasevabrikud ja elektrijaamad, mis on tavalised tooted ei saa vastata.

K2: Kas see lahtiühendamislüliti toetab kasutamist kõrgel ja tugevalt saastatud keskkondades?

V: Jah. Standardmudel sobib kõrgustele ≤2000m ja saastetasemetele III-IV. ≥2500 m kõrgusel, ühilduvust saab parandada kohandatud lahenduste abil, nagu tugevdatud isolatsioon ja vähendatud nimivool. Tugevalt saastatud keskkondade jaoks on saadaval saastekindel (W) mudel, mis kasutab saastekindlat isolaatorid, et suurendada leekimisevastast võimekust. Seda mudelit on rakendatud mitmes kõrgmäestiku terases taimed ja elektrijaamad.

Q3: Mis on 12kV, 10kV, 1000A ja 1250A lahklülitite garantiiaeg? On paigaldusjuhend tagatud müügijärgne?

V: Usune pakub 2-aastast garantiid, mis hõlmab tasuta remonti ja osade asendamist mitteinimpõhjustatud rikete korral. garantiiaeg. Müügijärgne meeskond pakub tasuta paigaldusjuhiseid ja tehnilist koolitust ning võib aidata kasutuselevõtuga kaug- või kohapeal. Varustuse tagamiseks toetatakse ka kohandatud tehnilisi lahendusi kohandatavus kohapealsete tingimustega ja kõrvaldada hooldusprobleemid.
