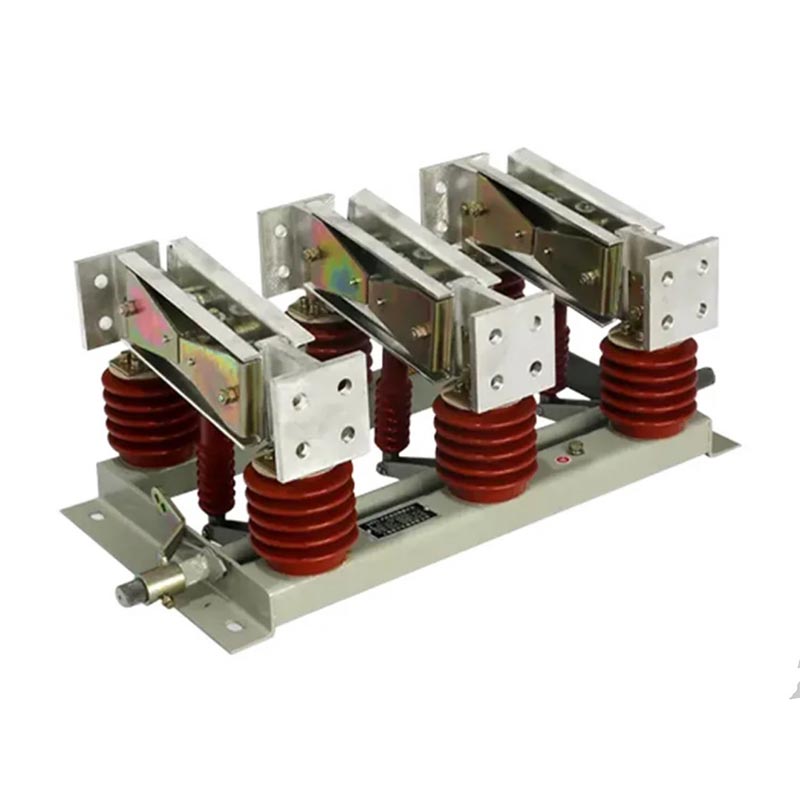

Siseõhu isolatsiooni lüliti

Usune GN-seeria siseõhu isolatsioonilüliti on kõrgepinge põhitoode, mille on iseseisvalt välja töötanud Zhejiang Usune Electric Co., Ltd., juhtiv kõrgepingeelektriseadmete tarnija Hiinas. Integreerides uusimad kodumaised teadus- ja arendustehnoloogiad ja tootmisprotsessid, see on spetsiaalselt loodud suure voolu jaoks töötingimused suurte elektrijaamade ja terasetehaste generaatorite väljalaskekohtades, täites turu tühimiku suure jõudlusega siseruumides kasutatavad kõrge voolu eralduslülitid.

Sellel lülitil on paindlik konstruktsioon, mis võimaldab selle kokku panna kolmeks sõltumatuks ühepooluseliseks seadmed või konfigureeritud kolmepooluselise integreeritud seadmena, et see sobiks erinevate ruumiliste paigutuste ja kasutusnõuetega, sõltuvalt saidi paigaldamise vajadustest. Selle põhifunktsioon on tagada töö ajal usaldusväärne vooluisolatsioon elektriseadmete ja -süsteemide hooldus. Luues selge katkestuse vooluringis, tagab see ohutuse hoolduspersonal ja seadmete terviklikkus, mis vastavad kõrgepinge ohutusisolatsiooni põhinõuetele elektrisüsteemid.

Toote disain ja mudeli kirjeldus

1. Struktuuridisaini eelised

Usune GN-seeria kasutab teaduslikult tugevat konstruktsiooni, mis ühendab kompaktse paigutuse ja mugava operatsiooni. Kolmepooluseline integreeritud konfiguratsioon säästab tõhusalt paigaldusruumi, samas kui sõltumatu ühepooluseline disain hõlbustab individuaalset hooldust ja asendamist, suurendades toote paindlikkust ja hooldatavus. Lülitis on kasutatud kvaliteetseid juhtivaid ja isoleerivaid materjale, tagades suurepärase juhtivuse parandades samal ajal isolatsiooni jõudlust ja kasutusiga, täites pikaajalise stabiilse töötamise nõuded siseruumides kõrgepingekeskkond.

2. Mudeli koodi selgitus

Usune GN-seeria siseõhu isolatsioonilüliti mudelinumbrid järgivad standardiseeritud kodeerimisreegleid, muutes need selgeks ja kergesti mõistetav, võimaldades klientidel valida sobiva spetsifikatsiooni vastavalt nende tegelikele vajadustele. Tüüpilised mudelid on GN□--20DW/8000--80. Iga koodi spetsiifilised tähendused (vasakult paremale) on järgmised:

- G: lahtiühendamislüliti (toote põhitüüp, mis näitab toote põhifunktsiooni toite eraldamiseks)
- N: sisemine tüüp (näitab, et toode on mõeldud siseruumides paigaldamiseks)
- □: disaini seerianumber (eristab samas seerias erinevaid disainiversioone)
- 20: nimipinge (ühik: kV, mis näitab kõrgeimat pinget, mida lüliti stabiilselt talub)
- D: maandusega lüliti (varustatud maandusfunktsiooniga, et tagada hoolduse ajal ohutu tühjendamine)
- W: saastevastane tüüp (täiustatud saastevastane jõudlus, sobib karmidesse sisekeskkondadesse, kus on kõrge saastetase)
- 8000: nimivool (ühik: A, näitab maksimaalset voolu, mida lüliti suudab pidevalt taluda)
- 80: nominaalne lühiajaline vastupidavusvool (ühik: kA, mis näitab maksimaalset lühisvoolu, mida lüliti saab peab vastu määratud aja jooksul)

Tehnilised parameetrid

Usune järgib professionaalse täpsuse põhimõtet; GN-seeria siseõhu isolatsioon... Lüliti uhke kõikehõlmavad tehnilised parameetrid, et rahuldada erinevaid vajadusi erinevates tööstuslikes stsenaariumides. Kõik parameetrid läbivad range tehase testimine ja kontrollimine, et tagada vastavus standarditele ja stabiilne toote jõudlus:

- Nimipinge: 12kV, 20kV, 35kV (kolm spetsifikatsiooni, mis sobivad erinevate kõrgepingesüsteemi konfiguratsioonidega)
- Voolu nimiväärtus: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (kaheksa spetsifikatsiooni, mis sobivad suure vooluga tingimused generaatori väljunditel)
- Toote tüüp: maanduseta, ühe maandusega, läbiva seina tüüp (kolm tüüpi, mis sobivad erinevatele paigaldustele keskkonnad ja funktsionaalsed nõuded)

Kasutustingimused

1. Ümbritsev temperatuur: -50℃～+50℃ (stabiilne töö äärmuslike temperatuuridega keskkondades)
2. Kõrgus: ≤2000m (kohandamisvõimet saab soovi korral suurendada kõrgustel ≥2500m)
3. Tuulerõhk: ≤700Pa (vastab tuule kiirusele ≤34m/s, sobib hästi ventileeritavasse sisekeskkonda)
4. Seismiline intensiivsus: ≤8 (talub mõõdukaid maavärina mõjusid, tagades stabiilse töö maavärinaohtlikes tingimustes alad)
5. Jää paksus: ≤20 mm (sobib külma sisekeskkonda, kus on võimalik jäätumine)
6. Saasteaste: III, IV klass (saastekindel disain, sobib kõrge tolmuga sisekeskkonda keemiline reostus)
7. Paigalduskoht: vaba süttimis- ja plahvatusohtudest, keemilisest korrosioonist ja tugevast vibratsioonist (kasutamise eritingimused saab kindlaks määrata kasutaja ja tootja vaheliste läbirääkimiste teel)

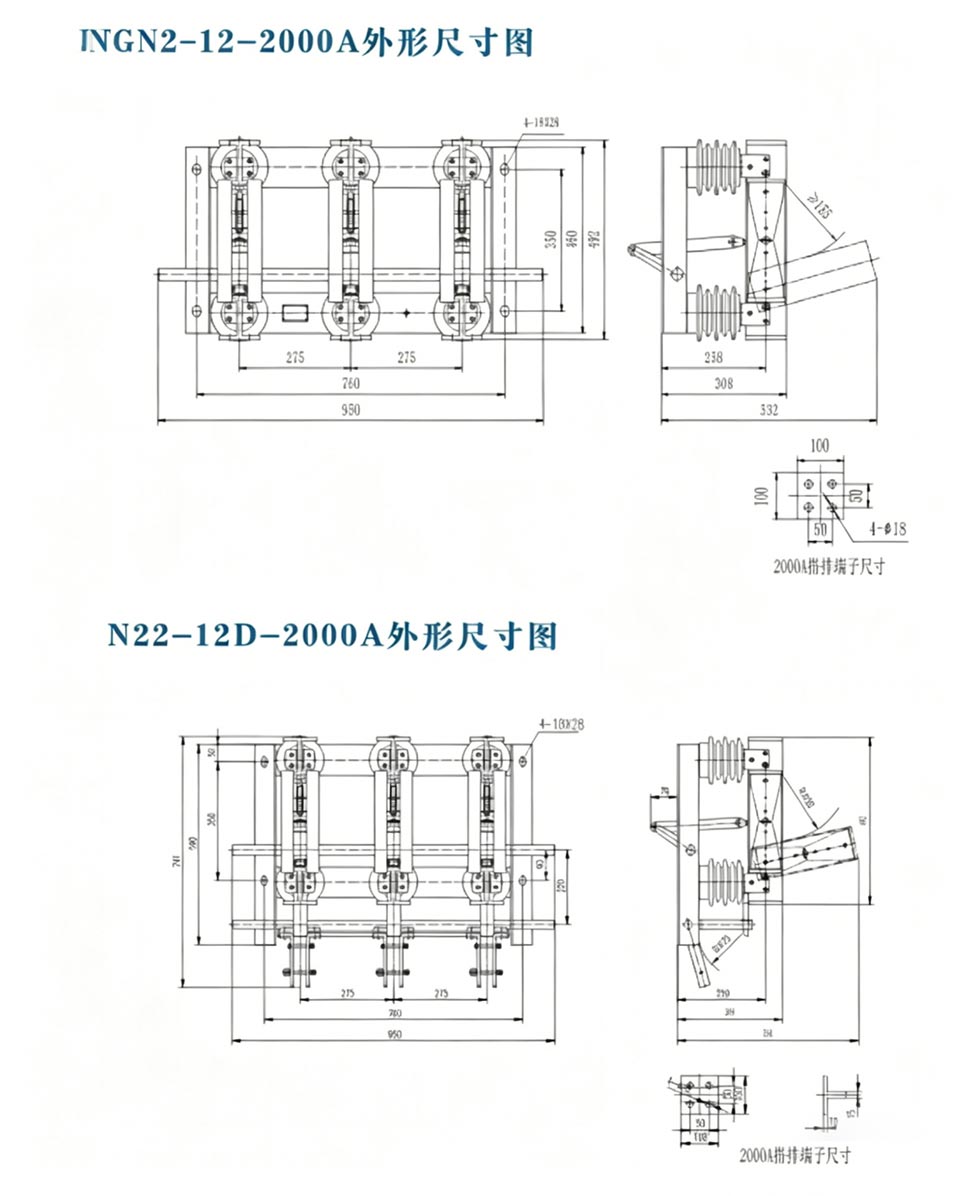

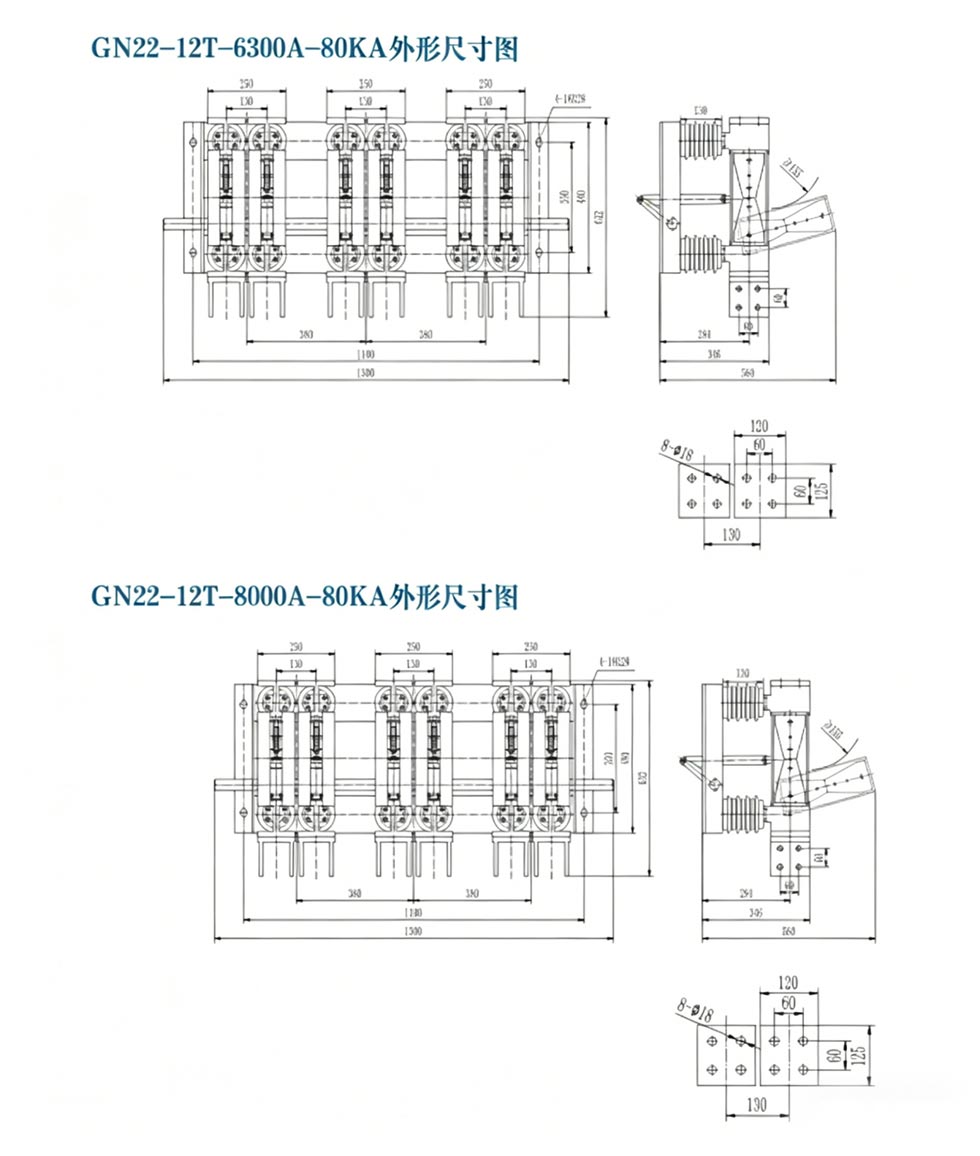

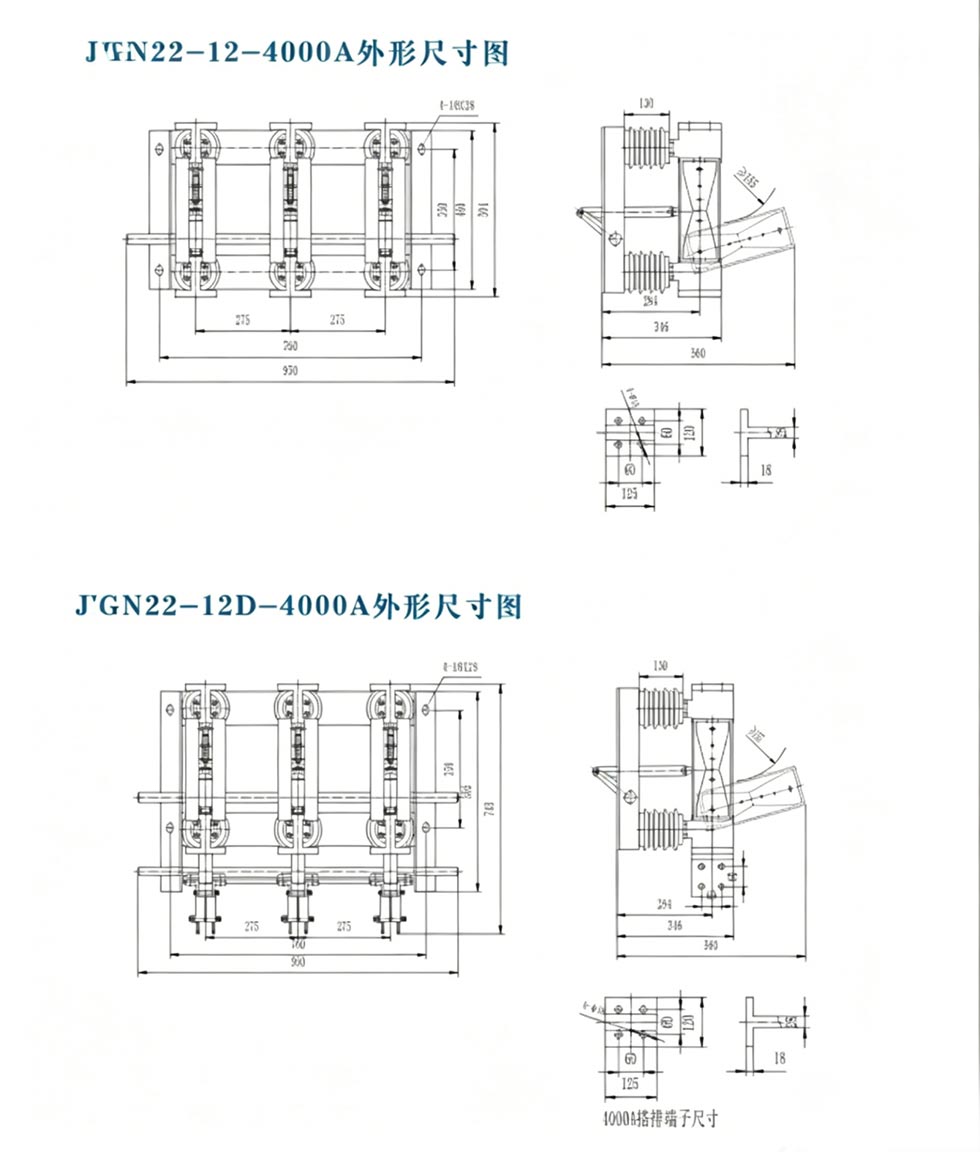

Välimine mõõde

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

Reaalmaailma rakendusjuhtum

Juhtumiuuring: suur söeküttel töötav elektrijaam Shandongis, Hiinas

Hiinas Shandongi provintsis asuv suur kivisöel töötav elektrijaam, mille installeeritud võimsus on 2 × 600 MW, vajab generaatori väljalaskeava suure voolu eralduslüliti, et tagada generaatorisõlmede ja võimsuse ohutu hooldus süsteem. Pärast põhjalikku uurimist ja võrdlust valis elektrijaam Usune GN seeria 20kV/8000A siseruumides kõrgepinge lahutuslüliti (maanduslülitiga, saastekindel tüüp). Määratud tootjana Usene pakub kohandatud paigaldusjuhiseid ja müügijärgset teenindust. Toode on stabiilselt töötanud kolm aastat selle kasutuselevõtust 2023. aastal.

Töötamise ajal pidas lüliti vastu tugeva voolu ja karmi sisekeskkonna katsele (saasteaste IV) ilma vigadeta, nagu halb kontakt või isolatsioonikahjustus. See täitis tõhusalt elektriisolatsiooni ülesande generaatorikomplekti hoolduse ajal, tagades hoolduspersonali ohutuse ja toite normaalse töö taim. Klient tunnustab kõrgelt toote toimivust ja Usune professionaalset teenindust ning on allkirjastanud a pikaajaline koostööleping Usunega, määrates selle eralduslülitite tarnijaks.

KKK

K1: Mis on Usune GN-seeria siseõhu isolatsioonilüliti põhifunktsioon ja kas seda saab kasutada katkestamiseks koormusvool?

A1: Põhiülesanne on tagada usaldusväärne toiteeraldus elektriseadmete hoolduse ajal ja süsteemid. Luues vooluringis selge katkestuse, tagab see hoolduspersonali ja seadmete ohutuse. See Oluline on rõhutada, et see toode on toiteeraldusseade, mitte koormuse eralduslüliti. See ei saa kasutada koormusvoolu või lühisvoolu katkestamiseks; seda saab kasutada ainult siis, kui ahel on koormamata või pärast koormusvoolu katkestamist muude lülitusseadmete poolt.

K2: Kas Usune GN-seeria siseõhu isolatsioonilülitit saab kohandada nii, et see vastaks konkreetsetele kohapealsetele kasutustingimustele?

A2: Jah. Professionaalse tootjana omab Usune laiaulatuslikke uurimis- ja arendustegevuse ning kohandamisvõimalusi. Sest kasutajad, kellel on erilised kasutustingimused (nt kõrgus ≥2500 m, eriline saastetase või spetsiaalne paigaldus ruumivajadus), saame teha põhjalikku suhtlust, et kohandada toote disaini ja parameetreid vastavalt tegelikud kohapealsed tingimused, pakkudes kohandatud lahendusi. Erilised kasutustingimused määratakse kindlaks läbi läbirääkimised kasutaja ja tootja vahel, et tagada toote sobivus kohapealseks tööks keskkond ja tegelikud vajadused.
