Siseruumide koormuse katkestuslüliti

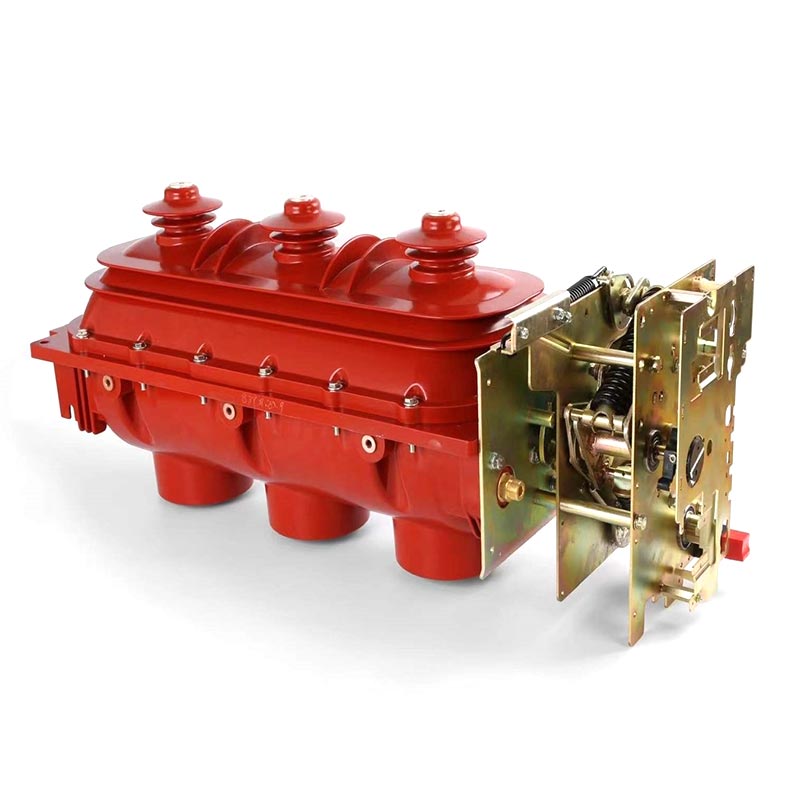

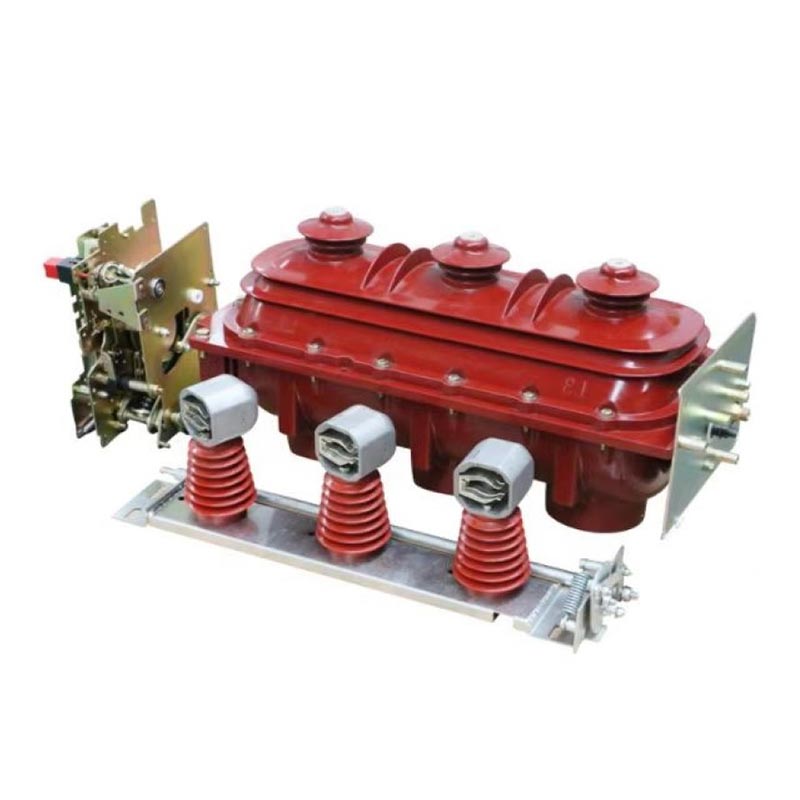

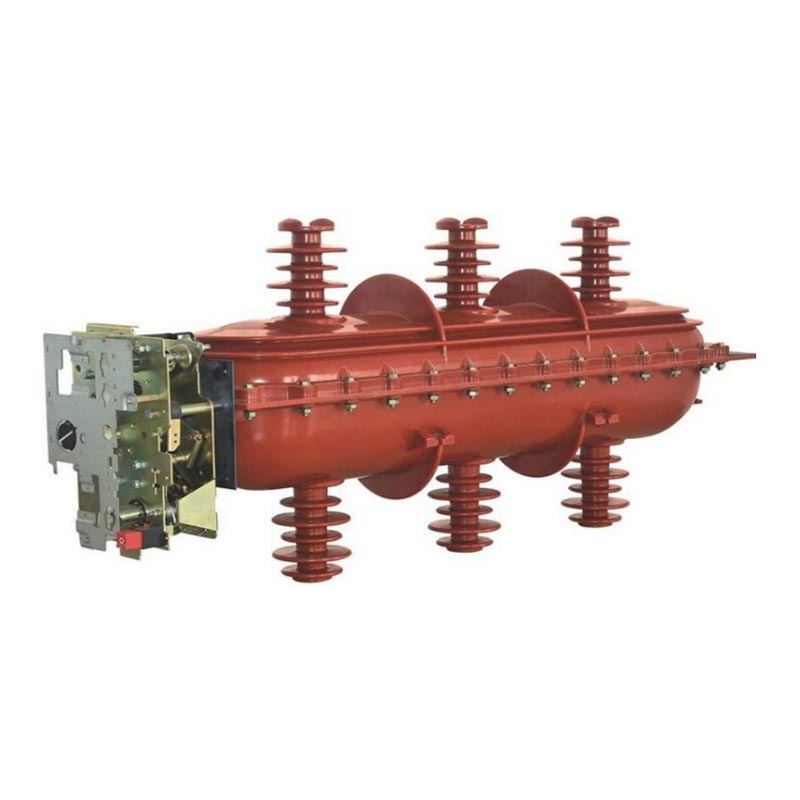

Usune FLN36-40.5 siseruumide koormuse katkestuslüliti on sõltumatult välja töötatud kõrgepinge põhikomponent. ja seda toodab Zhejiang Usene Electric. See on spetsiaalselt loodud turvalise ja tõhusa toite jaoks 35 kV nimipinge stsenaariumide jaotusvajadusi ja on tänapäevase elektrijaotuse võtmeseade süsteemid, mis sobivad eriti ringvõrkudele ja kaheradiaalsetele toitesüsteemidele, mängides tagamisel olulist rolli stabiilne ja ohutu jõuülekanne ja -jaotus. See toode suudab koormusvoolu iseseisvalt sisse ja välja lülitada ja ülekoormusvoolud või kombineerida see järjestikku voolu piirava kaitsmega, et asendada kaitselüliti. Koormuslüliti tegeleb erinevate koormusvoolude lülitamisega, voolu piirav kaitsme aga katkestusega tugevate ülekoormusvoolude ja lühisvoolude eest, saavutades elektrisüsteemi mitmetasandilise kaitse. Selle kompaktne struktuur, lihtne paigaldamine ja hooldusvaba töö muudavad selle ideaalseks tooteks linna elektrivõrkudele uuendused ja tööstusliku elektrijaotuse optimeerimine.

Toote omadused

1. Struktuurilised eelised

Siseruumides kasutataval koormuse katkestuslülitil on topeltkatkestus, kolme asendiga, pöörlev liikuv kontaktkonstruktsioon, mis on varustatud kolme asendiga kaarkustutuskamber (avatud-kinni-maa), mis tagab sujuva lülitumise erinevatel töödel tingimused ja süsteemi stabiilsuse parandamine. Üldine kolmefaasiline paigalduskonstruktsioon pakub head sünkroonimist, vähem komponente ning mugav kasutuselevõtt ja paigaldamine, vähendades kohapealse ehitamise raskusi ja hooldus.

2. Isolatsiooni jõudlus

Lüliti kasutab suletud montaaži jaoks ülemist ja alumist epoksüvaigust valatud kesta. Peaahel ja maandus vooluringisüsteemid on kõik kesta sees, isoleerides tõhusalt väliskeskkonna ja hoides ära tolmu ja niiskuse korrosioon. Murdepunktide kõrge isolatsioonitugevus ja suur roomamiskaugus koos väljaminevate klemmide pinget võrdsustav varjestus suurendab veelgi isolatsiooni töökindlust ja vastab kõrgepinge elektrijaotussüsteemide ranged nõuded.

3. Ohutusvõime

Suurepärane turvalisus. Sisemise kaare rikke korral väliskesta nõrk tagumine struktuur puruneb ja kapi ülaosas asuv rõhualandusklapp avaneb, väljutades ülerõhu õhuvoolu väljaspool kappi, vältides seadmete kahjustusi ja isiklikke ohutusriske. Varustatud viiekindla blokeeringuga funktsiooni, välistab see põhimõtteliselt väärkasutamise, tagades operaatorite ja seadmete ohutuse.

4. Kasutuslihtsus

Indoor Load Break Switch toetab nii käsitsi kui ka elektrilist töörežiimi, kohandudes paindlikult kohaga nõuetele, pakkudes mugavust ja usaldusväärsust. Sellel on hooldusvaba disain, pikk elektri- ja mehaaniline eluiga, vähendades hilisemaid hoolduskulusid. Jaotusseade on valmistatud täielikult alumiiniumtsingist plaat, mis pakub korrosioonikindlust ja kõrget mehaanilist tugevust, sobib erinevateks sisetingimustes töötamiseks.

Tehnilised eelised

1. Kõrge isolatsiooniohutus: primaarse kõrgepinge isolatsioonikonstruktsiooni kasutamine suure varu ja IP33-ga kaitsereitinguga, suurendab see tõhusalt eesmise tööruumi isolatsiooni ohutustaset operaatorite isikliku ohutuse kaitsmine.

2. Lai kasutusala: sobib kompaktsete, miniatuursete ja sageli kasutatavate stsenaariumide jaoks, mida kasutatakse laialdaselt linnas elektrivõrgud, tööstuslik ja kaubanduslik elektrijaotus ning uus energiavõrguühendus, mis vastab erinevatele vajadustele erinevad stsenaariumid.

3. Integreeritud disain: kompaktne kombineeritud lüliti disain, integreeritud isolatsioonilüliti ja maandusfunktsioonid, seadmete ruumi hõivatuse vähendamine ja elektrijaotussüsteemi integreerimise hõlbustamine.

4. Kõrge töökindlus: kasutab suure töökindlusega SF6 koormuslülitit. SF6 gaasirõhk on madal, töö on usaldusväärne ja gaasi säilivusaeg võib ulatuda 20 aastani, välistades vajaduse sagedase gaasi täiendamise ja tagamise järele pikaajaline stabiilne töö.

Tehnilised parameetrid

Kaare kustutamise põhimõte

See siseruumides oleva koormuse katkestuslüliti kasutab kaarekustutusainena SF6 gaasi, millel on suurepärane kaarekustutusvõime ja isolatsiooni jõudlus. Kui lüliti katkestab voolu, tekib eraldumisel koheselt kaar liikuvad ja statsionaarsed kontaktid. Püsimagneti magnetväljast juhituna liigub kaar kiiresti ja pikeneb, olles samal ajal pidevalt ioniseeritud ja jahutatud gaasiga SF6, kustub lõpuks siis, kui vool ületab nulli, saavutades ohutu ja kiire voolukatkestuse.

Kahekordne murdepunkti kaugus tagab kõrge isolatsiooni ja purunemisisolatsiooni taseme. Püsimagneti kasutamine pöörleva kaare põhimõttel, sellel on madal tööenergiatarve, tugev kaarekustutusvõime ja minimaalne kontaktide kulumine, pikendades tõhusalt lüliti elektrilist eluiga.

Kasutustingimused

Toote stabiilse töö tagamiseks peavad paigaldamisel ja kasutamisel olema täidetud järgmised tingimused:
1. Kõrgus: Mitte üle 1000 meetri (tellimisel tuleb täpsustada erinõuded);
2. Ümbritsev temperatuur: -25℃～+40℃;
3. Suhteline õhuniiskus: päeva keskmine ≤95%, kuu keskmine ≤90%;
4. Seismiline intensiivsus: ei ületa B-klassi;
5. Välisõhk, mis ei sisalda tõsiseid saasteaineid, nagu tolm, suits, keemilised söövitavad ained, tuleohtlikud gaasid, bensiin ja soolapihusti.

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

Praktiline rakendusjuhtum

Hiina kõrgepingeseadmete professionaalse tootjana tarnis Yu Shun Electric FLN36-40.5 Siseruumides kasutatavad koormuse katkestuslülitid suuremahulise linna elektrivõrgu uuendamise projekti jaoks Ida-Hiinas. Projekt hõlmas 35kV jaotusliinid kaheksas linnapiirkonnas, mis hõlmavad elamupiirkondi, kaubanduskeskusi ja tööstusparke, ülikõrgete nõuetega toiteallika stabiilsusele ja ohutusele.

Enne uuendamist kannatas olemasolev jaotusseade halva isolatsiooni, sagedase hoolduse ja madala ohutuse tõttu, ei suuda täita linna elektrivõrgu arendamise vajadusi. Pärast selle toote valimist saavutati projekt kolm peamist täiustust: esiteks, viiekindel blokeerimis- ja kaarekustutuskonstruktsioon vähendab väärkasutust ja kaare vead, süsteemi ohutuse parandamine; teiseks vähendab hooldusvaba disain igakuist hooldusaega 80% võrra. tegevus- ja hoolduskulude vähendamine; ja kolmandaks, kompaktne struktuur kohandub siseruumide paigaldusruumiga linna alajaamade jaoks, hõlbustades elektrijaotussüsteemi integreerimist. Tootel pole tõrkeid esinenud enam kui kahe tegevusaasta jooksul, tagades stabiilse toite enam kui 500 000 elanikule ja üle 300 ettevõttele, pälvides kõrge tunnustuse projekti omanikult ja kohalikult toiteosakonnalt. Usene Electric kui tarnija, pakkus igakülgseid müügijärgseid teenuseid, sealhulgas kohapealset paigaldusjuhendit ja tehnilist koolitust.

KKK

K1: Mis on Usune FLN36-40.5 siseruumides asuva koormuslüliti kasutusiga ja kas on vaja regulaarset hooldust?

A1: tootel on hooldusvaba disain, millel on pikk elektriline ja mehaaniline eluiga. SF6 gaas säilivusaeg võib ulatuda 20 aastani. Tavalistes kasutustingimustes pole regulaarset hooldust vaja; ainult perioodiline vaja on kontrollida seadme korpust, töömehhanismi ja gaasirõhku (vajadusel). Kõik Usune tooted läbima enne tehasest lahkumist range kvaliteeditesti, et tagada toote eluiga ja töökindlus.

2. küsimus: millised on erinevused selle siseruumides kasutatava koormuse kaitselüliti ja traditsioonilise kaitselüliti vahel? stsenaariumid, kas see võib kaitselülitit asendada?

A2: Põhiline erinevus seisneb selles, et koormuse katkestuslüliteid kasutatakse peamiselt koormusvoolude ja ülekoormuse sisse- ja väljalülitamiseks voolud, samas kui traditsioonilised kaitselülitid võivad lisaks katkestada lühisvoolu. See toode, kombineerituna järjestikku voolu piirava kaitsmega, võib asendada kaitselüliti: vastutab koormuse kaitselüliti erinevate koormusvoolude sisse- ja väljalülitamiseks, samas kui voolu piirav kaitse tuleb toime suure ülekoormuse ja lühisvoolu katkestus. See sobib 35 kV ringvõrkudele ja kaheradiaalsetele toitesüsteemidele (näiteks nagu linna elektrivõrgu harud, tööstuslikud ja kaubanduslikud jaotusruumid jne), vähendades samal ajal seadmekulusid süsteemi ohutuse tagamine. Hiina professionaalse tootjana suudab Yushun Electric pakkuda professionaalset tehnikat juhised, mis aitavad klientidel sobivaid lahendusi valida.
