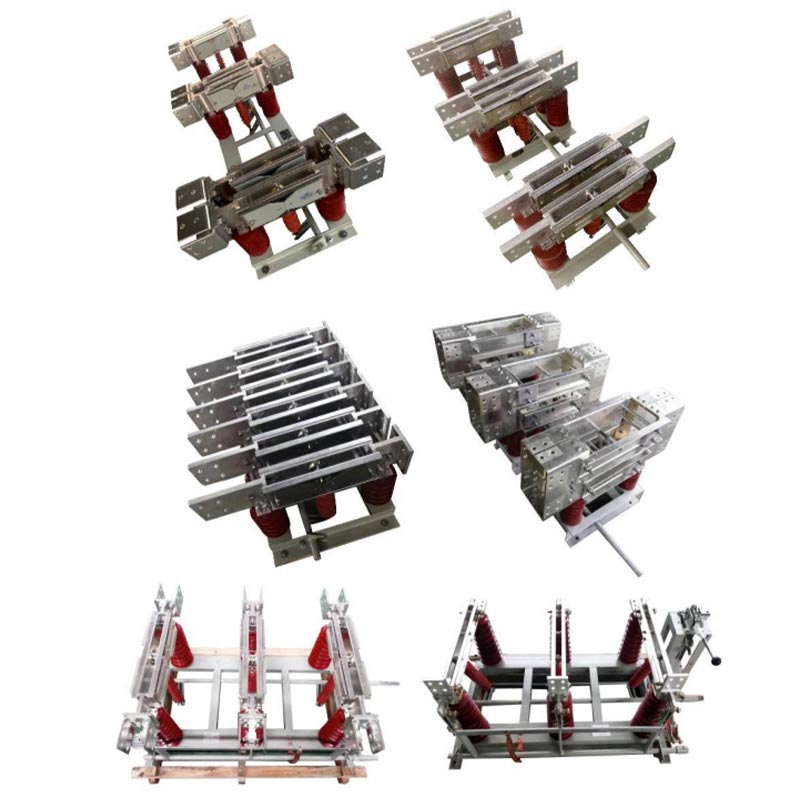

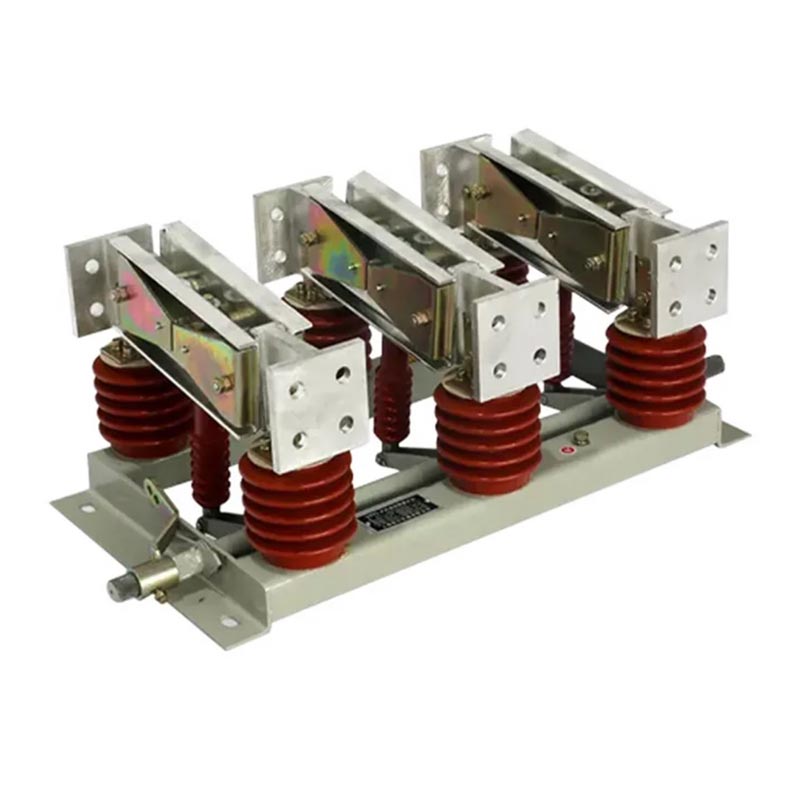

Sisetüüpi isolatsioonilüliti

GN-seeria sisetüüpi isolatsioonilüliti on koormuseta lülitusseade, mis on spetsiaalselt loodud siseruumides kasutamiseks kõrgepingesüsteemid. See saavutab füüsilise toite katkestamise, pakkudes nähtava isolatsioonipilu, muutes selle eraldusvõimetuks oluline seade elektriseadmete ja -süsteemide ohutuks hoolduseks.

Struktuursed omadused

1. Modulaarne disain: koosneb kolmest sõltumatust ühepooluselisest seadmest, mida saab paindlikult ühendada kolmepooluseliseks integreeritud struktuur, kohandatav erinevate paigaldusstsenaariumidega.

2. Kõrge voolu juhtivussüsteem: kasutab ülitugevaid vasesulamist kontakte, pakkudes suurepärast juhtivust ja termiline stabiilsus, mis talub pikaajalist tööd kuni 10 000A vooluga.

3. Usaldusväärne isolatsioonivõime: varustatud kvaliteetsete saastevastaste isolaatoritega, mis sobivad III klassi ja IV saastekeskkonnad.

4. Valikuline maanduslüliti: mõnel mudelil on maanduslüliti, mis tagab isolatsiooni ohutu maandamise vooluringi ja tööohutuse suurendamine.

Mudeli kirjeldus

Kohaldatavad standardid

Professionaalse kõrgepingeelektriseadmete tarnijana järgib Usune rangelt riiklikke ja tööstuslikke nõudeid standardid toote kvaliteedi ja ohutuse tagamiseks:

- GB 1985-2014 "Kõrgepinge vahelduvvoolu lahtiühendamislülitid ja maanduslülitid"
- GB/T 11022-2011 "Ühised tehnilised nõuded kõrgepinge lülitus- ja juhtseadmete standarditele"
- DL/T 486-2010 "Kõrgepinge vahelduvvoolu lahutuslülitite ja maanduslülitite tehnilised tellimistingimused"
- DL/T 593-2006 "Tehnilised nõuded kõrgepinge lülitus- ja juhtseadmetele"

Tehnilised parameetrid

1. Pinge ja voolu spetsifikatsioonid

- Pinge nimipinge: 12kV, 20kV, 35kV
- Nimivool: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Nimetatud lühiajaline vastupidavusvool: maksimaalselt 80 kA

2. Tootekategooriad

- Funktsiooni järgi: maanduseta, ühe maandusega, läbiva seina tüüp
- Töömeetodi järgi: käsitsi, elektriline (valikuline)

Kasutustingimused

Sisetüüpi isolatsioonilüliti sobib karmidesse tööstuskeskkondadesse ja sellel on lai kohanemisvõime:

1. Ümbritsev temperatuur: -50 ℃ ~ +50 ℃
2. Kõrgus: ≤2000m (kõrgust ≥2500m saab kohandada, et parandada kohanemisvõimet)
3. Tuule rõhk: ≤700Pa (vastab tuule kiirusele ≤34m/s)
4. Seismiline intensiivsus: ≤8
5. Jäätumise paksus: ≤20mm
6. Saasteaste: III, IV klass
7. Paigalduskeskkond: ei esine tule- ega plahvatusohtlikke ohte, keemilist korrosiooni ega tugevat vibratsiooni

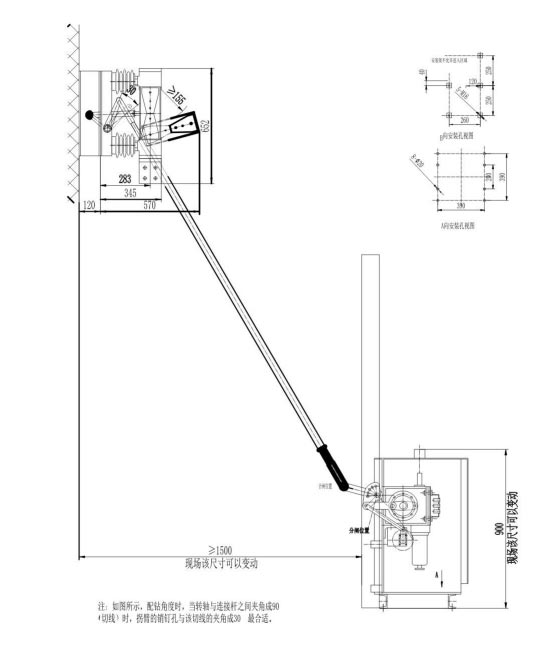

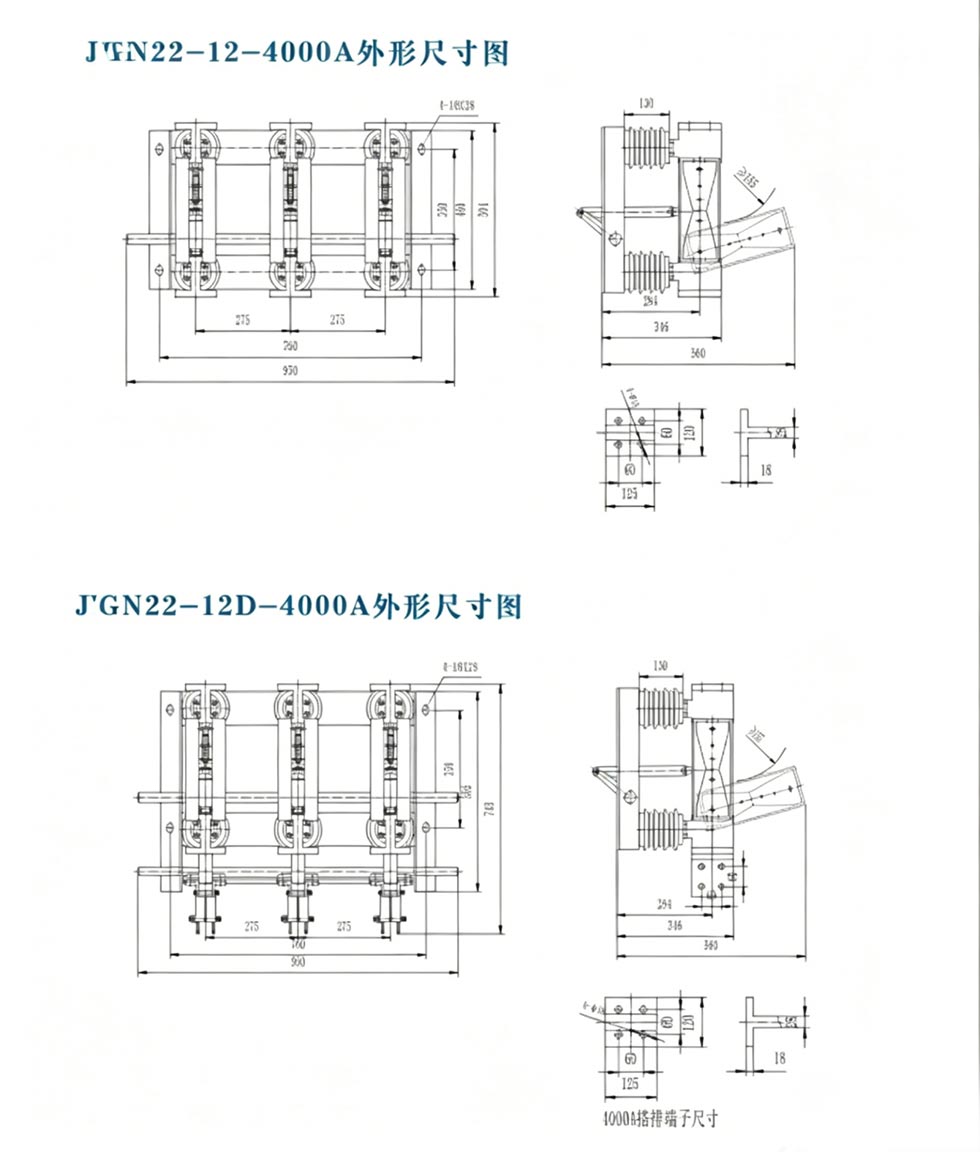

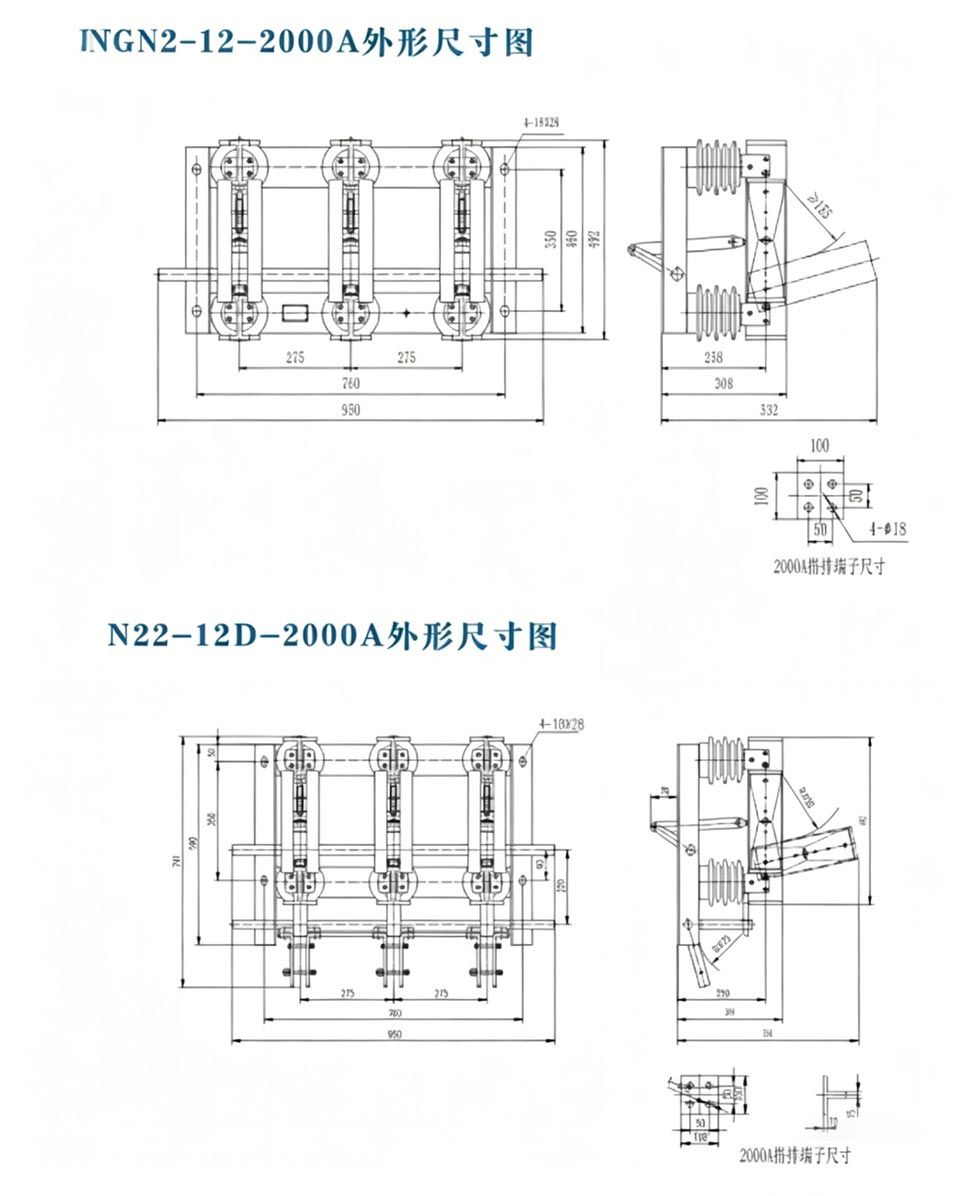

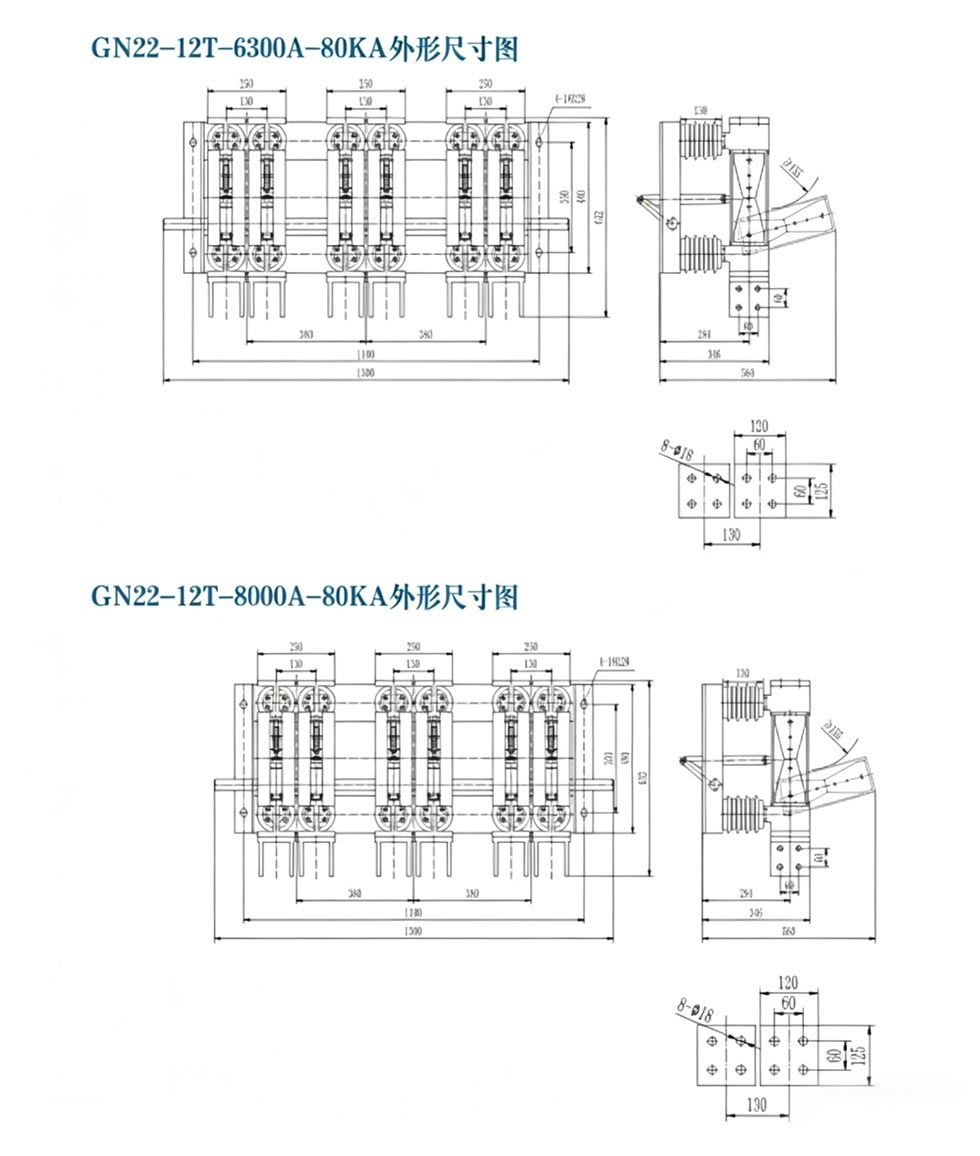

Välimine mõõde

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

Praktiline rakendus

Juhtum: Ida-Hiina suur terasetehas pidi varustama oma 20 kV generaatori väljalaskesüsteemi suure vooluisolatsiooniga varustus. Taimekeskkond oli karm (kõrge tolmune, IV klassi saaste) ja kõrgete voolunõuetega (8000A), seades seadmete töökindlusele ranged nõuded. Lõppkokkuvõttes valis tehas välja Usune GN□-20DW/8000-80 lahklüliti. Peamised põhjused olid selle saastekindel disain ja kohanemisvõime IV klassiga saastekeskkond, 8000A nimivool, mis vastab generaatori väljundkoormusele ja integreeritud maanduslüliti hooldusohutuse tagamine. Alates kasutuselevõtust 2023. aastal on seadmed stabiilselt töötanud üle kahe aasta, pakkudes igakuise hoolduse ajal usaldusväärset isolatsiooni, välistades elektrilöögi ohu. The saastekindlatel isolaatoritel ei ole ilmseid vananemis- ega tühjenemisjälgi, mis vähendab oluliselt hooldust sagedus ja kulud, mis tõestab, et Usune GN seeria lahklüliti on ideaalne valik raskeveokite jaoks tööstuslikud elektrisüsteemid.

KKK

K1: Mis vahe on lahklüliti ja koormuslüliti vahel?

A1: Lahtilüliti on koormuseta lülitusseade, millel puudub kaarekustutusvõime; sellega on ainult harjunud isoleerige vooluahel pärast seda, kui kaitselüliti on koormuse lahti ühendanud. Koormuslüliti võib teatud koormuse lahti ühendada praegune. GN-seeria lahklüliti tagab nähtava isolatsioonipilu, tagades töö ajal absoluutse ohutuse hooldus.

K2: Kas GN-seeria siseruumide tüübi isolatsioonilüliti võib suurel kõrgusel (≥2500 m) normaalselt töötada?

A2: Jah. Standardmudel sobib kõrgusele ≤2000m. ≥2500 m kõrgusel võib Usune parandada isolatsiooni ja mehaaniline jõudlus vastavalt kasutaja vajadustele, et tagada seadmete stabiilne töö.

Q3: Millist hooldust on vaja GN-seeria lahtiühendamislülitite jaoks?

A3: Regulaarne hooldus hõlmab: (1) isolaatorite pragude ja tühjendusjälgede kontrollimist; (2) Kontaktrõhu katsetamine ja temperatuur (≤70 ℃ nimivoolul); (3) maanduslüliti ja blokeerimisseadme terviklikkuse kontrollimine; (4) Töömehhanismi korrapärane määrimine. Nõuetekohane hooldus tagab 20-30 aasta pikkuse kasutusea.

Usune GN-seeria siseruumide isolatsioonilüliti ühendab endas täiustatud tehnoloogia, usaldusväärse jõudluse ja laiaulatusliku kohanemisvõime, muutes selle eelistatud tooteks suurte elektrijaamade, terasetehaste ja tööstuslike elektrisüsteemide jaoks. Nagu Hiina kõrgepingeelektritööstuse juhtiv tootja Zhejiang Usune Electric Co., Ltd., kes tugineb selle professionaalne uurimis- ja arendusmeeskond, range kvaliteedikontrollisüsteem ja rikkalik projektikogemus pakuvad kasutajatele kvaliteetseid tooteid ja kohandatud lahendusi. Olenemata sellest, kas tegemist on uute projektide või seadmete uuendamisega, võib see pakkuda ohutut, stabiilne ja tõhus toiteeralduskaitse.
