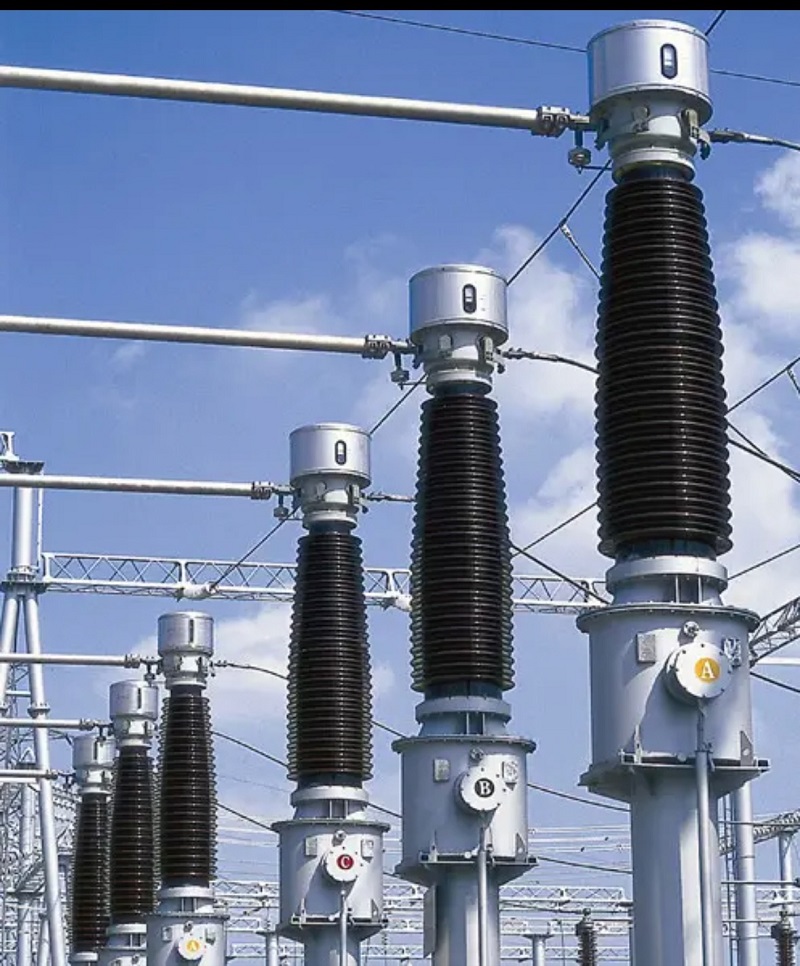

LB6-110kV voolutrafoon kõrgepinge voolutrafo, mis on mõeldud voolu mõõtmiseks, energia mõõtmiseks ja releekaitseks 110kV vahelduvvoolusüsteemides. See trafo, mis sobib 50 Hz ja 60 Hz elektrivõrkudele, tagab alajaamade, jõuülekandesüsteemide ja tööstuslike elektriseadmete jaoks stabiilse jõudluse ja kõrge mõõtetäpsuse.
Täiustatud õliga sukeldatud isolatsioonitehnoloogia ja täielikult suletud konstruktsiooniga LB6-110kV voolutrafo tagab suurepärast elektriisolatsiooni, usaldusväärse töö ja pika kasutusea nõudlikes kõrgepinge töötingimustes.
LB6-110kV seeria voolutrafo kasutab kõrgepingerakenduste jaoks professionaalset disaini. Tootemudel esindab selle peamisi tehnilisi omadusi:
Trafo on varustatud mitme sekundaarmähisega, sealhulgas üks mõõtemähis täpsusklassiga 0,5 ja kolm kaitsemähist. Mitme sekundaarmähise konfiguratsioon võimaldab usaldusväärset voolu mõõtmist ja kaitsefunktsioone erinevate toitesüsteemi nõuete jaoks.
LB6-110kV voolutrafotoetab mitut voolusuhte konfiguratsiooni, muutes õlikonservaatori välise ühendusdetaili ühendusmeetodit. Jadaühendamisel on voolusuhe a/c, samas kui paralleelühendus annab voolusuhteks 2*a/c.
See paindlik disain võimaldab sama trafo mudelit kohaneda erinevate töönõuetega, vähendades seadmete asenduskulusid ja parandades rakenduste mitmekülgsust kõrgepingesüsteemides.
Voolutrafo LB6-110kV on loodud töökindlaks tööks erinevates keskkonnatingimustes:
Madalamate temperatuuride või eriliste keskkonnanõuetega rakenduste puhul saab tootjaga arutada kohandatud lahendusi vastavalt projekti tingimustele.
LB6-110kV voolutrafo kasutab õliga sukeldatud konstruktsiooni, mis koosneb kütusepaagist, trafo korpusest, portselanpuksist, õlikonservaatorist ja ekspanderist. Trafo korpus on sukeldatud isolatsiooniõlisse ning sisaldab primaar- ja sekundaarmähiseid, mis on loodud stabiilse elektrilise jõudluse tagamiseks.
Primaarmähisel on U-kujuline struktuur. Peamisel isolatsioonisüsteemil kasutatakse mahtuvuslikku õli-paberist isolatsioonitehnoloogiat, mille isolatsioonikihtide vahele on paigutatud mitu mahtuvuslikku ekraani. Sisemine ekraan ühendub suure potentsiaaliga, samal ajal kui välimine ekraan on maandatud, parandades isolatsiooni jõudlust ja tööohutust.
Primaarmähise juht on jagatud kaheks osaks, millel on neli klemmiga ühendatud õlikonservaatoriga. Voolu suhet saab reguleerida välise juhtmestiku muutmisega, pakkudes paindlikke konfiguratsioonivõimalusi.
Sekundaarmähis paigaldatakse primaarmähise alla olevale toele. Kõik sekundaarsed klemmid ja välisekraani klemmid on ühendatud trafo paagi harukarbiga, tagades mugava paigaldamise ja hoolduse.
Voolutrafol LB6-110kV on praktiline ühenduskonstruktsioon ja ühenduskarbi põhja on paigaldatud välised juhtmeklambrid. Nii harukarbil kui ka kütusepaagil on maanduspoldid, mis võimaldavad sekundaarmähise ja kogu trafo konstruktsiooni kindlat maandust.
Trafo kasutab polaarsust vähendavaid omadusi. Kui primaarvool voolab punktist P1 kuni P2, liigub sekundaarvool läbi välise vooluahela punktist S1 kuni S2 või S3, tagades mõõtmis- ja kaitsesüsteemide jaoks täpse vooluülekande.
Tänu oma kõrgepingele ja usaldusväärsetele kaitsefunktsioonidele kasutatakse LB6-110kV voolutrafot laialdaselt:
LB6-110kV voolutrafo ühendab endas täpse mõõtmise, usaldusväärse isolatsiooni, paindliku voolusuhte disaini ja vähese hooldusega töö. Selle täielikult suletud õliga sukeldatud struktuur tagab stabiilse jõudluse kõrgepingekeskkonnas, muutes selle usaldusväärseks lahenduseks kaasaegsetele elektrisüsteemidele, mis nõuavad ohutut ja pidevat tööd.
