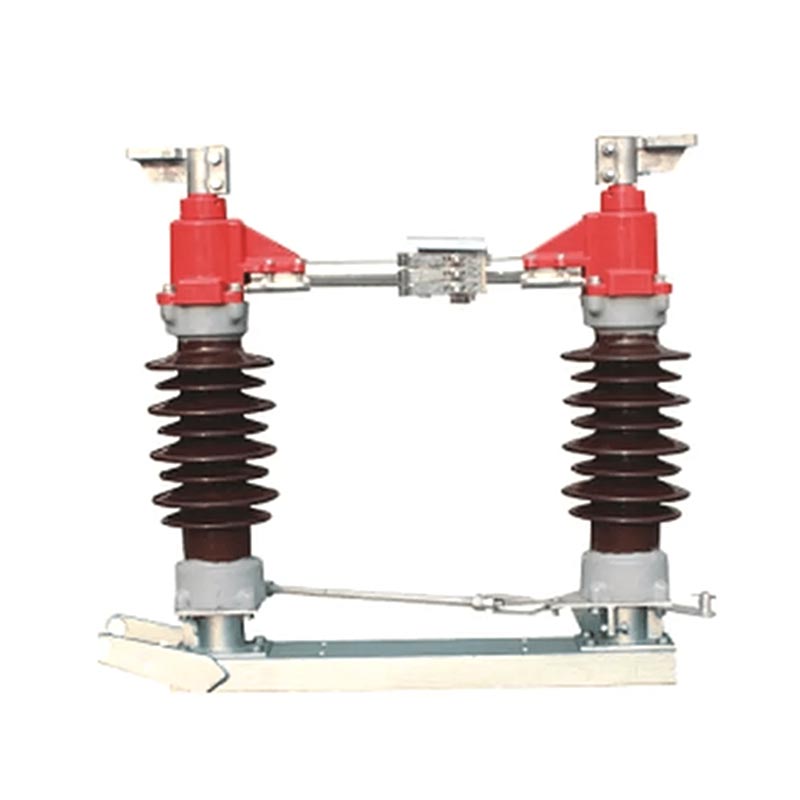

Usune GW4 seeria välisalajaama lahklüliti on põhitoode, mis on sõltumatult välja töötatud ja tootja Usune. See sobib vahelduvvooluahelatele nimisagedusega 50 Hz ja nimipingega 35 kV kuni 170kV. Seda kasutatakse peamiselt vooluahela avamiseks ja sulgemiseks koormuseta tingimustes, see on hädavajalik ohutus osa elektriülekande- ja jaotussüsteemides. See võib olla ka tuletistoodete põhiüksus samas seerias, pakkudes tugevat laiendatavust, et vastata erinevatele projektivajadustele.

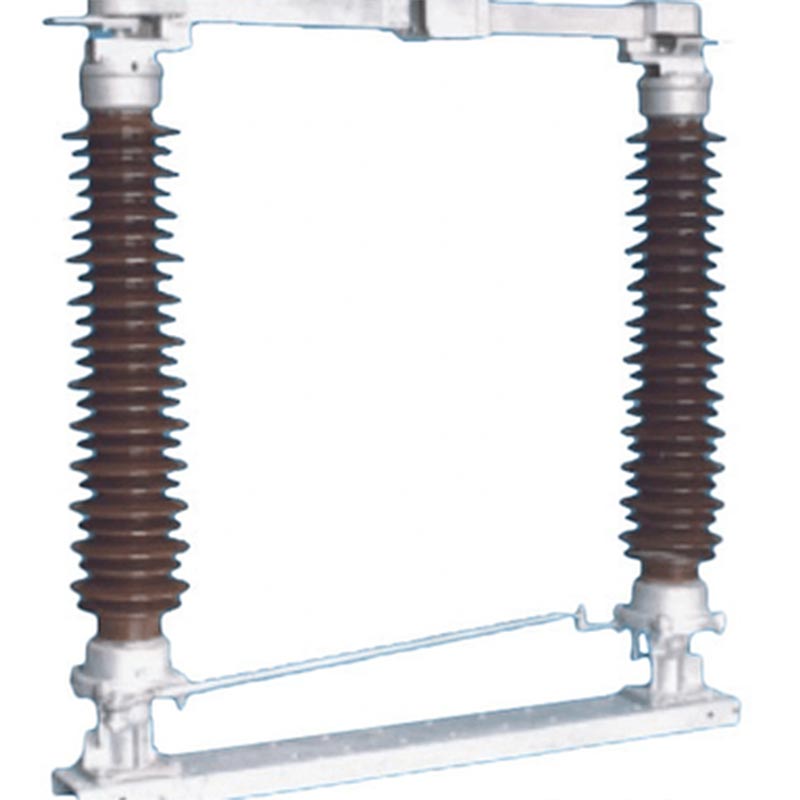

Välisalajaama lahklüliti kasutab horisontaalset pöörlevat lülitusstruktuuri, mis on stabiilne mehaaniline jõudlus, kõrge isolatsioonitase, tugev saastekindlus ja mugav paigaldus ja hooldus. See isoleerib tõhusalt toiteallikad, tagab elektriseadmete hoolduse ohutuse ja viib lõpule koormuseta lülitustoimingud, muutes selle sobivaks erinevates karmides väliskeskkondades, näiteks kõrgel kõrgus merepinnast, madal temperatuur ja suur reostus.
1. Toite eraldamine: eemaldab seadme tõhusalt elektrivõrgust, tagades hoolduse ohutuse
personal ja seadmed;
2. Pikaajaline koormus: suudab stabiilselt kanda nimikoormusvoolu pikema aja jooksul, tagades pideva võimsuse
pakkumine;
3. Koormusvaba lülitus: lõpetab koormamata liinide ja trafode tühilülituse, samuti siinilülituse
elektrivõrgu paindlike kohandamisvajaduste rahuldamiseks;
4. Maanduskaitse: saab konfigureerida maanduslülitiga vastavalt vajadusele, et saavutada usaldusväärne vooluahela maandus,
tööohutuse edasine suurendamine.
Toote kvaliteedi ja tööohutuse tagamiseks järgib Usune GW4 seeria rangelt rahvusvahelist autoriteetsed standardid, sealhulgas IEC 62271-102 "Kõrgepinge vahelduvvoolu lahtiühendamislülitid ja maanduslülitid" ja IEC 60694 "Kõrgepinge lülitus- ja juhtimisseadmete üldised tehnilised tingimused". Tehas rakendab a range kvaliteedikontrolli protsess. Iga toode läbib enne turult lahkumist põhjaliku toimivustesti tehas, et kõik parameetrid vastaksid standardnõuetele.
Toote tehnilised parameetridUsune GW4 seeria sisaldab mitmeid mudeleid, nagu GW4(A)-35(D)(W), GW4(A)-126(D)(W), ja GW4(A)-170(D)(W), mille nimivoolud jäävad vahemikku 630A kuni 2500A, sobivad erinevatele pingetasemetele ja koormustele stsenaariumid. Peamised tehnilised parameetrid (põhinäitajad) on järgmised:
| Mudeli seeria | Nimipinge (kV) | Nimivool (A) | Nimetatud lühiajaline vastupidavusvool (kA/s) | Pikseimpulsi vastupidavuspinge (kV) | Peaahela takistus (μΩ) |
| GW4(A)-35(D)(W) | 35 | 630-2500 | 20/4 - 40/4 | 170-118 | 50-80 |
| GW4(A)-126(D)(W) | 126 | 630-2500 | 20/4 - 50/3 | 200-115 | 50-125 |
| GW4(A)-170(D)(W) | 150 | 630-2500 | 20/4 - 50/3 | 200-115 | 50-125 |
Lisaks on tooted varustatud CS11, CS17D ja CS14G käsijuhtimismehhanismidega ning CJ2 elektrilise töömehhanismid. Lisalülitite konfiguratsioonid optimeeritakse vastavalt mehhanismi tüübile, et tagada paindlik ja usaldusväärne töö.
Topelttihendiga disain, võlli komplekti toetavad kaks radiaalset kuullaagrit, mis takistab tõhusalt niiskuse, tolmu ja kahjulike gaaside sissetungimine.
Keskmine kontakt kasutab isetoimivat kontaktsõrme, mis välistab vajaduse vedru järele. See toetub iseendale elastsus kontakti kinnitamiseks, tagades stabiilse kontakti ja vähendades hoolduskulusid.
Juhtiv põhiahel ja maanduslüliti on varustatud blokeerimismehhanismiga, mis tagab, et maanduslüliti ei saa sulgeda, kui põhiahel on suletud, ja vastupidi, vältides väärkasutust.
Väljuva aluse sees olev painduv ühendus on kindlalt kinnitatud juhtiva varda ja klemmplaadi külge. Õlivaba isemäärduvad laagrid tagavad sujuva pöörlemise ja pikendavad kasutusiga.
Usunel on professionaalne uurimis- ja arendusmeeskond, kellel on paljude aastate kogemused kõrgepinge elektriseadmete projekteerimisel. The GW4-seeria juhtivate komponentide struktuur on saanud riikliku kasuliku mudeli patendi. Kontaktsõrm kasutab a uus materjal, millel on kõrge tugevus, kõrge juhtivus ja kõrge elastsus, vältides selliseid probleeme nagu vedrukorrosioon, termilise lõõmutamise tõttu vähenenud kinnitusjõud ja suurenenud kontakttakistus.
GW4-seeria on olnud turul juba aastaid, küpse tootmistehnoloogia ja stabiilse jõudlusega. Pöörlevad komponendid on hooldusvaba disainiga ja ülekandeosad kasutavad roostevabast terasest tihvte molübdeendisulfiidi sisaldavate nailonpuksidega. Teraskomponendid läbivad kuumtsinkimise, et tagada siledus töö ja pikaajaline roostetõrje.
Professionaalse tootjana järgib Usune oma tootmisprotsessis rangelt rahvusvahelisi standardeid. The tehases on terviklik kvaliteedikontrollisüsteem, mis jälgib kogu protsessi alates tooraine hankimisest toote kokkupanekule ja testimisele. Tooted on läbinud arvukalt autoriteetseid teste ja sertifikaate ning nende jõudlus on tööstuses laialdaselt tunnustatud.
Usune seab esikohale klientide rahulolu, pakkudes igakülgset müügieelset konsultatsiooni, paigaldusjuhiseid ja müügijärgsed hooldusteenused. Toodetel on pikk kasutusiga ja madalad hoolduskulud ning tehas pakub klientide murede lahendamiseks igakülgset müügijärgset tuge.
Usune GW4 seeria välisalajaama lahklüliti on mõeldud kasutamiseks karmides väliskeskkondades, eksponeerides tugev keskkonnaga kohanemisvõime. Töötingimused peavad vastama järgmistele nõuetele: kõrgus ei tohi ületada 2000m; ümbritseva õhu temperatuur -40 ℃ kuni +40 ℃; tuule kiirus mitte üle 34m/s; seismiline intensiivsus ei ületa 8 kraadi; jäätumise paksus ei ületa 10 mm; tugeva tolmu, keemilise korrosiooni, tugeva vibratsiooni ja tule-/plahvatusohtlikud ohud; ja tasapinnaline paigaldusvundament. Kui kasutaja rakenduskeskkond ületab ülaltoodud nõuetest lähtudes saab Usune'iga läbi rääkida kohandatud lahenduse üle.

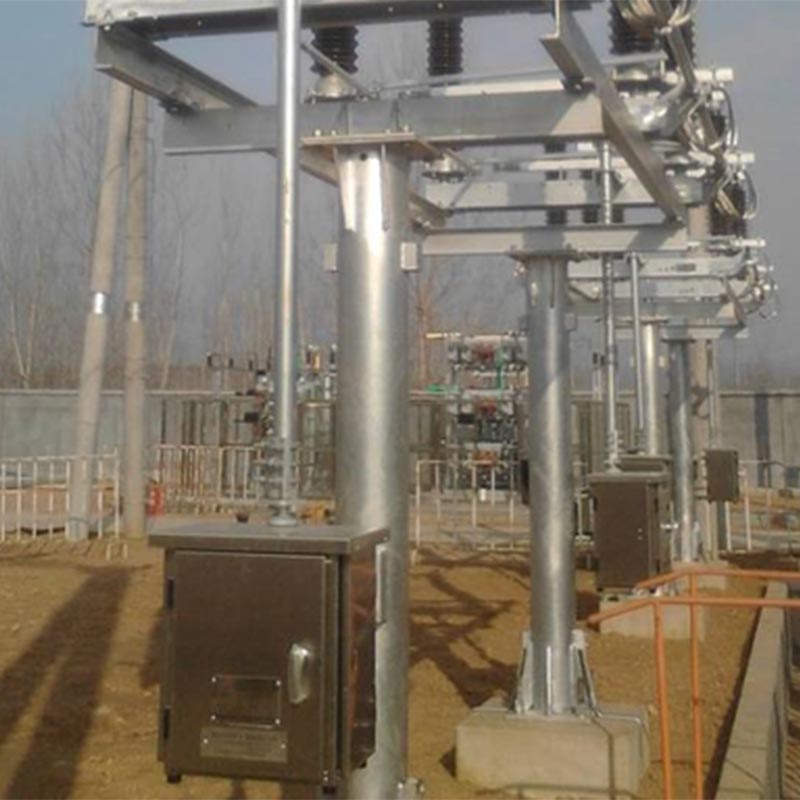

Projekti nimi: 110kV välisalajaama renoveerimisprojekt Põhja-Hiinas
Projekti taust: see alajaam asub Põhja-Hiina linnas, kus on karmid talved (minimaalselt temperatuur -35 ℃) ja sagedased tugevad tuuled. Algne lahklüliti kannatas halva madala temperatuuri tõttu vastupidavus, ebastabiilne töö ja kõrged hoolduskulud. Pärast põhjalikku võrdlust projekti meeskond valis Usune GW4-126(D)(W)/1250 välisalajaama lahklüliti. Usene pakkus terviklikku toodet komplekti- ja paigaldusjuhenditeenused.
Kasutamise tulemused: Toode on pärast kasutuselevõttu stabiilselt töötanud 3 aastat, näidates suurepärast vastupidavus madalale temperatuurile ja tuulekindlus. Selle avamis- ja sulgemistoimingud on paindlikud ja usaldusväärsed. The isepuhastuv kontaktfunktsioon takistab tõhusalt tolmu ja lume kogunemisest põhjustatud kontakti tõrkeid ning hooldusvaba disain vähendab alajaama igapäevast hooldustöökoormust. Projekti omanik kõrgelt tunnustab Usune toodete toimivust ja müügijärgset teenindust ning on sõlminud pikaajalise koostöö leping Usunega, määrates selle järgnevate alajaamade renoveerimisprojektide määratud tootjaks.
A1: kõigepealt kontrollige visuaalselt, kas ühendusvarras on deformeerunud, kas liigend on lahti ja kas klamber on lahti või libiseb. Deformeerunud ühendusvarras vajab väljavahetamist; lahtised liigendid ja klambrid peavad olema pingutatakse pöördemomendivõtmega vastavalt juhendis määratud pöördemomendile (vt tabel 5). Kui juhend töö pöördemoment suureneb oluliselt, põhjuseks võib olla pöörlevate osade kuivanud määrdeaine või rooste. võlli tihvt. Puhastage ja määrige pöörlevaid osi, et tagada tõrgeteta töö.
A2: Toode on konstrueeritud hooldusvabaks, kuid selle tagamiseks on soovitatav regulaarne ülevaatus ja hooldus pikaajaline stabiilne töö: iga 2 aasta tagant tuleks läbi viia lihtne kohapealne kontroll; kui kasutusest väljas, hooldust tuleks teha iga 5 aasta või iga 2000 toimingu järel; iga kord tuleks teha kapitaalremont 10 aastat või iga 5000 operatsiooni järel. Peamised hoolduspunktid hõlmavad järgmist: mehaaniliste osade terviklikkuse kontrollimine ja isolaatorid, elektrit juhtiva peaahela takistuse mõõtmine, poltide tiheduse kontrollimine ja selle testimine abilülitite ja blokeerivate elektrikomponentide tööseisund.
1. Toote tarnimise täielikkus: iga tarnitud Usune GW4 seeria lahutuslüliti ja maanduslülitiga on kaasas kasutaja tellitud paigaldustarvikud ja töömehhanism koos tootesertifikaadiga, paigaldus- ja kasutusjuhend ning tarvikute loend, et tagada sujuv paigaldamine ja kasutamine.
2. Tellimisjuhised Tellimisel täpsustage: toote mudel, nimetus, nimivool, nimipinge, kas maanduslüliti on konfigureeritud (ühekordne maandus / topeltmaandus); operatsiooni tüüp, mudel ja nimi mehhanism; elektromagnetilise luku toiteallikas ja nimipinge (kui see on olemas); mudel ja juhtpinge elektriline töömehhanism (kui see on olemas). Kui on vaja spetsiaalseid tehnilisi dokumente või paigaldustarvikuid, palun täpsustage tellimisel.
1. Sõrmepuudutusalus
2. Sõrmepuudutus
3. Magnetluku plaat
4. Polt
5. Võtke ühendust
Joonis 2 Domineerivate elektriliste kontaktpunktide skemaatiline diagramm
1. Jahvatatud noa staatiline kontaktpea
2. Kontakti sõrm
3. Positsioneerimisplaat
4. Jahvatatud noa toru
Joonis 3 Maandustoru ja positsioneerimisplaadi asukoha skemaatiline diagramm
Joonis 4 Tõsteskeem
Tehases, saame tagada, et meie hind on mõistlik ja konkurentsivõimeline.
Tavaliselt tsiteerime 24 tunni jooksul pärast teie päringu saamist.
Jah, loomulikult aktsepteerime OEM-i.
Tarneaeg sõltub tellitud kogustest, tavaliselt 15-20 päeva jooksul pärast makse laekumist.
Kõiki tooteid kontrollitakse alates tarvikutest ja tehakse enne lahkumist rutiinsete testidega meie tehas.
Tehke kvaliteediprobleemidest fotosid või videoid ja saatke need meile kontrollimiseks ja kinnitamiseks ning me teeme a rahuldav lahendus teile 1-3 päeva jooksul.
12 kuud alates tarnekuupäevast.
● Oleme sellele valdkonnale spetsialiseerunud rohkem kui 14 aastat ning meil on suurte kogemustega teadus- ja arendusmeeskond, kes tegeleb disainiga.
ja arendustööd iga projekti jaoks vastavalt kliendi erinõuetele.
● Meil on äärmiselt range kvaliteedikontrolli protseduur alates komponentidest kuni valmistoodeteni.
● Stabiilne tootmisperiood 15-20 päeva jooksul.
● Meil on täielik komplekt toodete testimise aruandeid.
● Pakutakse üheastmelist lahendust.
