Zhejiang Usune Electric Co., Ltd. on professionaalne tehas, mis ühendab teadus- ja arendustegevuse, disaini, tootmise ja müügi. Selle peamine toodete hulka kuuluvad 12kV～245kV sise- ja välistingimustes kõrgepinge-vaakumkaitselülitid, SF6 kaitselülitid, koormus lülitid ja erinevad lahtiühendamislülitid. See on usaldusväärne professionaalne tarnija nii energeetikaprojektide jaoks siseriiklikult ja rahvusvaheliselt.
Usune Gw4 lahtiühendamislüliti on spetsiaalselt loodud kolmefaasiliste vahelduvvoolu 50Hz/60Hz toitesüsteemide jaoks. Selle esmane funktsioon on kõrgepingeahelate ühendamine või lahtiühendamine pingestatud ja koormuseta tingimustes ning nähtavuse tagamine elektriisolatsiooni vahemaa siinide, kaitselülitite, trafode ja muu kõrgepinge hooldamiseks varustus.
-GB 1985-2004: vahelduvvoolu kõrgepinge lahutuslülitid ja maanduslülitid
-IEC 62271-102: kõrgepinge lülitus- ja juhtseadis
-GB/T 11022: Kõrgepinge lülitus- ja juhtseadmete üldised spetsifikatsioonid

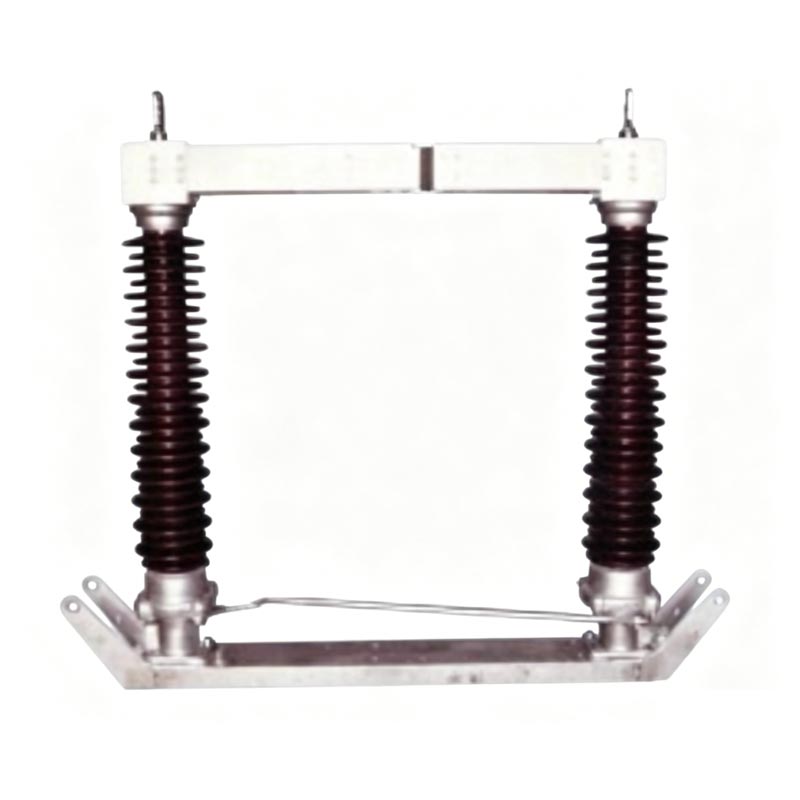

GW4 seeria: topeltpostiga isolaator, horisontaalselt pöörlev, katkestatud tüüpi
1. Kahepostilise isolaatori struktuur, kaks postiisolaatorit faasi kohta pöörlevad horisontaalselt 90° sünkroonselt.
2. Põhikontaktid on keskelt katki, hõbetatud vaskkontaktid, madala kontakttakistusega ja hea juhtivusega.
3. Alus on valmistatud kuumtsingitud terasest, tihendatud laagritega, korrosioonikindel ja vastupidav.
4. GW4 lahtiühendamislüliti võib olla varustatud ühe- või kahepoolsete mehaaniliste maanduslülititega
blokeerimine tööohutuse tagamiseks.
5. Töömehhanism võib olla käsitsi (CS14G, CS17G) või elektriline (CJ6B, CJ11, XCJ-I).
| Parameeter | Spetsifikatsioon |
| Nimipinge | 126kV (110kV süsteem) |
| Nimisagedus | 50 Hz |
| Nimetatud vool | 630A, 1250A, 1600A, 2000A, 2500A |
| Nimetatud lühiajaline vastupidavusvool (1 s) | 31,5 kA, 40 kA, 50 kA |
| Nimetatud tippvastupidavusvool | 80kA, 100kA, 125kA |
| 1 min kuiva vahelduvvoolu taluvuspinget | - Maanduseni: 140kV- Ristivahe: 160kV |
| Töötemperatuur | -40°C kuni +40°C |
| Kõrgus merepinnast | ≤ 2000 m |

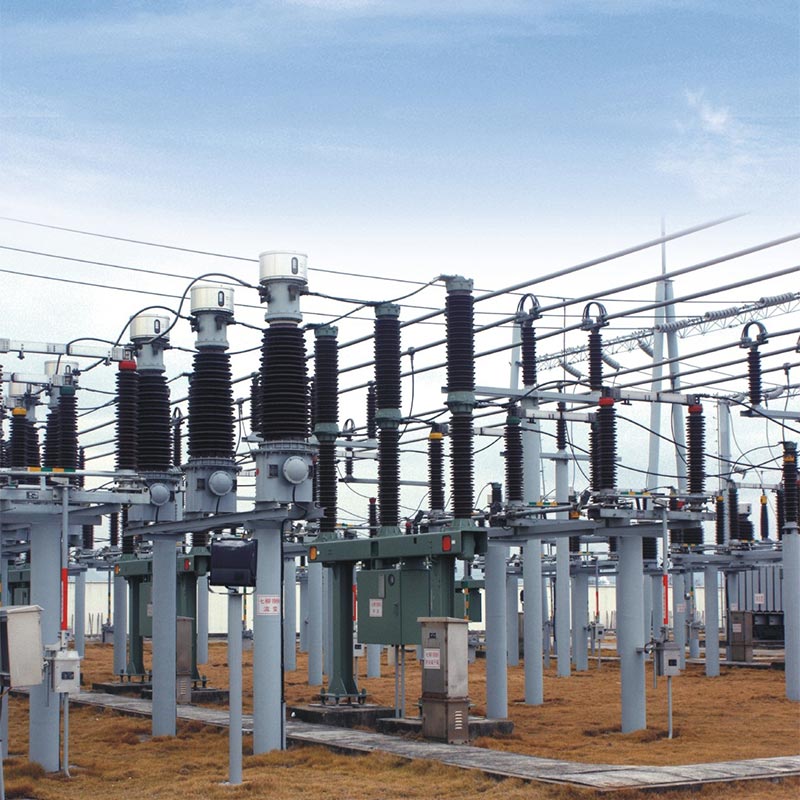

110kV... Tuuleelektrialajaama projekt
See projekt asub põhjapoolses piirkonnas, kus on märkimisväärsed temperatuurierinevused ja mis nõuab kõrget varustust töökindlus ja külmakindlus. Projekti käigus valiti välja mitu Usune GW4 lahtiühendamislülitit, mis on varustatud elektriga mehhanismid ja kahepoolsed maanduslülitid. Paljud aastad alates kasutuselevõtust on seadmed stabiilselt töötanud, usaldusväärsete mehaaniliste toimingute ja suurepärase korrosioonikindlusega, tagades tõhusalt alajaama hooldusohutuse ja igapäevase toimimise tõhusus, pälvides kasutajalt palju kiitust.
| Üksus | Üksus | Parameetrid | |||||
| Nimipinge | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nimetatud isolatsioonitase | 1 min toitesageduse taluvuspinge (efektiivne väärtus) | Maa peal | kV | 95 | 160 | 230 | 275 |
| Luumurd | kV | 118 | 200 | 230+70 | 275+85 | ||
| Nimetatud välguimpulsi vastupidavusvool (tipp) | Maa peal | kV | 185 | 350 | 550 | 650 | |
| Luumurd | kV | 215 | 410 | 550+110 | 650+120 | ||
| Nimisagedus | Hz | 50/60 | |||||
| Nimetatud vool | A | 630-4000 | 630-4000 | 630-4000 | 630-4000 | ||
| Nimetatud lühiajaline vastupidavusvool | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Nimetatud tipp-vastupidavusvool | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Nimetatud lühise kestus | Nuga/mõõk | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Nimetatud mehaaniline terminali koormus | Horisontaalne ja vertikaalne | N | 1250 | 1250 | 1250 | 1250 | |
| Horisontaalne | N | 750 | 750 | 750 | 750 | ||
| Vertikaalne jõud | N | 1000 | 1000 | 1000 | 1000 | ||
| Roomamise kaugus | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mehaaniline eluiga | Ajad | 5000 | 5000 | 1000 | 5000 | ||
| Mootori täiturmehhanism | Mudel | CJ | CJ | CJ | CJ | ||
| Mootori pinge | V | AC380, AC220, DC220, DC110 | |||||
| Pinge juhtkontuur | V | AC380, AC220, DC220, DC110 | |||||
| Punktid, sulgemisaeg | s | 7±1 | |||||
|
Inimese täiturmehhanism |
Mudel | CS14 CS17 | |||||
| Elektromagnetilise luku pinge | V | AC220, DC220, DC110 | |||||
• Isolaatorid: puuduvad praod, kahjustused ega mustus.
• Kontaktid: puhas, hõbetatud pind terve.
• Kinnitusvahendid: kõik poldid pingutatud.
• Mehhanism: sujuv pöörlemine; määrige liikuvaid osi.
• Isolaatori vertikaalsus: reguleerige seibidega (max 3 mm asukoha kohta).
• Kolmefaasiline sünkroniseerimine: reguleerige vänt ja ühendusvardad.
• Kontaktrõhk: tagage õige sisestamine ja surve.
• Töötage ainult ilma koormuseta; kinnitage, et kaitselüliti on avatud.
• Käsitsi juhtimine: kasutage juhtkäepidet; vältige liigset jõudu.
• Mootoriga töötamine: kasutage kohalikku/kaugjuhtimispulti; monitori asend.
• Blokeering: blokeeringu korral ärge sundige töötamist.
• Perioodiline kapitaalremont: iga 1–2 aasta järel.
• Puhastage isolaatorid ja kontaktid; kandke tööstuslikku vaseliini.
• Määrige laagreid ja jõuülekande osi.
• Kontrollige lahtiste poltide, kulunud kontaktide ja isolaatori kahjustuste suhtes.
• Pärast lühist: kontrollige kohe.
• Ei saa töötada: kontrollige blokeeringut, kinnikiilunud hoobasid või mootori riket.
• Asünkroonsed faasid: reguleerige ristsidestusvardaid.
• Kontaktide ülekuumenemine: Puhastage ja pingutage uuesti; kontrollige hõbetamist.
V: Ei. GW4 lahtiühendamislüliti sobib ainult isoleerimiseks ja lülitamiseks ainult pinge all, ilma koormuseta tingimused. Sellel ei ole kaarekustutusvõimet ja selle kasutamine koormuse all on rangelt keelatud. See tuleb kasutada koos kaitselülitiga.
V: Mehaaniline blokeering tagab ohutu tööjärjestuse: pealüliti avatud → maanduslüliti suletud; maanduslüliti avatud → pealüliti suletud, vältides väärkasutust ja tagades hoolduse ohutuse personali.
V: Standardtüüp sobib keskkondadesse, mille kõrgus on ≤2000 m ja temperatuur on -40 ℃ kuni +40 ℃, mis suudab rahuldada enamiku välisalajaamade vajadusi; erilistel kõrgel või tugevalt saastunud aladel, tugevdatud isolatsiooni ja korrosioonivastaseid lahendusi saab kohandada.
