110kv 126kv lahtiühendamislüliti isolaator

Zhejiang Usune Electric Co., Ltd. on professionaalne kõrgepingeelektriettevõte, mis on pühendunud projekteerimisele, uurimistööle ja arendus, tehase tootmine ja 12kV kuni 245kV sise- ja väliskõrgepingeseadmete ülemaailmne müük. Selle põhitoodete hulka kuuluvad vaakumkaitselülitid, SF6 kaitselülitid, eralduslülitid, koormuslülitid ja GW4 seeria 110kv 126kv lahtiühendamislüliti isolaator. Ettevõte kasutab täiustatud tootmisseadmeid, ranget testimist protsessid, standardiseeritud materjalivalik, peen viimistletud oskus ja terviklik kvaliteedijuhtimissüsteem luua kindel alus toote kvaliteedile.

Toote ülevaade

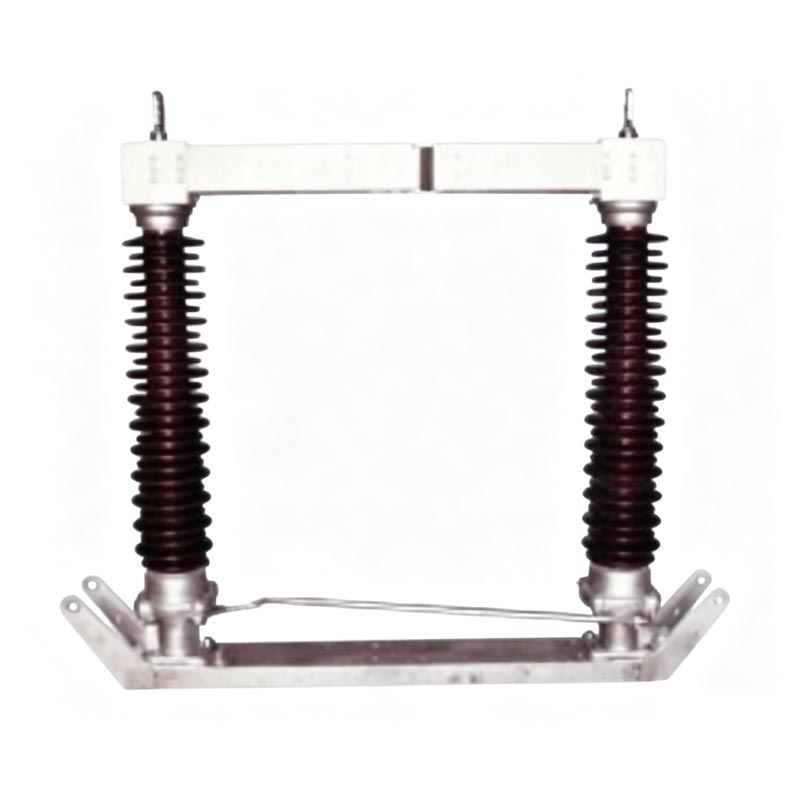

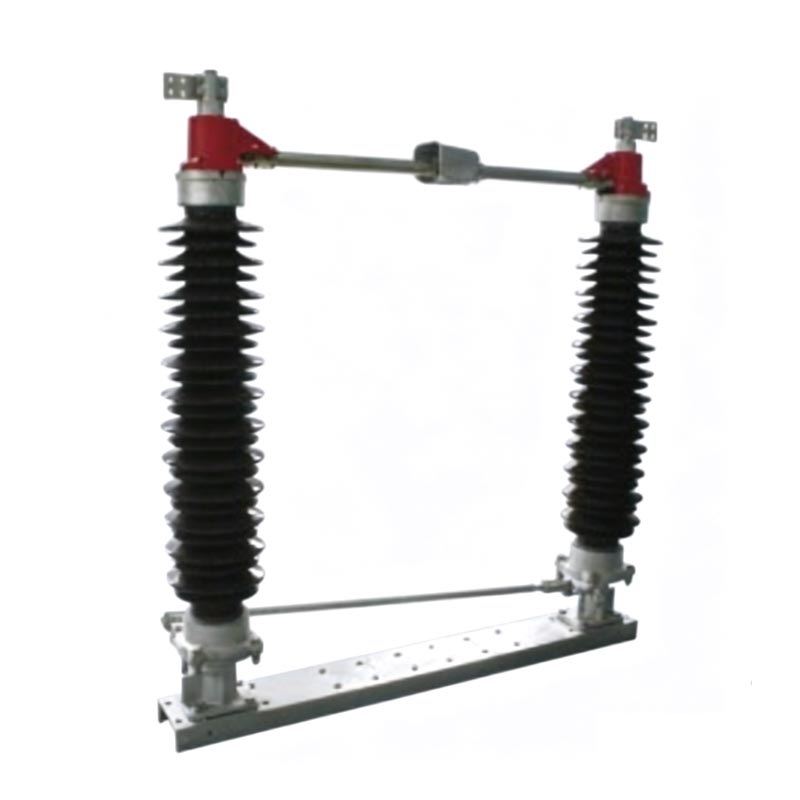

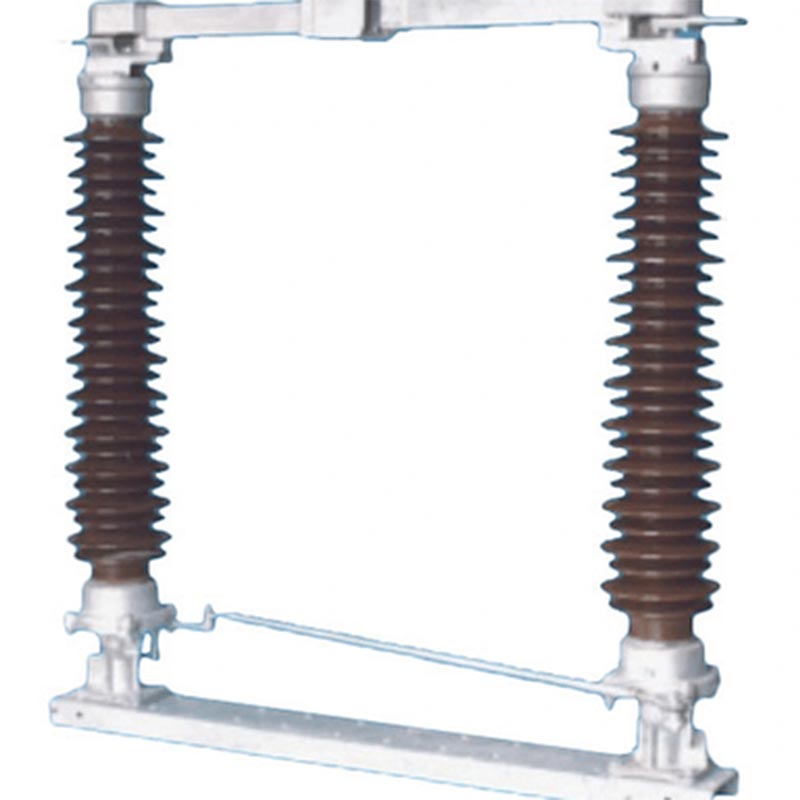

Usune GW4 seeria välistingimustes olev kõrgepinge lahklüliti on 110 kV ja 126 kV võimsusega põhivarustus süsteemid. Seda kasutatakse peamiselt vooluahela ümberlülitamiseks koormuseta tingimustes, tagades nähtava isolatsiooni seadmete hooldus ja operaatori ohutuse tagamine. 110kv 126kv elektriline ja mehaaniline jõudlus Lahtiühenduslüliti isolaator vastab täielikult riiklikele standarditele GB1985 "AC kõrgepinge lahtiühendamislülitid ja Maanduslülitid", DL486 "AC kõrgepinge lahklülitite tellimise tehnilised tingimused" ja IEC rahvusvaheline standarditele.

Struktuursed omadused:

1. Struktuuri tüüp: kahe sambaga ühepooluseline struktuur; kolm poolust on mehaaniliselt ühendatud võlli kaudu sünkroonne töö.
2. Põhikomponendid: koosnevad tugevast alusest, kõrge isolatsiooniga portselansammastest ja täpsest juhtivast süsteemist.
3. Töömehhanism: iga post sisaldab kahte keraamilist sammast, mis on paigaldatud laagritele. Juhtiv lüliti on jagatud kaheks pooleks, mis pöörlevad horisontaalselt 91° ristsidumise mehhanismi kaudu, et saavutada sünkroonne avanemine ja sulgub samas suunas.
4. Kontaktpunkt: asub kahe keraamilise samba vahel, tagades stabiilse kontakti ja äärmiselt madala takistuse.

Tehnilised eelised:

1. Vastavus ja töökindel: vastab täielikult riiklikele ja IEC standarditele, pakkudes stabiilset jõudlust ja pikka kasutusiga.
2. Suurepärane isolatsioon: kvaliteetsed keraamilised sambad tagavad suure isolatsioonitugevuse ja suurepärase reostusvastase ja sähvatusvastane jõudlus.
3. Sujuv töö: Täpne ühendusmehhanism tagab paindliku ja sujuva töö minimaalse mehaanilise kulumisega.
4. Mugav paigaldamine ja hooldus: kompaktne ja mõistlik struktuur, lihtne kohapealne paigaldamine ja minimaalne hooldus.
5. Tugev keskkonnaga kohanemisvõime: sobib erinevatele väliskliimadele, sealhulgas kõrgele merepinnale, saastunud ja rannikualad.

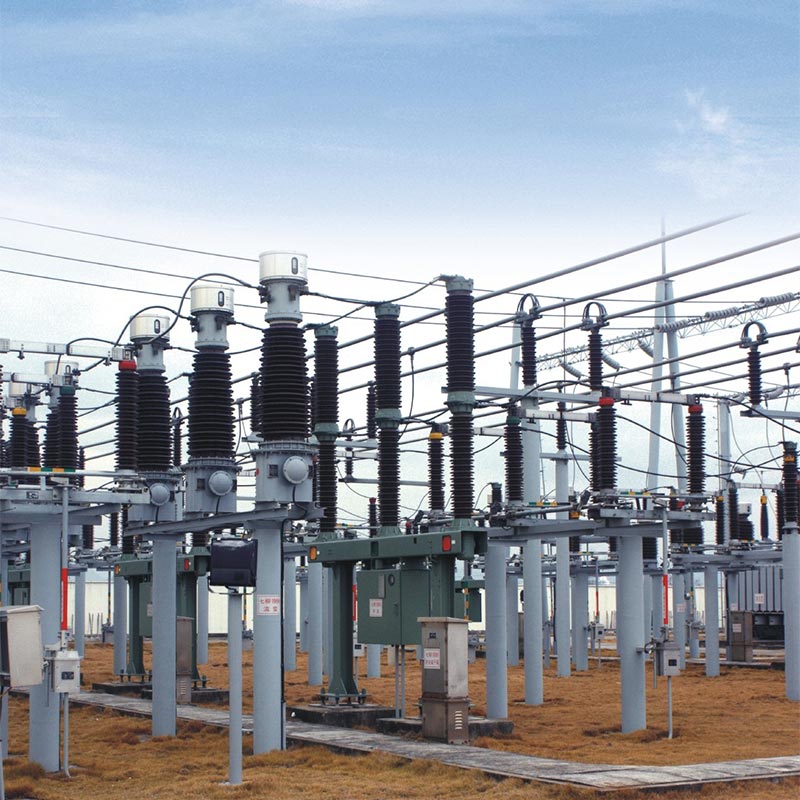

Reaalmaailma rakendusjuhtum

1. Projekti nimi: Ida-Hiina 110kV linnaalajaama uuendamise projekt
2. Asukoht: Zhejiangi provints, Hiina
3. Aeg: 2024-2025
4. Üksikasjad: Usune tarnis selle linna elektrivõrgu uuendusprojekti jaoks 36 GW4–126kV lahtiühendamislülitit. 20 ruutkilomeetri suuruse äri- ja elamurajooni toitekindlus.
5. Toimivus: paigaldamine ja kasutuselevõtt viidi edukalt lõpule 45 päeva jooksul. Stabiilne töötamine saavutati suvise tippkoormusega (1,2-kordne nimivool) 2025. aastal, ilma ülekuumenemise või halva kontaktita probleeme. Iga-aastastel isolatsiooni- ja mehaanilistel kontrollidel leiti null defekte. Hooldustöökoormus vähenes võrra 40% võrreldes vanade lülititega, parandades oluliselt alajaama hoolduse ohutust.
6. Klientide tagasiside: "Usune'i lahtiühendamislülitid on oluliselt parandanud alajaama ohutust ja tõhusust operatsiooni. Nende kvaliteet ja stabiilsus on silmapaistvad. Valime jätkuvalt Usune oma eelistatud tarnijaks.

Peamised tehnilised parameetrid

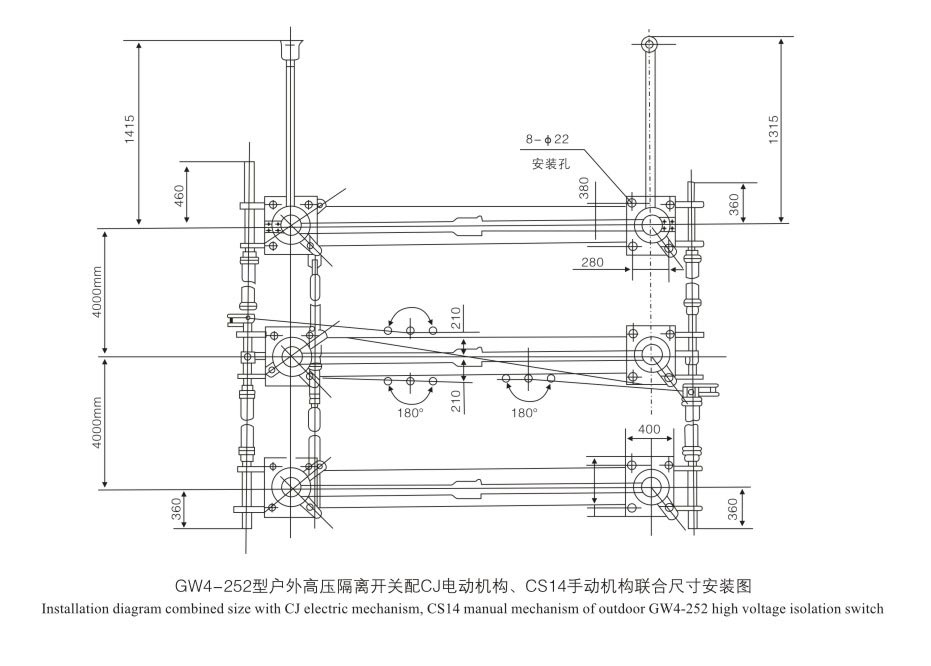

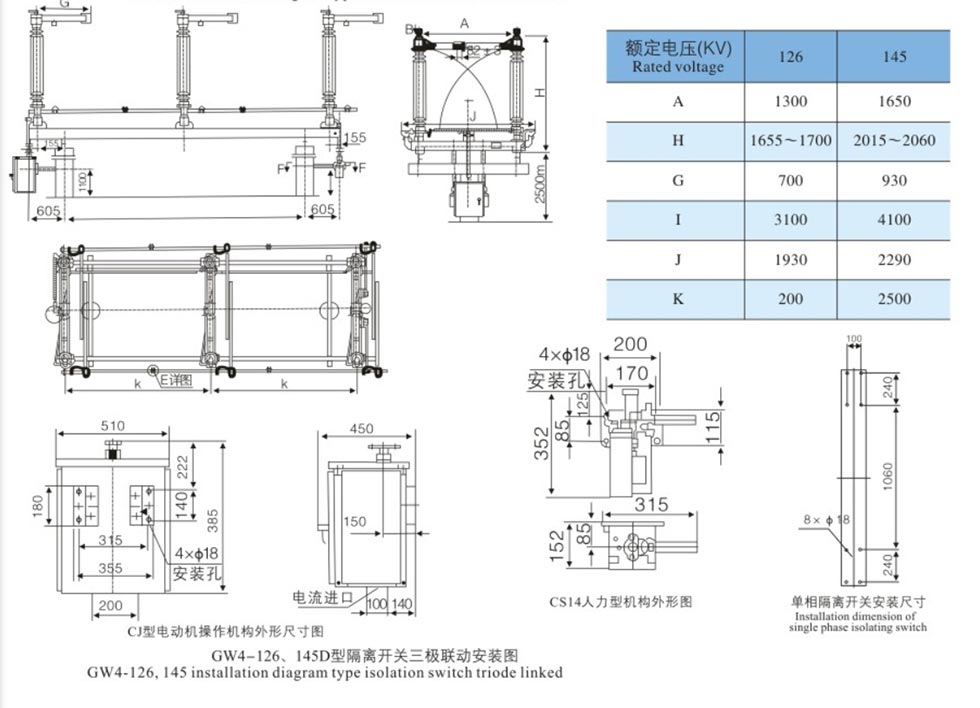

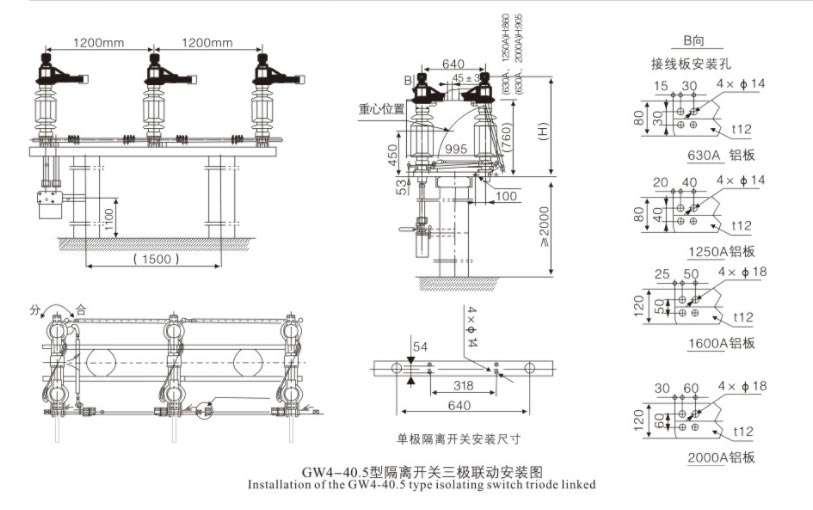

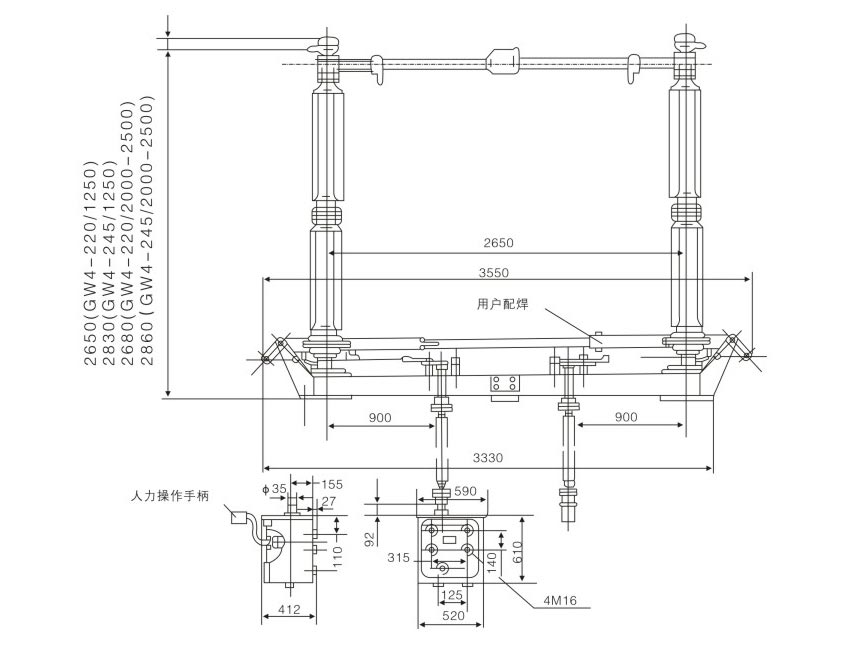

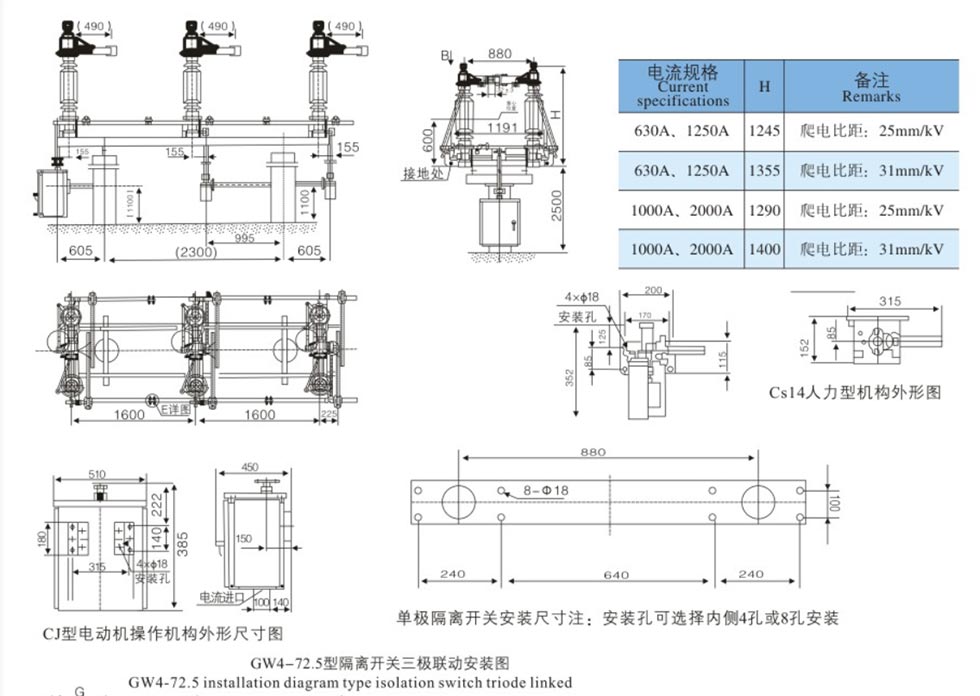

Välised mõõtmed

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

KKK

K1: Kas GW4-seeria 110kV 126kV lahtiühendamislüliti isolaator võib katkestada koormusvoolu või lühisevoolu?

V: Ei. 110kv 126kv lahtiühendamislüliti isolaatorid on ette nähtud ainult vooluringi lülitamiseks koormuseta tingimustes pingega. Neid tuleb kasutada koos kaitselülititega. Enne kasutamist peab vooluahel olema enne lahtiühendamislüliti kasutamist vooluvõrgust lahtiühendamiseks kaitselüliti abil lahti ühendatud.

Q2: Millistele keskkonnatingimustele see toode sobib?

V: See võib stabiilselt töötada järgmistes keskkondades: ümbritseva õhu temperatuur -30 ℃ kuni +40 ℃; kõrgus ≤2000m (kõrgem kõrgusmudeleid saab soovi korral kohandada); saastetase üldisest kuni mõõdukani kuni tugevani (saadaval on saastekindlad mudelid); tuule kiirus ≤35m/s; seismiline intensiivsus ≤8 kraadi.

Järeldus

Professionaalse kõrgepingeelektriseadmete tootjana kasutab Usune Electric GW4 seeria 110kv 126kv Ühenduslüliti isolaatorid ühendavad endas täiustatud disaini, kvaliteetseid materjale ja täpset tootmist, muutes need ideaalseks valikuks elektrijaamade, alajaamade ja suurte tööstusrajatiste jaoks. Need pakuvad ohutut, usaldusväärne ja kauakestev elektriisolatsiooni kaitse. Põhineb terviklikul kvaliteedisüsteemil ja küpsel valdkonnas Usune on pühendunud erinevate kriitilise energia infrastruktuuri projektide toetamisele kogu maailmas.
