110kv 1250a 2000a lahklüliti

110kV 1250A 2000A lahklüliti on kolmefaasiline vahelduvvoolu 50Hz välistingimustes töötav kõrgepinge elektriseade, millel on nimipinge 126kV (110kV tase) ja nimivool 1250A/2000A. Seda kasutatakse peamiselt avamiseks ja sulgemiseks toimingud koormuseta, isoleerides hooldusseadmed usaldusväärselt pingestatud liinidest ja moodustades selgelt nähtav katkestus.

Usune kui kõrgepinge lülitusseadmete uurimis- ja arendustegevusele ning tootmisele spetsialiseerunud professionaalne tehas pakub tooted 110kV põhialajaamadele, mis vastavad elektrivõrgu ohutu käitamise nõuetele.

Struktuursed omadused

1. Kahe sambaga horisontaalne pöörlev struktuur

Igal faasil on kaks isoleeritud kolonni, mis pöörlevad sünkroonselt 90° horisontaalselt, et saavutada avanemine ja sulgemine; a alus on valmistatud kuumtsingitud terasest, millel on tihendatud laagrid, muutes selle korrosioonikindlaks ja vastupidavaks.

2. Kõrge juhtivusega kontaktsüsteem

110kV 1250A 2000A lahklüliti split-tüüpi põhikontaktid on valmistatud hõbetatud vasest, mille tulemuseks on madal kontakttakistus, suur voolukandevõime ja minimaalne ülekuumenemine pikaajalise töö ajal.

3. Valikuline maanduslüliti ja blokeering

Maanduslülititega mudelid on varustatud usaldusväärsete mehaaniliste blokeeringutega, järgides rangelt nende järjestust "pealüliti avatud → maanduslüliti suletud; maanduslüliti avatud → pealüliti suletud," takistab tõhusalt vale toimimine.

4. Paindlik töömehhanism

Saab konfigureerida CS14G või CS17G käsitsi mehhanismidega või CJ6B või CJ11 elektriliste mehhanismidega, mis toetavad kohalikke ja kaugjuhtimispult.

Peamised tehnilised parameetrid

Rakenduse eelised

1. Kõrge töökindlus

- Toodetud kasutades täiustatud tootmisseadmeid ja rangeid testimismeetodeid, et tagada toote järjepidevus ja stabiilsus.
- Standardsed kvaliteetsed materjalid ja peen viimistlus loovad tootekvaliteedile kindla aluse.
- Terviklik kvaliteedijuhtimissüsteem hõlmab kogu tootmisprotsessi alates tooraine ladustamisest kuni valmistoote tarnimine.

2. Lai keskkonnaga kohanemisvõime

- Standardmudelid võivad stabiilselt töötada temperatuurivahemikus -40 ℃ kuni +40 ℃, sobides enamiku piirkondade jaoks.
- Saastekindlal tüübil (GW4-126W) on täiustatud isolatsioon, mis muudab selle ideaalseks väga saastatud piirkondade jaoks näiteks rannikualad, tööstuspiirkonnad või suure tolmu-, soolapihustatud või keemilise korrosiooniga alad.
- See talub raskeid ilmastikutingimusi, nagu tugev tuul, tugev vihm ja tuisk.

3. Ohutu ja mugav kasutamine

- Selge mehaaniline blokeerimismehhanism takistab tõhusalt väärkasutusi, tagades personali ohutuse ja varustus.
- 110kV 1250A 2000A lahklüliti on kompaktse konstruktsiooniga, mis nõuab vähe paigaldusruumi, mistõttu on see lihtne paigaldada, reguleerida ja hooldada.
- Nähtavad katkestuspunktid tagavad hooldustoimingute intuitiivse ohutuse.

Praktiline rakendusjuhtum

1. Juhtumiuuring: 110 kV tuulepargi alajaam kaguranniku piirkonnas

2. Projekti taust: 110kV tuulepark, mis asub Hiina kaguranniku piirkonnas, kõrge soolasisaldusega piirkonnas pihustamise kontsentratsioon, kõrge õhuniiskus ja tõsine reostus.

3. Rakendatud toode: Usune GW4-126W 2000A saastevastane lahtiühendamislüliti (12 komplekti)

4. Rakendamise tulemused:
- Töötanud edukalt 5 aastat ilma tõrgeteta, kohandudes karmi ranniku soolapihustuskeskkonnaga.
- Saastevastane komposiitisolaator säilitas suurepärase isolatsioonivõime, ilma roomamiseta või reostuse sähvatus.
- Hõbetatud kontaktid jäid heledaks, stabiilse kontakttakistusega ja ülekuumenemist ei toimunud pikaajaline 1800A töövool.

5. Projektijuhi tagasiside: "Usune'i lahtiühendamislüliti näitas suurepärast saastevastast jõudlust täielikult vastama ranniku tuuleparkide rangetele keskkonnanõuetele."

Peamised tehnilised parameetrid

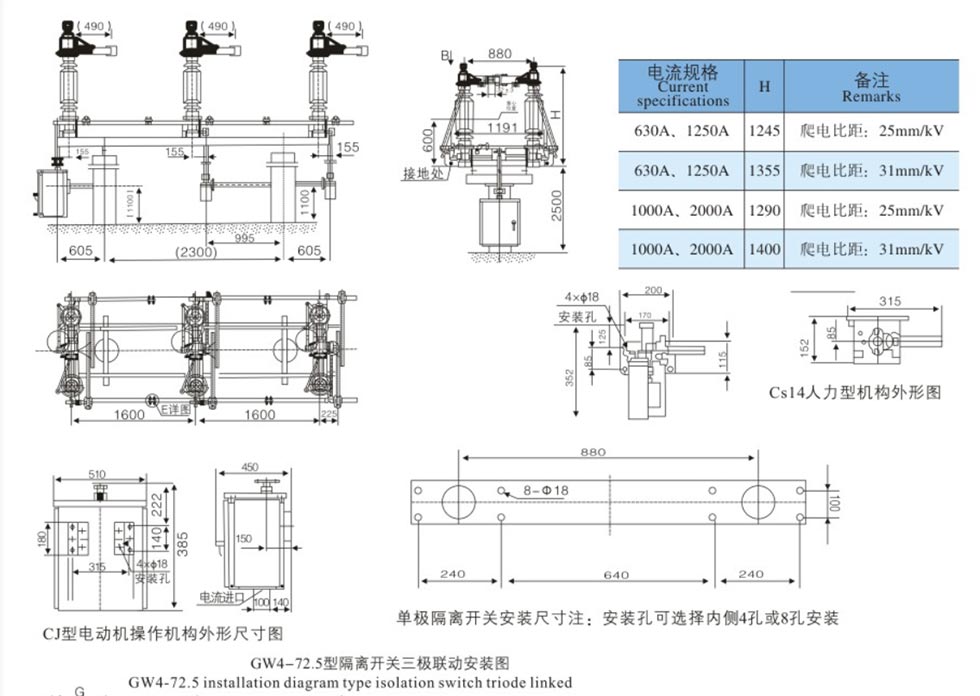

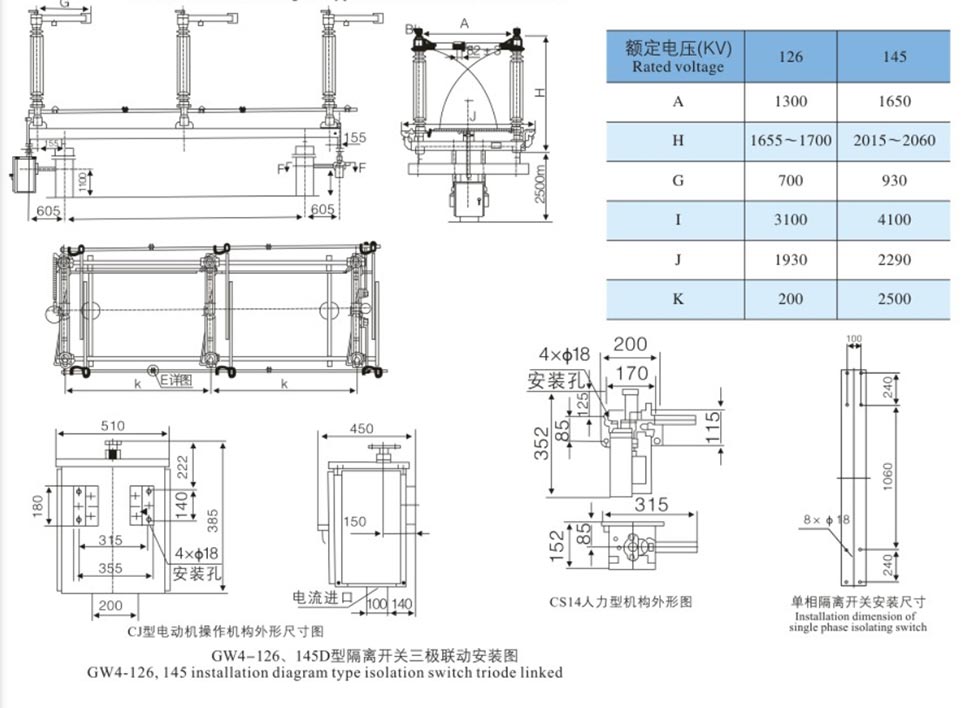

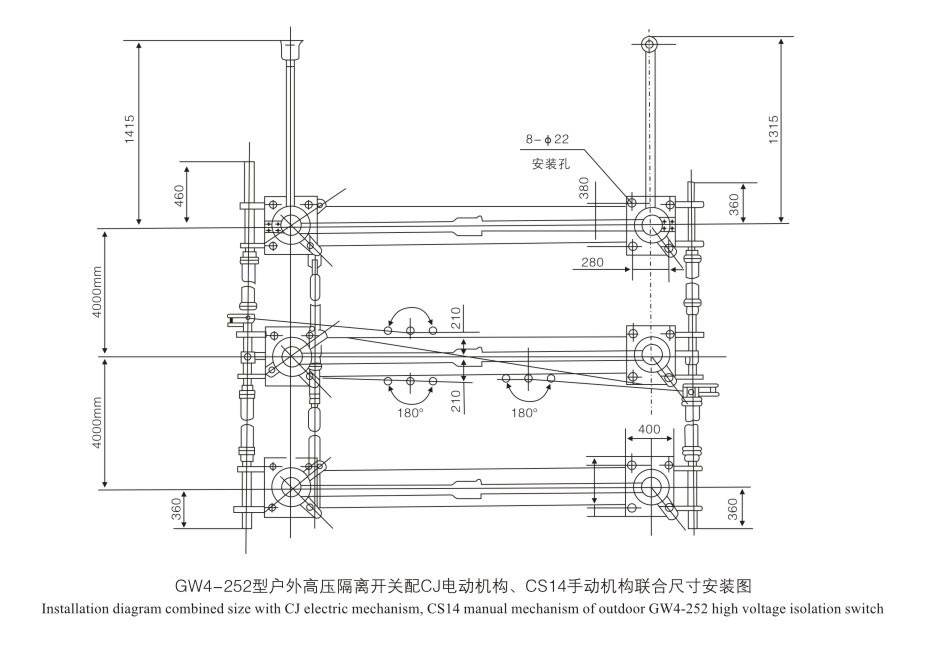

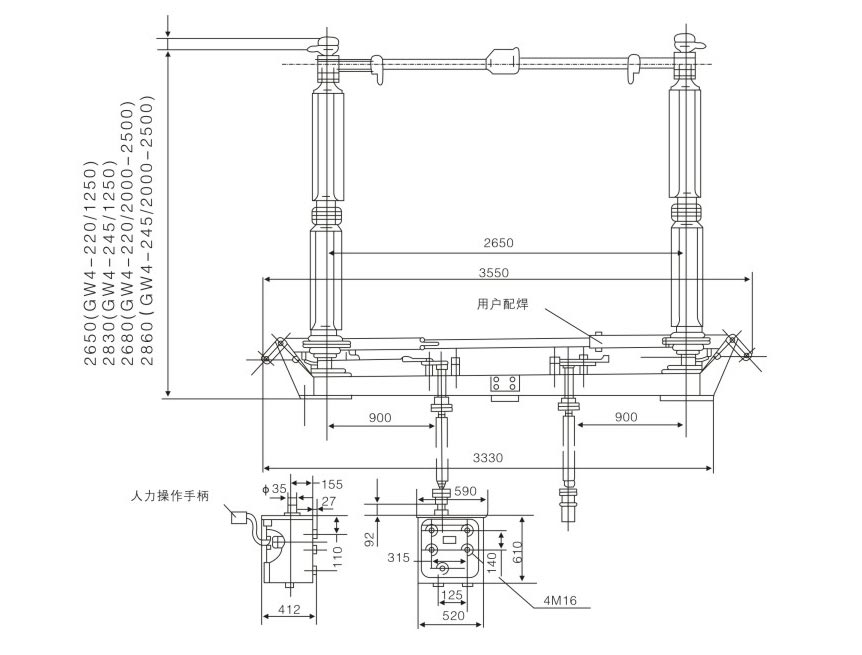

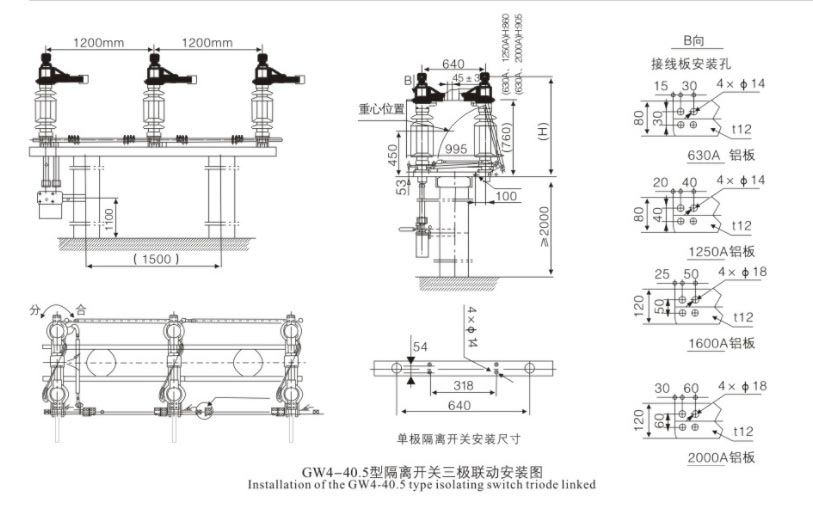

Välised mõõtmed

PAIGALDAMINE JA Kasutuselevõtt

1. Ülevaatus enne paigaldamist

• Isolaatorid: puuduvad praod, kahjustused ega mustus.
• Kontaktid: puhas, hõbetatud pind terve.
• Kinnitusvahendid: kõik poldid pingutatud.
• Mehhanism: sujuv pöörlemine; määrige liikuvaid osi.

2. Reguleerimine

• Isolaatori vertikaalsus: reguleerige seibidega (max 3 mm asukoha kohta).
• Kolmefaasiline sünkroniseerimine: reguleerige vänt ja ühendusvardad.
• Kontaktrõhk: tagage õige sisestamine ja surve.

KASUTAMINE

• Töötage ainult ilma koormuseta; kinnitage, et kaitselüliti on avatud.
• Käsitsi juhtimine: kasutage juhtkäepidet; vältige liigset jõudu.
• Mootoriga töötamine: kasutage kohalikku/kaugjuhtimispulti; monitori asend.
• Blokeering: blokeeringu korral ärge sundige töötamist.

HOOLDUS

• Perioodiline kapitaalremont: iga 1–2 aasta järel.
• Puhastage isolaatorid ja kontaktid; kandke tööstuslikku vaseliini.
• Määrige laagreid ja jõuülekande osi.
• Kontrollige lahtiste poltide, kulunud kontaktide ja isolaatori kahjustuste suhtes.
• Pärast lühist: kontrollige kohe.

VEAOTSING

• Ei saa töötada: kontrollige blokeeringut, kinnikiilunud hoobasid või mootori riket.
• Asünkroonsed faasid: reguleerige ristsidestusvardaid.
• Kontaktide ülekuumenemine: Puhastage ja pingutage uuesti; kontrollige hõbetamist.

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

KKK

K1: Millised on peamised erinevused 1250A ja 2000A lahtiühendamislülitite vahel?

V: Põhiline erinevus on nimivoolu kandevõime. 1250A sobib keskmise koormusega 110kV jaoks alajaamad, samas kui 2000A sobib suure vooluga peatrafo sissetulevate ja väljuvate ahelate jaoks. The struktuur, isolatsiooniklass ja paigaldusmõõtmed on põhimõtteliselt samad.

Q2: Kas seda 110kV 1250A 2000A lahklülitit saab kasutada rannikualadel või väga saastatud piirkondades?

V: Jah. Saadaval on saastevastased (W-tüüpi) tooted, mille roomekaugus on 31,5 mm/kV. Nad kasutavad saastevastased portselanist isolaatorid või komposiit-isolaatorid ning on vastupidavad soolapihustuse ja tolmu korrosioonile.

Q3: Millist tehnilist tuge saab Usune tarnijana pakkuda?

V: Pakume valikulahendusi, paigaldusjooniseid, kohapealset kasutuselevõtujuhendit ja tasuta remonti teenused garantiiajal. Standardmudelid tarnitakse kiiresti, et vastata võimsuse ajanõuetele võrguprojektid.
