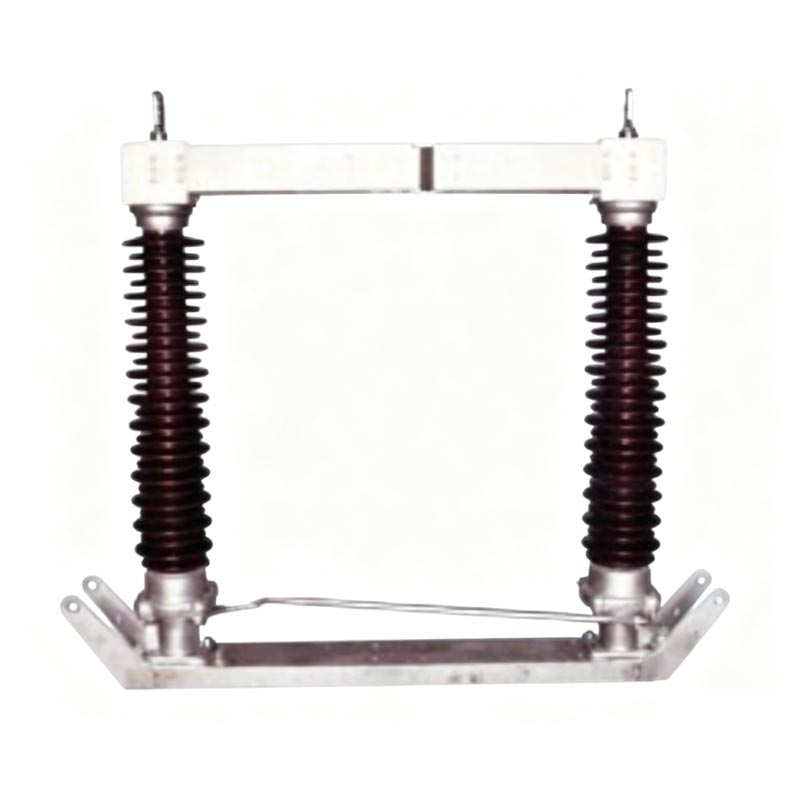

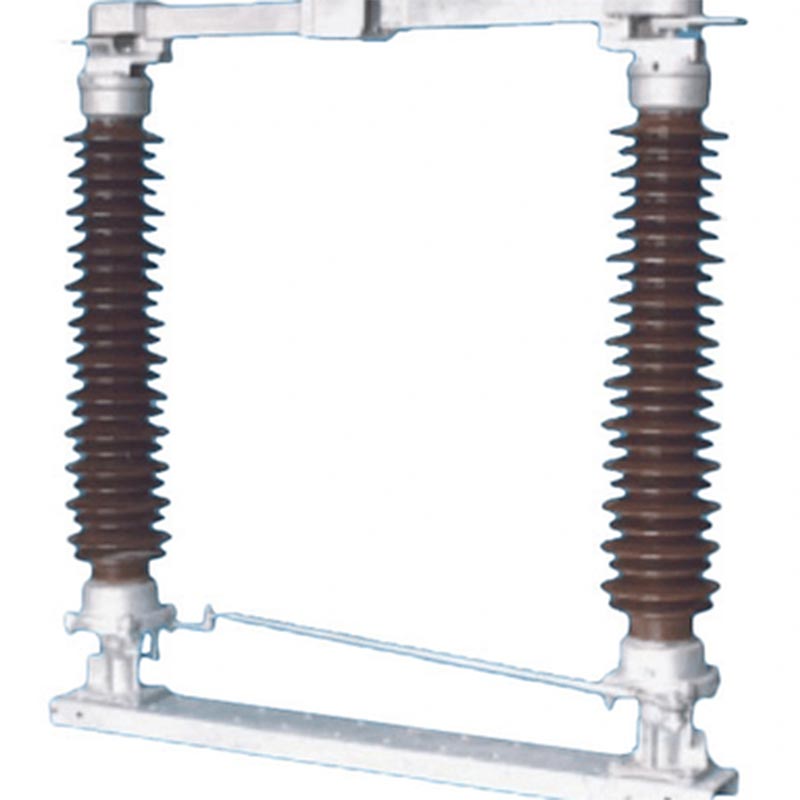

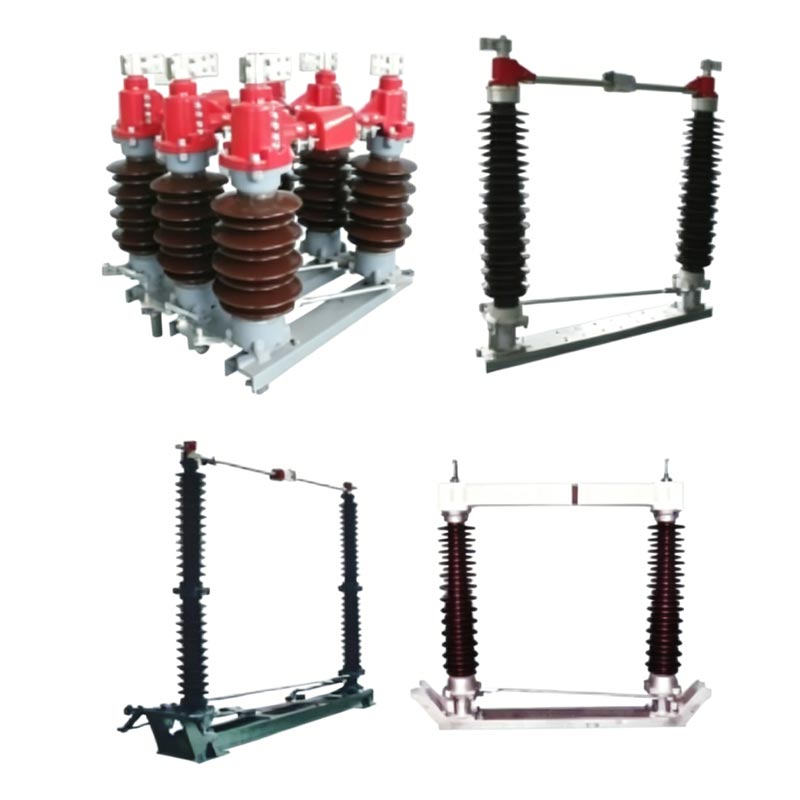

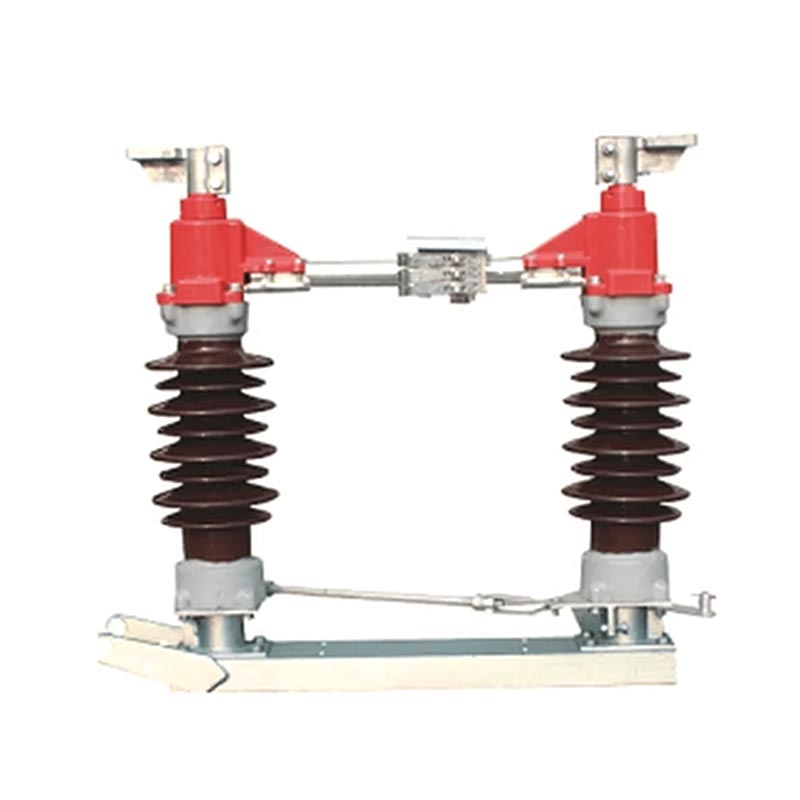

Eralduslüliti välistingimustes käsitsi mootoriga

Välise käsitsi mootoriga isolatsioonilüliti on Usune põhitoode, mis on spetsiaalselt loodud välistingimustes kasutatavaks vahelduvvooluks ahelad nimisagedusega 50Hz ja nimipingega 35kV~170kV. See on oluline varustus tagab elektrisüsteemide ohutu ja stabiilse töö ning võib olla ka selle seeria põhiseade tuletistooted. Tooted on valmistatud rangelt kooskõlas standardiga IEC 62271-102 "Kõrgepinge vahelduvvool lahtilülitid ja maanduslülitid" ja IEC 60694 "Kõrgepinge jaotusseadmete üldised tehnilised tingimused ja juhtseadised", tagades professionaalse asjatundlikkuse ja toote töökindluse.

Sellel horisontaalse pöördlülitusstruktuuriga lülitil on kõrge isolatsioonitase ja tugev saaste vastupidavus, stabiilne mehaaniline jõudlus ning mugav paigaldus ja hooldus. See toetab nii käsitsi kui ka elektriline ja seda saab vajadusel konfigureerida maanduslülitiga. See on kohandatav karmi välistingimustega keskkonnad, nagu kõrged kõrgused, madalad temperatuurid ja tugev saaste. Usaldusväärse tarnijana kasutab Usune rangelt järgib rahvusvahelisi standardeid ja kontrollib rangelt toodete kvaliteeti, et pakkuda klientidele kõrget kvaliteeti, ohutud ja vastupidavad lahtiühendamislülitid.

Põhirakenduse stsenaariumid

Välistingimustes kasutatavat käsitsi mootoriga isolatsioonilülitit kasutatakse laialdaselt välistingimustes kasutatavates jõuülekande- ja jaotussüsteemides elektrivõrkudes, tööstus- ja kaevandusettevõtetes, linnaehituses ja uue energiatootmises. On küll sobib rakendustele, mis nõuavad sagedast toiteeraldust ja ohutushooldust, ning sobib eriti hästi karmides välistingimustes, tagades tõhusalt toiteallika järjepidevuse ja ohutuse.

Toote põhiparameetrid

Tootel on suurepärane tehniline jõudlus ja see hõlmab mitmesuguseid spetsifikatsioone. Selle põhiparameetrid on järgmiselt:
- Nimipinge: 35kV ~ 170kV
- Nimivool: 630A~2500A
- Nimetatud lühiajaline vastupidavusvool: 20kA/s ~ 50kA/s
- Tipptakistusvool: 50kA ~ 125kA
- Põhiahela takistus: ≤125 μΩ (sõltub mudelist)
- Ühe minuti võimsuse sagedustaluvuspinge: 80kV ~ 200kV
- Pikseimpulsi vastupidavuspinge: 115 kV ~ 860 kV (sõltub mudelist ja maanduslülitist)
- Töömehhanism: käsitsi (CS11, CS17D, CS14G seeria) või elektriline (CJ2 tüüp)

Toote põhistruktuur

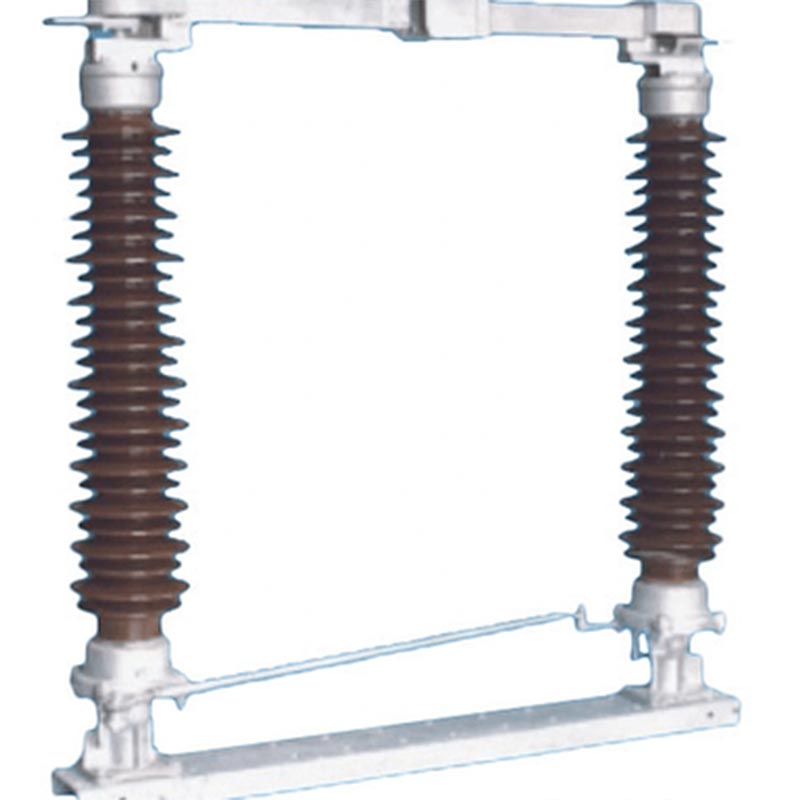

Välismanuaalmootoriga isolatsioonilüliti kasutab kahepostilist käepigistuse struktuuri. Iga faas koosneb alusest, postiisolaatorid, väljuvad klemmid ja kontaktid. Kaks postiisolaatorit on paigaldatud üksteisega paralleelselt laagripesad aluse mõlemas otsas ja risti alusega. Peamine juhtiv osa pöörleb ligikaudu 90° postiisolaatoritega. Keskmisel kontaktil on isepuhastuv pöörlev struktuur, mis eemaldab tolmu ja mustus kontaktilt avamise ja sulgemise ajal, tagades usaldusväärse kontakti. Pöörlevad osad on suletud, hooldusvaba disain ning käigukasti komponentides on kasutatud roostevabast terasest tihvte ja molübdeeni disulfiidi sisaldavad nailonpuksid, mis on korrosioonikindlad ja roostevabad.

Toote põhiomadused

1. Kõrge töökindlus

Kontaktsõrmed kasutavad uut tüüpi ülitugevat, suure juhtivusega ja suure elastsusega materjali. Nad toetuvad nende enda elastsus kontaktide kinnitamiseks, vältides vedrukorrosioonist ja kuumlõõmumisest põhjustatud kontakti rikkeid. See juhtiva komponendi struktuur on saanud riikliku kasuliku mudeli patendi.

2. Kohanemisvõime karmi keskkonnaga

Kohandatav kõrgustele ≤2000m, ümbritseva õhu temperatuurile -40℃ kuni +40℃, tuule kiirusele ≤34m/s ja seismilisele intensiivsusele ≤8 kraadid. Roomamiskaugus vastab GB/T5582 klassi III või IV nõuetele. Tugev reostuskindlus ja jäätumine (jää paksus ≤10mm).

3. Kaks töörežiimi

Toetab nii käsitsi kui ka elektrilist juhtimist, vastavalt vajadusele valida. Manuaalset mehhanismi on lihtne kasutada elektrilist mehhanismi (tüüp CJ2) juhib reduktoriga vahelduvvoolumootor, mis pakub kõrget kasutegurit ja tööjõudu säästev jõudlus.

4. Turvalukustus

Maanduslülitiga varustatud peavooluahel ja maanduslüliti on töökindlad blokeeritud, tagades, et maanduslüliti ei saaks sulguda, kui põhiahel on suletud, ja vastupidi, vältida juhuslikku käitamist.

5. Mugav paigaldus ja hooldus

Faasidevahelised ja vertikaalsed ühendusvardad omavad kinnitusstruktuuri, mis välistab vajaduse tihvtide ja keevitamine, mille tulemuseks on kõrge paigaldusefektiivsus. Pöörlevad osad on hooldusvabad, mis lihtsustab rutiini ülevaatused ja hooldused, vähendades pikaajalisi tegevuskulusid.

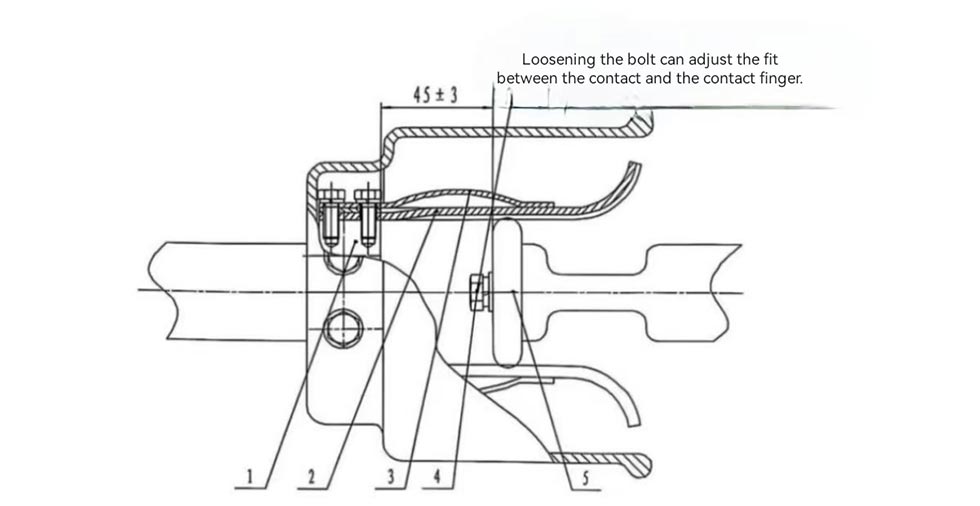

1. Sõrmepuudutusalus
2. Sõrmepuudutus
3. Magnetluku plaat
4. Polt
5. Võtke ühendust
Joonis 2 Domineerivate elektriliste kontaktpunktide skemaatiline diagramm

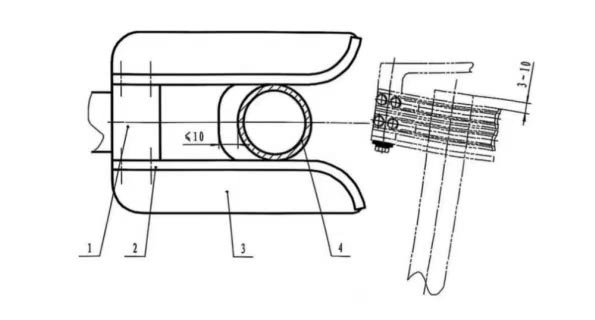

1. Jahvatatud noa staatiline kontaktpea
2. Kontakti sõrm
3. Positsioneerimisplaat
4. Jahvatatud noa toru
Joonis 3 Maandustoru ja positsioneerimisplaadi asukoha skemaatiline diagramm

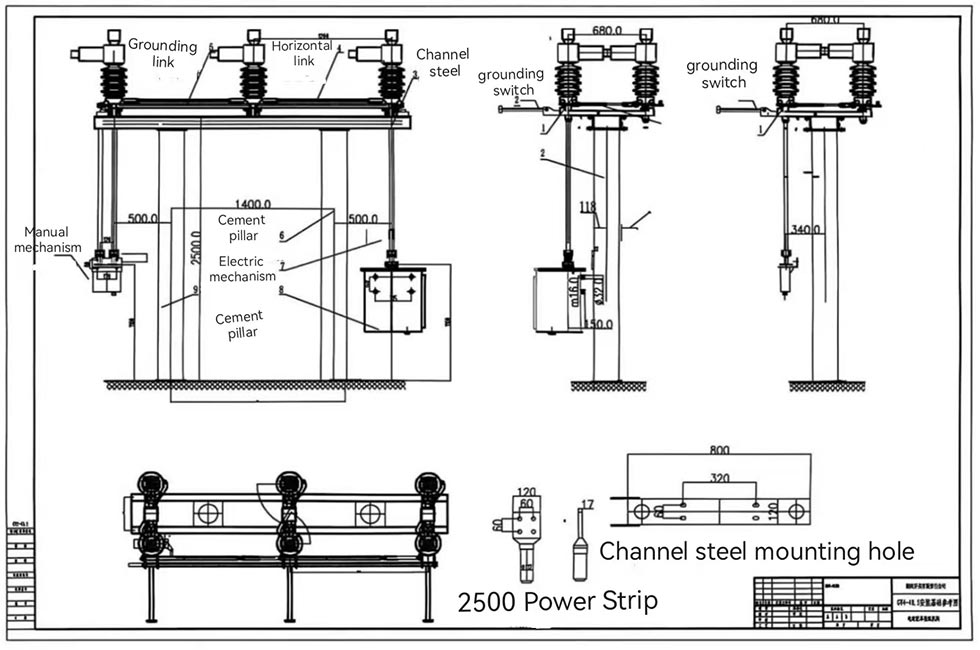

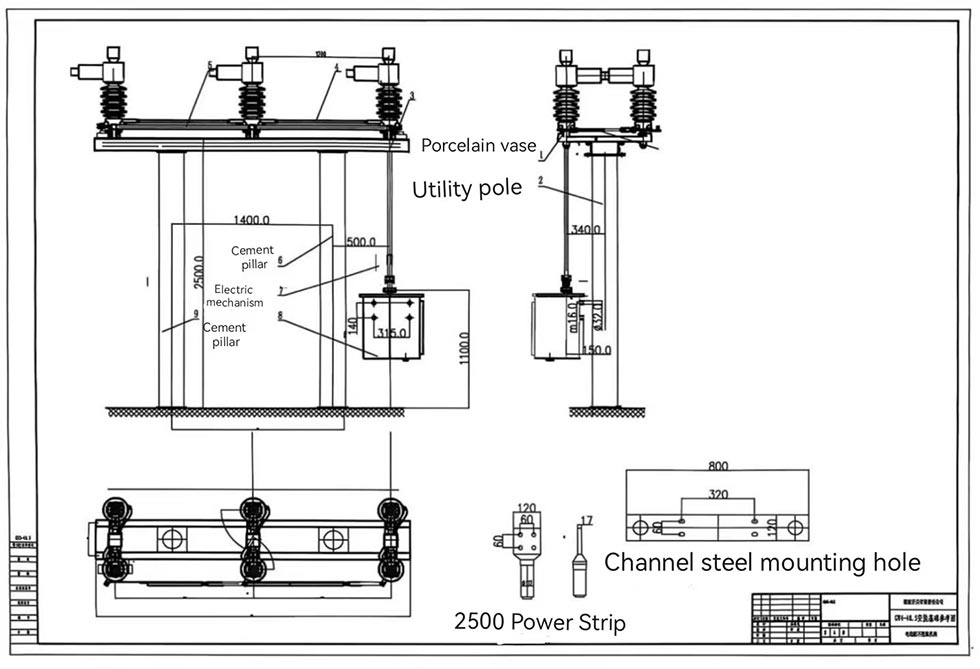

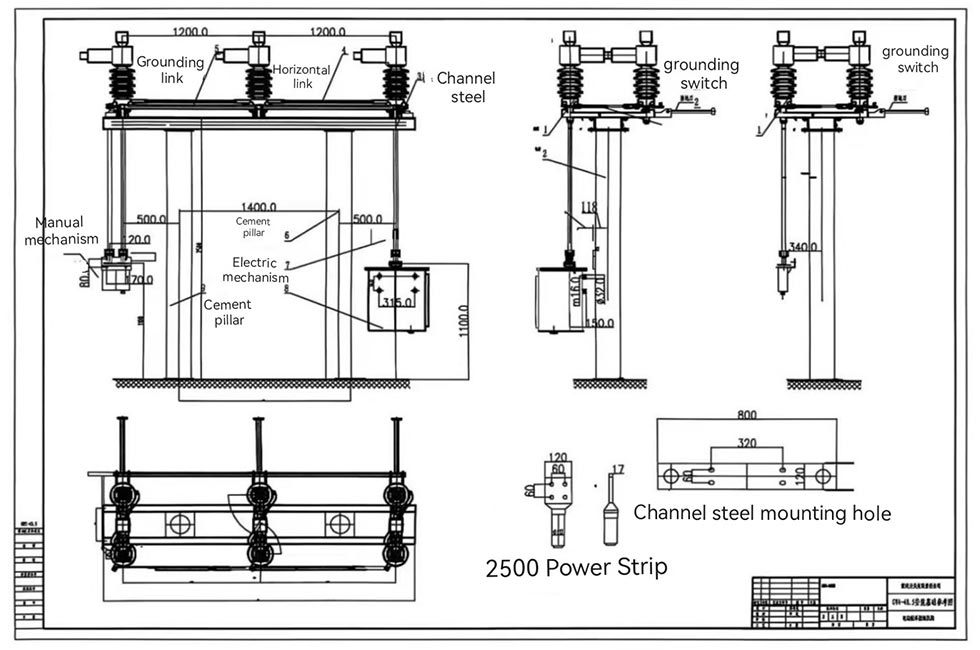

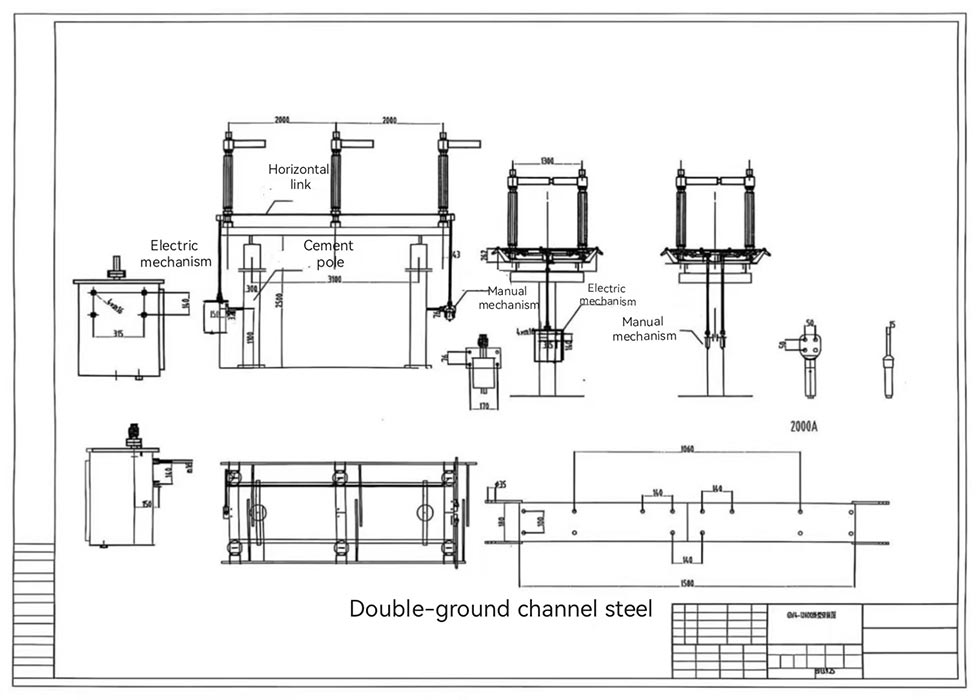

Joonis 4 Tõsteskeem

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

Reaalmaailma rakendusjuhtum

Juhtumiuuring: kõrgmäestiku elektrivõrgu projekt Lääne-Hiinas

Lääne-Hiinas asuv elektrivõrguettevõte viib ellu 110 kV ülekandeliini uuendamise projekti. Asub aadressil an 1800 m kõrgusel, on projekti keskmine aastane temperatuur -15 ℃ kuni 25 ℃, sagedased tugevad tuuled ja talvel tugev lumesadu. Projekt valis Usune GW4(A)-126(D)(W)/1250 lahutuslülitid (varustatud CJ2-ga elektrilised töömehhanismid ja maanduslülitid). Viimase kolme aasta jooksul on toode näidanud suurepärane kohanemisvõime keskkonnaga, ilma isolaatori kahjustusteta ega kontakti ülekuumenemiseta. Avamine ja sulgemine toimingud on sujuvad ja see töötab normaalselt isegi talvel 8 mm jääkoguse korral, tagades stabiilne elektrivõrgu töö. Tootjana pakkus Usune kohapealseid paigaldusjuhiseid ja regulaarselt projekti hooldusteenused, pälvides kliendilt kõrget kiitust.

KKK

K1: Mida ma peaksin tegema, kui Usune'i välise lahutuslüliti käsitsi käitamise pöördemoment kasutamise ajal suureneb?

A1: Suurenenud käsitsi käitamise pöördemomendi peamine põhjus on see, et määrdeõli pöörlevates osades ülekandesüsteem on kuivanud, määrdunud või võlli tihvtid on roostetanud, mis suurendab jõuülekannet vastupanu. Lahendus: esmalt peatage töö. Pärast kinnitamist, et eralduslüliti on avatud asendis ja kõrgepingeliin on maandatud, demonteerige pöörlevad osad, puhastage kogunenud mustus ja rooste ning paigaldage sobivas koguses määrdeainet. Kui probleem püsib, võtke ühendust Usene'i müügijärgse teeninduse meeskonnaga professionaalne remont. Usune tehases on professionaalsed remonditöötajad ja varuosad, et pakkuda õigeaegset tuge.

K2: Kas Usune'i isolatsioonilülitit välistingimustes, käsitsi mootoriga saab kasutada tugeva keemilise korrosiooniga piirkondades? Kui jah, milliseid ettevaatusabinõusid tuleks võtta?

A2: seda saab kasutada kerge kuni mõõduka keemilise korrosiooniga piirkondades. Peamised ettevaatusabinõud: 1. Teavitage tarnijat tellimisel keskkonna korrosioonitase. USune kohandab korrosioonivastast töötlust (nt kuumtöötlus armeeritud terasdetailide tsinkimine ja spetsiaalsete korrosioonivastaste isolaatorite valik); 2. Korrapäraselt puhastada isolaatorite ja juhtivate osade pind söövitavate ainete eemaldamiseks; 3. Lühendage rutiinset kontrolli tsükkel, keskendudes kontaktpinna ja isolaatori seisukorra kontrollimisele, ning kahjustatud osad viivitamatult asendada. Sest tugeva keemilise korrosiooniga piirkondades, konsulteerige kohandatud lahenduste saamiseks USune tehnilise osakonnaga.

Toodete tarnimine ja müügijärgne teenindus

Iga Usune'i isolatsioonilüliti välistingimustes, käsitsi mootoriga, on varustatud täielike paigaldustarvikute ja kliendi tellitud töömehhanism koos tootesertifikaadi, paigaldus- ja kasutusjuhendiga, ja tarvikute loend. Hiinas juurdunud tarnijana on Usunel terviklik tootmis- ja müügijärgne süsteem: tehases on range kvaliteedikontrolli protsess, mis tagab, et iga toode on enne ettevõttest lahkumist kvalifitseeritud tehas; müügijärgse teeninduse meeskond pakub kohapealseid paigaldusjuhiseid, silumist, hooldust ja muud teenuseid, vastates klientide vajadustele 24 tundi ööpäevas ning on pühendunud kvaliteetsete toodete pakkumisele ja tähelepanelik teenindus kodu- ja välismaal klientidele, luues pikaajalisi ja stabiilseid koostöösuhteid.
