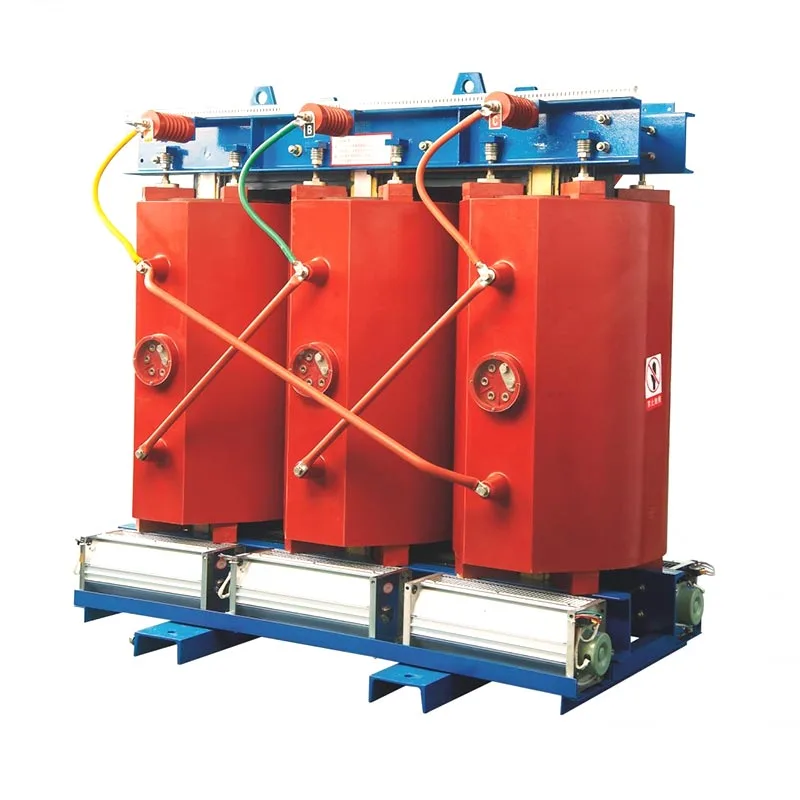

An11kV 1000kVA kuivtüüpi trafoon keskpinge jaotustrafo, mis on loodud elektrienergia ülekandmiseks 11 kV toiteallikast madalamale kasutuspingele, säilitades samal ajal elektriisolatsiooni, pinge stabiilsuse ja ohutu toitejaotuse. See juhend selgitab selle ehitust, tööpõhimõtet, spetsifikatsioone, rakendusi, paigalduskaalutlusi, kaitsenõudeid, hooldustavasid ning tööstuslike ja kaubanduslike elektrisüsteemide ostupunkte.
1000 kVA trafo annab nimivõimsuse näivvõimsuseks 1000 kilovolt-amprit, samas kui 11 kV identifitseerib primaarpingeklassi. Erinevalt õlitrafost kasutab kuivtrafo jahutusainena õhku ega tugine mineraalsele isoleerõlile. Valuvaigu konstruktsioonid võivad pakkuda kompaktset lahendust sisealajaamadele, ärihoonetele, tööstusettevõtetele, andmetega seotud rajatistele, taastuvenergiapaigaldistele ja muudele kohtadele, kus tulekahju käitumine, hooldus, ruum ja keskkonnakaalutlused on olulised.
Tegelikku spetsifikatsiooni ei tohiks kunagi valida ainult andmesildi hinnangu põhjal. Sekundaarpinge, vektorirühm, takistus, isolatsioonitase, mähise materjal, temperatuuri tõus, jahutusmeetod, kaitseümbrise kaitse, kõrgus merepinnast, ümbritseva õhu temperatuur, harmooniline koormus, lühise tingimused ja kohaldatavad standardid mõjutavad lõplikku disaini.
An11kV 1000kVA kuivtüüpi trafoon kolmefaasiline elektritrafo, mida tavaliselt kasutatakse keskpinge elektri vähendamiseks madalamale pingele, mis sobib allavoolu jaotus- ja elektriseadmete jaoks. Trafo nimivõimsus on 1000 kVA ja primaarpinge 11 kV.
Terminkuiv tüüptähendab, et trafo ei kasuta peamise isolatsiooni- ja jahutusainena vedelat isolatsiooniõli. Sõltuvalt konstruktsioonist võivad mähised olla avatud, vaakum-surveimmutatud või vaigusse kapseldatud. Valuvaigust ehitus on eriti levinud seal, kus on vaja mehaanilist kaitset, keskkonnakindlust ja vähendatud sõltuvust vedelast isolatsioonist.
IEC 60076-11 hõlmab spetsiaalselt kuivtüüpi jõutrafosid, mille seadmete kõrgeim pinge on kuni 72,5 kV ja vähemalt üks mähis töötab üle 1,1 kV, mistõttu on see otseselt asjakohane paljude 11 kV kuivtüüpi trafode konstruktsioonide puhul.
11kV näitab primaarpoolset nimipinget. Seadme täpne isolatsioonitase ja nimipinge tuleb kinnitada projekti spetsifikatsioonist ja kohaldatavast standardist, mitte ainult nimipingest.
1000kVA on trafo nimivõimsus. See kirjeldab elektrilist laadimisvõimet kindlaksmääratud töötingimustes, mitte ei esinda otsest 1000 kW väljundit.
Kolmefaasilise süsteemi puhul saab ligikaudse täiskoormuse liinivoolu arvutada, kasutades:
Näiteks 11kV ja 1000kVA juures on primaarne täiskoormuse vool ligikaudu52,5A. Sekundaarvool sõltub valitud madalpinge nimiväärtusest. Näiteks 400 V juures on teoreetiline kolmefaasiline täiskoormuse vool ligikaudu1443A. Need arvutused on kasulikud eelprojekteerimisel, samas kui lõplik kaabli, kaitselüliti, siini ja kaitsevalik peab järgima kogu projekti projekti.
Kuiv-tüüpi trafo jõudlus sõltub mitme peamise komponendi kooskõlastatud konstruktsioonist. Tüüpiline 11kV 1000kVA seade sisaldab järgmist:
| Komponent | Esmane funktsioon | Oluline kaalutlus |
|---|---|---|
| Magnetiline südamik | Pakub magnetilist rada energia ülekandeks | Südamikmaterjal, vuugikujundus ja kaod |
| HV mähis | Saab vastu 11kV toite | Isolatsioon, juhi materjal, impulsi taluvus |
| LV mähis | Annab vajaliku madalpinge väljundi | Pinge, voolutugevus, temperatuuri tõus |
| Isolatsioonisüsteem | Eraldab pingestatud komponendid elektriliselt | Termiline, dielektriline, keskkonnamõju |
| Vaigu kapseldamine | Kaitseb valuvaigust valmistatud mähiseid | Valamise kvaliteet, tühimiku kontroll, termiline jõudlus |
| Jahutussüsteem | Eemaldab töö käigus tekkiva soojuse | AN või ANAF töö ja ventilatsioon |
Valatud vaiguga konstruktsioonides võivad vaiguga kapseldatud mähised luua mähiste ümber tugeva isolatsioonistruktuuri. Lõplikku konstruktsiooni tuleks siiski hinnata nõutavate elektriliste, termiliste, keskkonna- ja mehaaniliste tingimuste järgi, mitte ainult vaigukonstruktsiooni järgi.
Trafo töötab läbi elektromagnetilise induktsiooni. Kui primaarmähisele rakendatakse vahelduvpinge 11 kV, tekitab see südamikus vahelduva magnetvoo. See magnetvoog ühendub sekundaarmähisega ja indutseerib pinge vastavalt pöördesuhtele.
Loodusliku õhuga jahutamisel liigub soojus aktiivsetest osadest konvektsiooni ja kiirguse kaudu ümbritsevasse õhku. Suurema soojusvajadusega rakenduste jaoks saab lisada sundõhuventilaatorid. Valitud jahutusseade peab vastama trafo määratud võimsusele ja töökeskkonnale.
Ostja peaks taotlema täielikku tehnilist andmelehte, mitte ostma ainult “11kV 1000kVA” järgi. Tüüpiline projekti spetsifikatsioon peaks käsitlema:
| Parameeter | Miks see on oluline |
|---|---|
| Nimivõimsus | Määrab näivvõimsuse nimivõimsuse: 1000 kVA. |
| Primaarpinge | Peab vastama tegelikule keskpingevõrgule. |
| Sekundaarne pinge | Määrab ühilduvuse allavoolu seadmetega. |
| Sagedus | Üldised projekti väärtused hõlmavad 50 Hz või 60 Hz. |
| Vektorrühm | Määrab faasinihke ja mähise ühenduse. |
| Takistus | Mõjutab pinge reguleerimist ja rikkevoolu käitumist. |
| Kaotused | Mõjutab töötemperatuuri ja elutsükli energiatarbimist. |
| Temperatuuri tõus | Määratleb termilised töötingimused ja isolatsiooninõuded. |
| Isolatsiooni tase | Oluline dielektrilise vastupidavuse ja süsteemi koordineerimise jaoks. |
| Korpus/IP reiting | Kaitseb trafot keskkonna- ja juhuslike kokkupuuteriskide eest. |
Avaldatud tootja spetsifikatsioonid näitavad, et 11kV-klassi 1000kVA kuivtüüpi trafodel võivad olla oluliselt erinevad kadude väärtused, mähismaterjalid, mõõtmed, vektorrühmad, impedantsi väärtused ja jahutuskorraldus. Seetõttu tuleks need parameetrid täpse mudeli jaoks kinnitada, selle asemel, et eeldada, et kõik 1000 kVA trafod on tehniliselt samaväärsed.
Kuiv-tüüpi trafotehnoloogia on eriti kasulik, kui paigalduskeskkond paneb rõhku siseruumides töötamisele, tulekahjuga seotud kaalutlustele, vähendatud vedelikuisolatsiooninõuetele või lihtsustatud hooldusele.
Standardis IEC 60076-11 käsitletakse ka kliimaklasse, kõrgusega seotud termilisi ja dielektrilisi kaalutlusi, ümbrise haldamist, tulekäitumist ja seismilist klassifikatsiooni, illustreerides, miks tuleks trafo spetsifikatsiooni tegemisel arvestada keskkonnatingimustega.
11kV 1000kVA kuivtüüpi trafot saab kasutada kõikjal, kus 11kV jaotussüsteem vajab keskmise võimsusega astmelist trafot ja paigaldusnõuded on kooskõlas kuivtüüpi tehnoloogiaga.
Trafo valimine peaks algama pigem elektrisüsteemist kui tootekataloogist. Järgmine kontroll-loend võib aidata vältida spetsifikatsioonilünki.
Isegi hästi läbimõeldud trafo võib halvasti töötada, kui paigalduskeskkond ei taga piisavat vaba ruumi, ventilatsiooni, kaitset ega elektrilist koordineerimist.
Paigaldustingimused ei ole pelgalt mehaanilised detailid. IEC 60076-11 tunnistab konkreetselt kõrguse ja keskkonnatingimuste mõju trafo termilisele ja dielektrilisele jõudlusele, seega tuleks need parameetrid deklareerida spetsifikatsiooni etapis.
Kuivtüüpi trafod väldivad üldiselt õliga seotud hooldustöid, kuid vajavad siiski perioodilist kontrolli. Hooldussagedus tuleks määrata vastavalt tootja juhistele, töötingimustele, kohalikele eeskirjadele ja paigalduse kriitilisusele.
| Ülevaatusala | Mida kontrollida |
|---|---|
| Mähised | Nähtav saastumine, kahjustused, ebatavalised tühjendusmärgid või riknemine. |
| Ühendused | Klemmide seisukord, tihedus, ülekuumenemise märgid ja kaabli seisund. |
| Jahutus | Õhukäigud, ventilatsioon, ventilaatorid, kui need on paigaldatud, ja ebatavaline temperatuur. |
| Temperatuuri jälgimine | Andurite näidud, häired, kontrolleri töö ja ajaloolised trendid. |
| Keskkond | Tolm, niiskus, söövitav atmosfäär ja ruumi ventilatsioon. |
Üks praktilisemaid hooldusmeetmeid on jahutuspindade ja ventilatsiooniteede puhtana hoidmine. Liigne tolm võib vähendada soojusülekannet ja aja jooksul tekitada soovimatud isolatsioonitingimused.
Kuivtüüpi ja õlitrafod võivad mõlemad täita keskpinge jaotusülesandeid, kuid nende ehitus- ja paigaldusomadused on erinevad.
| tegur | Kuiv tüüp | Õli sukeldatud |
|---|---|---|
| Isolatsioonikeskkond | Õhk- ja/või tahke isolatsioonisüsteem | Isoleeriv vedelik |
| Õli juhtimine | Ei nõuta | Nõutav vastavalt konstruktsioonile ja töötingimustele |
| Paigaldamine siseruumidesse | Ühine rakendus | Sõltub kohalikest disaini- ja ohutusnõuetest |
| Tulekahju kaalutlused | Trafoõli tulekoormus puudub | Nõuab vedeliku tüübi ja paigaldusnõuete arvestamist |
| Tüüpiline hooldus | Ülevaatus, puhastus, ühendused, jahutus ja jälgimine | Sisaldab vedelikuga seotud kontrolli- ja hooldusnõudeid |
Sobiv tehnoloogia sõltub pigem projektist kui universaalsest reeglist. Hinnata tuleks koormusprofiili, ruumi, keskkonnatingimusi, tulenõudeid, paigalduskohta, esialgset maksumust, elutsükliga seotud kaalutlusi ja kohalikke eeskirju.
Rahvusvaheliste hangete puhul on tehniline suhtlus sama oluline kui noteeritud hind. Enne tellimuse esitamist peaksid ostjad nõudma selget dokumentatsiooni, mis hõlmab trafo täpset konfiguratsiooni.
Väljakujunenud trafotootjate avaldatud tehniline dokumentatsioon näitab, et isegi trafod, millel on sama 11 kV ja 1000 kVA nimiväärtus, võivad erineda mähise materjali, kadude väärtuste, vektorirühma, impedantsi, isolatsioonisüsteemi, mõõtmete ja jahutuskonfiguratsiooni poolest.
Zhejiang Usune Electric Co., Ltd.saab esitada potentsiaalse tarnijana klientidele, kes otsivad kohandatud trafolahendusi. Projektispetsiifilise pakkumise jaoks peab ostja esitama elektrisüsteemi parameetrid, paigalduskeskkonna, kohaldatavad standardid, tarnekoha ja kõik vajalikud tarvikud või korpuse tehnilised andmed.
See võib sobida paljudes tööstuslikes rakendustes, kui 11kV toide, sekundaarpinge, koormusprofiil, paigaldustingimused, kaitsesüsteem ja nõutav võimsus vastavad projektile. Tegeliku koormuse arvutamine tuleks lõpetada enne valimist.
Kolmefaasilise 11 kV süsteemi puhul on teoreetiline täiskoormusega primaarvool ligikaudu 52,5 A. Süsteemi tegelik projekteerimine peaks arvestama ka trafo tolerantsi, töötingimusi, kaitseseadeid ja võrgu omadusi.
Sekundaarpinge on projektipõhine. Levinud madalpinge konfiguratsioonid hõlmavad 400 V, 415 V ja 433 V, kuid olenevalt elektrisüsteemist saab projekteerida ka muid pingeid.
Mitte tingimata. Paljud kuivtüüpi trafod töötavad loomuliku õhkjahutusega. Sundõhkjahutust saab lisada, kui konstruktsioon nõuab suuremat soojusvõimsust või spetsiifilisi töötingimusi.
IEC 60076-11:2018 on peamine IEC standard, mis hõlmab konkreetselt kuivtüüpi jõutrafosid selle määratletud reguleerimisala piires. Samuti võivad kehtida täiendavad riiklikud, piirkondlikud, projekti-, paigaldus- või tõhususnõuded.
kVA mõõdab näivat võimsust, kW aga aktiivvõimsust. Seos sõltub võimsustegurist: kW = kVA × võimsustegur. Seetõttu ei tohiks 1000kVA trafot automaatselt kirjeldada 1000kW toiteallikana.
Paljud tootjad saavad vastavalt projekti nõuetele konfigureerida selliseid parameetreid nagu sekundaarpinge, vektorirühm, mähise materjal, impedants, kraani ulatus, korpus, jahutuskorraldus, tarvikud ja seiresüsteem. Iga kohandamine tuleb kinnitada vastavalt kehtivale tehnilisele standardile.
An11kV 1000kVA kuivtüüpi trafoon midagi enamat kui pinge ja võimsuse arvude kombinatsioon. Selle tegelik jõudlus sõltub elektriprojekti, isolatsiooni, soojusjuhtimise, mähiste ehituse, südamiku kadude, takistuse, keskkonnatingimuste, kaitse, paigaldamise ja hoolduse koostoimest.
Insenerimeeskondade ja ostujuhtide jaoks on kõige usaldusväärsem lähenemisviis alustada täieliku elektrinõudega ja seejärel taotleda üksikasjalikku tehnilist ettepanekut. Garanteeritud kadude, isolatsioonitasemete, vektorirühma, impedantsi, temperatuuritõusu, mõõtmete, testimise, tarvikute ja hooldustoe võrdlemine aitab tagada, et valitud trafo vastab tegelikule rakendusele.
Zhejiang Usune Electric Co., Ltd. võib toetada kliente keskpinge kuivtüüpi trafo nõuete ja projektispetsiifiliste konfiguratsioonide hindamisel. Kui plaanite uut alajaama, uuendate tööstuslikku elektrisüsteemi või otsite 11kV 1000kVA trafot äri- või infrastruktuuriprojekti jaoks,võtke meiega ühendustoma pinge, võimsuse, sageduse, paigaldustingimuste ja tehniliste nõuetega, et arutada sobivat trafolahendust.
-
