Kõrgepinge lahklüliti

Usune GW8 ja GW13 seeria kõrgepinge lahklülitid trafo nullmaandussüsteemide jaoks on välistingimustes kõrgepinge elektriseadmed, mis on spetsiaalselt ette nähtud trafo nullpunkti maandussüsteemide jaoks. Sobib 50Hz/60Hz vahelduvvoolule süsteemid, need on saadaval 40,5 kV, 72 kV ja 110 kV pingega. Nende põhifunktsioon on turvaline ümberlülitamine trafo nullpunkti ühenduse olek koormuseta tingimustes, mis vastab võimsuse ohutusnõuetele süsteemi töörežiimide ümberlülitamine ja seadmete hooldus.

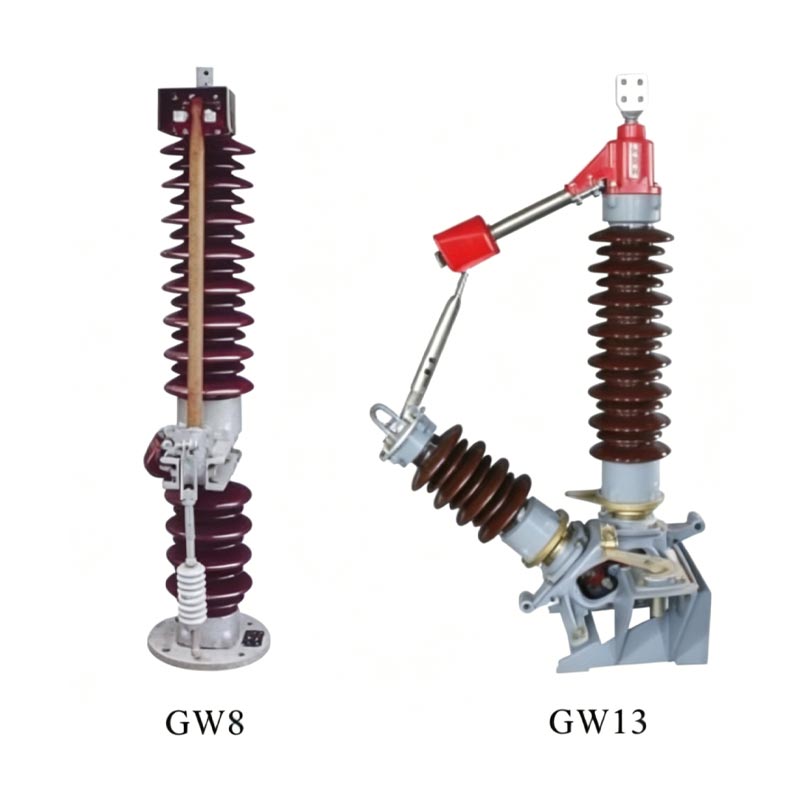

Tootemudelid ja töömehhanismid

1. GW8-seeria: saab varustada CJ-tüüpi elektrilise juhtimismehhanismiga või CS8-tüüpi käsitsijuhtimismehhanismiga, sobib tavaliste alajaamade neutraalpunkti maandusstsenaariumide jaoks.

2. GW13 seeria: saab varustada CJ-tüüpi elektrilise juhtimismehhanismiga või CS14-tüüpi käsitsijuhtimisega mehhanism, mis pakub paindlikumat tööd ja suuremat töökindlust.

Toote struktuur

GW8 ja GW13 seeria kõrgepinge lahtiühendajad trafo nullmaandussüsteemide jaoks kasutavad ühepooluselist struktuur, mis koosneb peamiselt pooluse korpusest ja töömehhanismist.

1. Pooluse keha

Sisaldab alust, postiisolaatorit, juhtivat õla, kontakte jne. Postiisolaator tagab usaldusväärse elektri isolatsioon, juhtiv vars ja kontaktid moodustavad peamise juhtiva ahela ning alus tagab stabiilsuse paigaldus.

2. Töömehhanism

Ajendab juhtivat õla ühenduslüli kaudu pöörlema, realiseerides lahklüliti avamise ja sulgemise lüliti. Täpne positsioneerimine ja stabiilne töö tagavad selge ja usaldusväärse lahtiühendamise pärast avamist.

Toote omadused ja eelised

1. Kõrge ohutusvõime

Kasutatakse kõrgekvaliteedilisi isolatsioonimaterjale ja täpset kontaktkonstruktsiooni, millel on suurepärane isolatsioonitugevus ja kaarekustutusvõime, tagades ohutu koormuseta lülituse.

2. Paindlik toimimine

Toetab nii elektrilisi kui ka käsitsi töörežiime, kohandudes automaatse juhtimise ja kohapealse käsitsi juhtimisega erinevate stsenaariumide vajadustele.

3. Tugev keskkonnaga kohanemisvõime

Mõeldud spetsiaalselt välistingimustes kasutamiseks, vastupidav kõrgetele ja madalatele temperatuuridele, niiskusele, korrosioonile ja reostusele, sobib erinevatesse karmidesse väliskeskkondadesse.

4. Stabiilne ja usaldusväärne töö

Range materjalivalik ja protsesside kontroll koos tervikliku kvaliteedijuhtimissüsteemiga annavad tulemuseks a madal rikete määr ja pikaajaline stabiilne töö.

5. Lihtne struktuur ja mugav hooldus

Kompaktne struktuur, lihtne paigaldamine ja hooldus, mis vähendab tõhusalt järgnevat kasutamist ja hooldust kulud.

Taotlusjuhtum

Juhtum 1: 220 kV linnaalajaam Ida-Hiinas

Ida-Hiinas asuv 220 kV linna keskalajaam kasutab trafo jaoks Usune GW8-110 kV kõrgepinge lahklülitit Põhitrafo neutraalne maandussüsteem. See alajaam vastutab linna elektrivarustuse eest keskus, mis nõuab väga kõrget seadmete töökindlust ja ohutust. Alates selle kasutuselevõtust 2022. aastal on seadmed on edukalt läbinud tuhandeid neutraalpunktide ümberlülitustoiminguid. Iga-aastase hoolduse ja võrgu käigus töörežiimi reguleerimine, selle paindlik töö ja usaldusväärne kontaktide jõudlus on tõhusalt taganud hoolduspersonali isiklik ohutus ja elektrivõrgu stabiilne töö.

Juhtumiuuring 2: Loodetuulepargi alajaam

Loode-Hiinas asuv suur tuulepargi alajaam valis trafo neutraalse maandussüsteemi jaoks Usune GW13-72kV kõrgepinge lahtiühendajad. Piirkonnas on karmid looduslikud tingimused, suured temperatuuride erinevused, tugev tuul ja liivatormid ja kõrged kõrgused. GW13 seeria tooted, millel on suurepärane välistingimustes kohanemisvõime ja korrosioon takistusega, on stabiilselt töötanud üle kolme aasta, tehes tõhusat koostööd tuulepargi trafoga neutraalpunkti maanduskaitsesüsteem, et tagada tuuleenergia tootmise ohutu ja stabiilne töö süsteemi ja elektri sujuv võrguühendus.

Peamised tehnilised parameetrid

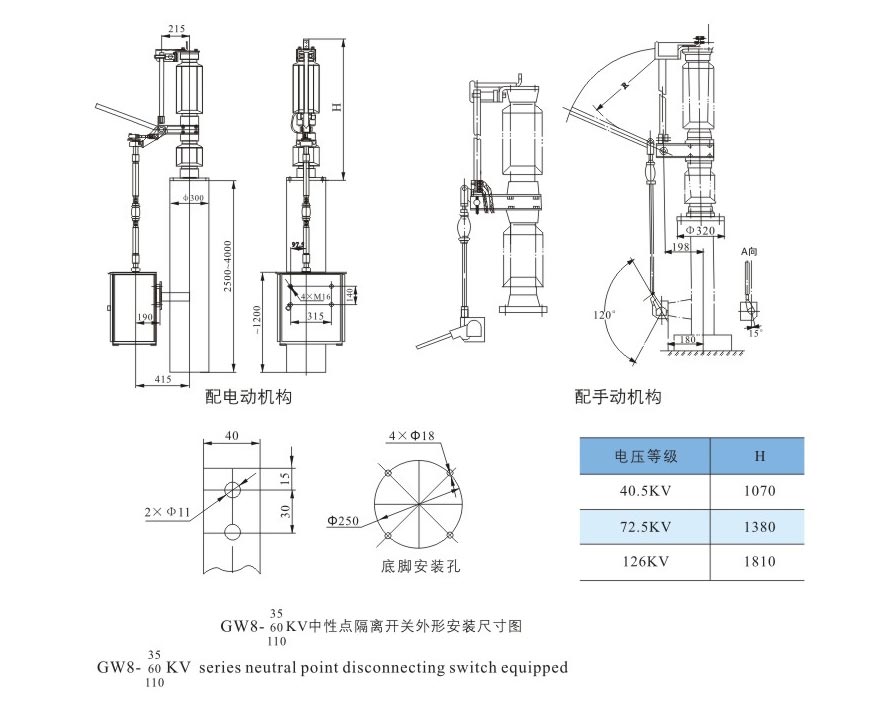

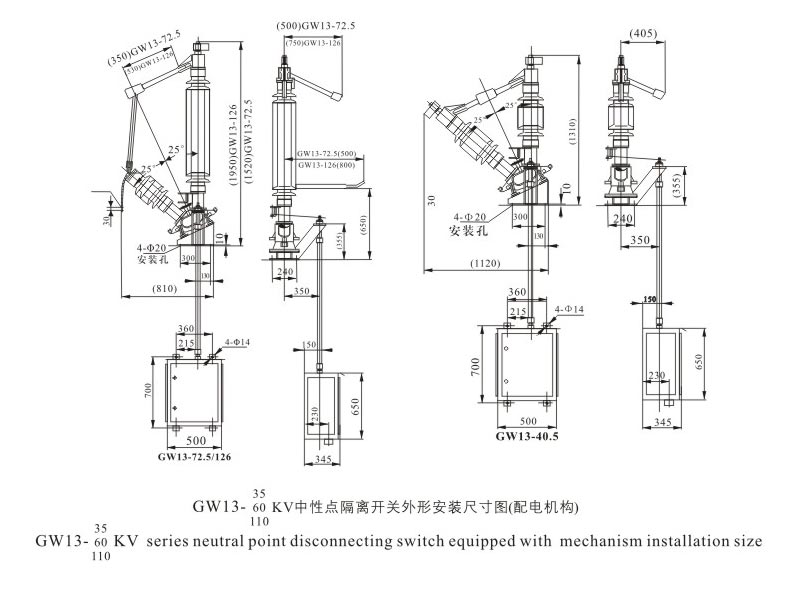

Välised mõõtmed

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

KKK

K1: Millised on peamised erinevused Usune GW8 ja GW13 seeria nullpunkti lahutuslülitite vahel?

V: Põhiline erinevus seisneb sobivas töömehhanismis ja mõnes konstruktsioonis. GW8 seeria on varustatud CJ-tüüpi elektrimehhanismiga või CS8-tüüpi manuaalse mehhanismiga; GW13 seeria on varustatud a CJ-tüüpi elektrimehhanism või CS14-tüüpi käsitsi mehhanism. Struktuurselt on sellel optimeeritud pöörlev kontakt disainiga, pakkudes täiustatud isepuhastusvõimet ja paremat sobivust karmidesse väliskeskkondadesse.

K2: Kas Usune neutraalse maanduslülitit saab kasutada kõrgel ja kõrge temperatuuriga aladel?

V: Jah. See seeria on loodud spetsiaalselt välitingimustes kasutamiseks ja on keskkonnaga hästi kohanemisvõimeline. See võib toimida tavaliselt kõrgustel ≤1000 m (kõrgemaid kõrgusi saab kohandada) ja temperatuuridel vahemikus -40 ℃ kuni +40 ℃. See on suurepärase niiskus-, saaste- ja korrosioonikindlusega. Spetsiaalne korrosioonivastane ja Jäätumisvastaseid protseduure saab pakkuda vastavalt kasutaja nõudmistele.

Järeldus

Usune GW8 ja GW13 seeria trafod (kõrgepinge lahtiühendamine trafo neutraalse maandussüsteemi jaoks) on kvaliteetsed tooted, mis integreerivad arenenud tehnoloogia, usaldusväärse kvaliteedi ja suurepärase jõudluse. Nagu a professionaalne tootja ja tarnija Hiinas, Usune järgib alati kõigepealt kvaliteedi põhimõtteid ja klientidele, pakkudes ohutuid, usaldusväärseid ja tõhusaid kõrgepingeelektriseadmete lahendusi kogu maailmas elektrisüsteemi kliendid. Nende hulgas on laialdaselt levinud neutraalpunkti maanduslülitite tooted Energeetikasektori klientide tunnustus ja usaldus tänu nende rikkalikule praktilisele rakenduskogemusele ja terviklik müügijärgne teenindus.
