Keskpinge jaotussüsteem asub ülekandevõrgu ja lõppkasutaja vahel. See töötab pingel 3 kV kuni 40,5 kV ja kannab toidet tehastele, ärihoonetele ja elamurajoonidele. Kui selles süsteemis tekib rike, võib rikkevool ulatuda kümnete tuhandete ampriteni. Seade, mis selle voolu katkestab, onSiseruumide kõrgepinge vaakumkaitselüliti. Erinevalt õli- või SF6 kaitselülitist kasutab vaakumkaitselüliti kaare kustutamiseks suletud vaakumkatkestit. See disain pakub hooldusvaba töötamist, pikka mehaanilist eluiga ja kompaktseid mõõtmeid, muutes selle siseruumides keskpinge jaotusseadmete jaoks domineerivaks valikuks. Hankejuhtide jaoks on õigete seadmete määramisel oluline mõista, kuidas vaakumkaitse jaotussüsteemi kaitseb.
See juhend on kirjutatud ostjatele, kes vastutavad keskpinge jaotussüsteemide siseruumides kasutatavate kõrgepinge vaakumkaitselülitite hankimise eest. Selgitame kaitsemehhanismi, vaakumkatkesti rolli, töömehhanismi, kaitsereleedega kooskõlastamist ja tarnija valiku kriteeriume. Pakume ka üksikasjalikke tooteparameetreid meie Zhejiang Usune Electric Co., Ltd. tehases. Olenemata sellest, kas ehitate uut alajaama, uuendate olemasolevat jaotusseadmeid või hankite asenduskaitselüliteid, aitab see juhend teil teha teadliku otsuse, mis tagab teie jaotussüsteemi ohutuse ja töökindluse.

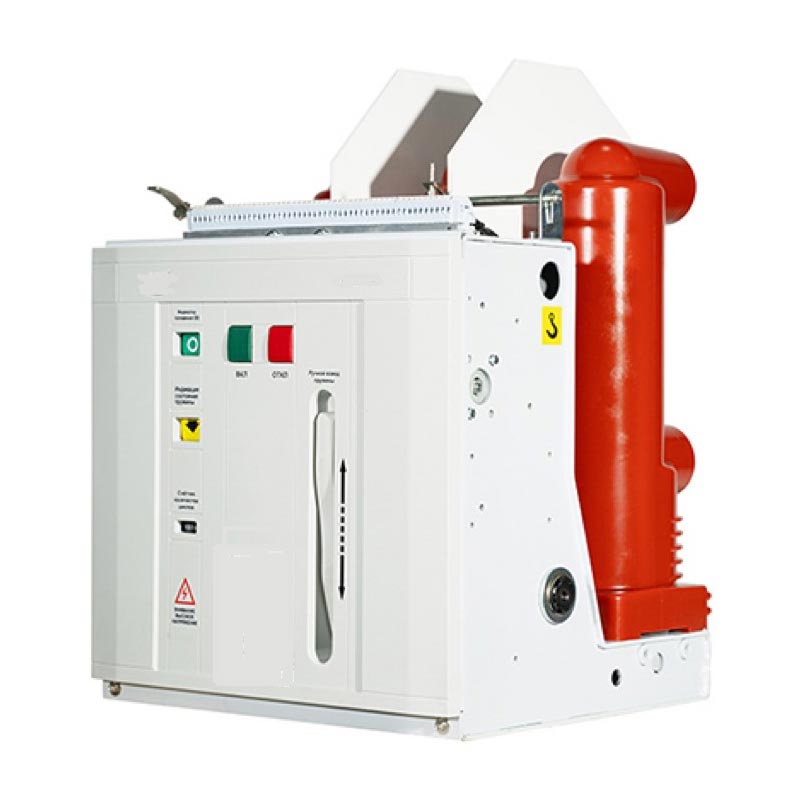

Siseruumides olev kõrgepinge vaakumkaitselüliti täidab keskpinge jaotussüsteemis kolme olulist funktsiooni. Esiteks kannab see pidevalt tavalist koormusvoolu ilma oluliste kadudeta ja kuumutamata. Teiseks katkestab see rikkevoolu lühise või maandusrike ilmnemisel, eraldades rikkega sektsiooni ülejäänud süsteemist. Kolmandaks pakub see vahendit ahela ümberlülitamiseks hoolduseks, koormuse ülekandmiseks või süsteemi ümberkonfigureerimiseks. Need funktsioonid võivad tunduda lihtsad, kuid neid täidetakse nõudlikes tingimustes. Kaitselüliti peab katkestama rikkevoolud, mis võivad kuni 40,5 kV pingel ulatuda 40 kA-ni. See peab seda tegema 50–80 millisekundi jooksul, enne kui rike võib põhjustada ulatuslikke kahjustusi. Ja see peab pärast tuhandeid toiminguid usaldusväärselt töötama. Allolev tabel võtab kokku kaitselüliti funktsioonid jaotussüsteemis.
| Funktsioon | Kirjeldus | Kasu jaotussüsteemile |
| Pidev voolukandmine | Kannatab normaalset koormusvoolu ilma märkimisväärse kadudeta | Tagab tõhusa jõuülekande |
| Veavoolu katkestus | Katkestab lühise- ja maandusrikkeid | Hoiab ära rikete leviku ja seadmete kahjustamise |
| Üleminek hooldusele | Pakub vahendit vooluringi isoleerimiseks | Võimaldab ohutut hooldust ja vähendab seisakuid |
| Süsteemi ümberkonfigureerimine | Võimaldab vooluringi sisse või välja lülitada | Pakub võrgule töö paindlikkust |
| Rikke isolatsioon | Piirab tõrke mõju mõjutatud lõigule | Säilitab tervete sektsioonide toiteallika |
KellZhejiang Usune Electric Co., Ltd.,meie tehas toodab siseruumides kasutatavaid kõrgepingevaakumkaitselüliteid keskpinge jaotussüsteemidele pingetel 12 kV kuni 40,5 kV. Projekteerime oma kaitselülitid nii, et need vastaksid kõige nõudlikumatele rikkevoolu- ja lülitusnõuetele. Meie insenerimeeskond teeb koostööd kommunaalteenuste ja EPC töövõtjatega, et määrata iga turustusrakenduse jaoks õige kaitselüliti.
Vaakumkatkesti on siseruumides kasutatava kõrgepinge vaakumkaitselüliti süda. See on suletud keraamiline või klaasist ümbrik, mis sisaldab paari kontakte kõrgvaakumkeskkonnas. Kui kontaktid eralduvad rikke katkestamiseks, tekib kaar. Vaakumis ei ole kaar gaasilahendus nagu õhus või SF6-s. Selle asemel on tegemist metalliauru kaarega, mida toetab kontaktmaterjali aurustamine. Vaakumkatkestin kustutab kaare, kondenseerides metalliauru kiiresti tagasi kontaktpindadele ja ümbritsevatele kilpidele. Vaakumkeskkond tagab ka ülikõrge dielektrilise tugevuse, mis ei lase kaarel pärast selle kustutamist uuesti kokku puutuda. Allolev tabel võtab kokku vaakumkatkestajaga kaare kustumise protsessi.
| Lava | Mis juhtub | Tulemus |
| Kontaktide eraldamine | Kontaktide osa, kaarevormid | Rikkevool jätkub |
| Metalli aurukaar | Kaar põleb kontaktidest metalliauruna | Kaart hoitakse kuni voolu nullini |
| Praegune null | Vahelduvvool ületab loomulikult nulli | Kaar on hetkeks kustunud |
| Aurude kondenseerumine | Metalliaur kondenseerub kilpidele | Dielektriline tugevus taastub kiiresti |
| Dielektriline taastamine | Vaakumvahe taastab isolatsiooni | Kaar ei saa katkeda, vooluring on katkenud |
Oma tehases kasutame mainekate tootjate vaakumkatkestusi, mida on testitud asjakohaste IEC standardite järgi. Kontrollime enne kokkupanemist iga katkesti vaakumi terviklikkust. Meie kaitselüliteid on testitud, et kontrollida nende katkestusvõimet ja dielektrilise taastumise jõudlust. Meie eesmärk on pakkuda oma klientidele kaitselüliteid, mis katkestavad rikkeid usaldusväärselt kogu nende kasutusea jooksul.
Töömehhanism on komponent, mis avab ja sulgeb vaakumkatkestajate kontaktid. See peab andma vajaliku jõu ja kiiruse, et eraldada kontaktid määratud avamisaja jooksul. Kui mehhanism on liiga aeglane, püsib kaar kauem kui vaja ja tõrget ei kõrvaldata õigeaegselt. Kui mehhanism on liiga nõrk, ei pruugi kontaktid täielikult eralduda ja kaar võib uuesti lüüa. Töömehhanism peab olema usaldusväärne ka tuhandete toimingute jooksul, sest kaitselüliti võib mitu kuud jõude olla ja seejärel tööle kutsuda. Kõige levinumad siseruumide vaakumkaitselülitite töömehhanismid on vedrumehhanismid ja magnetajamid. Vedrumehhanismid salvestavad energiat vedrusse ja vabastavad selle kaitselüliti avamiseks või sulgemiseks. Magnetajamid kasutavad kontaktide juhtimiseks elektromagnetilist mähist. Allolev tabel võrdleb neid mehhanisme.
| Mehhanismi tüüp | Tööpõhimõte | Eelised | Tüüpiline rakendus |
| Kevade mehhanism | Salvestatud energia kevadel | Usaldusväärne, tõestatud, vähese hooldusega | Standardne jaotusseade |
| Magnetiline ajam | Elektromagnetilise mähise ajam | Vähem liikuvaid osi, täpne juhtimine | Kompaktne lülitusseade, sagedane töö |
Ettevõtte Zhejiang Usune Electric Co., Ltd. tehas kasutab meie standardsete siseruumides kasutatavate kõrgepingevaakumkaitselülitite jaoks vedrumehhanisme, kuna need on tõestatud töökindluse ja madalate hooldusnõuete tõttu. Pakume ka magnetajami võimalusi rakenduste jaoks, mis nõuavad sagedast tööd või kompaktseid mõõtmeid. Testime iga kaitselüliti töömehhanismi, et kontrollida selle avanemis- ja sulgemisaegu ning mehaanilist vastupidavust.
Siseruumide kõrgepinge vaakumkaitselüliti ei tööta isoleeritult. See on osa kaitseskeemist, mis hõlmab kaitsereleed, voolutrafod ja pingetrafod. Releed tuvastavad vea ja saadavad kaitselülitile väljalülitussignaali. Voolutrafod annavad releele primaarvoolu vähendatud koopia. Seejärel avaneb kaitselüliti tõrke kõrvaldamiseks. Relee ja kaitselüliti vaheline koordineerimine on kriitiline. Relee peab töötama kaitselüliti avanemisaja jooksul ja kaitselüliti peab avanema enne, kui rike kahjustab. Allolev tabel võtab kokku koordineerimisparameetrid.
| Komponent | Funktsioon | Koordineerimisnõue |
| Voolutrafo | Skaalab relee primaarvoolu | Täpne kaitseklassi piires |
| Kaitserelee | Tuvastab vea, saadab väljalülitussignaali | Tööaeg kaitselüliti puhastusaja piires |
| Katkestaja | Avaneb vea kõrvaldamiseks | Avamisaeg relee koordineerimisaja sees |
| Ülesvoolu seade | Varunduskaitse | Selektiivsusvaru allavoolu kaitselülitiga |
Meie tehases esitame meie siseruumides kasutatavate kõrgepingevaakumkaitselülitite toodete avamis- ja sulgemisaja andmed, et meie kliendid saaksid kooskõlastusuuringu läbi viia. Pakume ka tehnilist tuge, et aidata oma klientidel kontrollida, kas kaitselüliti koordineerib õigesti nende kaitsereleed. Meie eesmärk on tagada, et kaitseskeem toimiks ettenähtud viisil.
Keskpinge jaotussüsteemi siseruumides kasutatava kõrgepinge vaakumkaitselüliti ostmisel on mitmed spetsifikatsioonid kriitilised. Nende hulka kuuluvad nimipinge, nimivool, lühise katkestusvool, katkestusaeg, mehaaniline vastupidavus ja töömehhanismi tüüp. Nimipinge peab vastama süsteemi pingele või ületama seda. Nimivool peab ületama maksimaalse koormusvoolu. Lühise katkestusvool peab ületama maksimaalset rikkevoolu paigalduskohas. Katkestusaeg peab süsteemi stabiilsuse säilitamiseks olema piisavalt lühike. Mehaaniline vastupidavus peab olema piisav eeldatava arvu operatsioonide jaoks. Töömehhanism peab olema töökindel ja kergesti hooldatav. Allolev tabel võtab need spetsifikatsioonid kokku.
| Spetsifikatsioon | Tüüpiline vahemik | Tähtsus |
| Nimipinge | 12 kV - 40,5 kV | Peab vastama süsteemi pingele |
| Nimetatud vool | 630 A–4000 A | Peab ületama maksimaalse koormusvoolu |
| Lühise katkestusvool | 20 kA - 40 kA | Peab ületama maksimaalset rikkevoolu |
| Aja katkestamine | 50 ms - 80 ms | Peab säilitama süsteemi stabiilsuse |
| Mehaaniline vastupidavus | 10 000 - 30 000 operatsiooni | Peab vastama eeldatavate toimingute arvule |
| Töömehhanism | Vedru, magnetiline ajam | Valitud töökindluse ja hoolduse jaoks |
| Standardid | IEC 62271-100, GB/T 1984 | Vastavus rahvusvahelistele standarditele |
Meie Usune tehas toodab siseruumides kasutatavaid kõrgepingevaakumkaitselüliteid, mis vastavad nendele spetsifikatsioonidele ja muule. Saame kohandada kaitselülitit vastavalt projekti konkreetsetele nõuetele, sealhulgas eripinge nimiväärtustele, voolutugevustele ja töömehhanismidele. Meie insenerimeeskond saab abistada valikuprotsessiga ja pakkuda teie projekti jaoks üksikasjalikke tehnilisi andmeid.
Siseruumides kasutatavate kõrgepinge-vaakumkaitselülitite tarnija hindamine keskpinge jaotamiseks nõuab keskendumist tootmisvõimsusele, tüübitestimisele, kvaliteedijuhtimisele, projektikogemusele ja müügijärgsele toele. Tarnija peab suutma toota kaitselüliteid vastavalt nõutavatele spetsifikatsioonidele ja teha nende toimimise kontrollimiseks tüübikatsetusi. Neil peab olema kvaliteedijuhtimissüsteem, mis tagab ühtlase kvaliteedi. Neil peab olema kogemus jaotusprojektidega ja arusaam võrgunõuetest. Ja nad peavad pakkuma müügijärgset tuge, sealhulgas paigaldamist, kasutuselevõttu ja hooldust. Allolev tabel võtab need hindamiskriteeriumid kokku.
| Hindamiskriteerium | Mida otsida | Miks see on oluline |
| Tootmisvõime | Täiustatud töötlemis-, monteerimis- ja testimisseadmed | Tagab toote kvaliteedi ja järjepidevuse |
| Tüübi testimine | IEC 62271-100 katsearuanded | Kontrollib jõudlust ja vastavust |
| Kvaliteedijuhtimine | ISO 9001 sertifikaat, ülevaatuse protokollid | Tagab ühtlase tootekvaliteedi |
| Projekti kogemus | Jaotusalajaamade viited, kommunaalteenuste kinnitused | Näitab võimekust ja usaldusväärsust |
| Müügijärgne tugi | Paigaldus, kasutuselevõtt, hooldus | Tagab pikaajalise töökindluse |
Meie tehases oleme tootnud siseruumides kasutatavaid kõrgepingevaakumkaitselüliteid üle kümne aasta. Meil on tüübitesti aruanded vastavalt standardile IEC 62271-100. Meil on ISO 9001 sertifikaat ja me peame üksikasjalikku arvestust kõigi ülevaatuste kohta. Meie projektikogemus hõlmab jaotusalajaamu mitmes riigis. Meie müügijärgne meeskond on valmis toetama paigaldamist, kasutuselevõttu ja hooldust. Kutsume teid üles hindama meid nende kriteeriumide alusel ja pidama meid oma partneriks siseruumides kasutatavate kõrgepinge-vaakumkaitselülitite osas.
Järgmises tabelis on toodud meie siseruumides kasutatavate kõrgepingevaakumkaitselülitite peamised tooteparameetrid. Need kaitselülitid on ette nähtud keskpinge jaotussüsteemide jaoks pingetel 12 kV kuni 40,5 kV. Meie tehas võib toota ka kohandatud kaitselüliteid, mis vastavad konkreetsetele nõuetele.
| Parameeter | Spetsifikatsioonivahemik | Märkmed |
| Nimipinge | 12 kV, 24 kV, 40,5 kV | Valitud süsteemi pinge jaoks |
| Nimetatud vool | 630 A–4000 A | Valitud koormusvoolu jaoks |
| Lühise katkestusvool | 20 kA - 40 kA | Valitud veataseme jaoks |
| Aja katkestamine | 50 ms - 80 ms | Valitud kooskõlastamiseks |
| Mehaaniline vastupidavus | 10 000 - 30 000 operatsiooni | Oleneb mudelist |
| Töömehhanism | Vedru, magnetiline ajam | Rakendamiseks valitud |
| Isolatsiooni keskmine | Vaakum | Hooldusvaba |
| Standardid | IEC 62271-100, GB/T 1984 | Vastavus rahvusvahelistele standarditele |
| MOQ | 1 ühik | Suuremate tellimuste puhul läbiräägitav |
| Juhtimisaeg | 4-8 nädalat | Sõltub kogusest ja kohandamisest |
Meie tehases valmistame meie siseruumides kasutatavaid kõrgepingevaakumkaitselüliteid, et need vastaksid nendele spetsifikatsioonidele ja muule. Saame kohandada pinget, voolu, katkestusvõimsust ja töömehhanismi vastavalt teie konkreetsetele nõuetele. Meie kvaliteedikontrollisüsteem hõlmab toorainete kontrolli, protsessisisest kontrolli ja lõppkontrolli enne saatmist. Meie eesmärk on pakkuda oma klientidele kvaliteetseid kaitselüliteid, mis kaitsevad nende jaotussüsteeme ja tagavad võrgu töökindluse.
1. küsimus: mille poolest erineb vaakumkaitselüliti SF6 kaitselülitist?
Vastus: Vaakumkaitselüliti kasutab kaare kustutamiseks suletud vaakumkatkestit, SF6 kaitselüliti aga väävelheksafluoriidi. Vaakumkaitselüliteid kasutatakse tavaliselt keskpinge (kuni 40,5 kV) rakendustes ning need on tuntud oma hooldusvaba töö ja kompaktse suuruse poolest. SF6 kaitselüliteid kasutatakse kõrgemate pingete jaoks ja neil on SF6 globaalse soojenemise potentsiaali tõttu suurem keskkonnamõju. Keskpinge jaotuse jaoks on vaakumkaitselüliti domineeriv valik.
2. küsimus: milline on siseruumides asuva vaakumkaitselüliti tüüpiline katkestusaeg?
Vastus: Siseruumides kasutatava kõrgepinge vaakumkaitselüliti tüüpiline katkestusaeg on 50–80 millisekundit. See hõlmab relee tööaega ja kaitselüliti avanemisaega. Kiiremad katkestamisajad on saadaval rakenduste jaoks, mis seda nõuavad. Ettevõttes Zhejiang Usune Electric Co., Ltd. testitakse meie kaitselüliteid, et kontrollida, kas nende katkestusaeg vastab määratud jõudlusele.
3. küsimus: kui tihti tuleks siseruumides asuvat vaakumkaitselülitit hooldada?
Vastus: Siseruumides kasutatavad vaakumkaitselülitid on tuntud oma madalate hooldusvajaduste poolest. Vaakumkatkesti on tihendatud ja ei vaja hooldust. Töömehhanismi tuleks kontrollida ja määrida iga 3–5 aasta järel või pärast teatud arvu toiminguid. Pärast rasket riket tuleks kontakte kulumise suhtes kontrollida. Regulaarne ülevaatus ja hooldus on usaldusväärse töö tagamiseks hädavajalikud.
4. küsimus: kas kondensaatoripanga ümberlülitamiseks saab kasutada vaakumkaitselülitit?
Vastus: Jah, kondensaatoripatarei vahetamiseks saab kasutada vaakumkaitselüliteid, kuid need peavad olema spetsiaalselt selle rakenduse jaoks ette nähtud. Kondensaatoripatarei ümberlülitamine seab erinõuded, sealhulgas võime taluda suuri tõmbevoolusid ja katkestusteta katkestusi. Meie tehas suudab varustada kondensaatoripankade vahetamiseks spetsiaalsete kontaktide ja düüsidega kaitselüliteid.
5. küsimus: milline on siseruumides asuva vaakumkaitselüliti tüüpiline tööaeg?
Vastus: Siseruumides kasutatava kõrgepinge vaakumkaitselüliti tüüpiline tööaeg on 4 kuni 8 nädalat, olenevalt pinge nimiväärtusest, katkestusvõimsusest ja kohandamisnõuetest. Standardmudelite puhul võib tarneaeg olla lühem. Zhejiang Usune Electric Co., Ltd. teeb tihedat koostööd klientidega, et täita nende projekti ajakavasid.
Siseruumides kasutatavad kõrgepinge vaakumkaitselülitid on keskpinge jaotussüsteemide jaoks hädavajalikud, kuna need tagavad rikke kiire kõrvaldamise, kaitsevad ühendatud seadmeid ja pakuvad paindlikkust, mida tänapäevased võrgud nõuavad. Vaakumkatkestin pakub hooldusvaba tööd ja pikka mehaanilist kasutusiga, muutes selle siseruumides kasutatavate jaotusseadmete jaoks domineerivaks valikuks. Hankejuhtide ja kommunaalteenuste inseneride jaoks on õige kaitselüliti valimine kriitiline otsus, mis mõjutab jaotussüsteemi töökindlust ja stabiilsust. Meie Zhejiang Usune Electric Co., Ltd. tehasel on asjatundlikkus ja võime toota siseruumides kasutatavaid kõrgepingevaakumkaitselüliteid, mis vastavad kõige nõudlikumatele keskpingenõuetele. Kasutame täiustatud vaakumkatkestustehnoloogiat, usaldusväärseid töömehhanisme ja ranget testimist, et tagada meie kaitselülitite töökindlus.
Olenemata sellest, kas ehitate uut jaotusalajaama, uuendate olemasolevat jaotusseadmete komplekti või hankite asenduskaitselüliteid, kutsume teid meiega ühendust võtma, et arutada oma nõudeid. Saame pakkuda tehnilisi andmeid, tüübitestide aruandeid ja kohandatud lahendusi. Meie pühendumus kvaliteedile ja klientide rahulolu on teinud meist usaldusväärse partneri kommunaalteenuste jaoks kogu maailmas.
Võtke täna ühendust ettevõttega Zhejiang Usene Electric Co., Ltdet arutada oma siseruumide kõrgepinge vaakumkaitselülitite nõudeid ja uurida, kuidas meie kaitselülitid saavad teie keskpinge jaotussüsteemi kaitsta.
-
