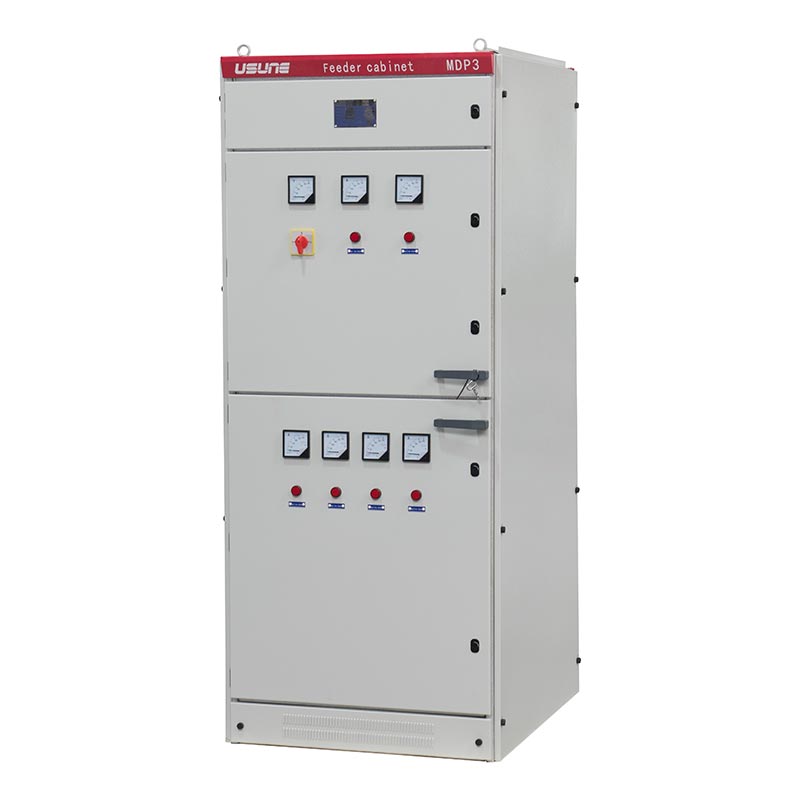

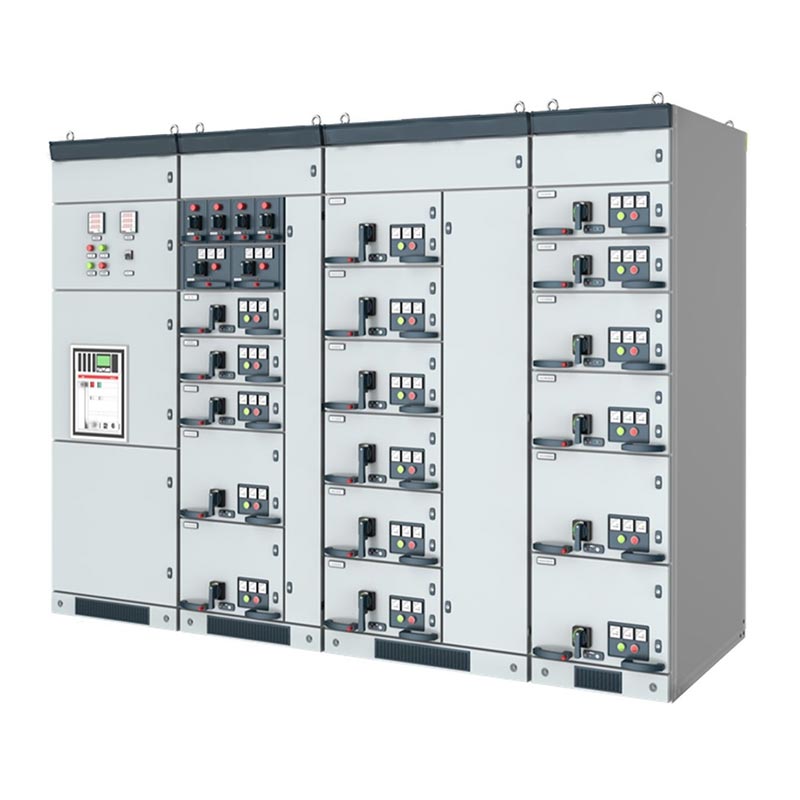

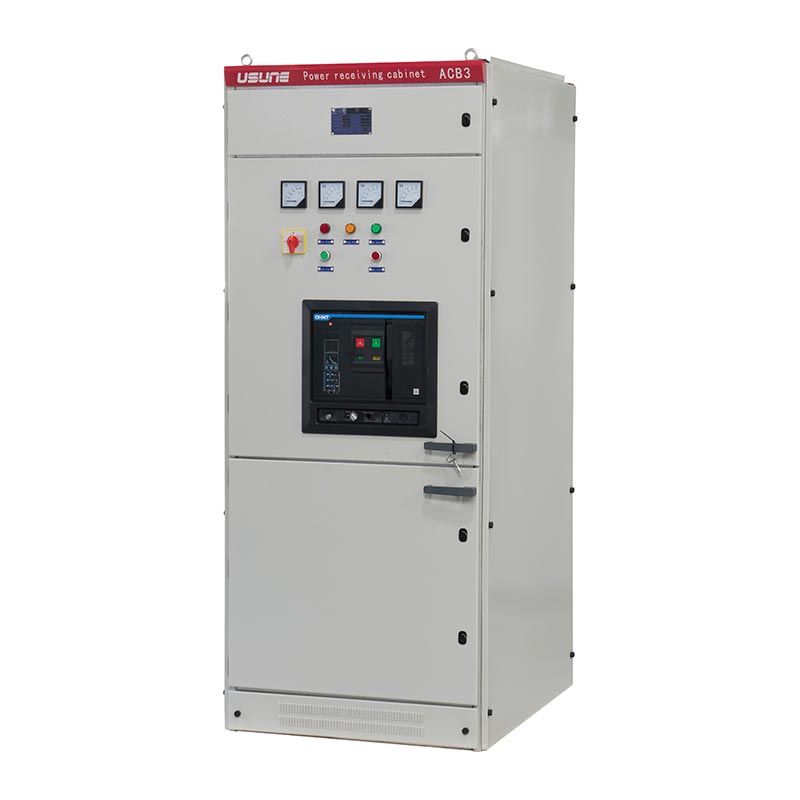

Ggd madalpinge lülitusseade

Usune GGD madalpinge lülitusseade on fikseeritud lülitusseade, mida kasutatakse peamiselt voolu vastuvõtmiseks, jaotamiseks ja juhtimiseks madalpingesüsteemides. Optimeeritud siseruumides kasutamiseks, sobib elektrijaamadesse, alajaamadesse, tööstus- ja kaevandusettevõtted ja kõrghooned ning talub koormusi kuni 3150A.

- Nimipinge: 0,4 kV (380 V)
- Nimisagedus: 50 Hz
- Kaitse reiting: IP23
- Standardid: IEC 439, GB 7251, GB/T 14048.2
- Sertifikaadid: ISO 9001 juhtimissüsteemi sertifikaat

Madalpinge lülitusseade

Keskpinge lülitusseade

Struktuurne projekteerimine

1. Kapi raam: valmistatud külmvaltsitud terasplaadist paksusega ≥2 mm, värvitoonis RAL7032 elektrihall, millel on kõrge mehaaniline tugevus.
2. Kaitsevõime: IP23 kaitseklass, mis takistab tõhusalt tahkete võõrkehade sissetungimist ja veepritsmed.
3. Blokeerimisseade: GGD madalpinge lülitusseade sisaldab mehaanilist ja elektrilist blokeeringut mehhanismi, vältides tõhusalt väärkasutust ja tagades tööohutuse.
4. Põhikomponendid: varustatud kvaliteetsete kaitselülitite, häiretevastaste LED-indikaatorite ja täpsusega osuti tüüpi instrumendid.

Peamised jõudluse eelised

1. Suur katkestusvõime: katkestusvõime kuni 50 kA, tagades rikke korral seadmete stabiilse töö tingimused.
2. Suurepärane stabiilsus: näitab suurepärast dünaamilist ja termilist stabiilsust, sobib raskeveokite tööstuslikuks kasutamiseks rakendusi.
3. Paindlik konfiguratsioon: moodulkonstruktsioon võimaldab kohandatud konfiguratsiooni vastavalt võimsusele, valgustusele ja mootorile kontrollinõuded.
4. Mugav hooldus: komponendid on loogiliselt paigutatud, selgelt märgistatud ja kapiuksed on vastupidavad, hõlbustades igapäevast ülevaatust ja hooldust.
5. Tugev keskkonnakohane kohanemisvõime: töötemperatuuri vahemik on -10 ℃ kuni +40 ℃, sobib keskkonda, kus kõrgused ≤1000m.

Tehnilised andmed

Reaalse maailma rakendusjuhtumid

1. Projekti nimi: söekaevanduse elektrijaotussüsteemi uuendamine

2. Klient: suur söekaevandusgrupp Hiinas Shanxis

3. Projekti väljakutsed: karm maa-alune keskkond kõrge tolmu- ja vibratsioonitasemega, mis nõuab stabiilset ja konveierite, pumpade ja ventilatsiooniseadmete töökindel toiteallikas.

4. Lahendus: 18 Usune GGD madalpinge lülitusseadme kasutuselevõtt põhitoite jaotuse ja tsoneeritud toite jaoks levitamine.

5. Projekti tulemused:
- Töökindlus: stabiilne töö 24 järjestikuse kuu jooksul ilma ettenägematute seisakuteta.
- Ohutus: IP23 kaitseklass ja tugevad blokeerimisseadmed kõrvaldavad täielikult elektriohutusega seotud õnnetused.
- Tõhususe parandamine: stabiilne toiteallikas vähendab seadmete rikete määra 65%.
- Hoolduse optimeerimine: hõlpsasti ligipääsetav komponentide disain vähendab hooldusaega 50%.

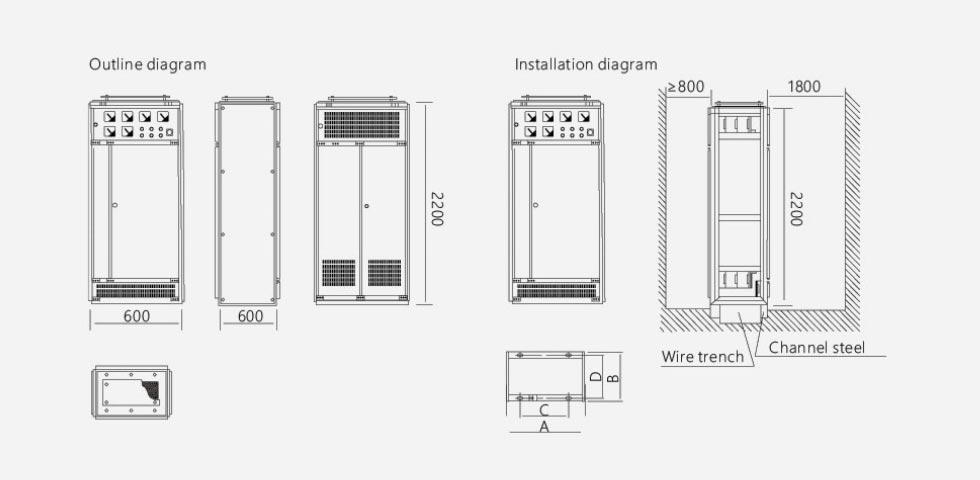

Toote välismõõde

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

KKK

K1: Mis on Usune GGD madalpinge lülitusseadme maksimaalne töökõrgus merepinnast?

V: Standardne disain sobib kõrgustele ≤1000 m. Kuni 2000 m kõrgusele sobivad versioonid võivad olla kohandatud tootja kinnitusel.

Q2: Kas GGD lülitusseadmeid saab kasutada välistingimustes või söövitavas keskkonnas?

V: See toode on mõeldud kasutamiseks siseruumides (sobib 3. taseme saastekeskkondades). Välistingimustes või kõrgel korrodeerivate rakenduste korral võtke kohandatud kattekihtide või täiustatud kaitsetasemete saamiseks ühendust Usune'iga.

Q3: Millistele standarditele vastab GGD lülitusseade?

V: Toode vastab standarditele IEC 439, GB 7251, GB/T 14048.2 ja ISO juhtimissüsteemi standarditele. Juhul vastuolulisi standardeid, eelistatakse kõrgemat standardit.

Kokkuvõtteks võib öelda, et Usune GGD madalpinge lülitusseade on suure jõudlusega ja väga töökindel toitejaotus lahendus. Hiina juhtiva tootja ja tarnijana integreerib Usune täiustatud ja ranged disainikontseptsioonid kvaliteedikontroll ja laialdased kogemused tööstuses, kasutades oma kaasaegseid tootmisrajatisi, et tagada ohutu, tõhusad ja vastupidavad elektrijaotustooted ja -teenused erinevate stsenaariumide jaoks kogu maailmas, sealhulgas võimsus tehased, tööstusrajatised ja ärihooned.
