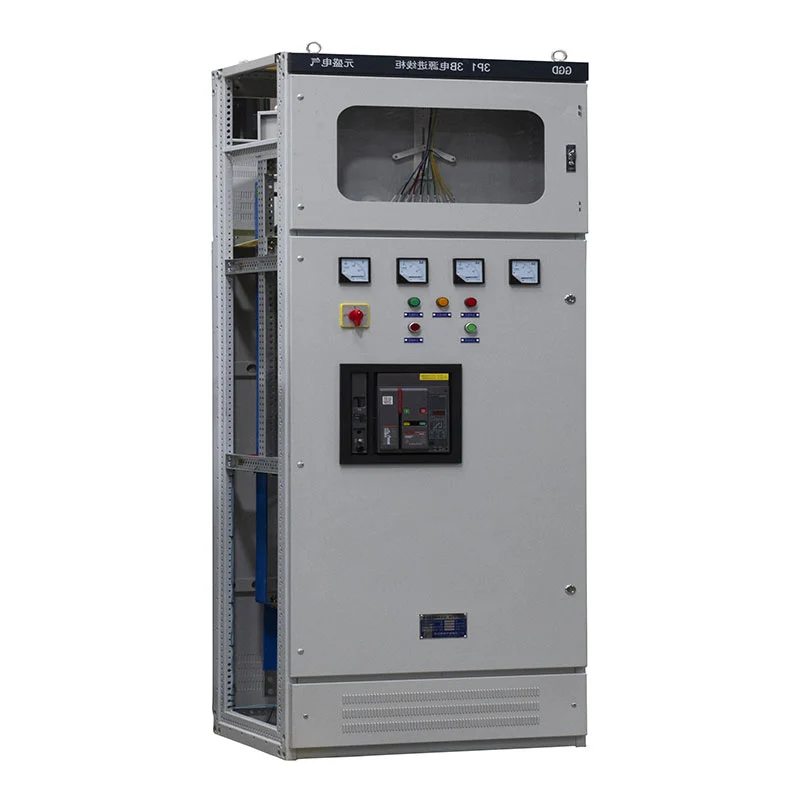

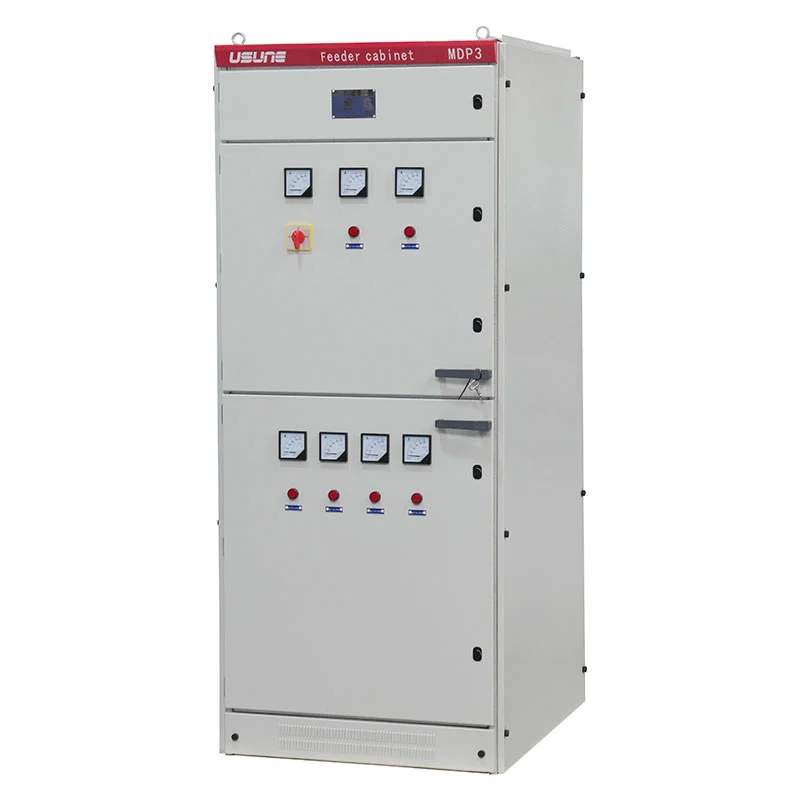

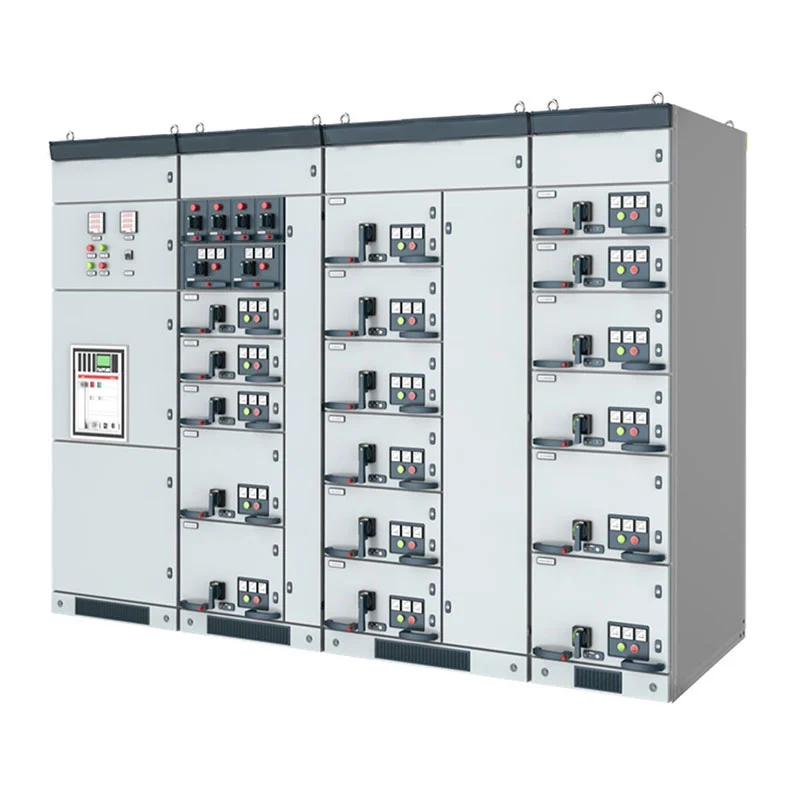

GGD madalpinge toitejaotuspaneel on mõeldud siseruumides kasutatavate elektrijaotusrakenduste jaoks nimisagedusega 50Hz ja nimitööpingega kuni 380/400V. Selle kapistruktuur, vasest siinid, juhtahelad ja kaitse komponente saab konfigureerida vastavalt projekti nõuetele. Lahendus sobib elektrijaamadele, alajaamadele, tehased, kaevandusettevõtted, ärihooned ja muud elektrijaotusrajatised.
GGD madalpinge toitejaotuspaneel on konstrueeritud tsentraliseeritud madalpinge jaotusseadmena. Saab küll vastu võtma elektrienergiat ülesvoolusüsteemist ja jaotama selle seadmete mitmele väljavooluahelale, valgustus, mootorid ja muud koormused.
Kappi saab paigutada sissetuleva kapina, väljamineva jaotuskapina, kondensaatori kompensatsioonikapina või muud konfiguratsioonid vastavalt elektrilisele üherealisele skeemile. See muudab süsteemi hõlpsamaks integreeritavaks erinevad tööstuslikud ja kaubanduslikud jaotusvõrgud.
Sisemine paigutus eraldab põhilised elektrikomponendid ja juhtjuhtmestiku vastavalt projekti projektile. Universaalsed kaitselülitid, vormitud korpusega kaitselülitid, minikaitselülitid, kontaktorid, releed, arvestid ja teisi komponente saab valida vastavalt nõutavatele vooluahela funktsioonidele.
Projektide puhul, mis nõuavad kohandatud komponentide kaubamärke või spetsifikatsioone, saab Usune komponentide valikut koordineerida koos ostjaga enne tootmist.
Kapi karkass ja vaheseinad on valmistatud külmvaltsitud terasplaadist. Võrdlusplaadi paksus on ≥2 mm, viimistletud servad on töödeldud, et vähendada teravaid servi kasutamise ja hoolduse ajal.
Kapi struktuur on konstrueeritud nii, et see tagab normaalseks tööks piisava mehaanilise tugevuse, võimaldades samal ajal juurdepääs kontrollimiseks, juhtmestikuks ja komponentide vahetamiseks. Esi- ja tagauksed on paigutatud praktilisemaks käitamine ja hooldus.
Põhi- ja harusiinide jaoks kasutatakse elektrolüütilist vaske. Isolatsiooni- ja termokahanevad kaitsematerjalid võivad kantakse siinisüsteemile, et säilitada nõutav dielektriline jõudlus.
Siini paigutuse jaoks on ette nähtud faasituvastus, samas kui siiniühendusi töödeldakse vastavalt nõutav elektriühenduse meetod. Vajadusel saab paigaldada ka painduva siiniühenduse sissetulev bussisild ja peakaitselüliti.
Spetsiaalne PE vasest siin on paigutatud piki kapi kokkupaneku suunda. Maandust vajavad komponendid võivad olla ühendatud läbi PE-süsteemi, välise maandusvõrguga ühendamiseks ette nähtud maandusklemmidega.
Kaablipesa saab reserveerida ka piisavalt ruumi kaablipeade ja sellega seotud voolutrafo paigaldamise jaoks vastavalt projekti joonisele.
Sissetulevad kapid võivad olla varustatud universaalsete kaitselülitite ja vastavate kaitsefunktsioonidega. The tarnitav konfiguratsioon võib sisaldada elektrilisi kaitselüliteid koos alapinge väljalülituskaitsega ja viitefunktsioonid vastavalt elektriprojektile.
Kaitse- ja juhtimiskonfiguratsiooni määravad pigem projekti nõuded, mitte ei piirdu ühega fikseeritud komponentide kombinatsioon.
Väljuvaid ahelaid saab korraldada erinevate koormuste ja jaotusnõuete jaoks. Kaitselülitid, kontaktorid, termoreleed ja klemmliistud saab valida vastavalt nende nimivoolu- ja juhtimisnõuetele söötja.
Kapi paigutus toetab selget vooluringi tuvastamist, seadmete numbrid ja juhtmestiku sildid on paigutatud lihtsamaks ülevaatus ja hooldus.
Mootorirakenduste jaoks saab korpusesse integreerida mootori juhtimisahelad koos sobiva lülituse ja kaitsega komponendid. Abiks saab kapi paneelil paigutada start/stopp märgutuled ja vooluahela identifitseerimise operaatorid tuvastavad kiiresti üksikud mootoriahelad.
Sekundaarsed juhtimisahelad on ühendatud vastavalt kinnitatud elektrijoonistele. Paindlikud juhid on paigutatud kimpudesse koos sobiva isolatsiooni ja hülssidega, mida kasutatakse kohtades, kus juhtmestik läbib liikuvaid või mehaaniliselt avatud alad.
Võrdlusristlõigete hulka kuuluvad 1,5 mm² juht- ja vahelduvpingeahelate ning 2,5 mm² vahelduvvooluahelate jaoks, sõltub lõplikust elektriprojektist.
Klemmiplokkides kasutatakse leegiaeglustavaid komponente, juhtmed aga identifitseeritakse vastavalt vooluahela numeratsioonile või juhi suund näidatud joonistel. Välditakse käsitsi kirjutatud sisesilte; vooluringide numbrid ja varustus identifitseerimisnumbrid on trükitud või kuumtembeldatud, et tagada selgem pikaajaline hooldus.
GGD madalpinge toitejaotuspaneel on konstrueeritud järgmiste võrdlusparameetrite järgi:
| Üksus | Spetsifikatsioon |
| Toote tüüp | GGD madalpinge toitejaotuspaneel |
| Nimipinge | 0,4 kV |
| Nimisagedus | 50 Hz |
| Nimetatud vool | Kuni 3150A |
| Kaitsekraad | IP23 |
| Paigaldamine | Siseruumides |
| Reostuse tase | 3. tase |
| Kõrgus merepinnast | ≤1000 m |
| Ümbritsev temperatuur | -10°C kuni +40°C |
| Päeva keskmine suhteline õhuniiskus | ≤95% |
| Kuu keskmine suhteline õhuniiskus | ≤90% |
| Seismiline intensiivsus | Kuni 8 magnituudini |
Lõplikud elektrilised parameetrid, kapi mõõtmed ja komponentide valik määratakse vastavalt heakskiidule tehniline joonis ja projekti nõuded.
| Mudel | Nimipinge (V) | Nimivool (A) | Nominaalne lühise katkestusvool (KA) | Nimetatud lühiajaline vastupidavusvool (1 s) (kA) | Tippväärtuslik vastupidavusvool (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600 (630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500 (1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

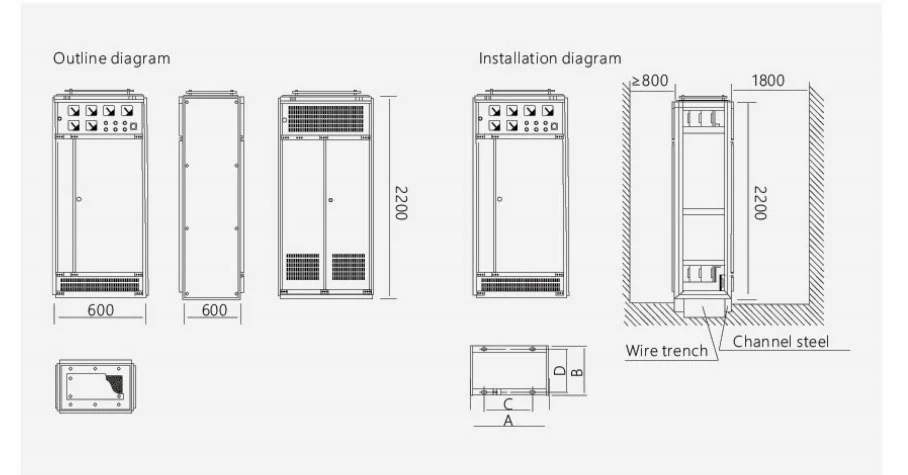

| Tootekood | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Tehastes, töökodades ja kaevandusrajatistes võib GGD madalpinge elektrijaotuspaneel olla keskne tootmisseadmete, mootorite, valgustuse ja abisüsteemide jaotuspunkt.
Kappi saab konfigureerida äri- ja kõrghoonete jaotusvõrkudele, kus on mitu väljavoolu vooluringid nõuavad tsentraliseeritud kaitset, mõõtmist ja juhtimist.
Elektrijaamad ja alajaamad saavad seadmeid kasutada madalpinge lisatoite jaotamiseks ja allavoolu elektrisüsteemid, mille sisemine konfiguratsioon on kohandatud projekti üherealisele skeemile.
Seadmed on ette nähtud paigaldamiseks siseruumidesse. Võrdlustemperatuur on -10°C kuni +40°C, koos an kõrgus kuni 1000 m.
Ümbritsev keskkond peab olema vaba tugevast vibratsioonist, löökidest ja söövitavatest tingimustest. Kui eriline keskkonnanõuded on olemas, tehnilised tingimused saab Usune ja ostja vahel enne läbi rääkida tootmine.
Paigaldamise ajal ei tohi seadme kalle vertikaaltasapinna suhtes ületada 5°. Õige paigaldus aitab säilitada kapi joondamist, ukse tööd ja elektriühenduste töökindlust.
GGD madalpinge toitejaotuspaneeli projekteerimisel ja valmistamisel järgitakse kohaldatavaid madalpinge lülitusseadmeid nõuded, sealhulgas asjakohased GB ja IEC standardid. Kaasasolevaid seadmeid saab valmistada vastavalt uusimad kohaldatavad projekti spetsifikatsioonid ja kinnitatud tehniline dokumentatsioon.
Peamiste võrdlusstandardite hulka kuuluvad GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 ja muud kohaldatavad elektristandardid projektiga määratud standardid.
Usune tootmis- ja kvaliteedijuhtimistegevust toetavad ISO 9001, ISO 14001 ja ISO 45001 süsteemid. Elektritooteid saab tarnida ka CE-sertifikaadiga koos asjakohaste katsedokumentidega toote konfiguratsioonile.
| Võrdluspunkt | GGD madalpinge toitejaotuspaneel | Väljatõmmatav lülitusseade | Fikseeritud tüüpi jaotuskapp |
| Peamine eesmärk | Madalpinge elektrijaotus, juhtimine ja kaitse | Sagedane vooluringi lülitamine ja hooldus | Põhiline voolujaotus |
| Tüüpiline pinge | 0,4 kV | Madal/keskpinge sõltuvalt konfiguratsioonist | Madal pinge |
| Kabineti struktuur | Fikseeritud moodulkapp | Väljatõmmatav sahtli/käru struktuur | Fikseeritud paigaldus |
| Juurdepääs vooluringile | Esi- ja tagaosa hooldus sõltuvalt konstruktsioonist | Funktsionaalsete üksuste kiire eemaldamine | Tavapärane juurdepääs hooldusele |
| Konfiguratsiooni paindlikkus | Kõrge | Väga kõrge | Mõõdukas |
| Siinisüsteem | Vasest pea- ja harusiinid | Eraldatud siini paigutus | Vasest või alumiiniumist siinid |
| Sobivad koormused | Söötjad, mootorid, valgustus, abisüsteemid | Mitu sööturit ja mootori juhtimisahelat | Üldised jaotuskoormused |
| Hoolduslähenemine | Komponentide tasandi kontroll ja asendamine | Funktsionaalse üksuse eemaldamine hoolduseks | Komponendi tasemel hooldus |
| Projekti kohandamine | Üherealine diagramm ja komponendipõhine kohandamine | Sahtli konfiguratsiooni kohandamine | Põhikonfiguratsiooni kohandamine |
| Tüüpilised rakendused | Tehased, alajaamad, elektrijaamad, hooned | Tööstuslik jaotus ja mootori juhtimine | Kaubanduslik ja üldotstarbeline turustamine |
GGD madalpinge toitejaotuspaneel on eriti sobiv, kui projekt nõuab tugevat tsentraliseeritud selge sisestruktuuriga jaotuskapp, vasest siinisüsteem ja paindlik sissetulevate juhtmete valik, väljuvad ja juhtimisahelad.
Projektide puhul, kus esmane nõue on üksikute funktsionaalsete üksuste kiire väljavahetamine, on tagasivõetav konfiguratsioon võib olla sobivam. Lihtsamate jaotusvõrkude jaoks, kus on vähem skeemivahetusi, fikseeritud tüüpi kapp võib pakkuda lihtsamat lahendust.
Usune saab valida kapi struktuuri, kaitselülitid, siini paigutuse, juhtimiskomponendid ja sisemise juhtmestiku vastavalt projekti üherealisele skeemile ja tehnilistele nõuetele.
GGD madalpinge toitejaotuspaneelile on viidatud Cas-space raketiheite projektis, demonstreerides selle rakendamist projektikeskkonnas, kus on struktureeritud madalpinge jaotus ja elektrienergia seadmete töökindlus on oluline.
Zhejiang Usune Electric Co., Ltd-l on enam kui 14-aastane kogemus elektriseadmete valdkonnas, mida toetatakse kogenud uurimis- ja arendusmeeskonna poolt, kes on võimeline välja töötama konfiguratsioone vastavalt projektipõhistele nõuetele.
Alates elektrikomponentidest ja kappide valmistamisest kuni sisemise juhtmestiku ja lõpliku ülevaatuseni kasutab Usune kontrollitud tootmis- ja kvaliteedikontrolli protseduurid. Standardne tootmisaeg on olenevalt umbes 15–20 päeva konfiguratsiooni ja tellimuse koguse kohta.
Projektide jaoks, mis nõuavad spetsiifilisi kaitselüliteid, juhtkomponente, kapi mõõtmeid, siinide paigutust või juhtmestiku konfiguratsioonid, Usune saab arendada seadmeid ostja üherealise skeemi ja tehniliste skeemide alusel spetsifikatsioonid.
Standardne standardnimipinge on 0,4 kV, nimisagedusega 50 Hz. Lõplikud parameetrid sõltuvad projektist disain.
Kaasasolev konfiguratsioon võib ulatuda 3150A-ni, sõltuvalt valitud kaitselülitist, siinist ja üldisest elektrist disain.
Jah. Kapi mõõtmed, elektrilised komponendid, sissetulevad ja väljuvad ahelad, juhtimisfunktsioonid, siinid korraldusi ja muid detaile saab kohandada vastavalt kinnitatud joonistele.
Konfiguratsioon võib sisaldada universaalseid kaitselüliteid, vormitud korpusega kaitselüliteid, miniatuurseid kaitselüliteid, kontaktorid, termoreleed, arvestid ja muud komponendid vastavalt projekti nõuetele.
Tavaline tootmisperiood on olenevalt kogusest ja tehnilisest konfiguratsioonist ligikaudu 15-20 päeva.
Jah. Usune võib pakkuda originaalseadmete valmistaja- ja projektipõhist kohandamist, sealhulgas kindlaksmääratud komponentide konfiguratsioone ja kliente nõuded.
Tootmise ajal kontrollitakse komponente ja kokkupandud kappe, millele järgneb enne rutiinne kontroll ja testimine saadetis. Vastavalt projekti nõuetele saab esitada asjakohase katsedokumentatsiooni.
