Madalpinge väljatõmmatav lülitusseadme paneel

Madalpinge väljatõmmatav lülitusseadme paneel sobib eriti hästi projektidele, kus on mitut tüüpi elektrit koormusi tuleb juhtida ühest tsentraliseeritud madalpinge jaotussüsteemist. Selle asemel, et kasutada ühte fikseeritud paigutuse korral saab kappi konfigureerida toitejaotusseadmete, mootori juhtplokkide ja võimsusteguriga kompensatsioonifunktsioonid vastavalt kliendi elektriskeemile.

Süsteemi konfiguratsioon

Suur madalpinge elektrisüsteem sisaldab tavaliselt erinevat tüüpi koormusi. Tootmisseadmed, mootorid, valgustus, abiseadmed ja reaktiivkoormused võivad vajada erinevat kaitse- ja juhtimiskorraldust.

Seetõttu saab Usune modulaarset lülitusseadet konfigureerida vastavalt iga vooluahela funktsioonile. Tüüpiline süsteem võib sisaldada toitejaotuskeskust (PC) sissetuleva ja väljamineva toite jaoks, mootori juhtimiskeskust (MCC) mootori jaoks söötjad ja kompensatsioonikapp reaktiivvõimsuse juhtimiseks.

See konfiguratsioon võimaldab elektriinseneridel arendada jaotuskilbi a tegeliku koormusstruktuuri ümber projekt.

Toitejaotus

PC-kapp on mõeldud madalpingesüsteemi vastuvõtu- ja jaotuspooleks.

Olenevalt vajalikest elektrilistest parameetritest mahutab kapp Emax, MT, 3WN, AH, ME seeria vooluringi kaitselülitid ja muud ühilduvad komponendid vastavalt heakskiidetud projektile.

Jaotussektsiooni saab kasutada tootmisliinide, trafode, abiseadmete, hoonesüsteemid ja muud elektrilised koormused.

Mitme sööturiga projektide puhul saab iga vooluahela korraldada vastavalt selle nimivoolule ja kaitsele nõuded, muutes üldise turustusvõrgu korraldamise lihtsamaks.

Mootori juhtimine

Mootori koormused on sageli tööstuslike elektrisüsteemide üks suurimaid komponente. Pumbad, ventilaatorid, kompressorid, konveierid, tööpingid ja tootmisseadmed võivad kõik vajada spetsiaalseid mootoriahelaid.

MCC konfiguratsioonis kasutatakse suuri ja väikeseid sahtleid, et rahuldada erinevaid mootorisööturi nõudeid. Peamine iga vooluahela lülitusseade võib kasutada suure katkestusvõimsusega vormitud korpuse kaitselülitit või pöörlevat koormust lüliti kaitsmega.

See paigutus võimaldab mootoriahelaid rühmitada eraldi üldistest toitejaotusahelatest elektrisüsteemi tsentraliseeritud juhtimise säilitamine.

Võimsusteguri juhtimine

Suure hulga mootorite ja induktiivkoormusega tööstusrajatised võivad vajada reaktiivvõimsuse kompenseerimist.

USune saab konfigureerida kompensatsiooni sektsiooni käsitsi, automaatse või kaugjuhtimisega võimsusteguri kompenseerimise funktsioonidega. Sobiva juhtimismeetodi saab valida vastavalt kliendi elektrijuhtimissüsteemile.

Eraldades kompensatsiooniseadmed üldistest jaotus- ja mootoriahelatest, saab kapi paigutust paremaks muuta vastama kliendi üldisele toitehaldusstrateegiale.

Modulaarne paigutus

Väljatõmmatava madalpingesüsteemi peamine väärtus ei ole lihtsalt kapi struktuur ise, vaid selle võime korraldada erinevaid elektrilisi funktsioone ühes koordineeritud süsteemis.

PC konfiguratsioon

PC-sektsioon haldab sissetulevat toidet ja jaotab elektrit allavoolu sööturitele. Selle kaitselüliti konfiguratsioon on valitud vastavalt süsteemi voolu- ja kaitsenõuetele.

MCC konfiguratsioon

MCC jaotis on pühendatud mootoriga seotud ahelatele. Vastavalt mootorile saab paigutada erineva suurusega sahtleid hinnangud ja sööturi kogused.

Kompensatsiooni konfiguratsioon

Kompensatsioonisektsioon haldab reaktiivvõimsust ja seda saab konfigureerida käsitsi, automaatseks või kaugjuhtimiseks.

Need kolm funktsionaalset ala saab projekteerida eraldi või integreerida samasse madalpingekilbi vastavalt projekti nõuetele.

Koormuspõhine valik

Madalpinge lülitussüsteemi valimine peaks algama pigem elektrikoormustest kui kapist välimus.

Elektrijaotusprojekti jaoks peavad insenerid tavaliselt kinnitama sissetuleva pinge, nimivoolu ja arvu väljaminevad söötjad, lühise tase, mootori võimsus ja tulevased laiendusnõuded.

Mootorimahukate rajatiste puhul saab MCC määramisel olulisteks teguriteks mootorite arv ja reiting konfiguratsiooni.

Kui reaktiivkoormused on olulised, peaks olema ka nõutav kompenseerimisvõimsus ja juhtimismeetod kaalus.

See koormuspõhine lähenemine aitab tagada, et lülitusseadme lõplik konfiguratsioon vastab tegelikule töörežiimile rajatise omadused.

Rakendused

Madalpinge väljatõmmatavat lülitusseadme paneeli saab konfigureerida erinevate tööstusharude ja elektrikeskkondade jaoks vastavalt nõutavatele jaotusfunktsioonidele.

Tööstuslik tootmine

Tehased saavad kasutada PC ja MCC konfiguratsioone, et jaotada toide tootmisseadmetele, mootoritele, abisüsteemidele, ja töötlemismasinad.

Naftakeemiatehased

Naftakeemiatehastes on tavaliselt palju mootoriga käitatavaid süsteeme, nagu pumbad, ventilaatorid ja kompressorid. Eraldi mootori juhtimisahelaid saab korraldada MCC sektsioonis.

Metallurgiatehased

Terase- ja metallurgiarajatised sisaldavad sageli suure võimsusega mootoreid ja mitut tootmisliini. Modulaarne jaotus võimaldab hallata erinevaid koormusi spetsiaalsete toiteahelate kaudu.

Transpordivõimalused

Transporditaristu saab kasutada tsentraliseeritud madalpinge jaotust seadmete toiteallikate, abiseadmete jaoks süsteemid, ventilatsiooniseadmed ja muud elektrilised koormused.

Ärihooned

Kõrghoonetes ja elamuarendustes saab kasutada tsentraliseeritud sööturi jaoks madalpinge jaotuskappe juhtimine ja elektriseadmete tarnimine.

Energiaprojektid

Toiteallikaga seotud rajatised võivad kombineerida sissetulevat jaotust, väljuvaid sööte, mootoriahelaid ja reaktiivvõimsust kompenseerimine integreeritud madalpingesüsteemis.

Kasutustingimused

Standardvarustus on ette nähtud välistemperatuurile vahemikus -5°C kuni +40°C, kusjuures keskmine temperatuur ei ole üle +35°C 24 tunni jooksul.

Standardne paigalduskõrgus on ≤2000m. Ümbritsev õhk peaks olema suhteliselt puhas ja sobiv tuleks kaaluda meetmeid, kui niiskus ja temperatuurikõikumised võivad põhjustada kondenseerumist.

Transpordiks ja ladustamiseks on kohaldatav temperatuurivahemik -25°C kuni +55°C, lühiajalise kokkupuute korral kuni +70°C mitte rohkem kui 24 tundi.

Kui seadmeid on vaja avamere naftaplatvormide, tuumaelektrijaamade või muude erikeskkondade jaoks, kasutustingimused tuleks Usune ja kliendi vahel eraldi kinnitada.

Tehnilised andmed

Lõplikud elektrilised parameetrid tuleks kinnitada vastavalt kliendi üherealisele skeemile, koormusnimekirjale, kaitsenõuded ja paigaldustingimused.

Tehnilised kaalutlused

Hankemeeskondade jaoks ei pruugi madalpinge jaotuskapi valimine ainult nimipinge ja voolu järgi. olema piisav.

Väljuvate vooluahelate arv, mootorisööturi kogus, mootori individuaalsed nimiväärtused, lühisenõuded, sissetulev võimsus ja kompensatsiooninõuded võivad kõik mõjutada kapi lõplikku konfiguratsiooni.

Usune saab üle vaadata kliendi elektrinõuded ja soovitada sobivat PC, MCC ja kompensatsioonifunktsioonid.

See lähenemine on eriti kasulik tööstusprojektide puhul, kus jaotuskilp peab mahutama mitut tüüpi elektriliste koormuste jaoks, mitte ainult tavapärase jaotuskapina.

Projekti viide

Cas-space raketi stardiprojekt

Cas-space Rocket Launch Project on üks Usune elektriseadmetega seotud projekti viidetest.

Rakettide stardirajatised sisaldavad keerulisi toetavaid elektrisüsteeme ja nõuavad organiseeritud toitejaotust seadmed, abiseadmed, juhtimisega seotud süsteemid ja infrastruktuuri koormused.

Sellises keskkonnas peab elektrijaotussüsteem vastama erinevatele koormusomadustele selge ringikorralduse säilitamine. Projekti raames rakendati Usune madalpinge jaotusseadet elektriseadmete paigutus.

Projekt demonstreerib Usune elektriseadmete rakendamist spetsialiseeritud infrastruktuuris, kus toide jaotusnõuded ulatuvad tavapärastest äri- või tööstushoonetest kaugemale.

Tootevalik

Enne madalpinge väljatõmmatava lülitusseadme paneeli tellimist peaksid kliendid tavaliselt esitama järgmise projekti teave:

Nende üksikasjade esitamine pakkumise etapis võimaldab Usune'il välja töötada täpsema lülitusseadmete konfiguratsiooni ja vähendada tarbetuid muudatusi tootmise ajal.

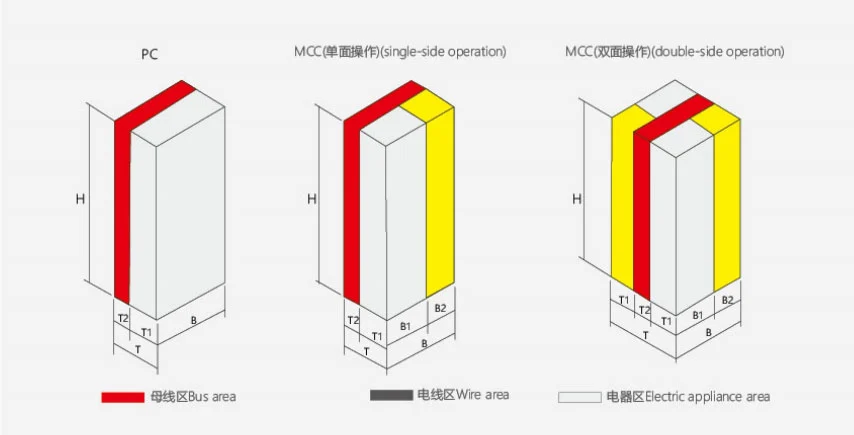

Toote välismõõde

Elektrijaotuskeskuse (PC) kapp

B Mootori juhtimiskeskuse (MCC) kapp

Kvaliteedijuhtimine

Usune juhib oma tootmis- ja kvaliteedijuhtimisprotsesse vastavalt standarditele ISO 9001, ISO 14001 ja ISO 45001.

Tooted on välja töötatud ja toodetud vastavalt kehtivatele IEC ja GB standarditele. CE sertifikaat on saadaval kohaldatavate tootekonfiguratsioonide ja sihtturgude jaoks.

Tehasekontroll hõlmab komponentide paigaldust, kapi kokkupanekut, elektriühendusi, funktsionaalseid mehhanisme, ja rutiinne testimine enne saatmist.

Asjakohaseid tehnilisi dokumente ja katsearuandeid saab esitada vastavalt projekti nõuetele.

KKK

Mis on süsteemi nimipinge?

Seadmed on mõeldud vahelduvvoolusüsteemidele, mille nimitööpinge on 660 V ja alla selle.

Milliseid funktsioone saab integreerida?

Süsteem võib integreerida toitejaotuse, mootori juhtimise ja automaatse võimsusteguri kompenseerimise funktsioonid.

Mis on arvutikapp?

Arvutikappi kasutatakse peamiselt toite vastuvõtmiseks ja jaotamiseks. Seda saab konfigureerida sobiva vooluringiga kaitselülitid vastavalt süsteemi nõuetele.

Mis on MCC-kapp?

MCC-kapp on mõeldud mitme mootoriahela tsentraliseeritud juhtimiseks ja kaitsmiseks. See võib kasutada suuri ja väikesed sahtli konfiguratsioonid.

Kas seadmeid saab kohandada?

Jah. Usune saab konfigureerida kappi vastavalt kliendi üherealisele diagrammile, koormusnimekirjale, mootorite nimiväärtustele, sööturi kogus ja kompensatsiooninõuded.

Milliseid standardeid järgib Usene?

USune tegutseb ISO 9001, ISO 14001 ja ISO 45001 juhtimissüsteemide alusel. Tooted on kujundatud vastavalt kohaldatavad IEC ja GB standardid, CE-sertifikaat on saadaval kohaldatavate konfiguratsioonide jaoks.

Kas spetsiaalseid töökeskkondi saab toetada?

Erikeskkonnad, nagu avamereplatvormid ja tuumaelektrijaamad, nõuavad eraldi tehnilist hindamist ja kokkulepe enne tootmist.

Millist teavet on vaja pakkumise tegemiseks?

Klientidel soovitatakse esitada süsteemi pinge, sissetulev vool, sööturi kogus, mootoriteave, lühise tase, kompensatsiooninõuded, üherealine diagramm ja paigalduskeskkond.

Kas Usene pakub testiaruandeid?

Jah. Tehase kontroll ja rutiinsed testid viiakse läbi enne saatmist ning asjakohased katsearuanded pakutakse vastavalt projekti nõuetele.

Usune'i tarnevõime

USune keskendub madalpinge elektriseadmetele ja pakub projektipõhiseid lülitusseadmete konfiguratsioone tööstus-, kaubandus-, energia-, transpordi- ja spetsialiseeritud infrastruktuurirakendused.

Klientidele, kes ostavad madalpinge väljatõmmatava lülitusseadme paneeli, saab Usune toetada protsessi elektrivõrgust. parameetrite kinnitus ja kapi konfiguratsioon kuni tootmiskontrolli ja saadetise dokumentatsioonini, pakkudes a praktiline lahendus, mis põhineb tegelikul elektrisüsteemil, mitte ei kasuta iga projekti jaoks sama konfiguratsiooni.
