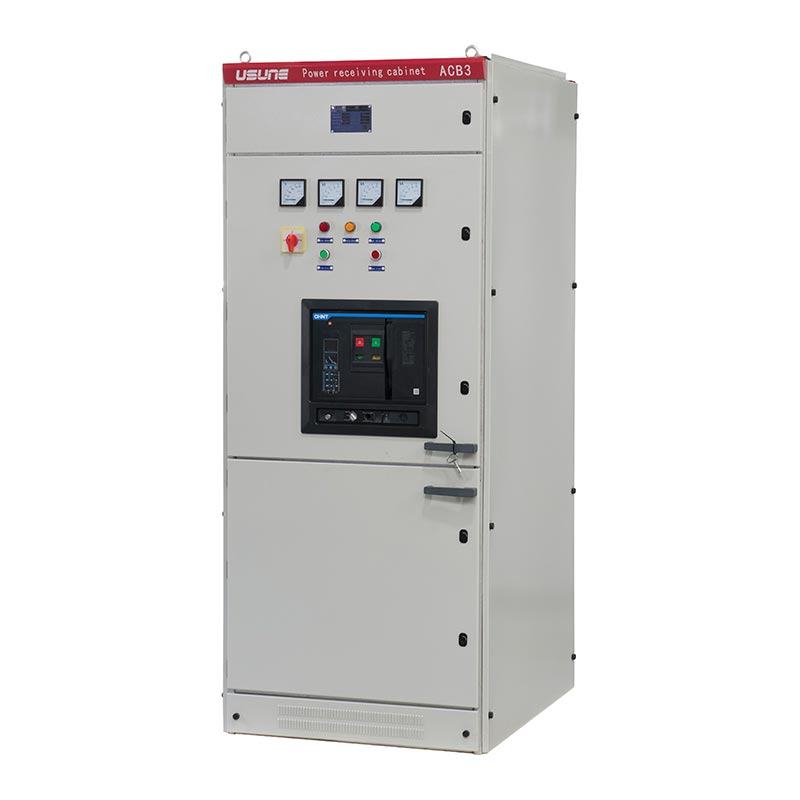

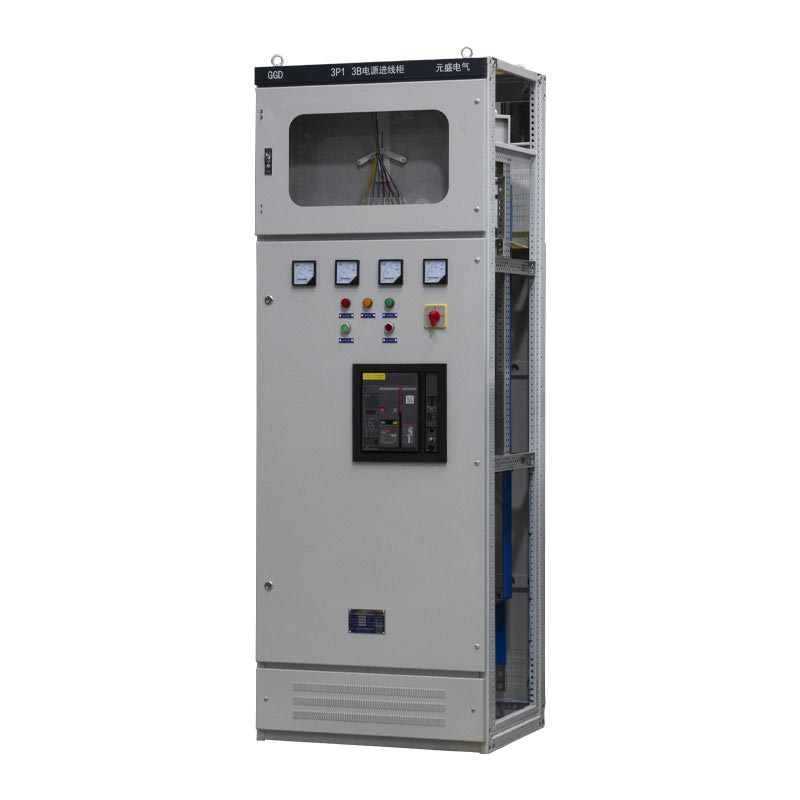

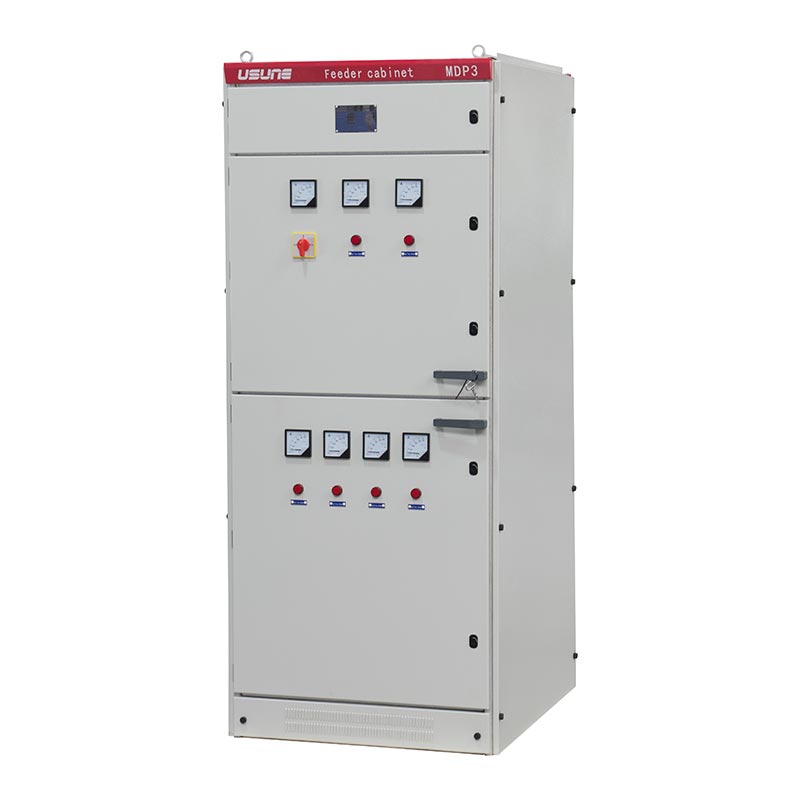

Madalpinge fikseeritud tüüpi lülituskapp

Usune GGD madalpinge fikseeritud tüüpi lülituskapp on spetsiaalselt loodud vahelduvvoolu 50 Hz toitejaotussüsteemide jaoks nimitööpingega 380V ja nimitöövooluga kuni 3150A. See toimib põhijuhtimiskeskusena toite-, valgustus- ja jaotusseadmete jaoks, realiseerides stabiilselt ja tõhusalt elektrijaotuse funktsioone.

See toode on välja töötatud vastuseks energiasektorite, energiakasutajate ja disainiüksuste vajadustele ning sellel on täiustatud tehnoloogia ja on ideaalne uuendus traditsioonilistele madalpinge jaotusseadmetele. Juhtiva hiinlase põhitootena tootja, integreerib see usaldusväärse jõudluse, ohutu töö ja mugava hoolduse, muutes selle eelistatuks valik ülemaailmsetele kasutajatele, kes otsivad usaldusväärset madalpinge elektrijaotustarnijat. Tootmise võimendamine arenenud Hiina tehaste võimalused, selle kvaliteet on tagatud.

Madalpinge lülitusseade

Keskpinge lülitusseade

Tehnilised põhiparameetrid

1. Nimisagedus: 50 Hz
2. Nimitööpinge: 380V AC
3. Nimitöövool: kuni 3150A
4. Kohaldatavad standardid: IEC439, GB 7251, IEC60056 jne.
5. Kaitseaste: IP30–IP54 (kohandatav)
6. Katkestusvõime: kõrge, suurepärane dünaamiline ja termiline stabiilsus

Vastavus ja kvaliteedi tagamine

1. Rahvusvahelised standardid

Madalpinge fikseeritud tüüpi lülituskapp vastab täielikult rahvusvahelistele elektristandarditele, tagades ülemaailmne rakendatavus ja usaldusväärsus. Nende standardite hulka kuuluvad: IEC60056 (kõrgepinge vahelduvvoolu kaitselülitid), IEC60099 (vahelduvvoolu lünkadeta metalloksiidpingepiirikud), IEC60129 (vahelduvvoolu lahtiühendamis- ja maanduslülitid), IEC60185 (voolutrafod), IEC60186 (pingetrafod) ja IEC60298 (1kV–50kV vahelduvvoolu metalliga suletud lülitusseadmed).

2. Riiklikud ja tööstusstandardid

Jaotusseade vastab Hiina rangetele riiklikele ja tööstusstandarditele, sealhulgas: GB/T7251.12-2013 (madalpinge lülitus- ja juhtseadmete komplektid), GB1207 (pingetrafod), GB1208 (voolutrafod), GB50150-2006 "Elektripaigaldiste elektriseadmete vastuvõtutestimise standard" ja DL/T 5004-2004 "Tehniline Energeetika alalisvoolusüsteemide projekteerimise spetsifikatsioon".

3. Range testimine ja kontroll

- Visuaalne kontroll: kapi stiili põhjalik visuaalne ja mõõtmete kontroll viiakse läbi, mõõtmed, konstruktsiooniprojekt, samuti valik, paigutus, juhtmestik, paigaldusprotsess ja pinnakate tehnilistele nõuetele vastavuse tagamiseks ja peetakse arvestust.

- Tehase testimine: iga jaotusseade läbib tehase testimise ja kontrolli vastavalt kehtivatele riiklikele ja tööstusstandardid enne tehasest lahkumist ja autentsed katseprotokollid esitatakse tagamaks, et toode vastab standarditele enne tarnimist.

Töökeskkonna nõuded

1. Ümbritsev temperatuur: -5 ℃ kuni +40 ℃, 24 tunni keskmine temperatuur ≤ +35 ℃
2. Kõrgus: ≤ 2000 m (sisepaigaldus)
3. Suhteline õhuniiskus: ≤ 50% +40 ℃ juures, saab lõdvestada madalatel temperatuuridel (nt ≤ 90% temperatuuril +20 ℃), arvestades temperatuurimuutustest tingitud kondensatsioon.
4. Paigaldusnurk: nurk vertikaaltasapinnaga ≤ 5°
5. Keskkonnanõuded: vaba tugevast vibratsioonist, löökidest ja söövitavatest ainetest; erinõuded saab tootjaga läbi rääkida.

Peamised jõudluse eelised

1. Suur katkestusvõime ja tugev stabiilsus

Tugev struktuur, mis talub suuri lühisvoolusid ja töötab stabiilselt äärmuslikes tingimustes elektrilised tingimused.

2. Paindlik konfiguratsioon

Modulaarsed elektrilahendused toetavad erinevaid kombinatsioone, saadaval on mitu seeriat, kohandatav erinevateks rakenduse stsenaariumid.

3. Praktiline ja vastupidav

Uudne struktuur, kõrge kaitsetase, tolmukindel, niiskuskindel ja löögikindel, pikendades kasutusiga.

4. Ohutu ja lihtne hooldada

Selge paigutus, kergesti ligipääsetavad komponendid, mugav kasutamine, seisakuaja vähendamine ja hoolduse lihtsustamine. 5. Lai kasutusala: laialdaselt kasutatav elektrijaamades, alajaamades, tehastes, ärihoonetes ja infrastruktuuri projektid.

Reaalse maailma rakendusjuhtumid

1. juhtum: suure söekaevanduse elektrijaotusprojekt

1. Projekti taust: suur söekaevandusgrupp vajas oma jaoks usaldusväärset madalpinge elektrijaotussüsteemi maa-alused kaevandusseadmed ja pinnapealsed rajatised, mis seisavad silmitsi karmi keskkonnaga, nagu tolm, niiskus ja vibratsioon.
2. Lahendus: Usune pakub 36 GGD-seeria madalpinge fikseeritud tüüpi lülituskappe, kohandatud IP54-ga kaitse- ja vibratsioonikindel paigaldus.
3. Rakenduse tulemused: Stabiilne töö üle 5 aasta ilma suuremate elektririkketeta; hooldussagedus võrreldes vanemate seadmetega 30% vähem; elektriohutusõnnetusi pole, kaevandamise efektiivsus paraneb.

Juhtum 2: linnaalajaama uuendamise projekt

1. Projekti taust: vananeva elektrijaotussüsteemi uuendamiseks vajalik munitsipaalalajaam, mis vajab suurenenud toitevõimsus ja töökindlus elanike ja ettevõtete elektrivajaduste rahuldamiseks.
2. Lahendus: kasutati USune GGD lülitusseadet nimivooluga 3150A, integreerides intelligentse jälgimise ja kaitsefunktsioonid.
3. Rakenduse mõjud: Elektrijaotusvõimsus suurenes 40%, rahuldades tippvõimsuse nõudlust; rikke reageerimise aeg vähendatakse 60%, väheneb elektrikatkestuse kestus; vastab State Gridi standarditele, saavutades suurepärase vastuvõtt.

Tehnilised andmed

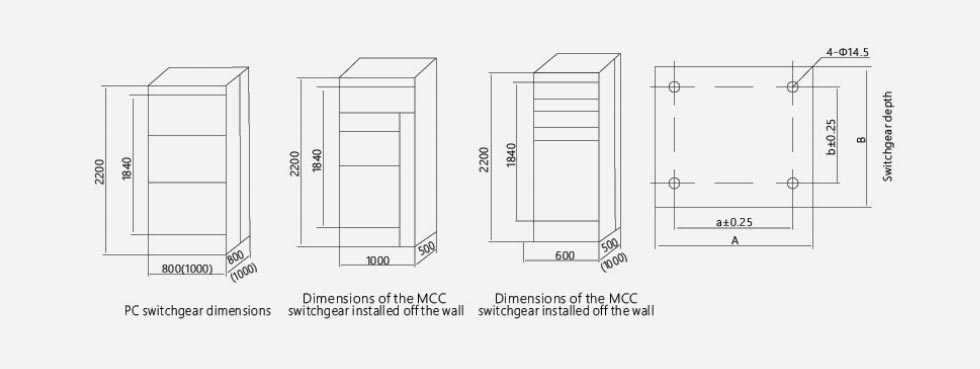

Toote välismõõde

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

KKK

K1: Mis on Usune GGD madalpinge fikseeritud tüüpi lülituskapi kaitsetase ja kuidas seda kohandatakse erinevatesse keskkondadesse?

V: Standardne kaitseklass on IP30, kohandatav kuni IP54-ni. Kõrgemad kaitseklassid (nt IP54) on tolmu ja niiskuskindel, sobib kaevandustesse, tehastesse ja niiskesse keskkonda; söövitava keskkonna jaoks, kohandatud vajaduste rahuldamiseks on saadaval korrosioonivastased katted ja spetsiaalsed materjalid.

Q2: Mis on toote eluiga ja millist regulaarset hooldust on vaja?

V: Tavaline kasutusiga on 15-20 aastat. Korrapärane hooldus sisaldab: kvartaalset tolmupuhastust, kinnitusdetailide kontrolli ja komponentide tööseisund; iga-aastane terviklik isolatsioonitakistuse testimine ja kaitsefunktsioon kalibreerimine. Nõuetekohane hooldus võib pikendada kasutusiga ja tagada stabiilse töö.

K3: Kas Usune võib pakkuda kohandatud lahendusi eripinge/voolu või struktuuride jaoks?

V: Jah. Professionaalse tootjana pakume täielikke kohandamisteenuseid: nimipinge reguleerimine (220V/400V) ja vool (kuni 3150A), mõõtmete, komponentide paigutuse ja funktsioonide muutmine; meie insenerimeeskond töötab tihedalt koos, et kavandada kohandatud lahendusi, mis vastavad IEC/GB standarditele.
