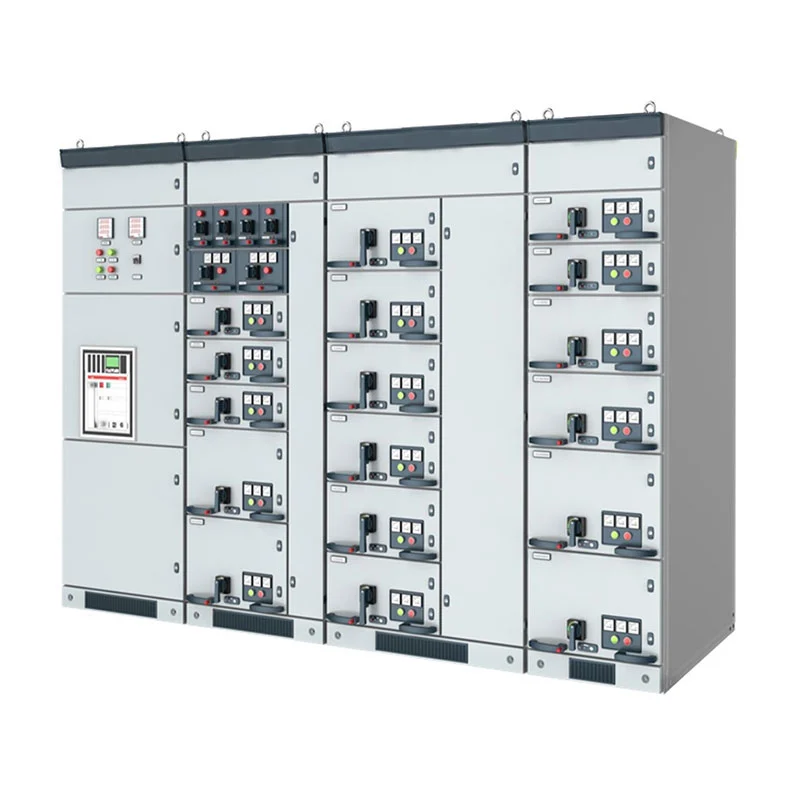

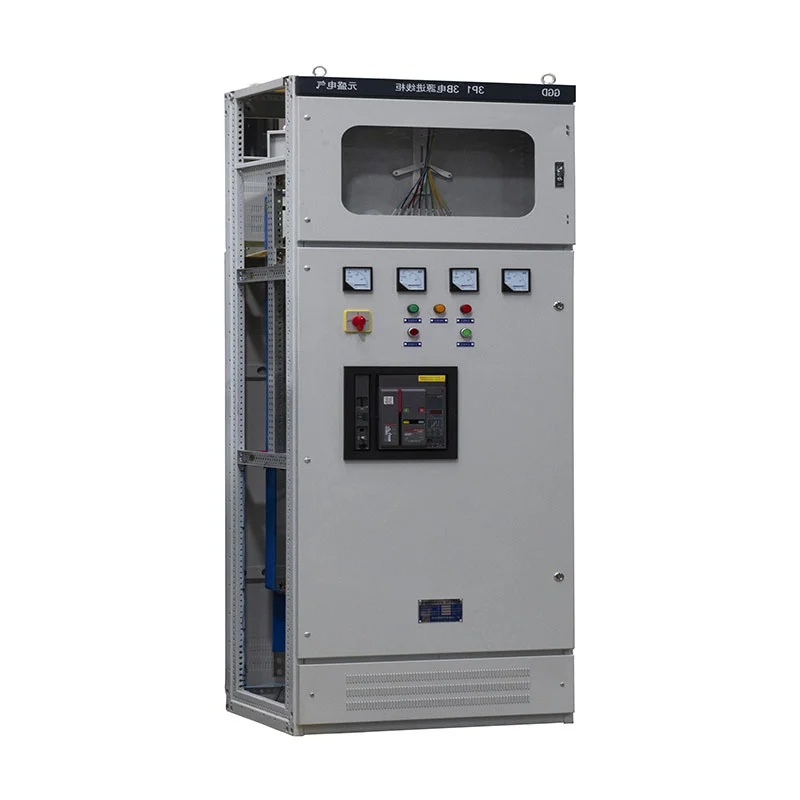

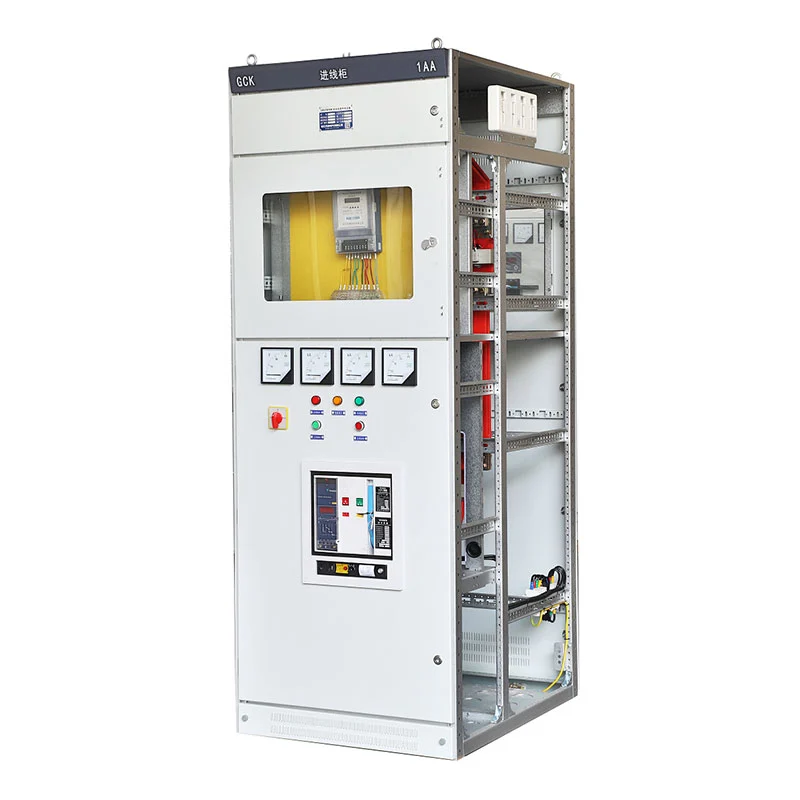

Madalpinge lülitusseade

Zhejiang Usune Electric Co., Ltd. välja töötatud madalpinge väljatõmmatav jaotuskilp sobib vahelduvvoolu jaoks 50Hz süsteemid nimitööpingega kuni 400V ja nimivooluga kuni 3150A. Disain ühendab vasest siini jaotus, konfigureeritavad kaitselülitid, organiseeritud sekundaarjuhtmestik ja spetsiaalsed kaabliruumid erinevate toetamiseks projekti paigutused. Usune toodab ja tarnib madalpinge lülitusseadmete lahendusi elektrijaamadele, alajaamadele, tehased, kaevandusrajatised, ärihooned ja muud elektrijaotusprojektid Hiinas ja välisturgudel.

Paindlik vooluahela konfiguratsioon

Erinevad elektrikoormused nõuavad erinevat toiteseadet. Kappi saab konfigureerida vastavalt võimsuse jaotusskeem, mis võimaldab sissetulevaid ahelaid, väljaminevaid ahelaid, mootori toiteseadmeid ja reaktiivvõimsust kompensatsiooniahelad tuleb paigutada samasse madalpinge jaotussüsteemi.

Suuremate jaotusnõuete jaoks saab kasutada universaalseid kaitselüliteid nagu Emax, MT, 3WN, AH ja ME seeriad. valitud vastavalt projekti kavandile. Konfiguratsioon võib sisaldada ka vormitud korpuse kaitselüliteid, koormust lülitid ja muud elektrilised komponendid, mis põhinevad nõutud voolutugevusel ja kaitseskeemil.

See konfiguratsioonimeetod võimaldab seadmeid selle asemel kohandada erinevatele toitejaotusarhitektuuridele tuginedes ühele fikseeritud elektrikorraldusele.

Siinisüsteem

Peamised siinid ja haru siinid kasutavad elektrolüütilist vaske, et tagada sissetulevate vooluvõrkude vahel stabiilne voolutee. ja väljuvad ahelad. Vastavale siinile on paigaldatud leegiaeglustav isolatsioon ja termokahanevad hülsid sektsioonid isolatsioonikaitse parandamiseks ja selge faasituvastuse säilitamiseks.

Siini paigutus on projekteeritud vastavalt elektrijoonisele ja nimivoolu nõuetele. Paindlik siiniühendused võivad olla ette nähtud ka siini silla ja peaahela vahelise sissetuleva ühenduse juures kaitselüliti, kui seda nõuab projekti projekt.

Hankemeeskondade jaoks aitab see konfiguratsioon lihtsustada jaotuskilbi sobitamist ülesvoolu trafodega, bussisillad ja allavoolu etteandesüsteemid.

Kabineti ehitus

Kapi karkass ja sisemised vaheseinad on valmistatud külmvaltsitud terasplaatidest. Standardne plaat paksus ei ole väiksem kui 2 mm, tagades piisava mehaanilise tugevuse normaalseks tööks, kontrollimiseks ja hooldus.

Kapi struktuur pakub spetsiaalseid alasid elektrikomponentide, kaabliühenduste ja sekundaarse juhtimise jaoks juhtmestik. Uksed, käepidemed, identifitseerimissildid ja sisemised sildid on paigutatud vastavalt elektrile disain, mis muudab vooluahela tuvastamise kasutuselevõtu ja hoolduse ajal lihtsamaks.

Mööda kapi paigutussuunda jookseb PE vasest maandusbuss. Maandust vajavad komponendid võivad olla ühendatud selle juhtmega, spetsiaalsete maandusklemmidega välise maandusega ühendamiseks võrku.

Sekundaarne juhtimine

Sekundaarahel on paigutatud vastavalt projekti joonistele ja juhtimisnõuetele. Juhtmete kasutamine painduvad isoleeritud vaskjuhtmed ja on jaotatud kimpudesse, et tagada puhas ja hooldatav sisemine juhtmestik korraldus.

Juhtahelates kasutatakse tavaliselt 1,5 mm² juhtmeid, vahelduvvooluahelates aga 2,5 mm² juhte, kui lõplik insenerprojekt. Kasutatakse leegiaeglustavaid klemmiplokke ja juhtmete numbreid või vooluahela identifitseerimismärke on varustatud elektrijoonistele vastavaks.

Sissetulevate kappide puhul saab kaitselüliti kaitsesse integreerida alapingekaitse korraldus. Indikaatortulesid, juhtlüliteid ja mõõteriistu saab konfigureerida ka vastavalt iga vooluringi funktsioon.

Jaotusfunktsioonid

Madalpinge väljatõmmatavat jaotuskilpi saab konfigureerida mitme tavalise madalpinge võimsuse jaoks jaotusfunktsioonid. Sissetulev kapp saab toite ülesvoolu trafost või toiteallikast, samal ajal väljuvad kapid jaotavad elektrit allavoolu koormustele.

Mootori juhtimisahelaid saab korraldada suurte ja väikeste sahtlite konfiguratsioonidega, kaitselülititega või kaitsmetega pöörlevad koormuslülitid, mis on valitud vastavalt mootori omadustele. Kondensaatorite kompensatsioonikapid võivad sisaldavad käsitsi, automaatset või kaugjuhtimisega reaktiivvõimsuse kompenseerimisseadet.

See modulaarne paigutus võimaldab samal kapiplatvormil toetada erinevaid elektrijaotusülesandeid üks projekt.

Tehnilised andmed

Toote välismõõde

Kasutustingimused

Seade on ette nähtud sisepaigaldamiseks keskkonda, kus puudub tugev vibratsioon, löök või söövitus tingimused. Ümbritsev temperatuur peaks jääma vahemikku -10°C kuni +40°C ja keskmine temperatuur 24 kraadi piires. tundi mitte üle +35°C.

Paigalduskõrgus on tavaliselt piiratud 2000 m-ga. Maksimaalsel ümbritseva õhu temperatuuril +40°C on suhteline õhuniiskus ei tohiks ületada 50%, samas kui madalamatel temperatuuridel võib olla lubatud kõrgem suhteline õhuniiskus vastavalt kohaldatavad keskkonnatingimused.

Paigaldamise kalle ei tohi vertikaaltasapinnast ületada 5°. Kui varustus on vajalik spetsiaalseks keskkonnas või töötingimustes, saab lõpliku konfiguratsiooni kindlaks teha tehnilise konsultatsiooni teel Usune ja kliendi vahel.

Kaitse üksikasjad

Elektriohutust käsitletakse nii kapi ehituse kui ka vooluahela kaitse kaudu. Mehaaniline ja elektriline Vastavalt valitud konfiguratsioonile on kasutusvigade vähendamiseks kaasatud blokeerimisfunktsioonid.

Kapp kasutab selgelt tuvastatud vooluringide silte ja komponentide numbreid, samas kui maandussüsteem pakub a spetsiaalne PE vasest siin maandusühenduste jaoks. Kaabliruumid saab kujundada nii, et nende jaoks oleks piisavalt ruumi kaablipead ja nulljärjestusega voolutrafo paigaldamine vajadusel.

Esi- ja tagauksed on loodud stabiilseks avamiseks ja sulgemiseks, samal ajal kui töökomponendid on paigutatud vältige segamist kapi uste ja käepidemetega.

Standardid ja sertifitseerimine

USune toodab oma madalpinge elektriseadmeid vastavalt kehtivatele IEC ja GB nõuetele. Asjakohane standardid hõlmavad GB/T 14048.2, GB 7251.12 ja kohaldatavaid IEC nõudeid madalpinge jaotusseadmete ja juhtseadmete komplektid.

Tootmis- ja juhtimissüsteemi toetavad ISO 9001, ISO 14001 ja ISO 45001 sertifikaadid. Toode võib tarnida ka CE-sertifikaadi ja asjakohase testimisdokumentatsiooniga vastavalt projekti nõuetele.

Need sertifikaadid ja standardid annavad hankemeeskondadele dokumenteeritud aluse tarnijate hindamiseks ja projektideks heakskiit ja rahvusvaheline ostmine.

Kvaliteedikontroll

Kvaliteedikontroll hõlmab kapi materjale, vasest siinid, elektrikomponente, sekundaarjuhtmestikku ja viimistletud kokkupanek. Komponendid valitakse vastavalt kinnitatud projektjoonistele ja tehnilistele kirjeldustele.

Enne tarnimist läbib kokkupandud seadmed rutiinse kontrolli ja testimise. Juhtmed, komponentide identifitseerimine, maandusühendusi, kapi konstruktsiooni ja elektrilisi funktsioone kontrollitakse projekti dokumentatsiooni alusel vähendada paigaldus- ja kasutuselevõtuprobleeme kliendi objektil.

Usune säilitab ka tootmis- ja kontrolliandmeid, et toetada kvaliteedi kontrollimist ja projekti jälgitavust.

Projekti viide

Cas-space raketi stardiprojekt

Madalpinge väljatõmmatav jaotuskilp on tarnitud raketi Cas-space'i stardiprojekti jaoks, kus projekti rajatiste ja toetavate elektriseadmete jaoks on vajalik töökindel madalpinge toitejaotus süsteemid.

Mitme elektrilise koormuse ja erinevate jaotusahelatega inseneriprojektide jaoks on moodulkapp konfiguratsioon võimaldab vastavalt korraldada sissetulevat voolu, toiteahelaid ja elektrilisi lisafunktsioone projekti elektrijaotuse projekt.

Välised mõõtmed

Kapi mõõtmeid saab määrata vastavalt kinnitatud elektrijoonistele, komponentide valikule, kaablile sisenemisnõuded ja saidi paigaldustingimused. USune võib pakkuda vastavate mõõtmetega jooniseid inseneriülevaade enne tootmist.

Tehase testimine

Usune teostab enne saatmist ülevaatust ja rutiinset testimist. Testimisprotsess hõlmab kapi kokkupanekut, elektriühendused, komponentide paigaldus, maandus, sekundaarjuhtmestik ja muud asjakohased funktsioonid.

Katsearuandeid ja tehnilist dokumentatsiooni saab esitada vastavalt projekti nõuetele, aidates kliente viima lõpule sissetulevad kontrolli-, paigaldus- ja kasutuselevõtuprotseduurid.

KKK

Milline pinge on saadaval?

Standardkonfiguratsiooni nimipinge on 0,4 kV, nimivooluga kuni 3150 A. Lõplik elektriline konfiguratsioon määratakse vastavalt projekti koormusele ja projektjoonistele.

Kas kappi saab kohandada?

Jah. Usune saab kohandada kapi konfiguratsiooni vastavalt elektriskeemidele, vooluahela kogusele, komponendile valik, kaabli sisestussuund, kapi mõõtmed ja muud projekti nõuded.

Milliseid kaitselüliteid saab kasutada?

Süsteemi saab kasutada erinevaid kaitselülitite konfiguratsioone. Universaalsed kaitselülitid nagu Emax, MT, 3WN, AH ja ME seeriaid saab valida vastavalt kinnitatud disainile.

Kas seda saab kasutada mootori juhtimiseks?

Jah. Mootori juhtimiskonfiguratsioone saab korraldada erineva suurusega sahtlite ja sobivate kaitselülitite või kaitsmetega koormuslülitid vastavalt mootori võimsusele ja kaitsenõuetele.

Millist siini materjali kasutatakse?

Põhi- ja harusiinid kasutavad elektrolüütilist vaske. Vastavad siini sektsioonid võib varustada leegiaeglustajaga isolatsioon ja termokahanevad kaitsehülsid.

Milliseid dokumente saab esitada?

USune võib pakkuda tehnilisi kirjeldusi, elektrijooniseid, mõõtmete jooniseid, katsearuandeid ja asjakohaseid kvaliteetne dokumentatsioon vastavalt projekti nõuetele.

Mis on tootmise tarneaeg?

Standardne teostusaeg on tavaliselt 15–20 päeva, olenevalt konfiguratsioonist, kogusest ja projekti nõuetest.

Miks Usene

Usunel on enam kui 14-aastane kogemus elektriseadmete valmistamise ja projektipõhise toote alal arengut. Selle insenerimeeskond saab töötada välja kliendi jooniste ja elektriliste spetsifikatsioonide põhjal nõutav kapi konfiguratsioon.

ISO 9001, ISO 14001 ja ISO 45001 juhtimissüsteemidega, IEC ja GB standarditele vastavuse, CE-sertifikaadi ja Rutiinne tehase testimine, Usune pakub madalpinge jaotusseadmeid nii kodumaistele kui ka rahvusvahelistele projektid.

Projekti jaoks, mis nõuab madalpinge väljatõmmatavat jaotuskilpi, saavad kliendid pakkuda üheliinilist diagramm, nimivool, sissetulevate ja väljuvate ahelate arv, komponentide nõuded ja kapi mõõtmed. Usune saab seejärel koostada vastava tehnilise konfiguratsiooni ja hinnapakkumise.
