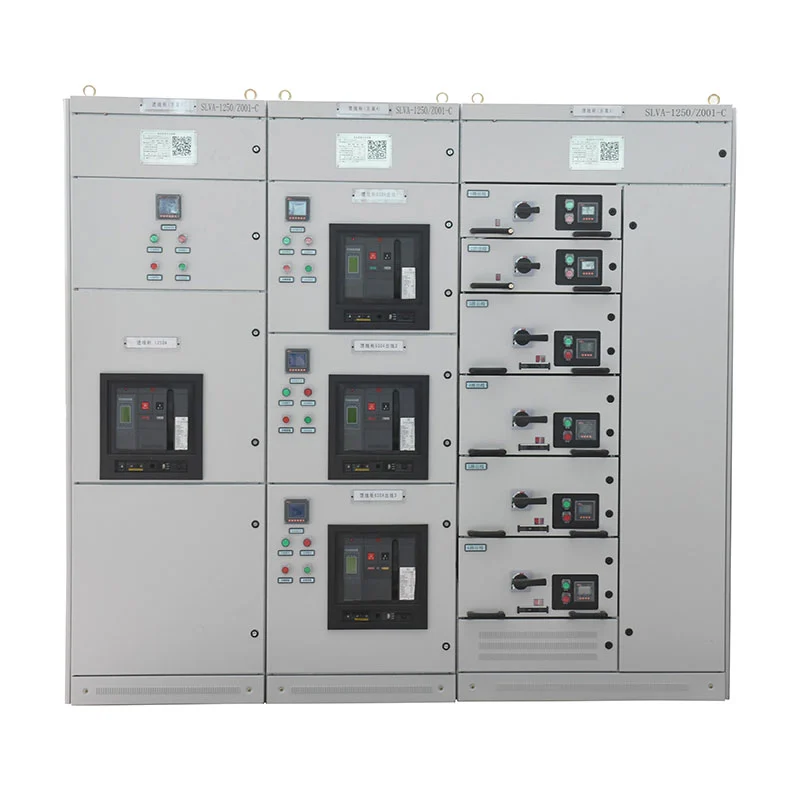

Madalpinge sahtli tüüpi lülituskapp

Mõeldud vahelduvvoolu 50–60 Hz süsteemidele nimitööpingega kuni 660 V, madalpinge sahtli tüüpi lülituskapp saab konfigureerida toite jaotamiseks, mootori juhtimiseks ja võimsusteguri kompenseerimiseks. See sobib tööstusettevõtted, elektrirajatised, naftakeemiaprojektid, transpordi infrastruktuur, ärihooned, ja muud madalpinge elektrisüsteemid.

Miks on sahtlite disain oluline?

Tavalises fikseeritud jaotuskapis on elektriahelad suhteliselt sõltuvad üldisest kapist korraldus. Kui rajatis sisaldab palju sõltumatuid koormusi, võib see muuta vooluringi juhtimise ja tuleviku muutmine keerulisemaks.

Sahtli tüüpi konfiguratsioon jagab elektrilised funktsioonid üksikuteks üksusteks. Iga sahtel võib vastata a konkreetne söötur, mootor või elektrikoormus, mis võimaldab kogu kappi korraldada vastavalt tegelikule jaotusstruktuur.

Tehaste ja suurte rajatiste puhul tähendab see, et lülitusseadmeid saab planeerida pigem elektrilise koormuse kui lihtsalt kapi füüsiliste mõõtmete ümber.

Circuit-by-Circuit Management

Sahtli struktuur võimaldab määrata erinevaid ahelaid eraldi funktsionaalsetele üksustele.

Näiteks võivad tootmisüksuses olla sõltumatud ahelad konveieri mootorite, pumpade, ventilaatorite, abiseadmete jaoks. masinad, valgustus ja üldine elektrijaotus. Neid vooluringe saab korraldada vastavalt nende individuaalsetele omadustele elektrinõuded.

See struktuur aitab operaatoritel tuvastada seose iga vooluahela ja sellega ühendatud seadmete vahel, mis on eriti väärtuslik suurtes elektriruumides, kus on palju väljavoolutorusid.

Erinevad koormused, erinevad sahtlid

Igal elektrikoormusel ei ole sama võimsusvajadust. Väike abimootor ja suure võimsusega tootmismootor võib vajada teistsuguseid lülitus- ja kaitsekorraldusi.

Madalpinge sahtli tüüpi lülituskapp võib seetõttu kasutada erinevate vooluahelate jaoks suuri ja väikeseid sahtleid nõuded. Sahtli konfiguratsiooni saab määrata vastavalt mootori nimiväärtustele, sööturi mahule ja arvule projektisiseseid ahelaid.

See annab elektriinseneridele suurema vabaduse kapi paigutuse ettevalmistamisel.

Mootorahelate organisatsioon

Tööstusrajatiste puhul võib mootori juhtimine moodustada olulise osa madalpinge elektrienergiast süsteem.

MCC konfiguratsioon koosneb suurtest ja väikestest sahtlitest, kusjuures iga vooluahela põhilülitusseade kasutab a suure katkestusvõimega vormitud korpusega kaitselüliti või pöördkoormuslüliti koos kaitsmega.

Seda paigutust saab rakendada pumpade, kompressorite, ventilaatorite, konveierite, tootmismasinate ja muud mootoriga käitatavad seadmed.

Nende mootoriahelate eraldamine spetsiaalseteks funktsionaalseteks üksusteks aitab samuti lihtsustada elektrilist seost üksikute mootorite ja neile vastavate sööturite vahel.

Toitejaotuse korraldus

Toitejaotuskeskuse kappi kasutatakse seal, kus sissetulev elektrienergia tuleb jagada mitme vahel allavoolu ahelad.

Arvuti konfiguratsioon mahutab Emax-, MT-, 3WN-, AH- ja ME-seeria kaitselülitid, olenevalt heakskiidetud elektriline projekteerimine.

Valiku tegemisel tuleks arvesse võtta nimivoolu, lühisevõimsust, sööturi omadusi, kaitse koordineerimist, ja ühendatud seadmetele esitatavad nõuded.

Reaktiivvõimsuse juhtimine

Rasked mootoriga tööstussüsteemid võivad tekitada märkimisväärset reaktiivvõimsuse nõudlust. Selliste paigaldiste puhul võimsustegur kompensatsioon võib moodustada osa madalpinge elektrilisest konstruktsioonist.

Kompensatsioonikappi saab konfigureerida käsitsi, automaatseks või kaugjuhtimisega võimsusteguri kompenseerimiseks.

Selle konfiguratsiooni saab määrata vastavalt kliendi koormusomadustele ja elektrijuhtimisele selle asemel, et kasutada iga projekti puhul sama hüvitise korraldust.

Kuhu see sobib

Seadmeid on võimalik kohandada erinevate koormusstruktuuridega elektrisüsteemidega.

Tootmisrajatised

Mitme tootmisliiniga tehased saavad kasutada eraldi sahtleid mootorite, abiseadmete ja üldise jaoks toiteahelad.

Naftakeemiatehased

Pumbad, kompressorid, ventilaatorid ja muud protsessiseadmed saab korraldada spetsiaalsete mootori juhtimisahelate kaudu.

Teras ja metallurgia

Suured tootmisrajatised saavad kasutada tsentraliseeritud madalpinge jaotust mitme suure võimsusega seadme ja mootori jaoks söötjad.

Transpordi infrastruktuur

Raudteerajatised, terminalid ja toetav infrastruktuur saavad kasutada kappi seadmete toite jaotamiseks ja abielektrisüsteemid.

Kõrghooned

Äri- ja eluhooned võivad tsentraliseeritud jaotusse korraldada mitu madalpinge toiteallikat süsteem.

Energiarajatised

Elektrijaamad ja energiaprojektid saavad konfigureerida jaotus-, mootorijuhtimis- ja kompensatsioonifunktsioone vastavalt nende elektrilised lisakoormused.

Tehnilised andmed

Töökeskkond

Standardse töökeskkonna välistemperatuur peaks olema vahemikus -5°C kuni +40°C, keskmisega temperatuur üle 24 tunni mitte üle +35°C.

Maksimaalsel välistemperatuuril +40°C ei tohiks suhteline õhuniiskus ületada 50%. Kõrgem õhuniiskus võib olla vastuvõetav madalamatel temperatuuridel, näiteks kuni 90% +20°C juures. Kondensatsiooni tõttu tuleks arvestada temperatuurikõikumistega võib tekkida.

Standardkõrgus on ≤2000 m.

Transportimise ja ladustamise ajal talub seade lühiajaliselt temperatuuri vahemikus -25°C kuni +55°C. kokkupuude kuni +70°C kuni 24 tunni jooksul.

Erirakendused, sealhulgas avamere naftapuurimisplatvormid ja tuumaelektrijaamad, nõuavad eraldi tehnilist laadi hindamine ja kokkulepe tootja ja lõppkasutaja vahel.

Projekti viide

Cas-space raketi stardiprojekt

Cas-space'i raketiheite projekt on Usune'i elektriseadmete inseneriviit.

Rakettide stardi infrastruktuur sisaldab mitmesuguseid toetavaid elektrilisi koormusi, sealhulgas seadmesüsteeme, abiseadmeid rajatised ja infrastruktuuriteenused. Sellised rajatised nõuavad selget vooluringi korraldust ja töökindlust elektrijaotus erinevate tööpiirkondade toetamiseks.

Projekti elektrisüsteemi osana rakendati Usune seadmeid, mis annavad praktilise kogemuse tarnimisel jaotusseadmed spetsiaalse infrastruktuuri jaoks.

Projekt näitab ka, kui oluline on kohandada kapi konfiguratsiooni tegelikule elektriarhitektuurile ühele korraldusele tuginemise asemel.

Kvaliteet ja vastavus

Usune tootmis- ja juhtimissüsteemi toetavad ISO 9001, ISO 14001 ja ISO 45001.

Seadmed on toodetud vastavalt kehtivatele IEC ja GB nõuetele, sealhulgas GB 7251.1, JB/T 9961 ja asjakohased rahvusvahelised nõuded madalpinge lülitus- ja juhtseadmete sõlmedele.

Enne saatmist läbib valmis kapp tehase kontrolli ja rutiinse testimise. Asjakohased katsearuanded ja tehnilise dokumentatsiooni saab esitada vastavalt projekti nõuetele.

Konfiguratsioon enne ostmist

Hankemeeskondade jaoks on kõige olulisem samm elektrilise konfiguratsiooni kinnitamine enne tootmist.

Madalpingega sahtli tüüpi lülituskapp tuleks valida pigem tegeliku koormusloendi kui ainult järgi kapi nimipinge.

Usene soovitab kinnitada:

Nende üksikasjade esitamine pakkumise etapis võimaldab Usune'il ette valmistada konfiguratsiooni, mis sobib paremini pakkumisega kliendi tegelik elektrisüsteem.

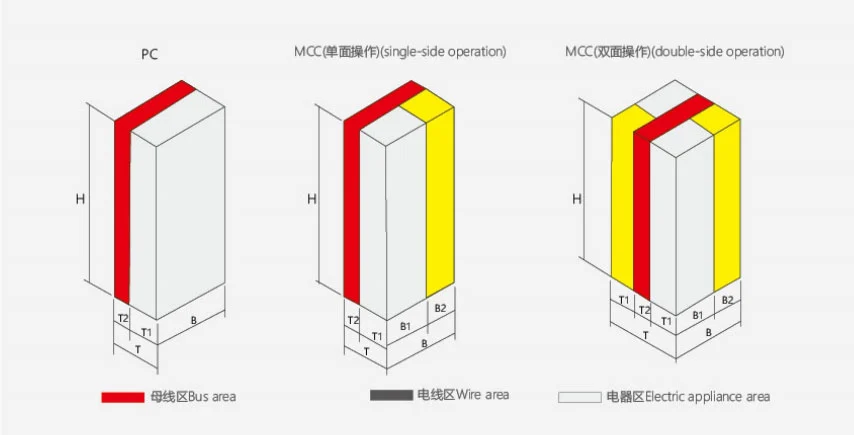

Toote välismõõde

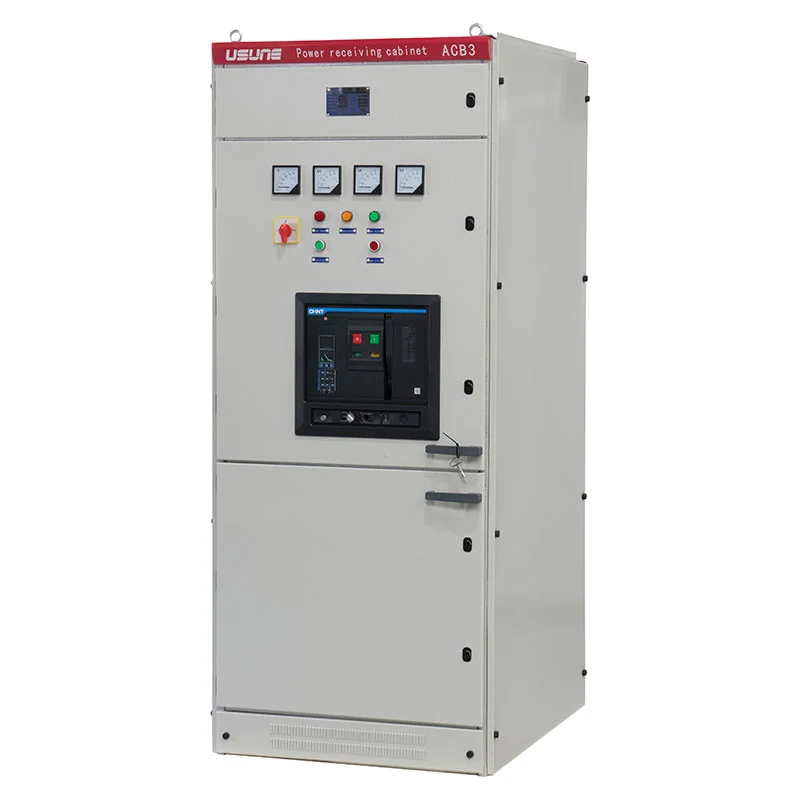

Elektrijaotuskeskuse (PC) kapp

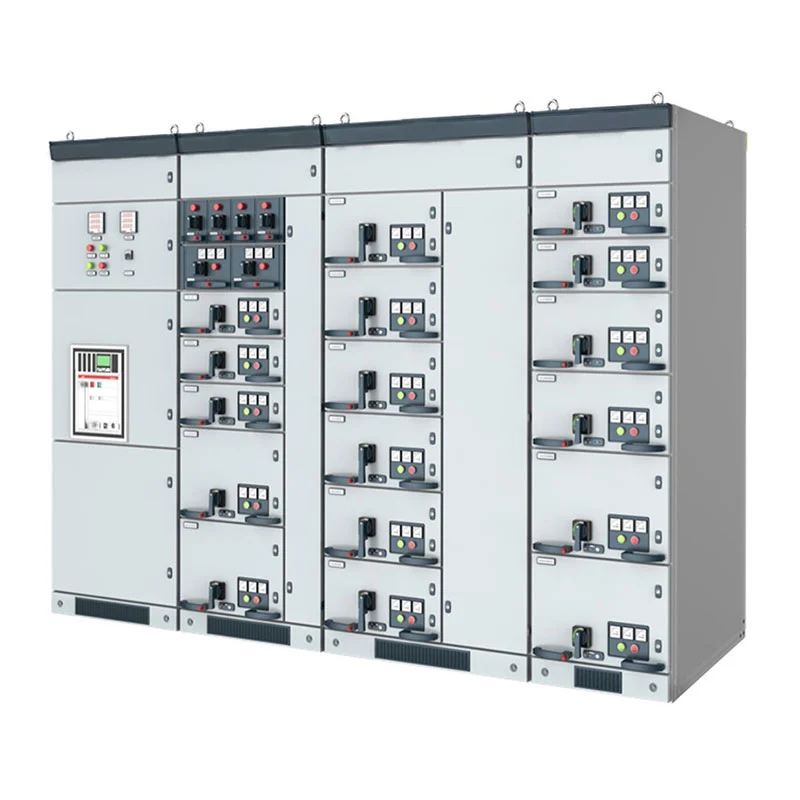

B Mootori juhtimiskeskuse (MCC) kapp

Tehase tootmine

Kapp monteeritakse tehases standardiseeritud kapikonstruktsioonide ja funktsionaalsete komponentide abil.

Tootmisprotsess hõlmab komponentide kontrolli, konstruktsiooni kokkupanekut, sahtlite paigaldamist, elektrijuhtmeid, funktsionaalse üksuse kontroll ja rutiinne testimine.

See tehasepõhine montaažiprotsess võimaldab kontrollida kapi lõplikku konfiguratsiooni heakskiidetud konfiguratsiooniga tehnilised nõuded enne saatmist.

KKK

Millist pinget kapp talub?

Seadmed on mõeldud vahelduvvoolusüsteemidele, mille nimitööpinge on 660 V ja alla selle.

Miks kasutada sahtli tüüpi konfiguratsiooni?

Sahtlite paigutus võimaldab üksikuid elektriahelaid korraldada eraldi funktsionaalsete üksustena, mida saab muuta suuri jaotussüsteeme lihtsamini hallatavaks ja konfigureeritavaks.

Kas suuri ja väikeseid sahtleid saab kombineerida?

Jah. MCC konfiguratsioonis saab vastavalt mootori võimsusele ja vooluahela nõuetele kasutada nii suuri kui ka väikeseid sahtleid.

Milliseid seadmeid saab arvutikappi paigaldada?

Arvuti konfiguratsioonis saab vastavalt kinnitatud projektile kasutada Emaxi, MT, 3WN, AH ja ME seeria kaitselüliteid disain.

Kas see sobib mootori juhtimiseks?

Jah. MCC sektsioon on spetsiaalselt loodud mitme mootoriahela jaoks ja seda saab konfigureerida erinevate sahtlitega suurused.

Kas see toetab võimsusteguri kompenseerimist?

Jah. Käsitsi, automaatseid ja kaugkompensatsiooni funktsioone saab konfigureerida vastavalt projekti nõuetele.

Millised sertifikaadid on Usunel?

USune tegutseb ISO 9001, ISO 14001 ja ISO 45001 juhtimissüsteemide alusel. Tooted on valmistatud vastavalt kohaldatavad IEC ja GB standardid, CE-sertifikaat on saadaval kohaldatavate konfiguratsioonide jaoks.

Kas Usune saab kappi kohandada?

Jah. Sahtlite kogus, vooluahela paigutus, kaitselüliti valik, MCC konfiguratsioon ja kompensatsioonifunktsioonid võivad olla määratakse vastavalt kliendi elektrinõuetele.

Millist teavet tuleks pakkumise jaoks esitada?

Kõige kasulikum teave sisaldab süsteemi pinget, sissetulevat voolu, sööturite arvu, mootori kogust ja nimiväärtusi, lühise tase, kompensatsiooninõuded, paigalduskeskkond ja elektriline üherealine diagramm.

Usene projekti tugi

Usune pakub madalpinge jaotusseadmeid elektrisüsteemidele, kus on vaja korraldada mitu toiteahelat tsentraliseeritud kabinetis.

Klientide jaoks, kes hankivad madalpinge sahtli tüüpi lülituskappi, saab Usune hinnata elektrikoormust struktuur, valida sobivad sahtli konfiguratsioonid, koordineerida komponentide valikut, täielik tehase kokkupanek ja testimine ja projekti tarnimiseks tehniline dokumentatsioon.
