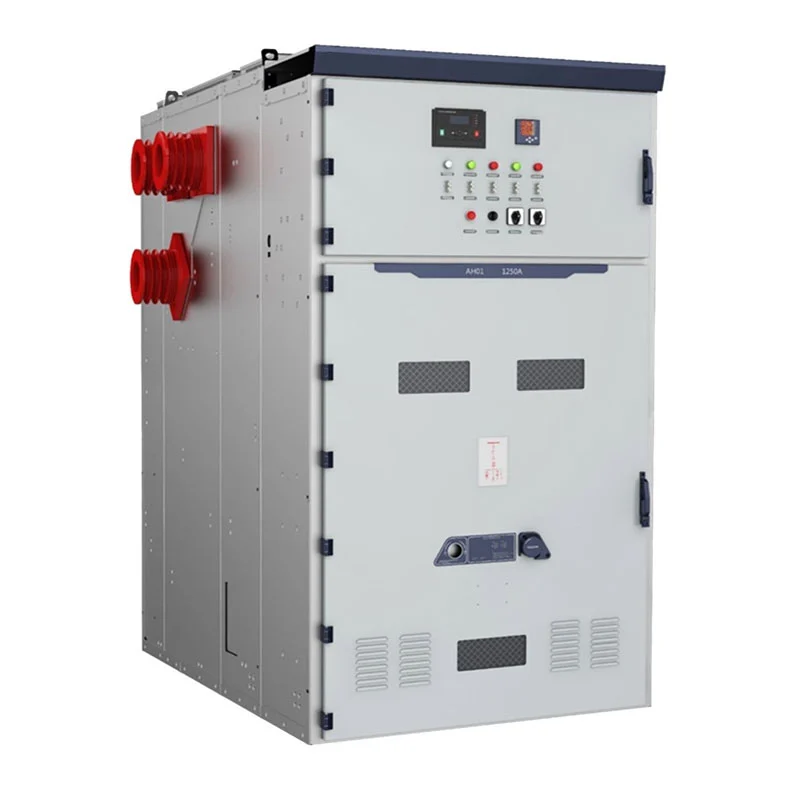

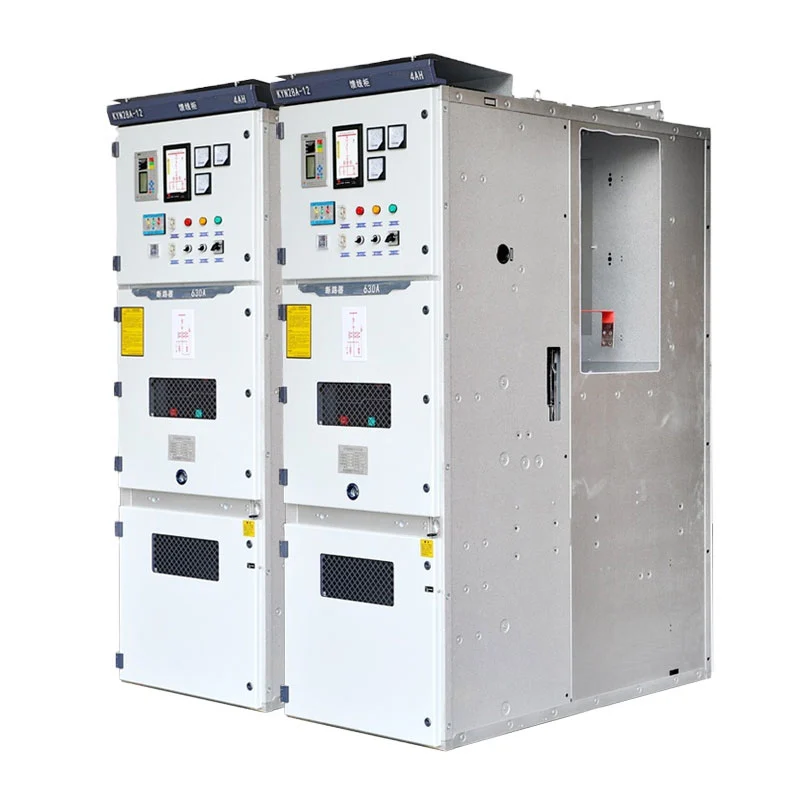

KYN61-40.5 33kV sisemine VCB lülituspaneel on välja töötatud projektide jaoks, mis nõuavad kõrgemat pinget siseruumides jaotusplatvorm. Selle konfiguratsioon ühendab endas väljavõetava metalliga suletud vaakumkaitselüliti ehitus, eraldatud elektrikambrid, siinisüsteemid, kaabliühendused ja sekundaarsed juhtimisseadmed integreeritud lülitusseadmete valikusse.
USune tegutseb ISO 9001, ISO 14001 ja ISO 45001 juhtimissüsteemide alusel. Seadmed on projekteeritud vastavalt kohaldatavad IEC ja GB standardid, CE-sertifikaat on saadaval asjakohastel turgudel.
33kV ja 36kV klassi jaotussüsteemide puhul nõuab lülitusseadmete valimine enamat kui lihtsalt nimiväärtuse sobitamist pinge. Insenerid peavad arvestama isolatsioonitasemega, koormusvooluga, rikkevooluga, sööturi konfiguratsiooniga, trafoga võimsus, kaabliühendus, kaitse koordineerimine ja paigalduskeskkond.
KYN61-40.5 33kV siseruumides VCB lülituspaneel on mõeldud siseruumides keskpinge jaotamiseks, kus need elektrilised parameetrid tuleb kooskõlastada tervikliku elektrijaotussüsteemi raames.
Võrreldes madalama pingega jaotusseadmete rakendustega, paneb kõrgem süsteemipinge suuremat rõhku isolatsioonile koordineerimine ja lühise jõudlus. Usune saab seadmeid konfigureerida vastavalt elektrilistele parameetritele pakutud kliendi poolt.
Seadmed kasutavad primaarse ja sekundaarse elektrisektsiooni korraldamiseks metalliga suletud arhitektuuri. Peamine vooluahel sisaldab vaakumkaitselülitit, siini ühendusi, kaabli otsmisala ja sellega seotud maandust komponendid.
Sekundaarseid seadmeid saab korraldada kaitseks, mõõtmiseks, juhtimiseks, näidikuteks ja suhtluseks vastavalt projekti nõuded.
See konfiguratsioon võimaldab jaotusseadmeid kujundada tegeliku elektrivõrgu järgi, mitte kasutada üks fikseeritud kapi paigutus iga rakenduse jaoks.
Kõrgematel pingetasemetel muutub kaitse koordineerimine süsteemi kavandamise oluliseks osaks. Kaitselüliti, kaitserelee, trafo, kaabel ja ülesvoolu seadmed tuleks valida vastavalt arvutatud veale tingimused ja kaitsefilosoofia.
Vaakumkaitselüliti tagab esmase lülitus- ja katkestusfunktsiooni. Seotud kaitse ja juhtimissüsteemi saab seadistada vastavalt kliendi elektriprojektile.
Funktsionaalsete sektsioonide vahelised metallvaheseinad aitavad korraldada sisemist elektrilist paigutust, samal ajal kui rõhu vähendamine paigutus tagab kontrollitud tee rõhu tühjendamiseks sisemise tõrke korral.
Sissetulev kapp saab toite ülesvoolu elektrivõrgust ja edastab selle lülitusseadme siinile süsteem. Määrata tuleks nimivool, kaitseseadmed, mõõtmisnõuded ja kaabli konfiguratsioon projekti kujundusest.
Väljuvad kapid jaotavad toite trafodele, mootoritele, tootmisseadmetele või muudele allavoolu koormustele. The praegune nimiväärtus ja kaitseseaded peaksid vastama ühendatud koormusele.
PT ja pinge mõõtmise konfiguratsioone saab lisada, kui projekt nõuab pinge jälgimist, kaitsefunktsioonid või elektriline mõõtmine.
Siini sektsioonid võivad jagada jaotussüsteemi eraldi sektsioonideks ja toetada elektrit projektiinseneri määratletud tegevusstrateegia.
Mõõtmiskonfiguratsioone saab pakkuda rakenduste jaoks, mis nõuavad energia mõõtmist ja elektrilisi parameetreid jälgimine.

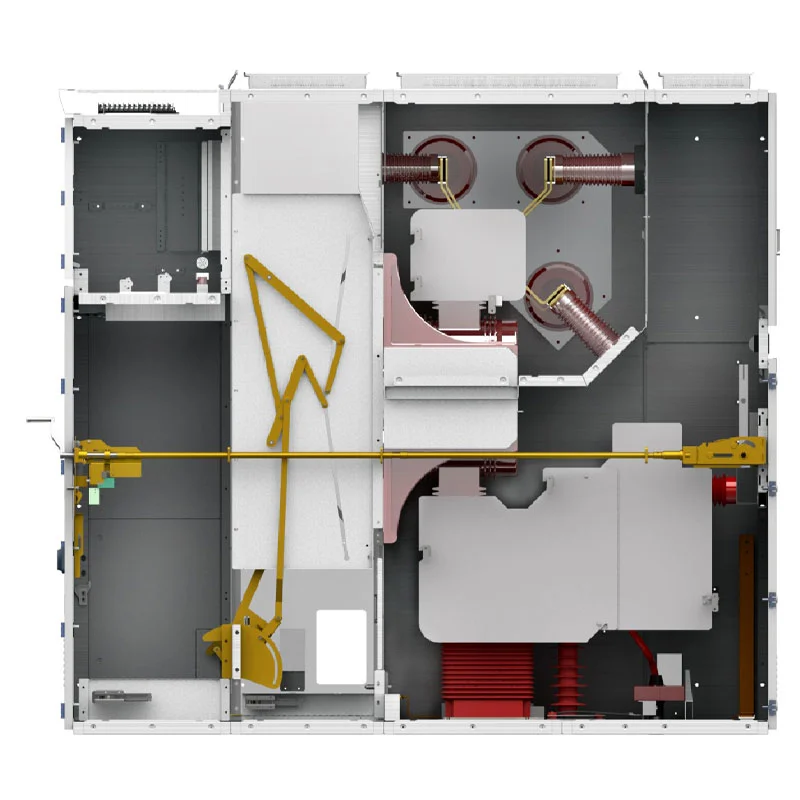

Kapp on jaotatud kindlaksmääratud elektrilisteks osadeks, sealhulgas kaitselüliti, siini sektsioon, kaablikamber ja instrumendi/juhtimiskamber.
Kaitselülitisektsioon mahutab vaakumkaitselüliti ja selle töömehhanismi. Siini sektsioon näeb ette peamine elektriühendus kappide vahel, samas kui kaablilahter annab ruumi sissetulevatele ja väljuvad kaabliühendused.
Seade ja juhtsektsioon sisaldavad sekundaarseid komponente, mis on vajalikud kaitseks, mõõtmiseks, juhtimiseks ja näidustus.
See paigutus annab inseneridele selge sisemise arhitektuuri paigaldamise, kaablite marsruutimise, kasutuselevõtt ja hooldus.
Seadmed sisaldavad mehaanilist blokeerimissüsteemi, mis on loodud ebaõigete tööjärjestuste piiramiseks.
Viiekindla mehhanismi eesmärk on vältida kaitselüliti ebaõiget töötamist, väljatõmmatava osa liikumist üksus koormuse all, maanduslüliti sulgemine pinge all, vooluringi pingestamine maanduslüliti ajal jääb suletuks ja pääseb juhuslikult pingestatud sektsioonidesse.
Korpuse konstruktsiooni on lisatud ka ülaosale paigaldatud rõhulangetusseade, et tagada kontrollitud rõhk vabastada sisemise rikke ajal.
KYN61-40.5 33kV siseruumide VCB lülitusseadme paneeli saab konfigureerida sissetuleva toite, trafo ühenduste, väljaminevad feederid, siini sektsioonid, mõõtmine ja pinge mõõtmine sisealajaamades.
Elektrijaamad saavad kasutada lülitusseadmeid keskpinge abijaotussüsteemis, generaatoritega seotud elektrisüsteemides, trafosööturid ja allavoolu elektrijaotus.
Suured tööstusrajatised võivad kasutada mootorite, trafode, tootmissüsteemide jaoks erinevaid toitekonfiguratsioone, pumbad, kompressorid ja lisaelektriseadmed.
Suurema võimsusega elektrikoormusega kaevandamistoimingud võivad konfigureerida lülitusseadmeid trafosööturite, mootorite, ventilatsiooniseadmed, pumpamissüsteemid ja töötlemisrajatised.
Seadmed sobivad ka spetsiaalsesse taristusse, kus elektrijaotust on vaja koordineerida mitme hoone, seadmete alade ja abisüsteemidega.
Cas-space Rocket Launch Project on Usune keskpinge jaotusseadmete rakenduste projekti viide.
Rakettide stardirajatis hõlmab spetsiaalset infrastruktuuri ja mitut elektrilist koormust, mis on jaotatud erinevad funktsionaalsed alad. Selle toitejaotussüsteem vajab seetõttu koordineeritud sissetulevaid ahelaid, toiteallikat kaitse, elektriisolatsioon, mõõtmine ja juhtimine.
Selle projekti jaoks kasutati jaotusseadet saidi keskpinge elektrijaotuse osana korraldus. Projekt nõudis elektriseadmete integreerimist laiema infrastruktuuriga käsitletakse iseseisva kapipaigaldisena.
See rakendus demonstreerib Usune kogemusi keskpinge jaotusseadmete tarnimisel spetsialiseerunud inimestele spetsiifiliste elektrisüsteeminõuetega inseneriprojektid.
| Üksus | Spetsifikatsioon |
| seeria | KYN61 |
| Nimipinge | 3,6 kV, 7,2 kV, 12 kV, 24 kV, 36 kV |
| Nimisagedus | 50Hz / 60Hz |
| Nimetatud vool | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nimetatud lühise katkestusvool | 25kA, 31,5kA, 40kA, 50kA |
| Nimetatud lühiajaline vastupidavusvool | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Kaitsekraad | IP4X väline korpus / IP2X sisemised sektsioonid |
| Ümbritsev temperatuur | -15°C kuni +40°C |
| Suhteline õhuniiskus | Päeva keskmine ≤95%; kuu keskmine ≤90% |
| Kõrgus merepinnast | ≤1000 m, vähendades kõrgemat kõrgust |
| Paigaldamine | Siseruumides |
| Süsteem | Kolmefaasiline vahelduvvool |
Lõplik elektriline konfiguratsioon tuleks kinnitada vastavalt projekti tegelikule pingele, voolule, rikketasemele, isolatsiooninõuded, kaitseskeem ja paigaldustingimused.
33kV klassi jaotusseadmete projekti puhul tuleks hankel lähtuda pigem terviklikust elektrisüsteemist kui kapi kogus üksi. Projekti meeskond peaks kinnitama süsteemi nimipinge, pideva koormusvoolu, lühise tase, sööturi kogus, trafo võimsus, kaabli paigutus, kaitsenõuded ja nõutav mõõtmisfunktsioonid.
Suuremate projektide puhul võib valik sisaldada erinevaid kapi funktsioone. Sissetulev, väljaminev, PT, mõõtmine, buss sektsioonija ja isolatsiooni konfiguratsioone saab kombineerida vastavalt elektrilisele üherealisele skeemile.
Selline lähenemine aitab vältida mittevastavust jaotusseadme ja ühendatud trafode, kaablite, kaitseseadmete, ja allavoolu koormused.
Lõpliku kapi paigutuse saab välja töötada vastavalt projekti elektriarhitektuurile. Erinevad sissetulevate ja väljaminevate ahelate arvu saab korraldada kooskõlastatud jaotusseadmete rivistusse.
Tüüpiline jaotussüsteem võib sisaldada sissetulevat kappi, mis on ühendatud ülesvoolu toiteallikaga, mitu väljavoolukilbid, mis varustavad trafosid või suuremaid koormusi, ja täiendavad PT või pinge mõõtekapid mõõtmine ja energiaseire.
Kui projekti jaoks on vaja kahte toiteallikat või jagatud siini sektsioone, võivad olla ka siini sektsioonide funktsioonid koosseisu lülitatud.
See konfiguratsioonimeetod muudab seadmed sobivaks nii üksikute alajaamade kui ka suuremate multikappide jaoks jaotussüsteemid.

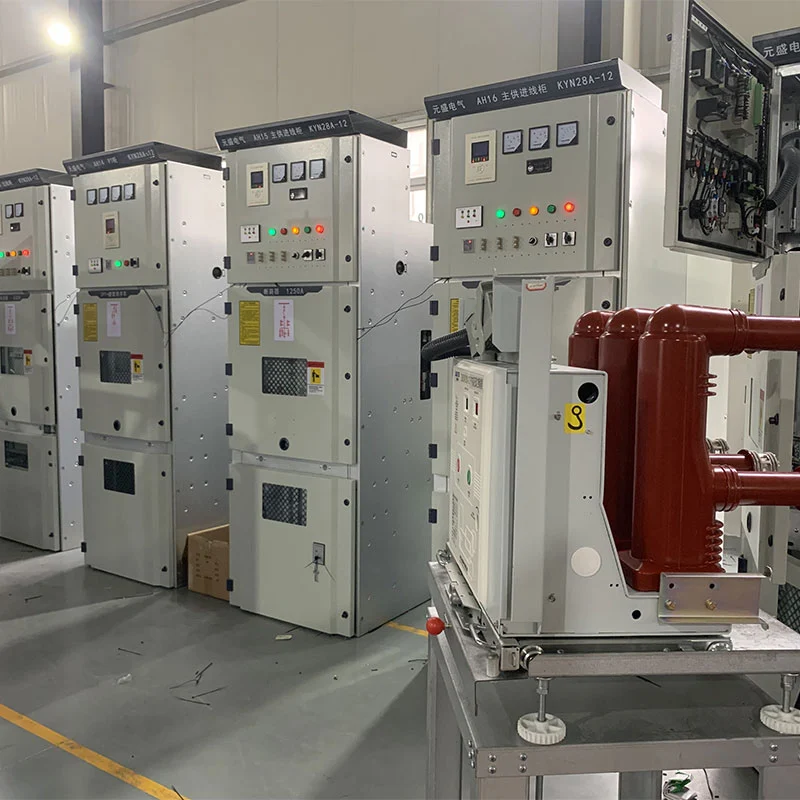

Valmis jaotusseade läbib enne tarnimist kapisõlme, primaarahela ühenduste, sekundaarne juhtmestik, mehaaniline töö ja asjakohased elektrilised funktsioonid.
Väljatõmmatav mehhanism, kaitselüliti toimimine, blokeerimisfunktsioonid, maanduskorraldus ja kapp konstruktsiooni kontrollitakse tootmiskontrolli käigus.
Usune võib pakkuda asjakohaseid ülevaatusdokumente ja testimisdokumente vastavalt projekti nõuetele, mis võimaldab kliendid, EPC töövõtjad ja kolmandatest osapooltest inspektorid, et kontrollida seadmeid enne saatmist.
Keskpinge lülitusseadmete süsteemi väärtus ei piirdu selle esialgse elektrilise nimiväärtusega. Suurtele infrastruktuuri- ja tööstusprojektid, seadmed peavad toetama ka organiseeritud tööd, planeeritud hooldus, tulevane vooluahela haldamine ja stabiilne integreerimine laiema elektrijaotusvõrguga.
KYN61-40.5 33kV siseruumide VCB lülituspaneeli lahterdatud konstruktsioon tagab kindla paigutuse primaar- ja sekundaarseadmete jaoks, samas kui väljatõmmatav kaitselüliti võimaldab lülitusplokil olla ülevaatuseks ja hoolduseks viidud.
Rajatiste puhul, kus elektrijaotus peaks töötama aastaid, võib see kombinatsioon aidata luua paremini juhitav keskpinge jaotussüsteem ja lihtsustada tulevase hoolduse planeerimist.
Pakutav spetsifikatsioon sisaldab 3,6 kV, 7,2 kV, 12 kV, 24 kV ja 36 kV konfiguratsioone. Tegelik nimipinge tuleb kinnitada vastavalt kliendi elektrisüsteemile.
Kaasasolevas spetsifikatsioonis on loetletud 36 kV nimivoolu konfiguratsioon, mida võib arvestada 33 kV klassi süsteemide puhul tegelike süsteeminõuete, isolatsioonitaseme ja kohaldatavate standardite kinnitamiseks.
Seda kasutatakse keskpinge võimsuse vastuvõtmiseks, jaotamiseks, lülitamiseks, kaitseks, mõõtmiseks ja juhtimiseks siseruumides kasutatavad kolmefaasilised vahelduvvoolusüsteemid.
Pakutavad konfiguratsioonid on vahemikus 630A kuni 3150A. Õige reiting tuleks valida maksimumi järgi pidev koormus ja projekti projekteerimine.
Saadaolevad nimiväärtused hõlmavad 25 kA, 31,5 kA, 40 kA ja 50 kA, kusjuures kohaldatav väärtus määratakse arvutatud rikke põhjal elektrisüsteemi tase.
Jah. USune saab konfigureerida sissetuleva, väljamineva, PT, mõõtmise, siini sektsioonija ja isolatsiooni funktsioone vastavalt kliendi üherealine skeem ja tehnilised nõuded.
USune tegutseb ISO 9001, ISO 14001 ja ISO 45001 juhtimissüsteemide alusel. Tooted on disainitud vastavalt kohaldatavad IEC ja GB standardid, CE-sertifikaat on saadaval kohaldatavate konfiguratsioonide jaoks.
Jah. USune võib pakkuda tehnilisi spetsifikatsioone, katsearuandeid, jooniseid ja muud projekti dokumentatsiooni vastavalt sellele kliendi ja inseneri nõuded.
Standardkonfiguratsioon on mõeldud paigaldamiseks siseruumidesse. Eritingimused, nagu suur kõrgus, kõrge niiskust või ebatavalisi keskkonnatingimusi tuleks enne tellimist kinnitada.
