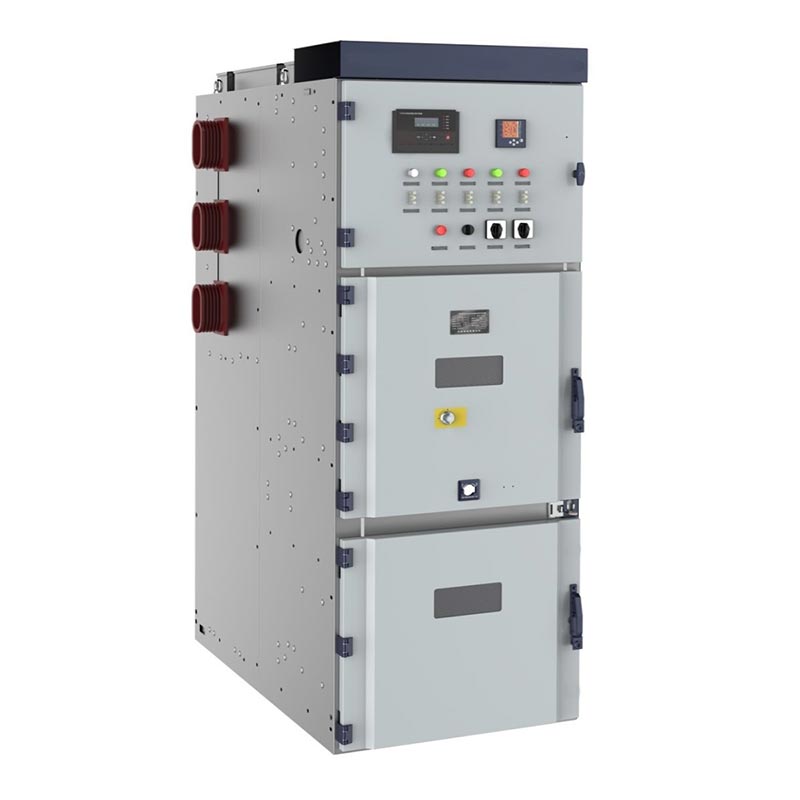

24kv keskpinge Lv ja Mv lülitusseade

Usune 24kV keskpinge Lv ja Mv lülitusseade KYN28-24 (Z) (GZS1) kuulub soomustatud väljavõetavasse vahelduvvoolu metallist suletud lülitusseadmete kategooria. See sobib kolmefaasiliste vahelduvvoolu 50 Hz toitesüsteemide jaoks ja seda kasutatakse peamiselt võimsus vastuvõtt, jaotus, vooluahela juhtimine, kaitse ja jälgimine.

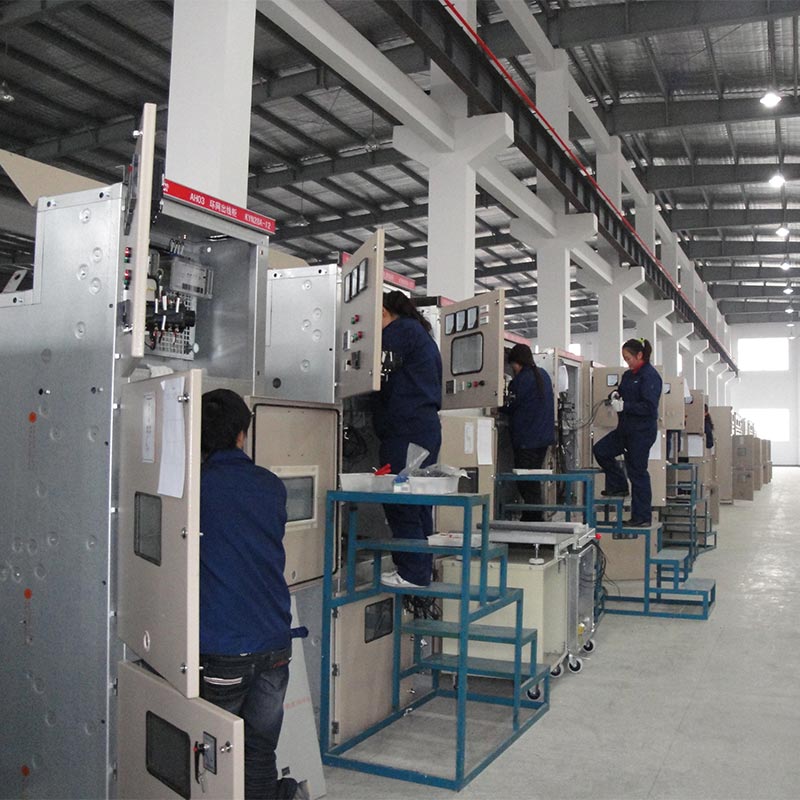

24kV keskpinge Lv ja Mv lülitusseadmeid kasutatakse laialdaselt elektrijaamades, alajaamades, tööstuses ja kaevandustes ettevõtted ja kõrghooned energia vastuvõtmiseks, jaotamiseks, juhtimiseks ja kaitseks. Usune'i tuum tootmisbaas asub Hiinas, mistõttu on see usaldusväärne professionaalne tootja, kes pakub kõrget kvaliteeti keskpinge elektrijaotuslahendused kasutajatele kogu maailmas.

Madalpinge lülitusseade

Keskpinge lülitusseade

Peamised tehnilised parameetrid

Meie tooted vastavad rangelt järgmistele standarditele

1. GB3906-2006 "3,6-40,5 kV vahelduvvoolu metalliga suletud lülitus- ja juhtimisaparaat"
2. GB/T11022 "Kõrgepinge lülitus- ja juhtseadmete üldised tehnilised tingimused"
3. IEC62271-200 "Vahelduvvoolu metallkorpusega jaotusseadmed nimipingega üle 1 kV ja alla 52 kV"
4. DL/T404 "Siseruumide vahelduvvoolu kõrgepinge lülitusseadmete tellimise tehnilised tingimused"

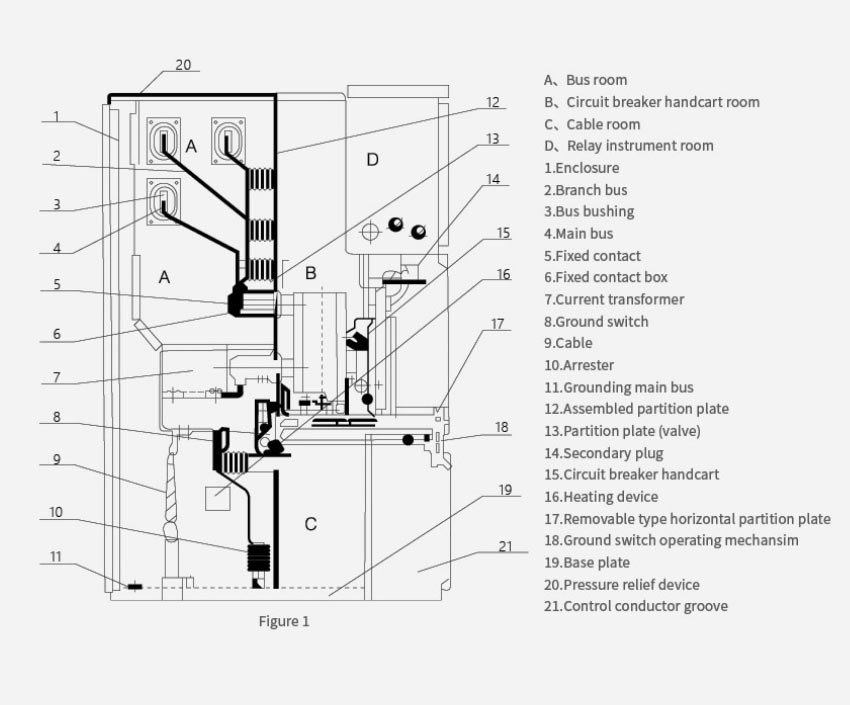

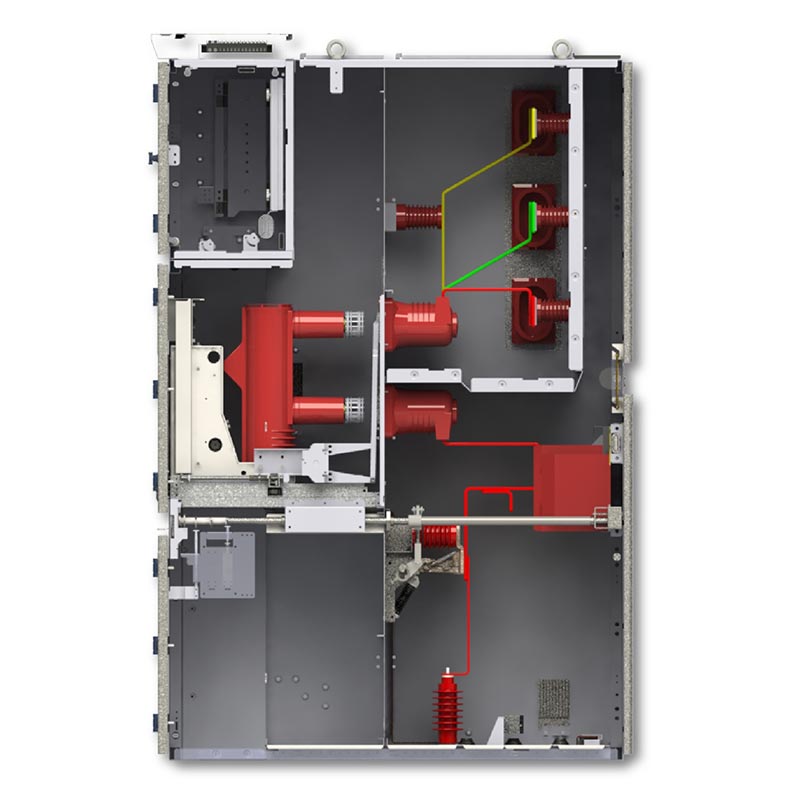

Kabineti struktuur

24kV keskpinge madal- ja keskpinge lülitusseade kasutab täielikult metallist vaheseintega konstruktsiooni. funktsionaalne ala iseseisvalt isoleeritud, pärssides tõhusalt rikkekaarte levikut.

1. Kaitselüliti sektsioon: varustatud eemaldatava vaakumkaitselülitikäruga.
2. Siini kamber: sisaldab põhisiine, harusiine ja siiniisolaatoreid.
3. Kaablikamber: paigaldab voolutrafod, pingetrafod, maanduslülitid ja kaabliklemmid.
4. Juhtseadmete sektsioon: varustatud releede, kaitseseadmete, instrumentide, sekundaarse juhtmestiku ja kontrolli paneelid.
5. Rõhuvabastuskanal: rikkeohutuse suurendamiseks on kapi ülaosas kaarekaitseseade.

Põhifunktsioonid

1. Täismetallist sõltumatud sektsioonid, et vältida rikkekaarte levikut ja vastastikust segamist.

2. Põhjalik mehaaniline viiekindel blokeering:
- Takistab kaitselüliti käru tõukamist või tõmbamist koormuse all.
- Takistab kaitselüliti sulgemist, kui maanduslüliti on suletud.
- Hoiab ära maanduslüliti juhusliku sulgemise pinge all.
- Väldib juhuslikku sisenemist pingestatud sektsioonidesse.
- Hoiab ära eralduslüliti vale töö.

3. Keskele paigaldatud eemaldatav käru esiküljel kasutamiseks ja hoolduseks, hõlbustades remonti.

4. Kõrge isolatsioonitase, kompaktne struktuur ja tugev veakindlus.

5. Vastab kodumaistele ja rahvusvahelistele standarditele, kohandatav erinevatele elektrijaotusskeemidele

Praktilised rakendusjuhtumid

Juhtum 1: Munitsipaalalajaam Ida-Hiinas

1. Projekti taust

110 kV munitsipaalalajaam vajas oma teisese elektrijaotusvõrgu uuendamist, et see vastaks kasvavale linnakeskkonnale energianõudlust ja parandada toiteallika töökindlust.

2. Lahendus

24kV elektrijaotussüsteemi jaoks kasutati 36 Usune 24kV keskpinge Lv ja Mv lülitusseadet.

3. Tulemused

- Jaotusseadme kompaktne disain säästis 30% alajaama põrandapinnast.
- Viiekindel blokeerimissüsteem töötas kolme tööaasta jooksul ilma ühegi tööõnnetuseta.
- Usaldusväärne vaakumahela katkestamise tehnoloogia vähendas katkestusaega enam kui 80%, parandades oluliselt toiteallika kvaliteet 200 000 elanikule.

Juhtum 2: suur naftakeemiatehas Kesk-Aasias

1. Projekti taust

Kaasaegne naftakeemiakompleks vajas selle tagamiseks väga töökindlat keskpinge elektrijaotussüsteemi kriitiliste tootmisseadmete pidev töö.

2. Lahendus

Kaasas 58 Usune 24kV lülitusseadet, mis on spetsiaalselt loodud karmidesse tööstuskeskkondadesse ja mida on täiustatud tolmu- ja korrosioonikindlus.

3. Tulemused

- talus edukalt kohapealset karmi keskkonda (kõrge tolm, kemikaalide aurud), näidates stabiilset esitus.
- Kiire rikete lahtiühendamise võimalus (≤ 60 ms) kaitseb kalleid kompressoreid ja reaktoreid lühiajaliste kahjustuste eest ahelad.
- Esiküljele paigaldatud hoolduskonstruktsioon vähendab hooldusseisakuid 50%, tagades tootmise järjepidevuse.

Toote välismõõde

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

KKK-d

K1: Mis on selle 24 kV keskpinge Lv ja Mv lülitusseadme rakendatav pingevahemik?

A1: Toode sobib 3,6–12 kV, 24 kV kolmefaasiliste vahelduvvoolu 50/60 Hz toitesüsteemide jaoks, mis vastab enamiku vajadustele keskpinge elektrijaotuse stsenaariumid.

Q2: Kas seadmed toetavad kohapealset hooldust ja remonti?

A2: Jah. Tootel on eestpoolt juhitav ja eestpoolt hooldatav disain; kaitselüliti käru saab teisaldada kiire hooldus ja asendamine, ilma et see mõjutaks teiste vooluahelate tööd.

Q3: kas teie tehas pakub professionaalse tarnijana kohandatud lahendusi?

A3: Jah. Usune saab kohandada nimivoolu, lühise katkestusvoolu, kapi suurust, kaitsekonfiguratsiooni, jne, vastavalt projekti nõuetele, et kohaneda erinevate töötingimuste ja süsteeminõuetega.
