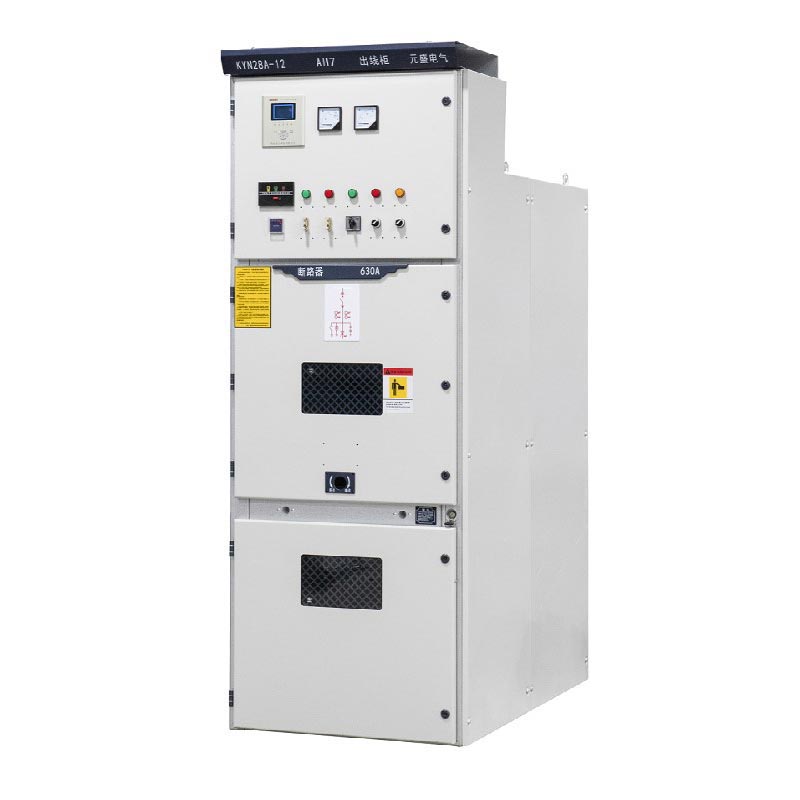

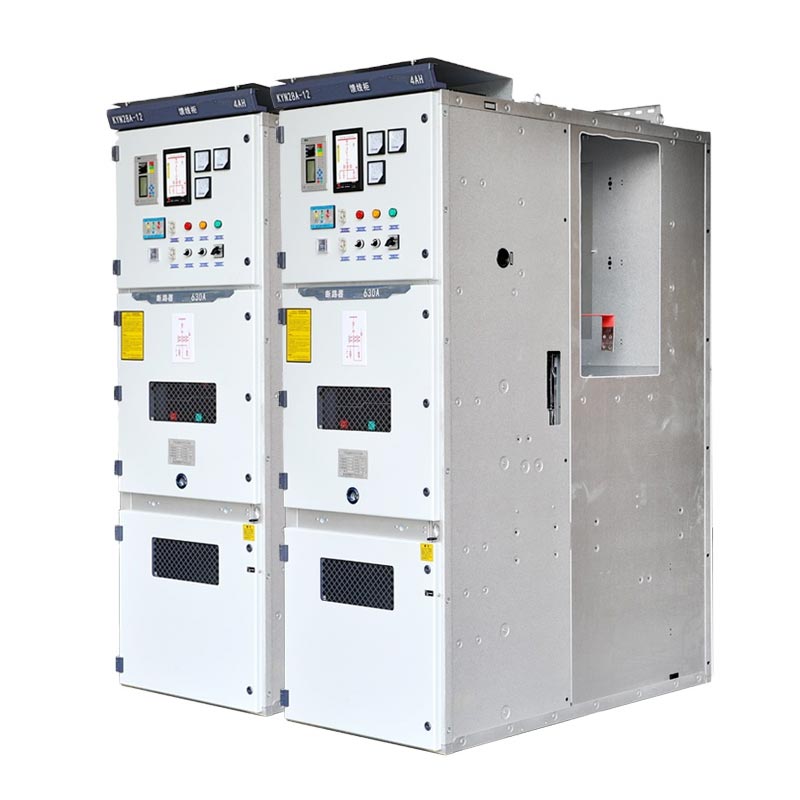

11kv Mv Vcb paneelid

11kV MV Vcb paneelid on paigutatud tööstusliku kvaliteediga kõrge töökindlusega keskpinge elektrijaotusseadmena varustus, sobib 11 kV ja madalama pingega süsteemidele ning seda saab kasutada ühes siinis, segmenteeritud ühes siinis või kahes siinis siini arhitektuurid. Need peavad rangelt kinni sellistest standarditest nagu IEC 60298, IEC 694, GB3906-2006 ja Saksa DIN VDE 0670, ja on ISO juhtimissüsteem sertifitseeritud standardse kontrolliga kogu protsessi vältel.

Madalpinge lülitusseade

Keskpinge lülitusseade

Põhiparameetrid ja struktuursed esiletõstmised

1. Põhiparameetrid

Nimipinge 11 kV (ühildub 3,6 ~ 12 kV), kolmefaasiline vahelduvvool 50/60 Hz, nimivool 630 A ~ 2500 A (kohandatav), lühise katkestusvool 25kA~40kA, kaitsetase IP4X (ümbris), ühildub mitme süsteemiga arhitektuurid.

2. Struktuurilised esiletõstmised

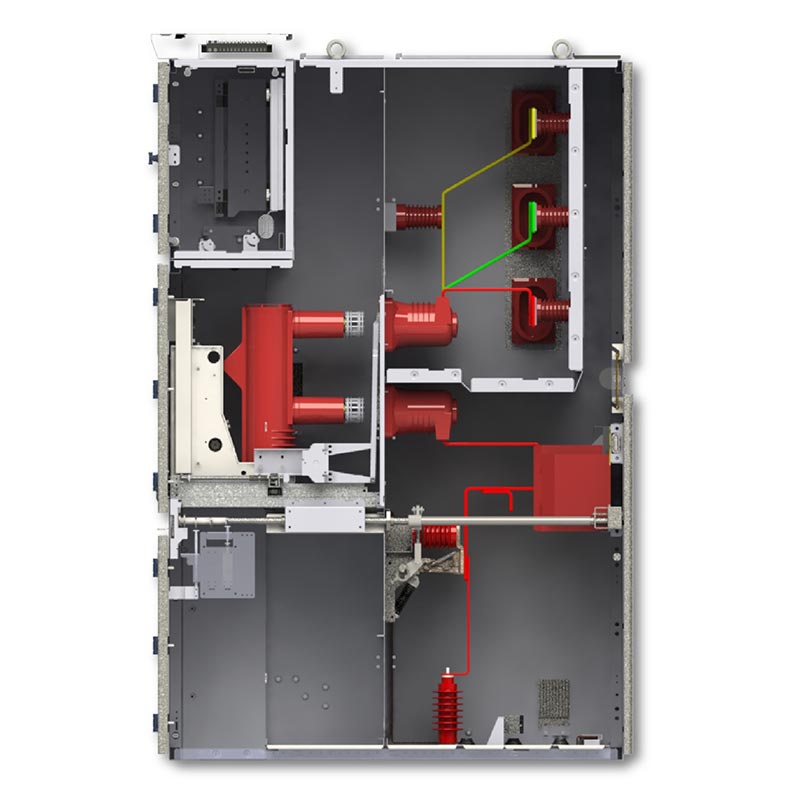

Metallkattega väljatõmmatav konstruktsioon, neli sõltumatut sektsiooni, keskel paiknev käsikäru hõlpsaks hooldamiseks; varustatud tervikliku viiekindla turvablokeerimissüsteemiga, mehaanilise + elektrilise topeltkaitsega, valede toimingute kõrvaldamine; tugev keskkonnaga kohanemisvõime, sobib erinevatele sisetingimustele.

Põhilised eelised

1. Usaldusväärne jõudlus: kiire reageerimisega vaakumkaitselüliti, pikk mehaaniline eluiga, sobib sageli toimimine mitme stsenaariumi korral;

2. Ohutu ja mugav: täielikult suletud kaitse, käsikäru disain tõhusaks hoolduseks, toetab intelligentset kaugjuhtimine ja hooldus;

3. Globaalne kvaliteet: Hiinas asuv tootja, standardiseeritud tehas tagab tootmisvõimsuse ja kvaliteedi; kui a kvaliteetne tarnija, ekspordib mitmesse piirkonda ja pakub täistsükli teenust.

Reaalmaailma rakendusjuhtum

Juhtum 1: 11 kV jaotusprojekt 110 kV alajaamas Kagu-Aasias

1. Projekti taust: see alajaam on piirkonna põhitoiteallika jaotur, mis vajab stabiilset 11 kV voolu varustamine ümbritsevatele tööstusparkidele ja elamupiirkondadele. Seadmed peavad olema kõrge töökindlusega ja vastavust ja ühilduma kohaliku 50 Hz toitesüsteemiga.

2. Rakenduslahendus: kasutage kohandatud 28 KYN28A-12 11kV MV VCB paneeli, mis kasutavad ühte segmenteeritud siini arhitektuur ja varustatud VS1 vaakumkaitselülititega, mis vastavad kaheahelalise toiteallika nõuetele.

3. Rakendamistulemused: Kolme aasta jooksul alates kasutuselevõtust on seadmed töötanud ilma tõrkeid, edukalt läbides mitu testi ekstreemsetes tingimustes, nagu äikesetormid ja kõrged temperatuurid. See lõpetab täpselt voolujaotuse ja tõrkekaitse, aidates alajaamal saavutada "null voolukatkestust". käitamine ja hooldus" ning on pälvinud kõrge tunnustuse kohalikult energiaosakonnalt.

Juhtum 2: kõrgepinge toitejaotuse uuendamine Euroopa autotööstuses

1. Projekti taust: Tehase stantsimis- ja värvimistöökodadel on ülikõrged nõuded võimsusele toite stabiilsus, mistõttu on vaja uuendada 11 kV elektrijaotussüsteemi. Seadmed peavad vastama EL nõuetele IEC standarditele, võttes arvesse ka hoolduse lihtsust ja ruumikasutust.

2. Rakenduslahendus: valiti 16 Usune 11kV MV VCB paneeli, mis kasutasid tsentraalset käsikäru struktuur, mis ühildub ühe siinisüsteemiga ja on varustatud kondensatsioonivastaste kütteseadmetega ja intelligentsete temperatuuri ja niiskuse jälgimise moodulid.

3. Rakendamise tulemused: Seade kohandub suurepäraselt Euroopa 50Hz/60Hz kahesagedusliku süsteemiga. Paigaldamine ei mõjuta tavalist töökoja tootmist ja käsikäru saab hoolduseks kiiresti välja tõmmata. Pärast uuendamist vähenes tehase toiteallika rikete määr 90%, täites pideva tootmisvajaduse autotootmisest.

Töökeskkond

1.Välisõhu temperatuur: maksimum +40°C, miinimum -10°C;
2.Suhteline õhuniiskus: päeva keskmine ≤ 95%, kuu keskmine ≤ 90%;
3.Kõrgus: ≤ 1000 m;
4. Seismiline intensiivsus: mitte üle 8. astme;
5.Seadmed tuleb paigaldada kohtadesse, kus ei esine tule- või plahvatusohtu, tõsist reostust ega kemikaale. korrosioon ja tugev vibratsioon.
6. Kui seadet kasutatakse keskkonnatingimustes, mis ületavad GB-s sätestatud tavalisi nõudeid 3906, lepivad vastavad korraldused kokku kasutaja ja tootja vahel.

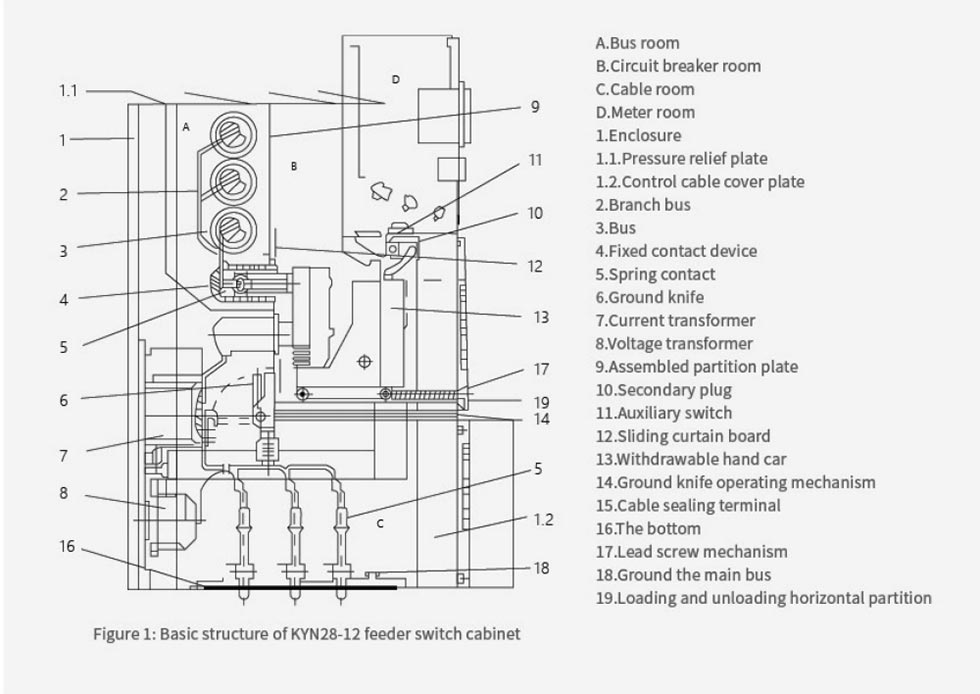

Tehnilised andmed

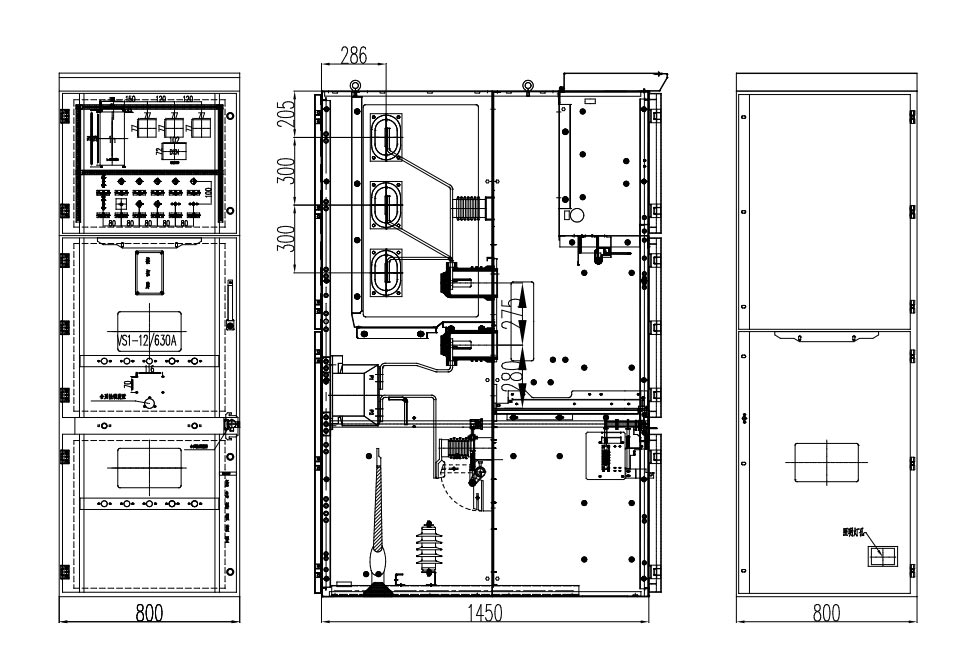

Toote välismõõde

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

KKK-d

Q1: viiekordne blokeerimisfunktsioon?

V: Sisaldab viit peamist funktsiooni, nagu rikkevastane kaitselüliti, kahe mehaanilise ja elektrilise funktsiooniga blokeerimine, et vältida väärkasutust.

Q2: Kas 11kV MV Vcb paneelid ühilduvad 10kV süsteemidega?

V: Täielikult ühilduv, muudatusi pole vaja, võib olemasolevaid seadmeid ja parameetrite kohandamist otse asendada on toetatud.

Q3: ekspordi vastavus ja müügijärgne teenindus?

V: Vastab rahvusvahelistele standarditele, piirkondlikke sertifikaate saab kohandada; Hiina kiire reageerimine tehas ja lokaalne müügijärgne teenindus ülemaailmsetest müügipunktidest.

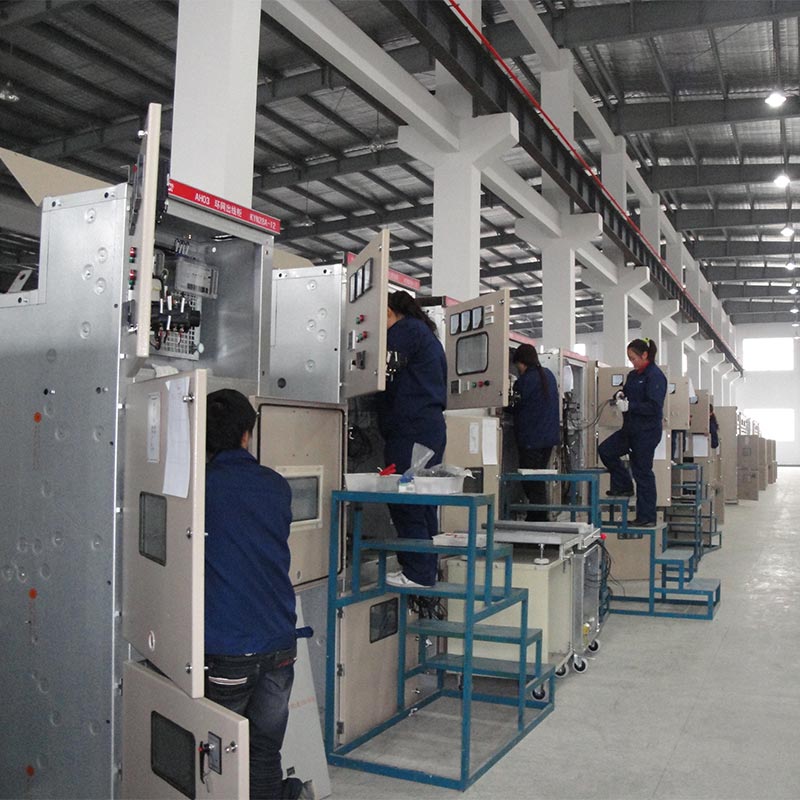

Brändi ja tehase tugevus

Usune tugineb oma põhitehasele Hiinas, mille aastane tootmisvõimsus on üle 5000 paneeli. See uhkustab digitaliseeritud täielik juhtimine, integreerides teadus- ja arendustegevuse, tootmise ja müügi. Selle tooted hõlmavad üle 30 riigid, muutes selle ülemaailmsete klientide jaoks usaldusväärseks keskpinge elektrijaotuse tarnijaks ja tootjaks.
