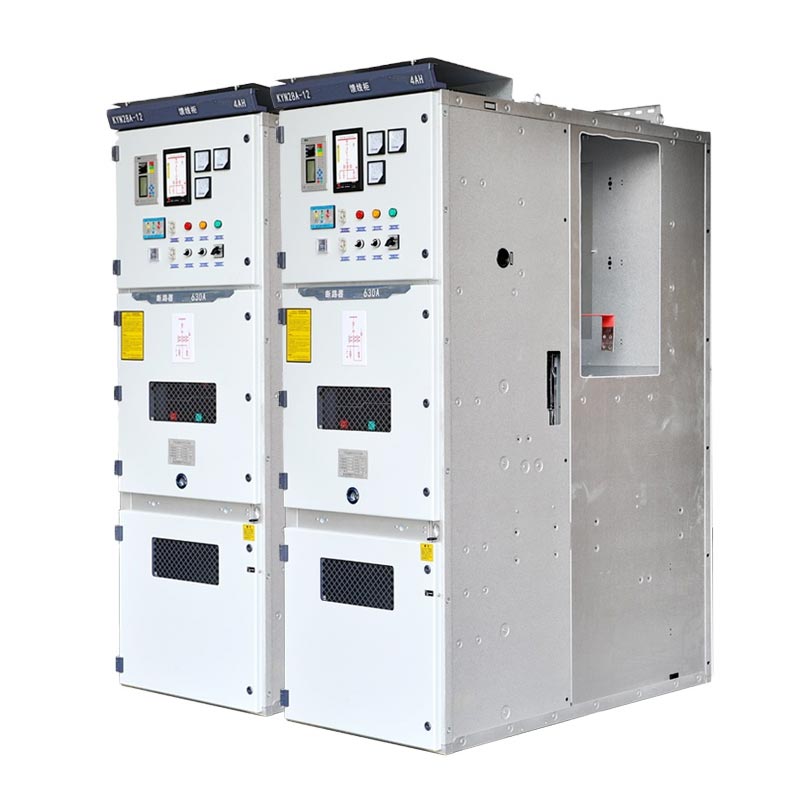

Kyn28 lülitusseade 11kV

Usune Kyn28 11 kV lülitusseade sobib 3,6 kV–12 kV, 50 Hz kolmefaasiliste vahelduvvoolusüsteemide jaoks, võimaldades toite vastuvõtmist, levitamine, kontroll, kaitse ja jälgimine. See toetab ühe siini, ühe siini sektsioonide jaotust ja topelt siinide ühendamise meetodid, muutes selle elektrisüsteemides oluliseks toitejaotusseadmeks. Põhitootena a professionaalne Hiina elektriseadmete tarnija, sellest on saanud ülemaailmselt usaldusväärne keskpinge elektrijaotus lahendus tänu tehase tootmisvõimalustele ja stabiilsele kvaliteedile.

Madalpinge lülitusseade

Keskpinge lülitusseade

Põhistandardite järgimine

Usune Kyn28 lülitusseade 11kV järgib toote tagamiseks rangelt rahvusvahelisi ja kodumaiseid standardeid töökindlus, ohutus ja koostalitlusvõime:

1. IEC 60298 / IEC 62271-200: vahelduvvoolu metalliga suletud lülitusseadmed nimipingega 1kV kuni 52kV
2. GB 3906-2006: 3–35 kV vahelduvvoolu metallkorpusega lülitusseadmed ja juhtkapid
3. DL/T 404-2007: siseruumide vahelduvvoolu kõrgepinge lülitusseadmete tehniline spetsifikatsioon
4. GB/T 11022: kõrgepinge lülitusseadmete üldspetsifikatsioon

Struktuuri- ja disainiomadused

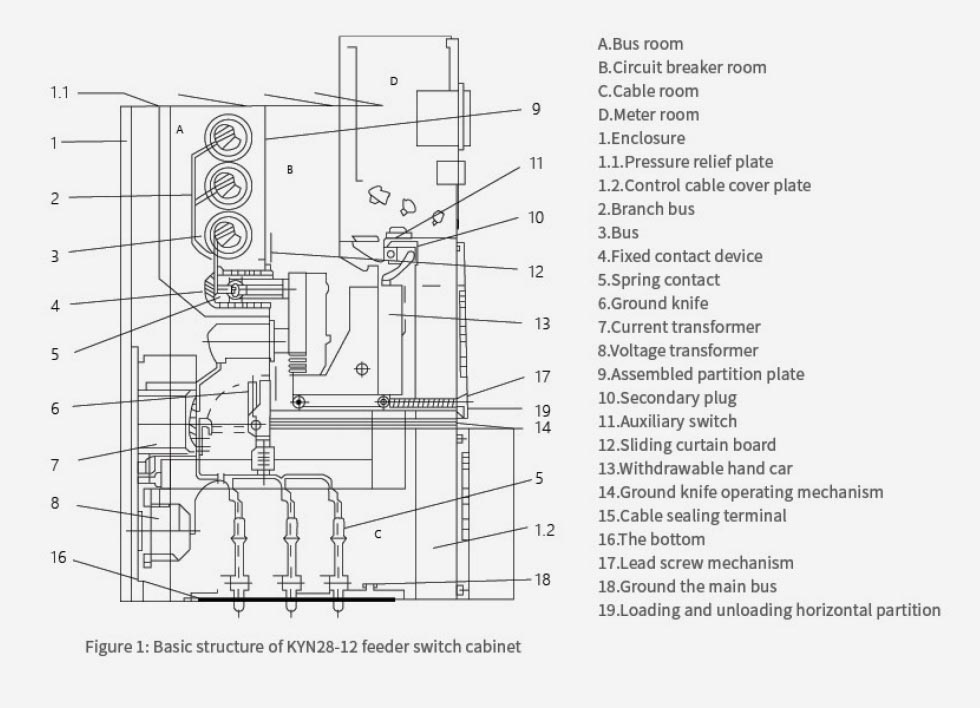

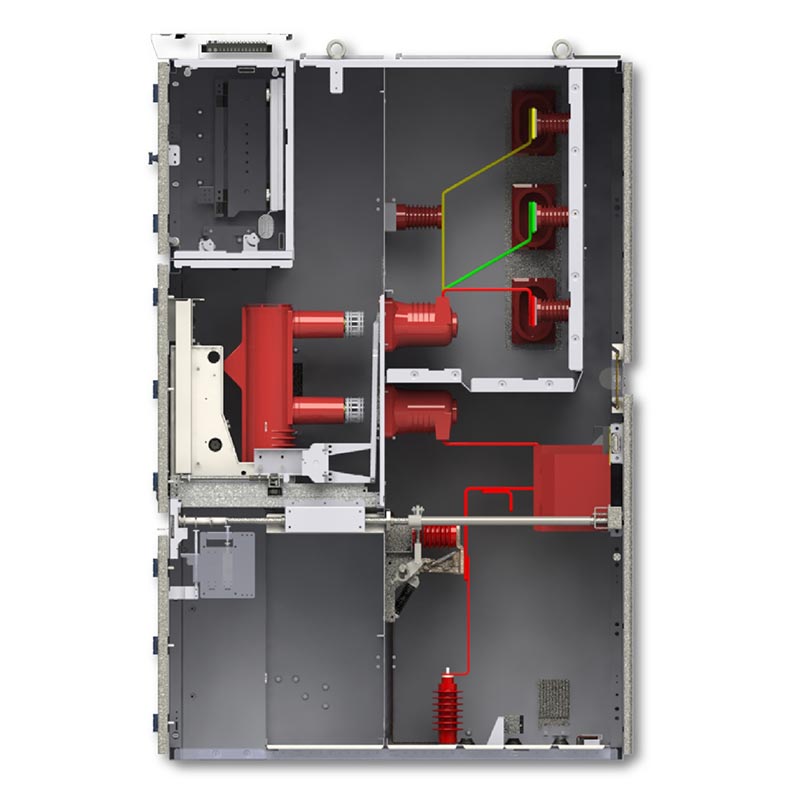

Kyn28 lülitusseadme 11kV korpusel on modulaarne poltidega struktuur, mis on valmistatud kvaliteetsest galvaniseeritud/külmvaltsitud materjalist terasplaat, mis on jagatud viieks sõltumatuks maandussektsiooniks metallist vaheseintega, vältides tõhusalt rikkeid paljundamine.

1. Kaitselüliti sektsioon: varustatud eemaldatava mehaanilise kaitselülitiga vaakumkaitsekäruga blokeeriv
2. Siini sektsioon: Paigaldab pea- ja harusiinid, iseseisvalt isoleeritud.
3. Kaablikamber: kasutatakse kaablite ühendamiseks, mis sisaldab trafosid, maanduslüliteid, liigpingepiirikuid jne.
4. Juhtimisseadmete sektsioon: paigaldab releed, instrumendid, kaitseseadmed ja sekundaarahelad.
5. Rõhuvabastuskanal: ülaosas on rõhulangetusseade, mis võimaldab kaare survet ohutult vabastada rikke korral.

Põhilised eelised

1. Eemaldatav käsikäru disain: kaitselüliti ja PT käsikärud on vahetatavad, võimaldades kiiret hooldust ja asendamine ilma kogu siiniosa pinget välja lülitamata.
2. Põhjalik viie kaitsega blokeering: hoiab ära kaitselüliti juhusliku avanemise/sulgemise, hoiab ära koormuse all käsikäru lükkamine/tõmbamine, takistab maanduslüliti sulgemist pinge all, takistab pingestamist kui maanduslüliti on suletud, ja hoiab ära juhusliku sisenemise pingestatud sektsioonidesse.
3. Kompaktne struktuur: esiküljega töötamine ja hooldus, säästes paigaldusruumi.
4. Kõrge keskkonnaga kohanemisvõime: sisseehitatud kondensatsioonikütteseade, sobib niiskesse keskkonda.

Peamised rakenduste tüübid:

1. Sissetuleva liini kapp (toide vastuvõtt)
2. Väljuva liini kapp (toite jaotamine sööturitele/mootoritele)
3. Pingetrafo ja pinge mõõtekapp
4. Mõõtekapp (koos energiaarvestiga)
5. Siini sektsioonkapp
6. Isolatsioonikapp

Keskkonnatingimused

- Ümbritseva õhu temperatuur: -15℃ ~ +40℃
- päeva keskmine suhteline õhuniiskus ≤95%, kuu keskmine ≤90%
- Ei plahvatusohtlikke, söövitavaid gaase ega elektrit juhtivat tolmu ega tugevat vibratsiooni
- Ainult siseruumides paigaldamine

Peamised tehnilised parameetrid

Tegelik rakendusjuhtum

Linna kaubandusliku kompleksi elektrijaotusprojekt. 50-korruseline ärikompleks (kontor + äri + meelelahutus) Ida-Hiinas kasutab 18 Usune Kyn28 Switchgear 11 kV seadet, sealhulgas sissetulevad liinid, väljuvad liinid, PT, mõõtmine, sektsioonkapid ja isolatsioonikapid koos kahe siini kaudu koondatud toiteallikaga.

Pärast kaheaastast töötamist saavutas see 99,98% toiteallika töökindluse ilma ettenägematute elektrikatkestusteta. The lülitusseadmeid saab kiiresti vahetada, vähendades oluliselt hooldusaega. Kompaktne kapp säästab ruumi jaotusruum ning kondensatsioonisoojendi tagab stabiilse töö niiskes keskkonnas.

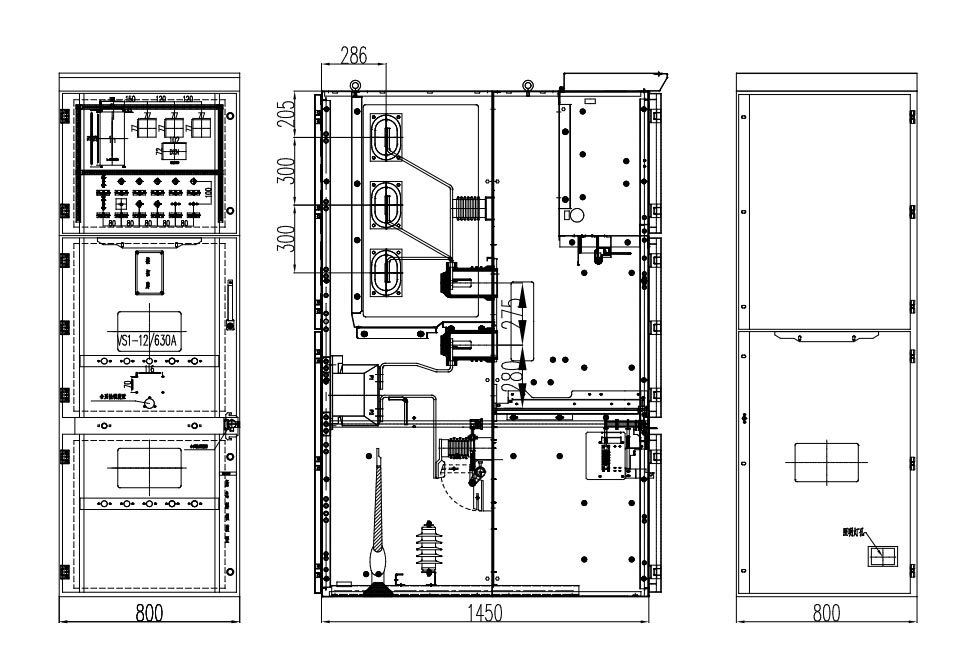

Toote välismõõde

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

KKK-d

K1: Millised on peamised erinevused Usune KYN28 11kV ja traditsioonilise fikseeritud lülitusseadme vahel?

V: Peamine erinevus on väljatõmmatava lülitusseadme struktuur. Kaitselüliteid saab iseseisvalt välja tõmmata ja vahetatud, välistades vajaduse hoolduse ajal täieliku elektrikatkestuse järele. Selle tulemuseks on suurem ohutus ja hooldustõhusus ja iseseisev sektsioon piirab tõhusalt veavahemikku.

K2: Kas Kyn28 11kV lülitusseadet saab kasutada kõrgel või eriti niiskes keskkonnas?

V: Jah. Professionaalse tootjana pakub Usune kõrgmäestiku alandavat disaini, täiustatud isolatsiooni ja korrosioonikaitse ja sisseehitatud kütteseade, mis tagab usaldusväärse töö niiskes keskkonnas.

Q3: Kuidas on lood toote garantii ja müügijärgse teenindusega?

V: Kogu masinal on 12-kuuline garantii, ülemaailmne tehniline meeskond, mis reageerib 24 tundi ööpäevas ja kiiresti põhipiirkondades saadaval kohapealne teenus. Pakume ka pikaajalist hooldust ja tehnilist koolitust.
