Kyn28 lülitusseade 10kv

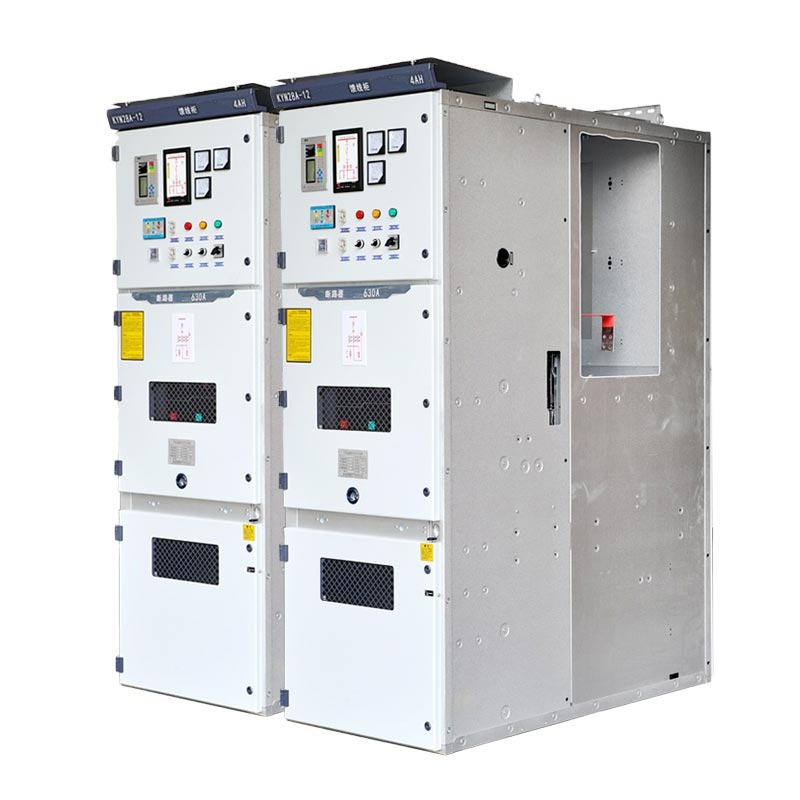

Usune Kyn28 10 kV lülitusseade sobib kolmefaasilise vahelduvvoolu 50 Hz, 3,6 ~ 12 kV ühe siini ja ühe siini jaoks segmenteeritud toitesüsteemid ja sisaldab kõikehõlmavaid "viiekindlaid" funktsioone. Kapi käsikäruosa saab varustada koos põhikomponendid, nagu vaakumkaitselülitid ja vaakumkontaktorid. Vaakumkaitselülitid sellistelt kaubamärkidelt nagu ABB VD4, Valida saab Schneider HVX ja Usene VS1. See on praegu tavapärane siseruumide kõrgepinge komplekt võimsus jaotusseadmed, mida kasutatakse peamiselt jõuülekandeks ja vastuvõtmiseks erinevates alajaamades ja jaotuses jaamade jaoks ning ahela juhtimiseks, kaitseks ja jälgimiseks.

Madalpinge lülitusseade

Keskpinge lülitusseade

Töökeskkonna nõuded

• Välisõhu temperatuur: ülemine piir +40℃, alumine piir -15℃;
• Suhteline õhuniiskus: päeva keskmine mitte üle 95%, kuu keskmine mitte üle 90%;
• Kõrgus: 1000 m ja alla selle;
• Seismiline intensiivsus: mitte üle 8 kraadi;
• Puudub tule- või plahvatusohtu, tõsist reostust, keemilist korrosiooni ega tugevat vibratsiooni. Kui tegutsevad keskkond ületab GB3906 sätestatud normaaltingimusi, peavad kasutaja ja tootja läbirääkimisi pidama ja määrata vastavad tingimused.

Tehnilised parameetrid

• Nimipinge: 3,6kV, 6,6kV, 7,2kV, 10kV, 11kV, 12kV, 13,8kV, 15kV, 17,5kV, 20kV, 24kV;
• Nimisagedus: 50/60Hz;
• Nimivool: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Nimetatud lühiajaline vastupidavusvool (4s): 16kA, 20kA, 25kA, 31,5kA, 40kA;
• Isolatsiooni nimitase: 42kV (1min toitesagedus, elektroodide vahel/maani), 48kV (avatud kontakt); 75kV (välkimpulss, elektroodide vahel/maani), 85kV (avatud kontakt, tippväärtus);
• Kaitseklass: kaitseklass IP4X, sektsioonide kaitse IP2X;
• Kapitüübid: Sissetuleva liini kapid, väljuvate liinide kapid, trafo kaitsekilbid, siiniside kapid, lahklülitite lülituskapid, siini tõstekapid, PT/VT kapid jne;
• Kapi mõõdud: Laius 650mm/800mm/1000mm, Kõrgus 2300mm, Sügavus 1450mm.

Põhilised eelised

1. Põhjalik ohutuskaitse

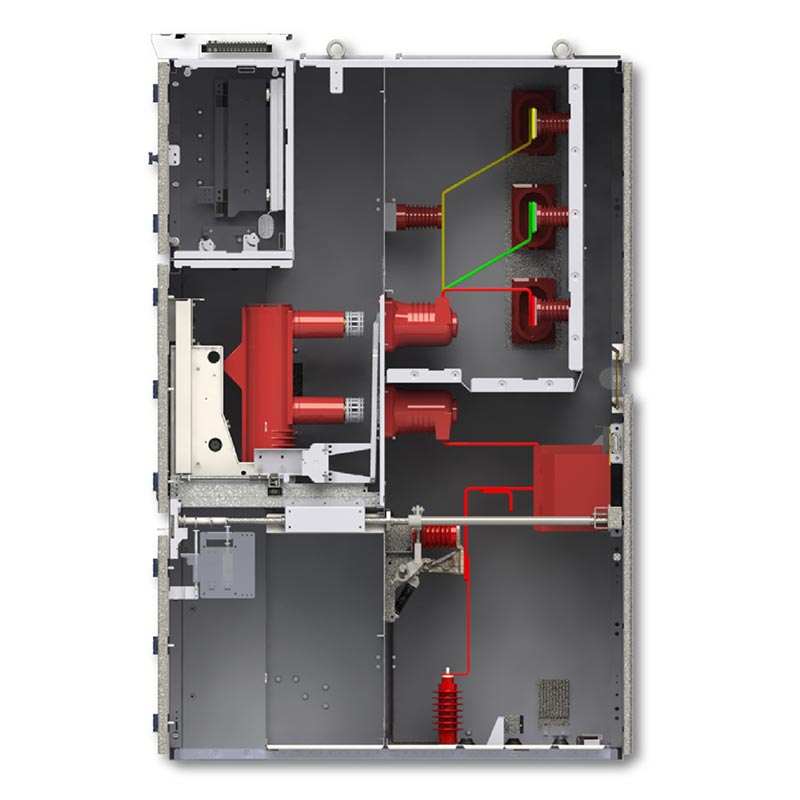

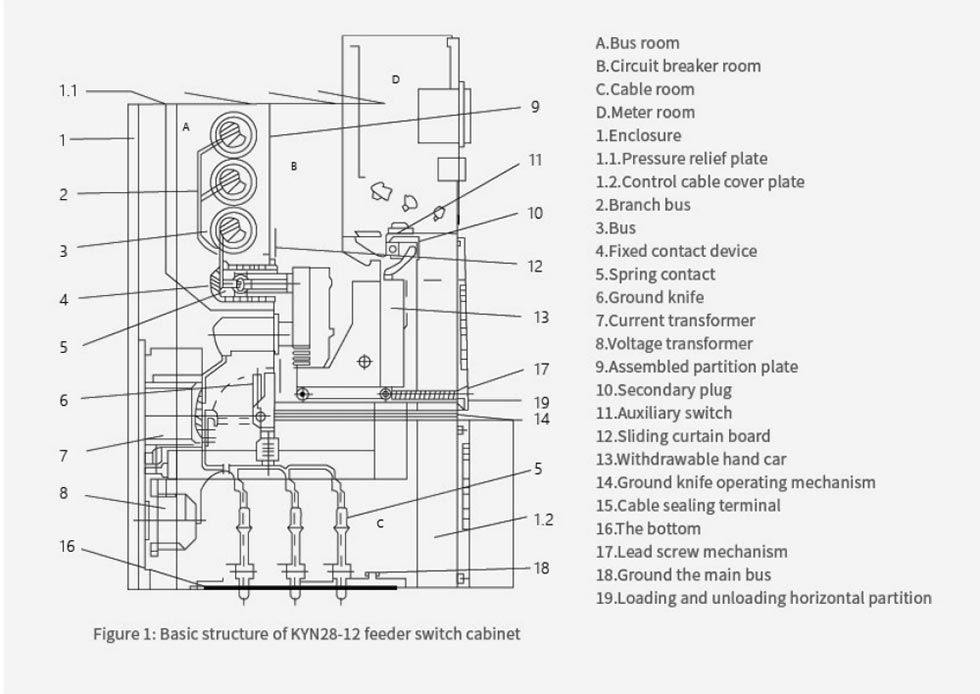

Kyn28 10kV lülitusseade kasutab soomustatud metallist suletud konstruktsiooni, kus iga funktsionaalne sektsioon on eraldi eraldatud. Koos mehaaniliste ja elektriliste blokeeringutega realiseerib see täielikult viiekindla blokeeringu, kõrvaldades valesti toimimise oht. Korpuse kaitsetase ulatub IP4X ja sektsiooni kaitse on IP2X, edasi ohutuse kaitse võimekuse suurendamine.

2. Stabiilne ja usaldusväärne jõudlus

Disainitud ja valmistatud rangelt kooskõlas IEC rahvusvaheliste standardite ja ISO kvaliteedijuhtimissüsteemiga, kasutades kvaliteetseid vaakumkomponente, ühildub see erinevate tuntud kaubamärkide vaakumkaitselülititega, on tugev taluvus lühistele, kohandub laia pinge- ja vooluvahemikuga ning sobib pikaajaliseks pidev operatsiooni.

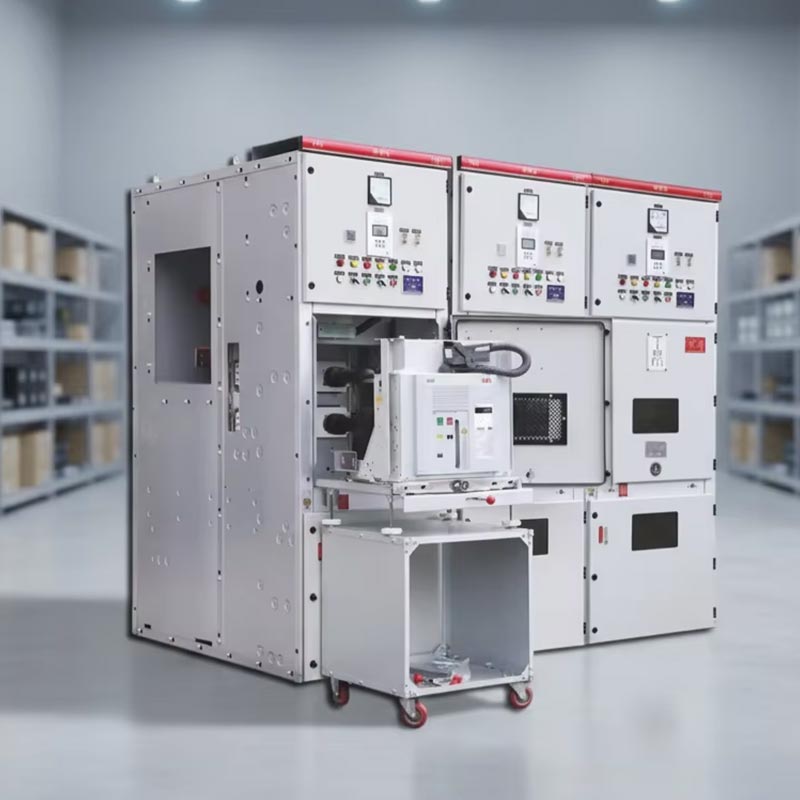

3. Mugav paigaldus ja hooldus

Eemaldatava käru konstruktsioon võimaldab kiiret ja lihtsat kontrollimist ja vahetamist. Selle kompaktne struktuur toetab ees hooldus, säästes ruumi ja seisakuid. Standardiseeritud kapi mõõtmed kohanduvad erinevate paigaldusstsenaariumidega, mille tulemuseks on kõrge paigaldusefektiivsus.

4. Lai kohaldatavus

Kyn28 10 kV lülitusseade katab kõik pingetasemed vahemikus 3,6 kuni 24 kV, ühildub 50/60 Hz kahe sagedusega süsteemid, ja pakub erinevaid kapitüüpe, et rahuldada erinevate tööstusharude, näiteks elektrijaamade, elektrijaotusvajadusi, alajaamad, tööstus- ja kaevandusettevõtted ning kõrghooned. See võib kohaneda ka erinevate tavapärastega töökeskkonnad.

Reaalmaailma rakendusjuhtum

Kindla linna 110kV alajaama renoveerimisprojekti käigus valiti välja 28 Usune KYN28-12 jaotusseadet. Varustus saavutas kõrge ruumikasutuse, kiire kasutuselevõtu ja 99,98% töökindluse pärast kasutuselevõttu, oluliselt elektrijaotusvõrgu ohutustaseme tõstmine. Selles projektis on lülitusseade kohandatud koha keskkonnanõuded, sealhulgas kõrgus, temperatuur ja niiskus ning sobiv vaakumkontuur kaitselüliti mudel on valitud nii, et see vastaks ideaalselt alajaama elektrijaotusvajadustele.

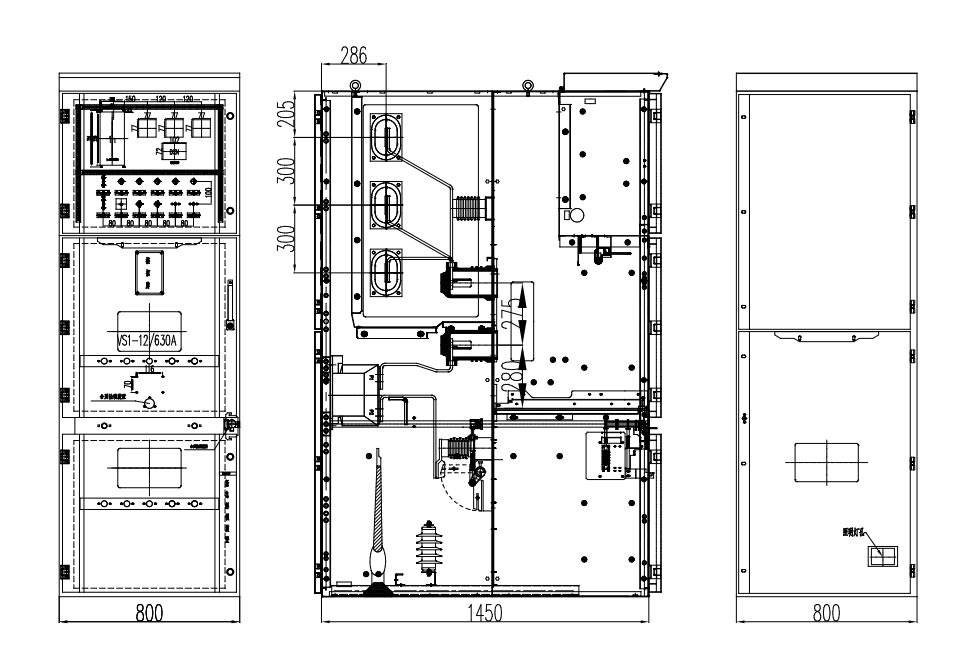

Toote välismõõde

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

KKK-d

K1: Millised on KYN28 lülitusseadmete spetsiifilised "viiekindla" funktsioonid?

V: Need hõlmavad peamiselt kaitselülitite juhusliku avanemise ja sulgemise vältimist, lükkamise või tõmbamise vältimist käsikäru koormuse all, takistades maandusjuhtmete ühendamist pingestatud vooluringidega, takistades vankri sulgemist kaitselüliti, mille maandusjuhe on ühendatud, ja takistab personali juhuslikku pingesse sisenemist sektsioonid, tagades seega struktuurselt personali ja seadmete ohutuse.

Q2: Mis on Kyn28 10kV lülitusseadme tavahooldustsükkel?

V: Soovitatav on läbi viia rutiinne ülevaatus iga 6 kuu järel ja põhjalik hooldus iga 1-2 aasta järel, keskendudes mehhanismi, isolatsiooni, lukustuse ja poltide tiheduse kontrollimisele. Usune pakub täielikku tehnilist toetust.

Q3: Kas Usune võib pakkuda kohandatud lülitusseadmeid?

V: Jah. Professionaalse tootjana saab Usune kohandada sisemisi konfiguratsioone, kaitsetasemeid ja intelligentsed seirelahendused, mis põhinevad pingel, voolutugevusel, kaitsenõuetel ja asukohakeskkonnal. Saab küll kohandage ka kapi mõõtmeid ja valige konkreetsetele vajadustele vastavad vaakumkaitselülitite mudelid.

Kokkuvõttes ühendab Usune Kyn28 10 kV lülitusseade ohutuse, töökindluse ja kasutuslihtsuse. Toetab küps disain, range kvaliteedikontroll ja põhjalikud tehnilised parameetrid sobivad erinevateks töödeks keskkonnad ja stsenaariumid. Professionaalse tootja ja Hiina kvaliteetse tarnijana jätkab Usune pakkuda stabiilseid ja tõhusaid keskpinge elektrijaotuslahendusi kasutajatele kogu maailmas.
