EPC töövõtjate, elektrijaoturite, alajaamade, tööstusettevõtete ja infrastruktuuriprojektide jaoks on Kyn28 Keskpinge lülitusseade pakub konfigureeritavat platvormi täieliku siseruumide keskpinge jaotuse ehitamiseks süsteemid.
USune töötab ISO 9001, ISO 14001 ja ISO 45001 juhtimissüsteemidega. Tooted on valmistatud vastavalt kohaldatavad IEC ja GB standardid ning asjakohastel turgudel on saadaval CE-sertifikaat.
Keskpinge lülitusseadmete valimine algab pigem elektrisüsteemist kui kapist endast. Enne paigutamist tellimuse korral peavad insenerid tavaliselt kinnitama süsteemi pinge, töösageduse, maksimaalse koormusvoolu, lühise tase, sööturite arv, kaitsenõuded, kaabli paigutus ja paigalduskeskkond.
Need parameetrid määravad sobiva kapi konfiguratsiooni ja elektrilised komponendid. Usene saab üle vaadata projekteerige elektriteave ja soovitage sama spetsifikatsiooni rakendamise asemel sobivat konfiguratsiooni iga projekt.
See projektipõhine valikumeetod on eriti oluline alajaamade, tootmisettevõtete ja elektrienergia jaoks infrastruktuur ja muud rajatised, kus töötavad koos mitu keskpingeahelat.
Standardne Kyn28 keskpinge lülitusseadmete konfiguratsioon toetab keskpingesüsteeme vahemikus 3,6 kV kuni 12 kV koos voolutugevused vahemikus 630A kuni 3150A.
Lühise jõudlus on saadaval mitmel tasemel, sealhulgas 25 kA, 31,5 kA, 40 kA ja 50 kA konfiguratsioonid. The sobiv nimiväärtus tuleks valida pigem elektrivõrgu arvestusliku rikkevoolu järgi kui lihtsalt tavalise töökoormuse järgi.
Projektihangete puhul nimivoolu- ja lühisevõimsuse sobitamine üles- ja allavooluga elektriseadmed on süsteemi kooskõlastatud toimimise säilitamiseks hädavajalikud.
Terviklik keskpinge jaotussüsteem sisaldab tavaliselt rohkem kui ühte tüüpi kappe. Sissetulev võimsus, väljaminevad söötjad, trafod, mõõteahelad, pinge mõõtmine ja siiniühendused võivad kõik vajada erinevaid funktsioone.
USune saab konfigureerida jaotusseadmeid vastavalt nendele vooluahela nõuetele. Saadud paigutus võib hõlmavad sissetulevaid, väljuvaid, PT, mõõtmise, siini sektsioonide ja isolatsiooni funktsioone ühes koordineeritud elektrijaotussüsteem.
See muudab seadmed sobivaks projektidele, kus jaotusseadmed peavad vastama otseselt heakskiidetud seadmetele üherealine diagramm.
Keskpinge kaitset tuleks kaaluda süsteemi tasandil. Jaotusseade, kaitselüliti, kaitserelee, trafo, kaabel ja ülesvoolu kaitseseadmed peavad töötama koos vastavalt projekti kaitsele filosoofia.
Kyn28 keskpinge lülitusseadmeid saab integreerida vajalike kaitse- ja juhtimiskomponentidega projekti spetsifikatsioonile. Vaakumkaitselüliti tagab esmase lülitusfunktsiooni, samas kui seotud kaitse- ja juhtimissüsteemi saab konfigureerida vastavalt elektriprojektile.
EPC projektide puhul saab Usune kapi konfiguratsiooni kooskõlastada kliendi kaitsenõuetega ja tehniline dokumentatsioon.

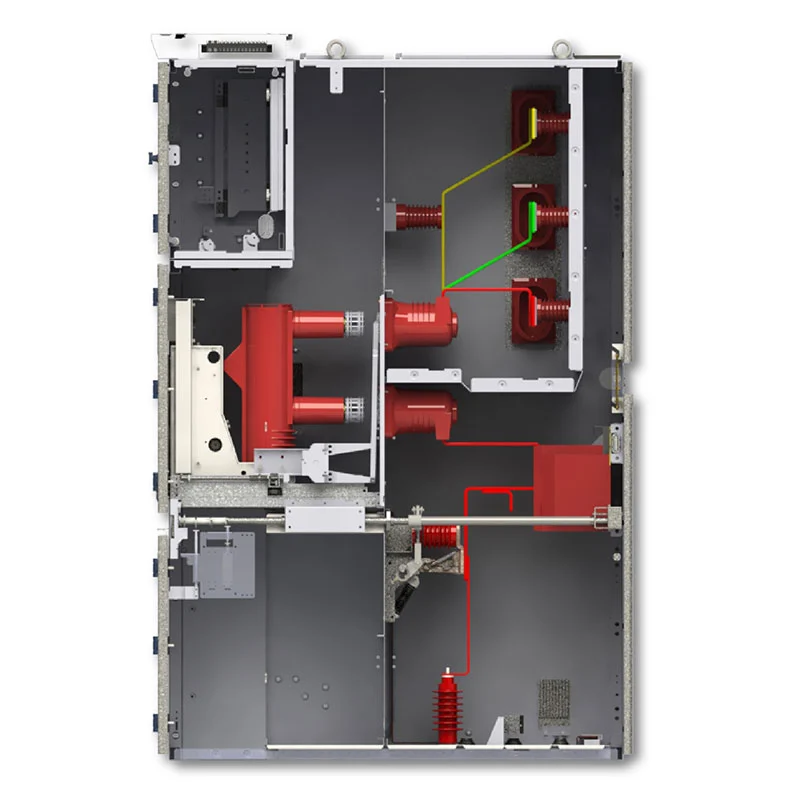

Seadmed kasutavad metallist suletud kapikonstruktsiooni, kus on spetsiaalsed alad esmaste elektrikomponentide jaoks, siinid, kaabliühendused ja sekundaarsed juhtimisseadmed.
Sisemine paigutus tagab elektripaigaldise kindlaksmääratud paigutuse ja võimaldab kogu lülitusseadmeid koosseis tuleb kooskõlastada kaablite marsruudi, juhtjuhtmestiku, tööjuurdepääsu ja elektriruumi mõõtmetega.
Mitme kapiga projektide puhul saab paigutuse planeerida vastavalt vooluringide arvule ja vajadusele funktsioonid, selle asemel, et käsitleda iga kappi iseseisva tootena.
Enne seadmete tellimist tuleb kinnitada ruumi elektritingimused. Oluliste tegurite hulgas on saadaval paigaldusruum, kaabli sisenemise suund, töövahe, ümbritseva õhu temperatuur, niiskus, kõrgus merepinnast, ventilatsioon ja juurdepääs transpordile.
Standardvarustus on ette nähtud siseruumides paigaldamiseks. Ümbritsev temperatuur on määratud vahemikus -15°C kuni +40°C, samas kui ööpäeva keskmine suhteline õhuniiskus ei tohiks ületada 95% ja kuu keskmine ei tohiks ületada 90%.
Kõrgematel kõrgustel või erilistes keskkonnatingimustes paigaldamisel tuleb Usune'iga konsulteerida projekteerimisetapis, et saaks kaaluda sobivaid elektri- ja isolatsiooniparameetreid.
Sissetulevad kapid ühendavad keskpinge toite lülitusseadme siinisüsteemiga. Nimivool, kaitse paigutus, mõõtmisnõuded ja sissetuleva kaabli konfiguratsioon tuleks kinnitada vastavalt ülesvoolu elektrivõrk.
Väljuvad kapid jaotavad toite trafodele, mootoritele, tootmisseadmetele või muudele allavoolu koormustele. Nende kogust ja voolutugevust saab määrata vastavalt projekti koormusnimekirjale ja sööturi ajakavale.
PT ja mõõtekappe saab ühendada, kui projekt nõuab pinge mõõtmist, energia mõõtmist või muud elektrilise jälgimise funktsioonid.
Siini sektsioonide konfiguratsioone saab kasutada seal, kus jaotusvõrk nõuab eraldi siini sektsioone või kontrollitud ühendus süsteemi erinevate osade vahel.
Alajaamades saab seadmeid paigutada sissetulevate allikate, trafosööturite, väljuvate ahelate, mõõtmise ja siini sektsioonide nõuded. Konfiguratsiooni saab sobitada alajaama elektriga üherealine diagramm.
Tehaste jaoks võivad lülitusseadmed jagada keskpingevõimsust tootmisliinidele, trafodele, mootoritele, kompressorid, pumbad ja abisüsteemid. Vastavalt tegelikule koormusele saab määrata erinevad sööturi nimiväärtused levitamine.
Kaevandusprojektid hõlmavad sageli hajutatud suuri elektrikoormusi. Jaotusseadmeid saab konfigureerida ümber trafo söötjad, mootorid, ventilatsioonisüsteemid, pumpamisseadmed ja töötlemisrajatised.
Suured äri- ja kõrghooned võivad vajada keskpinge sisendvoolu ja mitut allavoolu trafo ahelad. Seadmeid on võimalik paigutada vastavalt hoone elektriruumile ja jaotusele nõuded.
| Üksus | Spetsifikatsioon |
| Mudel | KYN28A-12 |
| Nimipinge | 3,6kV, 7,2kV, 12kV |
| Nimisagedus | 50Hz / 60Hz |
| Nimetatud vool | 630A–3150A |
| Nimetatud lühise katkestusvool | 25kA, 31,5kA, 40kA, 50kA |
| Nimetatud lühiajaline vastupidavusvool | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Kaitsekraad | IP4X väline korpus / IP2X sisemised sektsioonid |
| Ümbritsev temperatuur | -15°C kuni +40°C |
| Kõrgus merepinnast | ≤1000 m, vähendades kõrgemat kõrgust |
| Paigaldamine | Siseruumides |
| Süsteem | Kolmefaasiline vahelduvvool |
Lõplik spetsifikatsioon tuleks kinnitada vastavalt projekti pingele, koormusvoolule, rikketasemele, kaitsele skeem, kaabli paigutus ja paigalduskeskkond.
Usune omab enam kui 14-aastast kogemust elektriseadmete valmistamise alal ning pakub tehnilist tuge projektipõhine keskpingeseadmete hange.
Kliendid saavad esitada üherealise diagrammi, pingetaseme, voolutugevuse, lühise nõude, kappi kogus, funktsionaalsed nõuded ja paigaldustingimused. Seejärel saab Usene aidata tehnilise kinnitusega ja seadmete konfiguratsioon.
Standardkonfiguratsioonide puhul on tüüpiline tootmisperiood umbes 15–20 päeva pärast tehnilist kinnitust ja maksmine. Tegelik tarneaeg sõltub projekti konfiguratsioonist ja tellimuse kogusest.
KYN28 seeriat on viidatud Cas-space'i raketiheite projektis.
Erinevalt tavapärastest ärihoonetest või tehastest võib lennunduse infrastruktuur sisaldada mitut spetsialiseerunud ettevõtet erinevates piirkondades töötavad elektrikoormused ja tugisüsteemid. Keskpinge jaotusseadmed seetõttu tuleb see kooskõlastada rajatise üldise toitearhitektuuriga.
Selle projekti puhul peeti lülitusseadmete konfiguratsiooni osaks saidi laiemast elektrijaotusest süsteemi, sealhulgas toite vastuvõtu, vooluahela jaotuse, kaitse ja elektrilise juhtimise nõuded.
Projekt näitab Usune võimet osaleda spetsialiseeritud insenerirakendustes, kus on keskpinge seadmed tuleb kooskõlastada projektipõhiste elektrinõuetega, mitte tarnida üldisena standardne kapp.
Usune rakendab integreeritud kvaliteedi- ja tootmisjuhtimissüsteemi, mis hõlmab tootmist, kontrolli, keskkonnajuhtimine ja tööohutus.
Ettevõttel on ISO 9001, ISO 14001 ja ISO 45001 sertifikaadid. Seadmed on projekteeritud vastavalt kohaldatavad IEC ja GB standardid, CE-sertifikaat on saadaval kohaldatavate konfiguratsioonide jaoks.
Enne saatmist läbivad seadmed rutiinse kontrolli ja testimise, mis hõlmab asjakohaseid komponente, montaaži, elektriühendused ja valmis seadmed. Tehnilist dokumentatsiooni ja katseprotokolleid saab esitada vastavalt projekti nõuetele.
Peamine teave sisaldab süsteemi pinget, sagedust, nimivoolu, lühise taset, sissetulevate ja väljuvad ahelad, kaitsenõuded, kaablite paigutus ja paigaldustingimused.
Kaasasolev konfiguratsioon toetab 3,6 kV, 7,2 kV ja 12 kV süsteeme. Lõplik nimipinge tuleks kinnitada vastavalt kliendi elektrivõrgule.
Jah. Usune saab üle vaadata kliendi elektriskeemi ning vastavalt sellele seadistada kapi funktsioone ja võimsusi projekti nõuded.
Jah. Seda saab konfigureerida sissetuleva toite, trafosööturite, väljuvate ahelate, mõõtmise, pinge mõõtmise, ja siinide sektsioon sisealajaamade rakendustes.
Usune tooted on konstrueeritud vastavalt kehtivatele IEC ja GB standarditele. Ettevõte tegutseb ISO 9001, ISO all 14001 ja ISO 45001 juhtimissüsteemid koos CE-sertifikaadiga, mis on saadaval asjakohastel turgudel.
Jah. USune võib pakkuda tehnilisi spetsifikatsioone, katsearuandeid, tootedokumentatsiooni ja muud projektiga seotud teavet dokumendid vastavalt kliendi nõudmistele.
Tavakonfiguratsioonide puhul on tootmine tavaliselt umbes 15–20 päeva pärast tehnilist kinnitust ja maksmist. The tegelik ajakava sõltub konfiguratsioonist ja kogusest.
Kui ostate Kyn28 keskpinge lülitusseadmeid, esitage oma üherealine diagramm, süsteemi pinge, nimi vool, lühise tase, kapi kogus, nõuded sööturile, kaitsenõuded ja paigaldus tingimused.
Usune oskab hinnata elektrilisi nõudeid ja pakkuda neile sobivat keskpinge lülitusseadme konfiguratsiooni teie projekt.
