Kyn28 lülitusseade 6kv

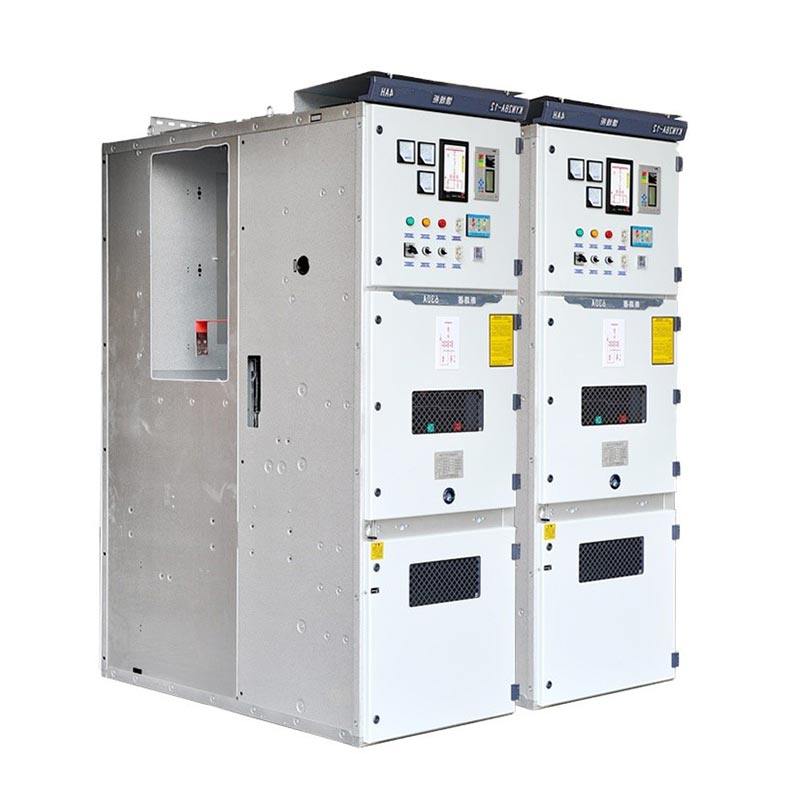

Usune Kyn28 Switchgear 6kV on siseruumides olev vahelduvvoolu soomustatud väljatõmmatav metallist korpusega jaotusseade, mis sobib 3,6kV ~ 12kV pingetasemed, 50/60 Hz kolmefaasilised vahelduvvoolusüsteemid ning see on toite juht- ja kaitseseade. edastus- ja jaotusprotsess. See on Zhejiang Usune Electricu poolt iseseisvalt välja töötatud ja toodetud toode integreerib täiustatud disainikontseptsioonid ja küpsed tootmisprotsessid, tasakaalustades ohutuse, töökindluse ja praktilisus. See vastab ühe siini ja ühe siini segmenteeritud süsteemide energiajaotusvajadustele, saavutades suuremahulise kasutamine elektri-, metallurgia-, keemia- ja ehitustööstuses, aidates kaasa ohutule ja tõhusale stabiilse jõudlusega globaalsete elektrisüsteemide toimimine.

Madalpinge lülitusseade

Keskpinge lülitusseade

Tehnilised põhiparameetrid

Struktuurne disain ja põhifunktsioonid

1. Eemaldatav modulaarne disain

Paigaldatud on Kyn28 Switchgear 6kV südamik, vaakumkaitselüliti (ühildub VS1, VD4 jne). liikuval kärul. Korrapäraseks hoolduseks, testimiseks või asendamiseks peab olema ainult kaitselüliti käru tööks eemaldatud, ilma et oleks vaja kogu korpust pingest välja lülitada, lühendades oluliselt hooldusaega ja elektrikatkestuste mõju vähendamine. Käru on universaalne ja kiiresti vahetatav, täiustades süsteemi töö ja hoolduse tõhusust.

2. Metallkattega lahterdatud struktuur

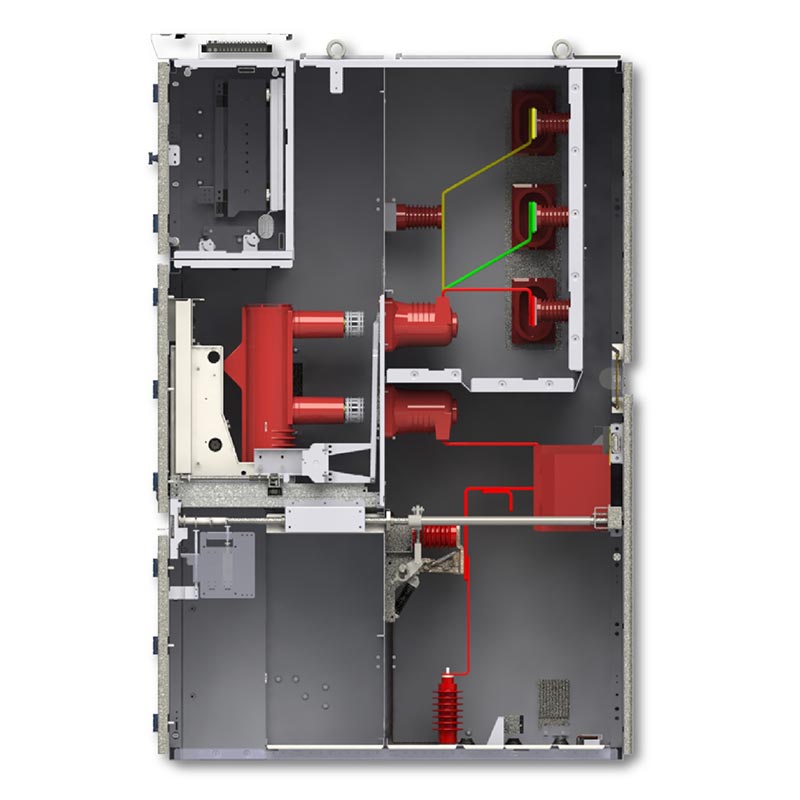

Kyn28 Switchgear 6kV kapp on metallist vaheseintega jagatud neljaks iseseisvaks kambriks: siiniks sektsioon, kaitselüliti lahter, kaablikamber ja madalpinge instrumendi sektsioon. iga sektsiooni pingestatud komponendid on täielikult isoleeritud, takistades tõhusalt faaside ja faaside vahelist levikut faas-maa lühisvead, vältides kaskaadtõrkeid, vähendades elektrilöögi ohtu hooldus ja seadmete tööohutuse suurendamine.

3. Põhjalik viie ennetava blokeeringu kaitse

Varustatud mehaanilise + elektrilise kahekordse viie ennetussüsteemiga blokeerimissüsteemiga, mis välistab selle väärkasutamise allikas:

- Hoiab ära kaitselülitite juhusliku avanemise või sulgemise;

- Takistab voolu all oleva kaitselüliti käru lükkamist/eemaldamist;

- Takistab maanduslüliti sulgemist, kui see on pinge all;

- Väldib juhuslikku pinget, kui maanduslüliti on suletud;

- Hoiab ära juhusliku sisenemise pingestatud sektsiooni.

4. Kompaktne, tõhus ja hõlpsasti laiendatav

Kapil on kompaktne struktuur, mis säästab paigaldusruumi. Selle modulaarne disain võimaldab paindlikku kombineerimist ja kapitüüpide laiendamine, et rahuldada elektrijaotussüsteemi laiendamisvajadusi. See kohaneb kergesti erinevad süsteemiarhitektuurid, näiteks ühe siini ja ühe siini segmenteeritud süsteemid, mis hõlbustavad tulevikku süsteemiuuendused ja integreerimine.

Kohaldatavad keskkonnatingimused

1. Ümbritsev temperatuur: -10 ℃ ~ +40 ℃

2. Kõrgus: ≤1000 m (saadaval on kohandatud kujundused üle 1000 m kõrgustele aladele)

3. Õhuniiskus: päeva keskmine suhteline õhuniiskus ≤95%, kuu keskmine suhteline õhuniiskus ≤90% (mittekondenseeruv)

4. Ümbritsev keskkond: ei sisalda söövitavaid ega plahvatusohtlikke gaase, suures koguses tolmu ega tule- ega plahvatusohtlikku meedia

Tüüpilised rakendusstsenaariumid

1. Elektrijaama abisüsteemid: kasutatakse jaama võimsuse vastuvõtmiseks, jaotamiseks ja kaitsmiseks, tagades stabiilse generaatori abiseadmete toide;

2. Tööstus- ja kaevandusettevõtete elektrijaotus: sobib suure koormusega tööstuslike stsenaariumide jaoks, nagu kaevandamine, metallurgia ja keemiatööstus, mis vastavad toiteallika juhtimise ja ülekoormus-/lühisekaitse vajadustele. suure võimsusega seadmed;

3. Äri- ja kõrghooned: kasutatakse suurte kaubanduskeskuste, büroohoonete, hotellide jne alajaamades, saavutada hoone võimsuse ohutu jaotamine ja täiustatud juhtimine;

4. Avalikud alajaamad: linna- ja tööstusalajaamade keskpinge elektrijaotusseadmete põhiseadmed, piirkondliku elektrivõrgu stabiilse toimimise tagamine.

Reaalmaailma rakendusjuhtum

Juhtumiuuring: Jiangsu provintsis asuva suure terasekontserni valtsimistehase tootmisliini elektrijaotusprojekt

Projekti taust: terasekontserni valtsimistehase tsehhi olemasolev jaotusseade vananes ja sageli rike, mis mõjutab tootmisliini pidevat tööd. Kõrge töökindlusega keskpinge vahetamiseks oli vaja lülitusseadet.

Lahendus: Valiti 28 Usune KYN28-6KV lülitusseadet, mis ühilduvad 10kV toitejaotussüsteemiga, nimivool 1600A ja lühiajaline vastupidavusvool 31,5kA (4s), konfigureeritud vaakumahelaga VS1 purustajad.

Rakendamise tulemused: Kolme aasta jooksul pärast kasutuselevõttu on seadmed töötanud ilma tõrgeteta. The viiekihiline blokeerimissüsteem takistab tõhusalt valesti töötamist ja lahterdatud struktuur väldib vigade levik. Valtsimistehase tootmisliini toiteallika stabiilsus on paranenud 99,9%, vähendades iga-aastane seisakukahjum üle 5 miljoni jüaani, pälvides kliendilt palju kiitust.

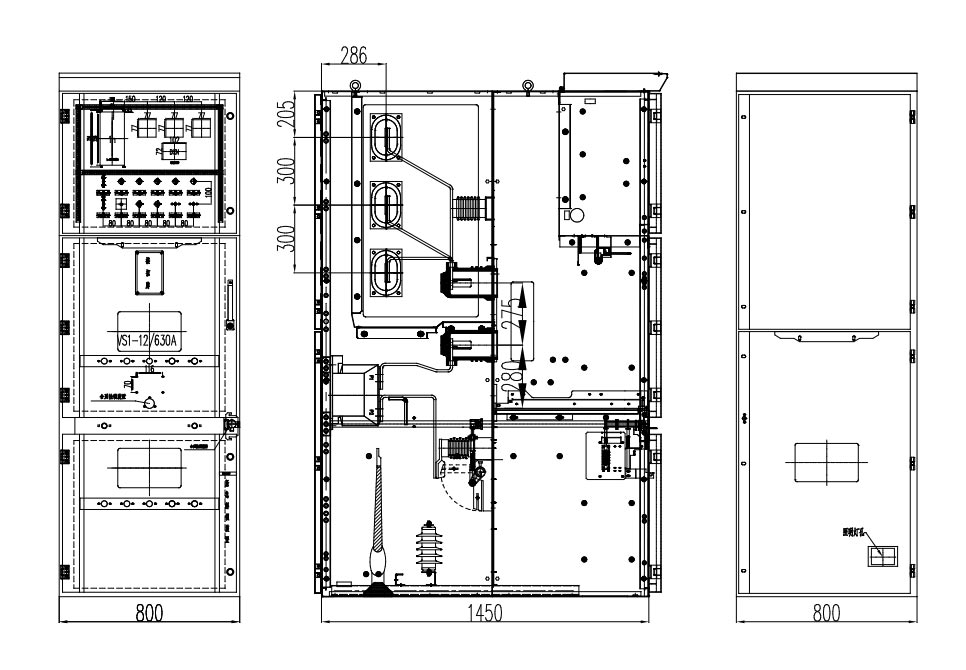

Väline mõõde

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

KKK-d

K1: Millised on Kyn28 6kV lülitusseadmete peamised eelised võrreldes traditsiooniliste fikseeritud lülitusseadmetega?

V: Võrreldes traditsiooniliste fikseeritud lülitusseadmetega, on Usune KYN28-6KV suurim eelis selle eemaldatav disain. Kaitselülitite käru saab liigutada iseseisvalt, välistades vajaduse kogu kappi ajal välja lülitada hooldus, vähendades oluliselt elektrikatkestuste mõju. Samal ajal jaotati selle metallist soomustega lahtritesse struktuur ja terviklik viiekindel blokeerimissüsteem pakuvad suuremat ohutust. Modulaarne disain hõlbustab laiendamine ja süsteemide integreerimine, kohanedes keeruliste elektrijaotusvajadustega ja mille tulemuseks on üldiselt madalam elutsükli hoolduskulud.

2. küsimus: kas seda lülitusseadet saab kohandada kõrgmäestiku või erikeskkondade jaoks? Mis on kohandamise tsükkel?

V: Jah. Üle 1000 m kõrguvates keskkondades optimeerib Usune isolatsiooni disaini ja komponentide valikut. Sest erikeskkonnad, nagu söövitav, kõrge õhuniiskus ja tolmune keskkond, kohandatud lahendused nagu Võib pakkuda korrosioonivastaseid katteid, täiustatud tihendust ja tolmukindlaid tõkkeid. Standardi tootmistsükkel kohandatud tooted on umbes 15-20 päeva, sõltuvalt kohandamise keerukusest ja tellimuse kogusest.

K3: Milliseid müügijärgseid ja tehnilise toe teenuseid Usune tootjana pakub?

V: Lähtetehasena pakub Usune kogu elutsükli teenuseid: eelmüük sisaldab lahenduse disaini, parameetreid valik ja tehniline konsultatsioon; müügi järelkontroll hõlmab tootmise edenemise jälgimist ja tehase testimist koostöö; järelmüük sisaldab tasuta paigaldust ja kasutuselevõttu, operaatori koolitust, 1-aastast seadmegarantii, eluaegsete varuosade tarne- ja hooldusteenused ning 24-tunnine globaalne reageerimine tehnilistele vajadustele, et tagada seadmete stabiilne töö.
