Tööstuslike elektrisüsteemide pideva arenguga nõuavad elektrijaamad ja elektrirajatised ohutumaid ja töökindlamaid lahendusi seadmete hoolduse ajal toite eraldamiseks.Kõrgepinge lahtiühendamislülitidmängivad olulist rolli elektriohutuse tagamisel, pakkudes usaldusväärset isolatsiooni ja parandades hoolduse tõhusust.

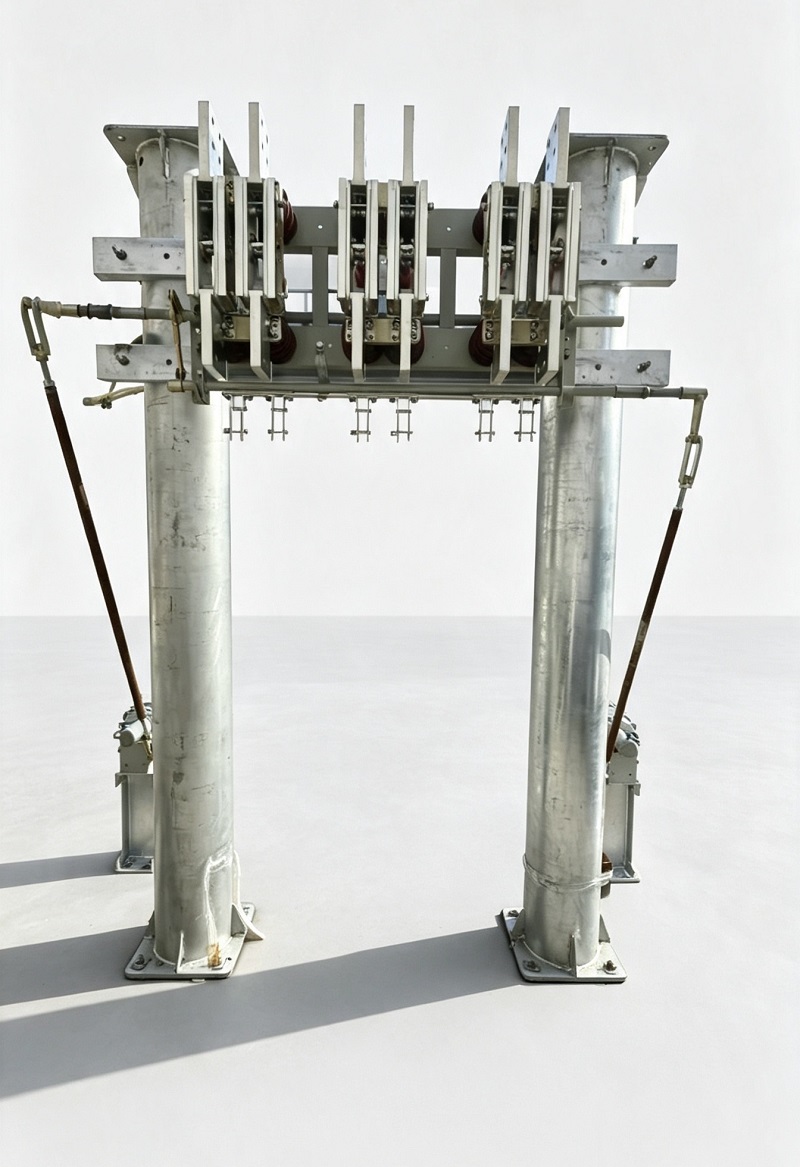

GN22-6 seeria siseruumide kõrgepinge lahtiühendamislüliti on uue põlvkonna kõrgepinge elektriseade, mis on välja töötatud keskpingesüsteemide jaoks. Täiustatud mehaanilise ülekandetehnoloogia, optimeeritud kontaktstruktuuride ja ülitugevate juhtivate komponentide integreerimisega tagab seeria GN22-6 usaldusväärse isolatsioonivõime suurte elektrijaamade ja tööstuslike elektrirakenduste jaoks.
GN22-6 siseruumide kõrgepinge eralduslülitit kasutatakse peamiselt suurtes elektrijaamades ja elektrisüsteemides toiteallikate isoleerimiseks seadmete kontrollimise ja hoolduse ajal. Toodet saab konfigureerida kolme sõltumatu ühepooluselise seadmena või integreeritud kolmepooluselise komplektina, mis pakub paindlikke paigaldusvõimalusi erinevatele elektrisüsteemi nõuetele.
Lahtilüliti ja selle sobiv töömehhanism vastavad standardile GB 1985 (vahelduvvoolKõrgepinge lahtiühendamislülitidja maanduslülitid), tagades usaldusväärse jõudluse ja ühilduvuse kõrgepinge elektriseadmete standarditega.
| Üksus | Tehniline nõue |
|---|---|
| Kõrgus merepinnast | ≤1000 m |
| Ümbritsev temperatuur | -25 ℃ ~ +40 ℃ |
| Suhteline õhuniiskus | ≤90% (+25 ℃ juures) |
| Paigalduskeskkond | Ei sisalda tugevalt söövitavaid gaase, soolaudu, tolmu, plahvatusohtlikke ega erosiivseid aineid |
| Vibratsiooni seisund | Puudub sagedane tugev vibratsioon |
GN22-6 seeria kasutab kolmepooluselist noatera struktuuri. Iga pooluse juhtivad komponendid kinnitatakse alusraamile läbi postisolaatorite või läbiviiguisolaatorite, tagades stabiilse mehaanilise toe ja elektriisolatsiooni jõudluse.
Lülitite labad on valmistatud täppistöötlustehnoloogiaga paksendatud vaskplaatidest, parandades juhtivate komponentide pinnakvaliteeti ja elektrijuhtivust. Optimeeritud kontaktstruktuur tagab usaldusväärse ühenduse jõudluse ja pakub töö ajal isepuhastumisvõimet, aidates vähendada kontakti takistust ja parandada teenuse stabiilsust.
Erinevalt traditsioonilistest lahtiühendamislülitite mehhanismidest kasutab GN22-6 seeria spetsiaalselt kavandatud kaheastmelist sulgemis- ja lukustusmehhanismi, et lahendada ühiseid probleeme kõrge kontaktrõhu ja töömomendi vahel.
Peavõlli esimese 80° pööramise ajal liigub lüliti laba täielikult avatud asendist eelsuletud asendisse.

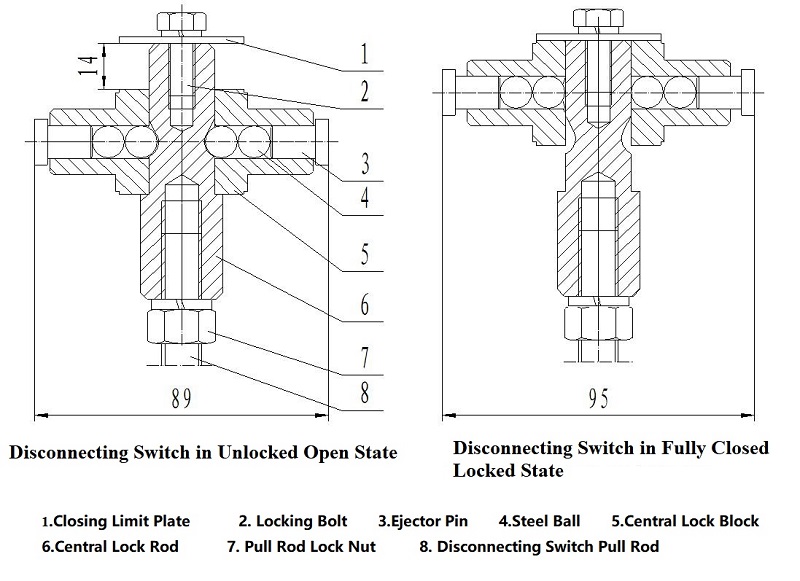

Järgmise 10° pööramise ajal juhib lukustusploki mehhanism kesklukustusvarda, teraskuule ja ejektori tihvte. Magnetlukustusplaadid võimendavad jõudu läbi kangikonstruktsiooni, suurendades tõukejõudu ligikaudu 5,5 korda ja tekitades tugeva kontaktsurve lüliti labale.
See uuenduslik struktuur pakub:
GN22-6 seeria toetab erinevaid nimivoolu nõudeid, muutes selle sobivaks suure voolu jaotuse ja hoolduse isolatsioonirakenduste jaoks.
| Mudel | Nimipinge (kV) | Maksimaalne tööpinge (kV) | 1-minutiline võimsuse sagedustaluvuspinge (kV) | Nimivool (A) | Dünaamiline stabiilsusvool (kA) | 3 s termilise stabiilsuse vool (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Märkused: GN22-10 tähistab tasapinnalist tüüpi; C tähistab seina läbivat tüüpi; D tähistab maanduse tüüpi.
Lahtilüliti GN22-6 toetab horisontaalseid, vertikaalseid ja kaldus paigaldusviise, võimaldades paindlikku integreerimist erinevatesse elektrisüsteemidesse.
Ühilduvate töömehhanismide hulka kuuluvad:
| Nimetatud vool | Maksimaalne töömoment |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Stabiilse jõudluse säilitamiseks tuleks pärast kasutuselevõttu läbi viia regulaarne kontroll ja hooldus. Soovitatavad hooldusprotseduurid hõlmavad järgmist:
| Komponent | Soovitatav materjal |
|---|---|
| Liikuvad komponendid | ZG-1 määrdemääre |
| Kontaktpinna kaitse | SYB1607 tööstuslik vaseliin |
Kuna elektrisüsteemid arenevad jätkuvalt suurema võimsuse ja töökindluse poole, on täiustatud lahtiühendamislülititehnoloogia muutunud toiteohutuse ja seadmete hoolduse seisukohalt üha olulisemaks.
Kõrge voolutugevuse, optimeeritud kontaktstruktuuride ja usaldusväärse mehaanilise disainiga siseruumides töötav kõrgepinge lahklüliti GN22-6 pakub töökindlat isolatsioonilahendust elektrijaamadele, alajaamadele ja tööstuslikele elektrisüsteemidele.
Parandades tööohutust ja seadmete töökindlust, toetab GN22-6 seeria keskpingeenergia infrastruktuuri moderniseerimist ja stabiilset arengut.
