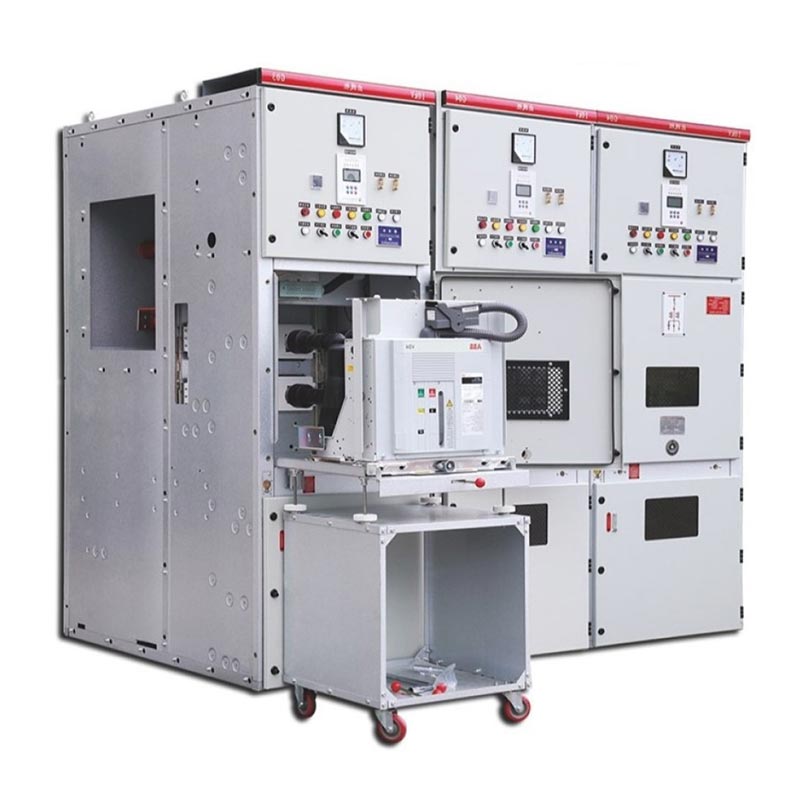

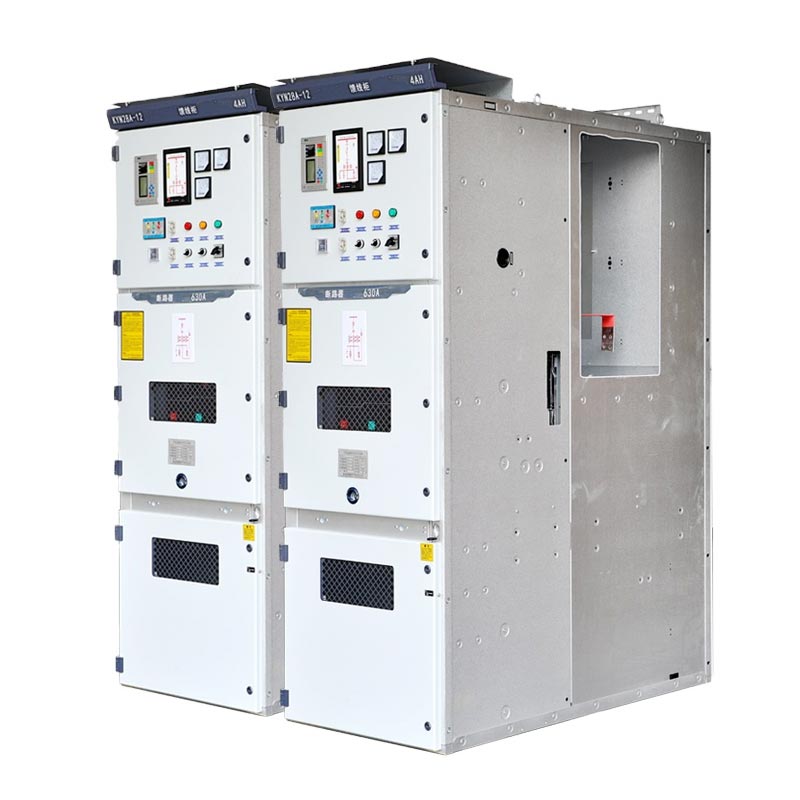

Kyn28 lülitusseade 12kv

Usune Kyn28 Switchgear 12kV on siseruumides kasutatav kõrgepinge toitejaotusseade, mille nimipinge katab 3,6 kV, 7,2 kV ja 12 kV, sobib 50/60 Hz kolmefaasiliste vahelduvvoolusüsteemide jaoks. See on tänapäevase võimsusega põhiline elektriseade ülekanne ja jaotus, tööstuslik elektrijaotus ja ärihoonete toiteallikad. Toode kasutab soomustatud metalliga suletud konstruktsiooni, mis eraldab täielikult funktsionaalsed üksused, nagu kaitselülitid, siinid, kaablid ja mõõteriistade juhtimine. See disain välistab algusest peale kaarekahjustuste leviku. See on ka varustatud väljatõmmatava vaakumkaitselülitiga käruga, mis võimaldab kiiret hooldust ja väljavahetamist ilma sulgemiseta siini alla, vastates täielikult elektrisüsteemide põhinõuetele ohutuks, stabiilseks ja tõhusaks tööks ning hooldus.

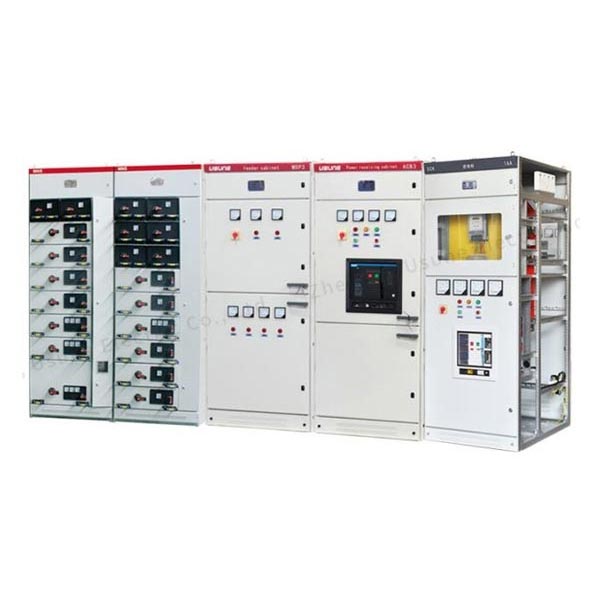

Madalpinge lülitusseade

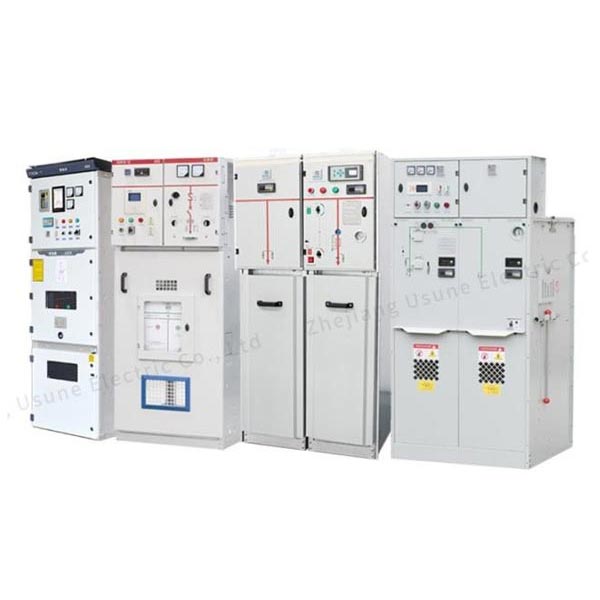

Keskpinge lülitusseade

Tehnilised põhiparameetrid

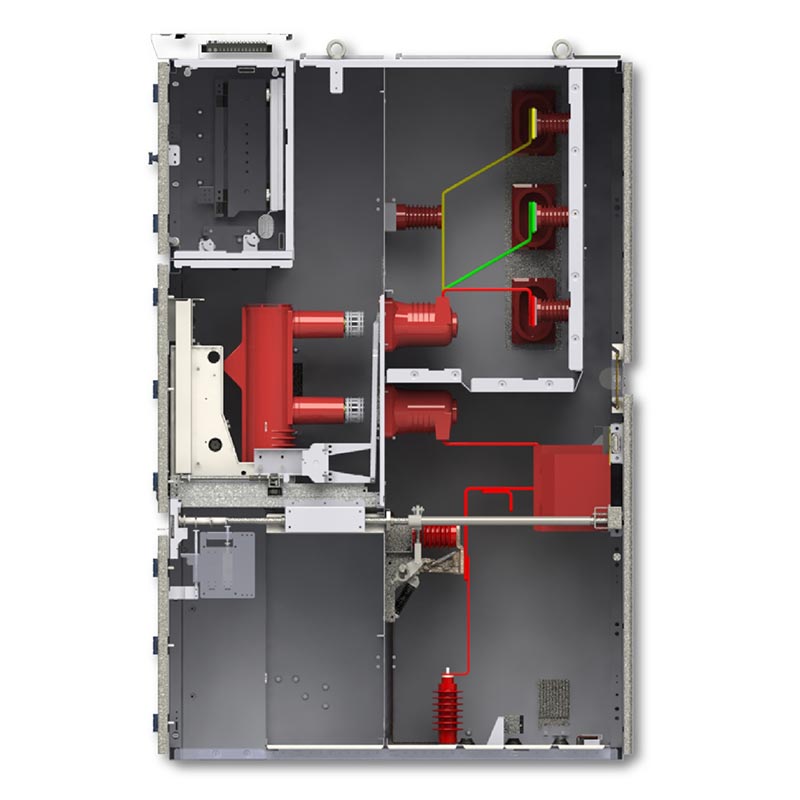

Sõltumatu sektsiooni struktuur

Kyn28 lülitusseade 12kV kasutab modulaarset sektsiooni koos metallist isolatsiooniga. Neli funktsionaalset piirkonda on täiesti sõltumatud, vältides tõhusalt rikete levikut:

1. Kaitselüliti sektsioon: paigaldab vaakumkaitselüliti käru, mis on varustatud täpsete juhistega ja blokeerimismehhanismid, et tagada käru ohutu liikumine.
2. Siiniruum: pea- ja harusiinide suletud paigutus suurepärase isolatsioonivõimega, vältides faas-faas/faas-maa lühiste oht.
3. Kaablikamber: palju ruumi, sobib mitmeahelaliste kaabliühenduste jaoks, hõlbustab kaabli paigaldamist, juhtmestikku, ja testimine.
4. Instrumendi- ja juhtimissektsioon: integreerib kaitseseadmed, mõõteriistad ja juhtahela komponendid tsentraliseeritud jälgimiseks ja kasutamiseks.
5. Rõhuvabastusseade: ülaosas on spetsiaalne rõhualandusklapp, mis võimaldab kaare kiiresti vabastada surve sisemiste rikete korral, tagades kabineti ja personali ohutuse.

Toote peamised eelised

1. Eemaldatav käsikäru disain

Kaitselüliti, PT ja isoleeriv käsikäru seeria on täielikult vahetatavad. Hoolduse ajal lihtsalt eemaldage vigane käsikäru ja suruge varukäru sisse, et kiiresti taastada toide ilma kogu siini lahti ühendamata, vähendab oluliselt elektrikatkestuse hooldusaega.

2. Põhjalik "viie ennetamise" mehaaniline blokeering:

- Hoiab ära kaitselülitite juhusliku avanemise ja sulgemise;
- Takistab kaitselüliti käsikäru eemaldamist/sisselükkamist koormuse all;
- Hoiab ära maanduslüliti juhusliku sulgemise pinge all;
- Väldib juhuslikku pinget, kui maanduslüliti on suletud;
- Väldib juhuslikku sisenemist pingestatud sektsioonidesse.

3. Optimeeritud ohutus ja hooldus

Kogu esiosa töö- ja hoolduskonstruktsioon välistab vajaduse tagumise hooldusruumi järele, säästes tõhusalt põrandapind jaotusruumis; kapis on sisseehitatud kondensatsiooniküttekeha, mis on kohandatav kõrge õhuniiskusega keskkonnas, vältides kondensatsioonist põhjustatud isolatsioonivigu.

4. Kõrge isolatsioon ja tõrkekindlus

Kyn28 lülitusseade 12kV kasutab kvaliteetseid isolatsioonimaterjale ja teaduslikult paigutatud isolatsiooni, mis saavutab kõrge isolatsioonitase. See talub tõhusalt lühiseid, liigpingeid ja muid elektrilisi rikkeid. Kombineeritud oma metallist soomuskonstruktsiooniga on sellel tugev kaarejuhtimisvõime.

Peamised rakendusliigid

1. Sissetuleva liini kapp: saab toite ülesvoolu allikatest, pakkudes toite vastuvõttu ja üldist kaitset.
2. Väljuva liini kapp: jaotab voolu koormustele, mootoritele ja muudele klemmiahelatele, pakkudes kaitset.
3. PT ja pinge mõõtekapp: jälgib süsteemi pinget ja pakub ülepingekaitset.
4. Mõõdikapp: integreerib energia mõõtmise instrumendid täpse energiatarbimise statistika jaoks.
5. Siini sektsiooni kapp: võimaldab siini sektsioonide segmenteeritud tööd, isoleerimist ja kaitset.
6. Isolatsioonikapp: tagab elektriisolatsiooni, tagades ohutu hoolduse.

Pärismaailma rakendusjuhtum

Juhtum 1: 10 kV toitejaotusprojekt suurele andmekeskusele Ida-Hiinas

Projekti nõuded: andmekeskus nõuab 99,99% toite saadavust ja null-tõrketa, väga stabiilset keskpinge elektrijaotussüsteem, et tagada katkematu toiteallikas põhikoormustele nagu serverid ja jahutusseadmed.

Lahendus: Usune Kyn28 Switchgear 12kV seadmete abil ehitati terviklik elektrijaotussüsteem, sealhulgas sissetulevad kapid, mõõtekapid, PT-kapid ja 12 väljaminekukapid. See on varustatud 40kA lühisega katkestusvõimega vaakumkaitselülitid ja intelligentsed integreeritud kaitseseadmed kiire rikke saavutamiseks isolatsioon ja täpne rikke asukoht.

Kasutustulemused: süsteem on alates kasutuselevõtust 2023. aastal toiminud tõrgeteta, 100% täpsusaste kaitsetoimingutes. Iga-aastane elektrikatkestusaeg on alla 5 minuti, mis vastab täielikult kõrgeima tasemeni andmekeskuse töökindluse toiteallika nõuded ja tõhusalt vältides kümneid eurosid majanduskahju elektrikatkestuse tõttu miljoneid dollareid.

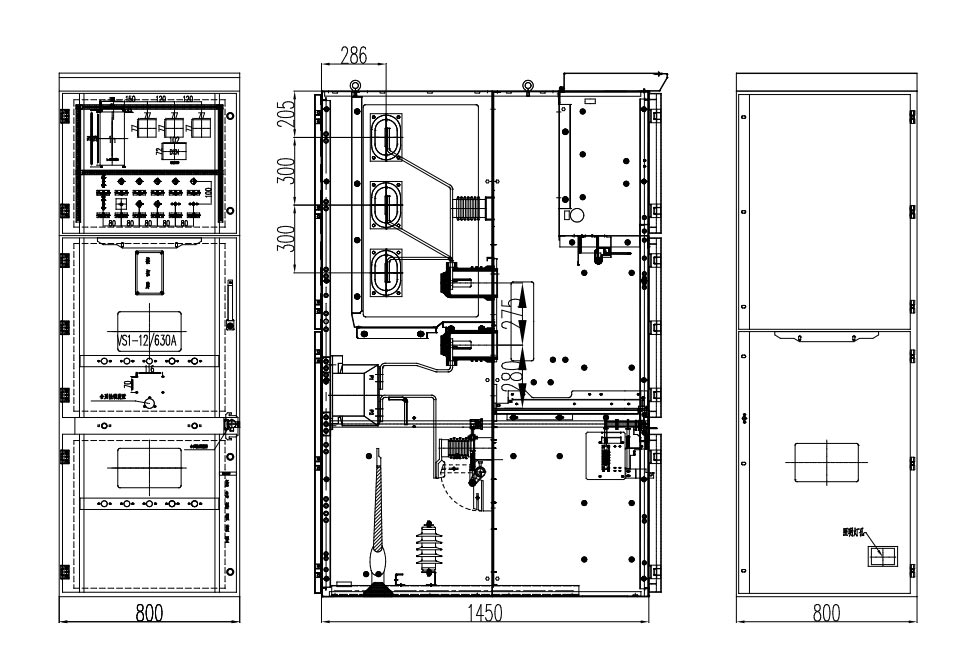

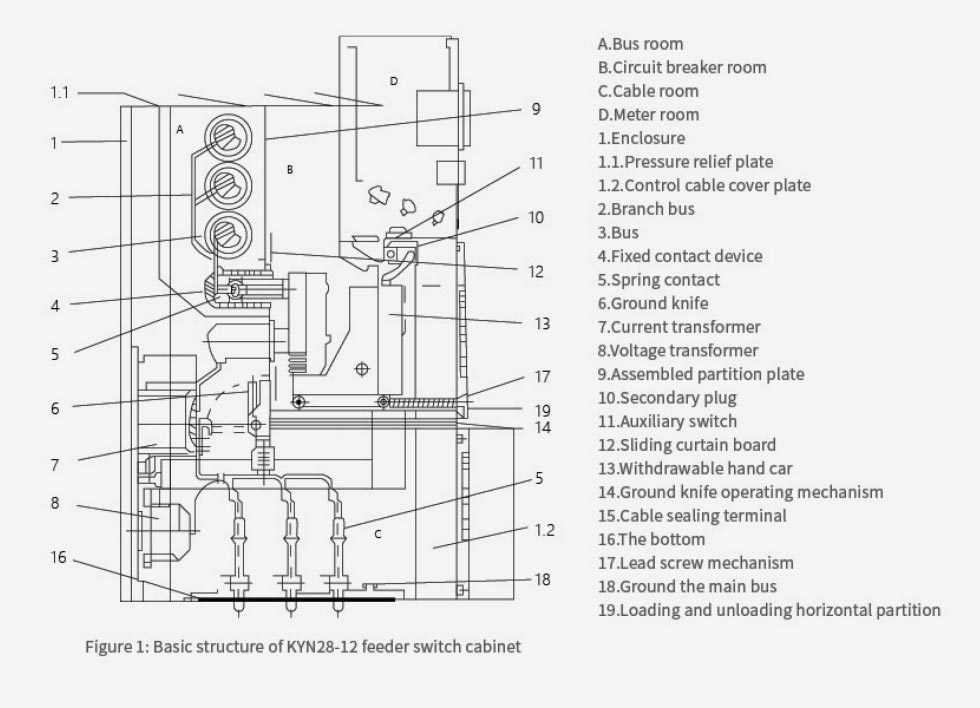

Toote välismõõde

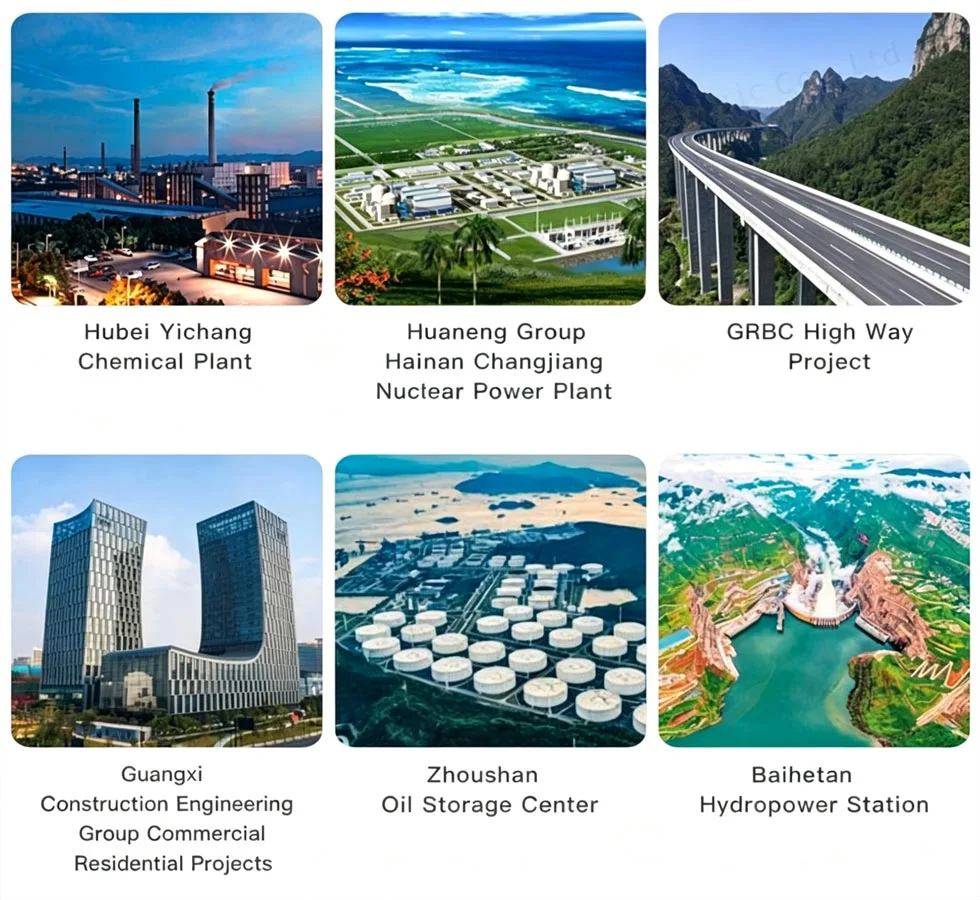

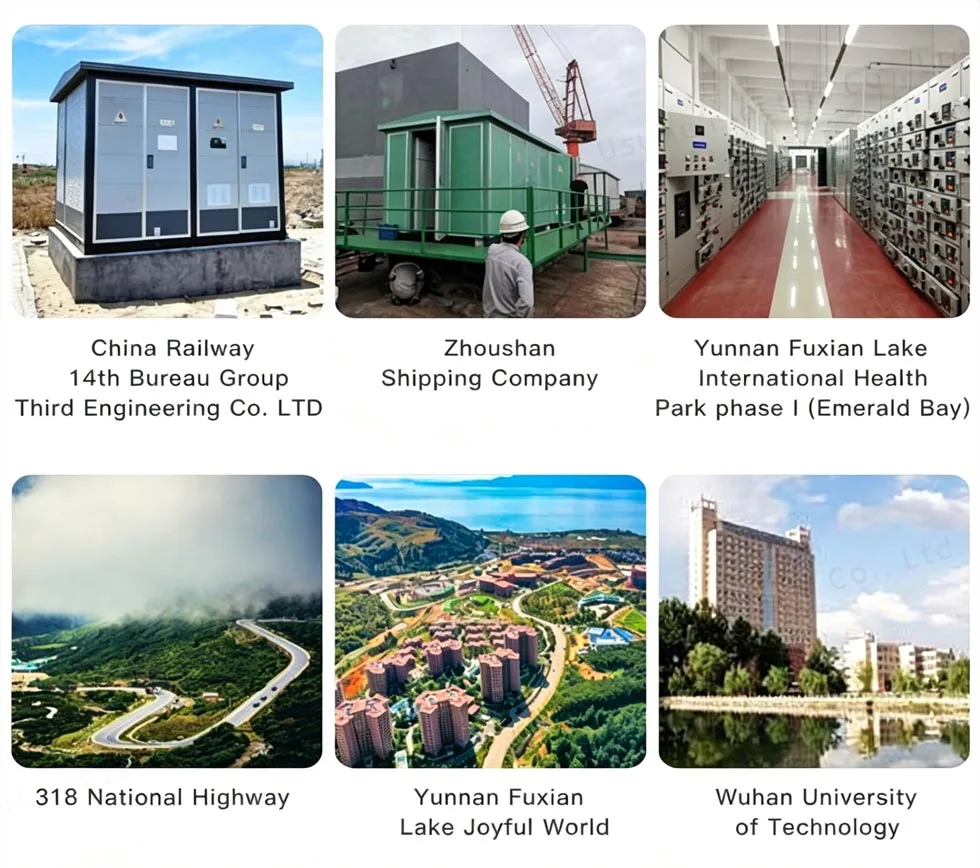

Projekti viide

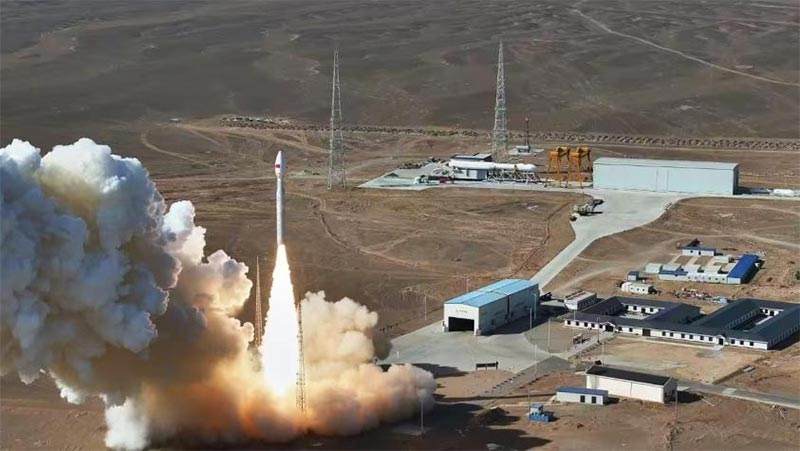

Cas-space raketi stardiprojekt

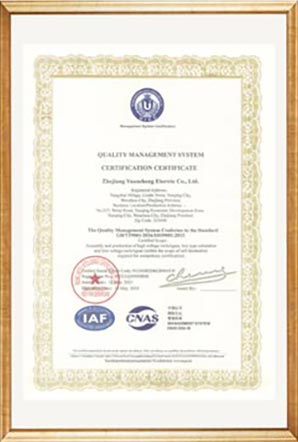

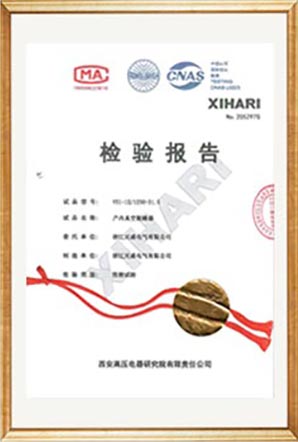

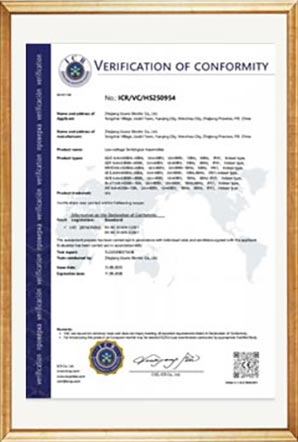

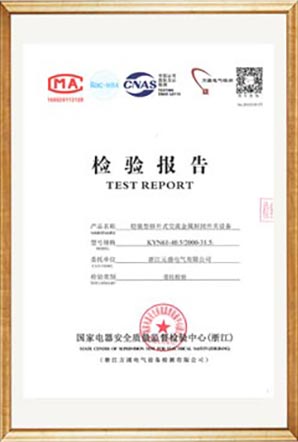

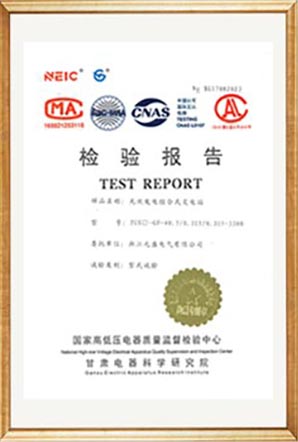

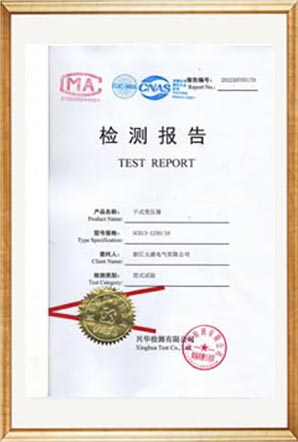

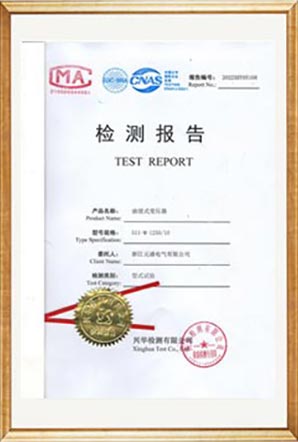

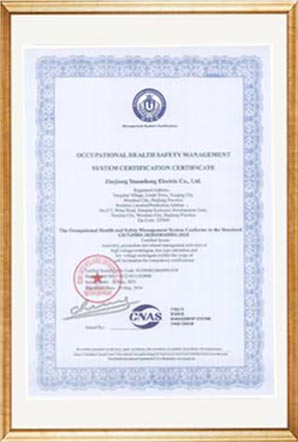

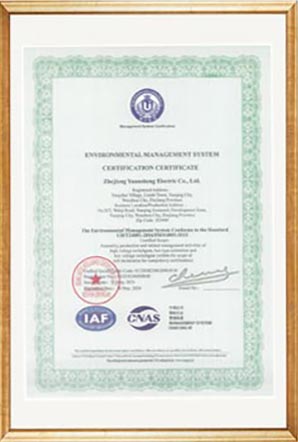

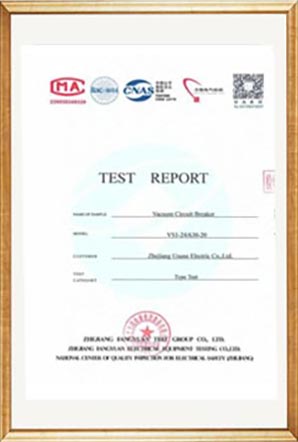

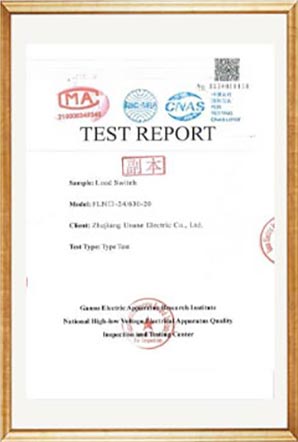

Testi aruanne

KKK-d

Q1: kas Kyn28 lülitusseadme 12kV süsteemi "viiekindel" blokeering on mehaaniliselt sunnitud blokeerimismehhanism, ja kas seda saab deaktiveerida?

Usune KYN28 lülitusseadmete "viiekindla" blokeerimissüsteemis on kasutatud puhtalt mehaanilist sundblokeeringut ilma elektrilise abiavamisahelata, välistades konstruktsiooniliselt valesti töötamise võimaluse. Ainult Professionaalsed hooldustöötajad saavad selle spetsiaalsete tööriistade abil turvalistes toitetingimustes ajutiselt avada rike ja maandus; seda ei saa tavatöö ajal avada. See vastab täielikult IEC-le ja kodumaisele võimsusele ohutusstandardeid, maksimeerides operaatorite ja seadmete ohutust.

Q2: Kas toode võib normaalselt töötada kõrge õhuniiskuse ja kõrgel kõrgusel asuvates keskkondades ning millised on eritöötlused nõutav?

Toote standardne niiskustaluvus on ≤95% päeva keskmine ja ≤90% kuu keskmine. Sisseehitatud kondensaatorkütteseade kuivatab automaatselt niiskust, toimides kergesti kõrge õhuniiskusega keskkondades. Stsenaariumide puhul, mille kõrgus on >1000 m, võib see nii olla kasutatakse koos alandamisega vastavalt energiatööstuse standarditele (ligikaudu 10% alandamist iga 1000 m kasvu kohta kõrgus merepinnast). Saadaval on ka kohandatud disainiga tugevdatud isolatsiooniversioonid, mis suurendavad roomamiskaugust ja kohtuvad ohutusnõuded kõrgel kõrgusel.
