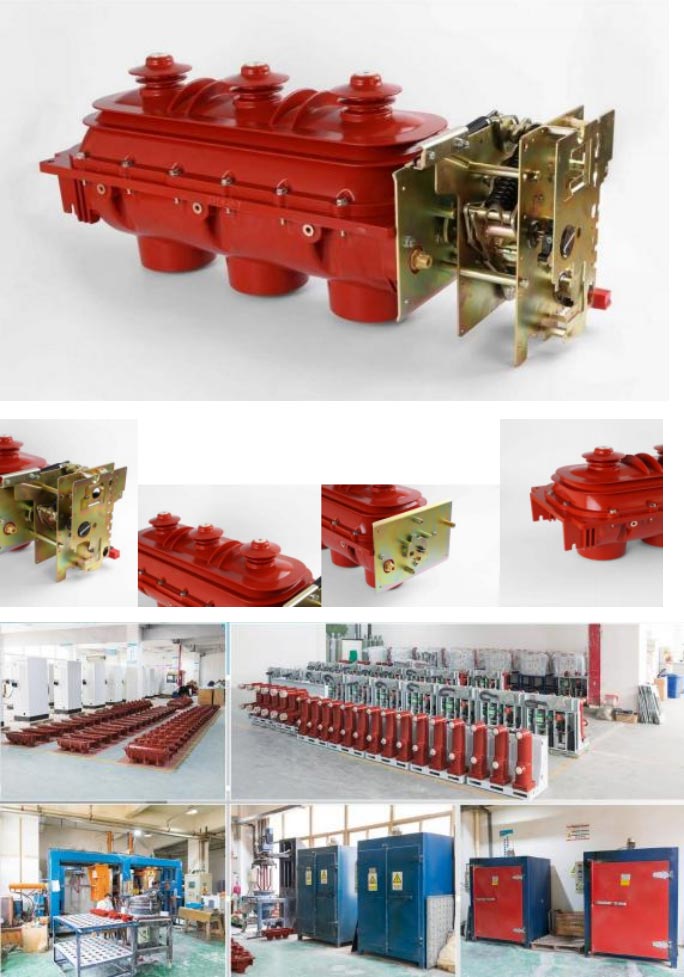

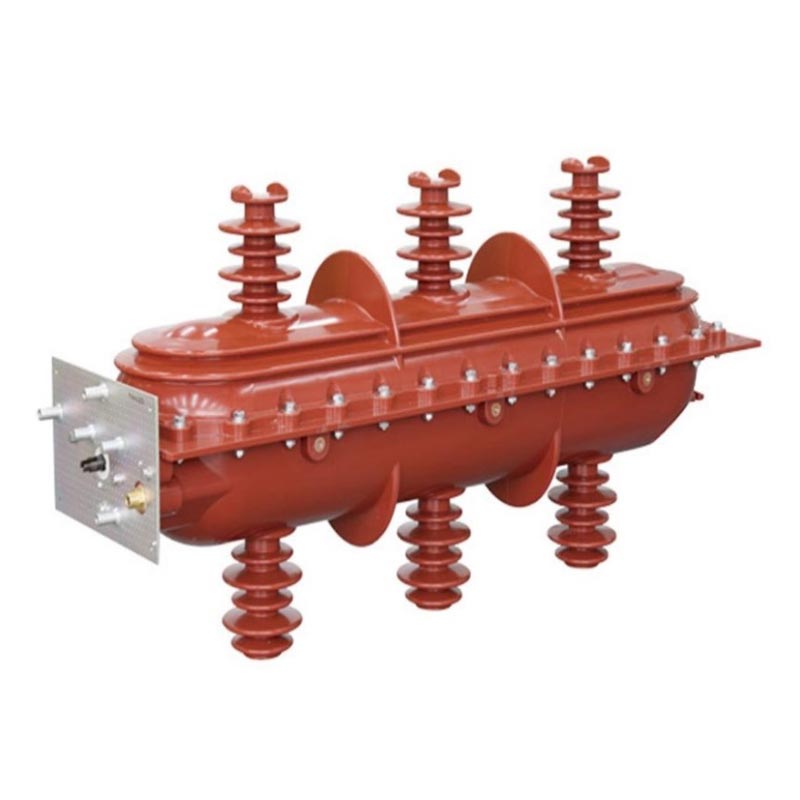

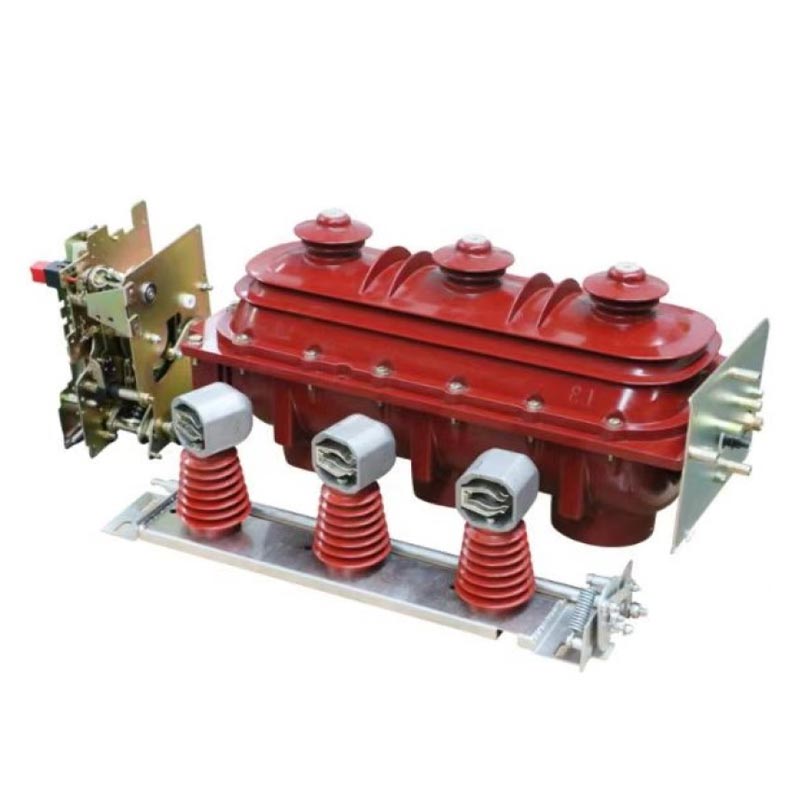

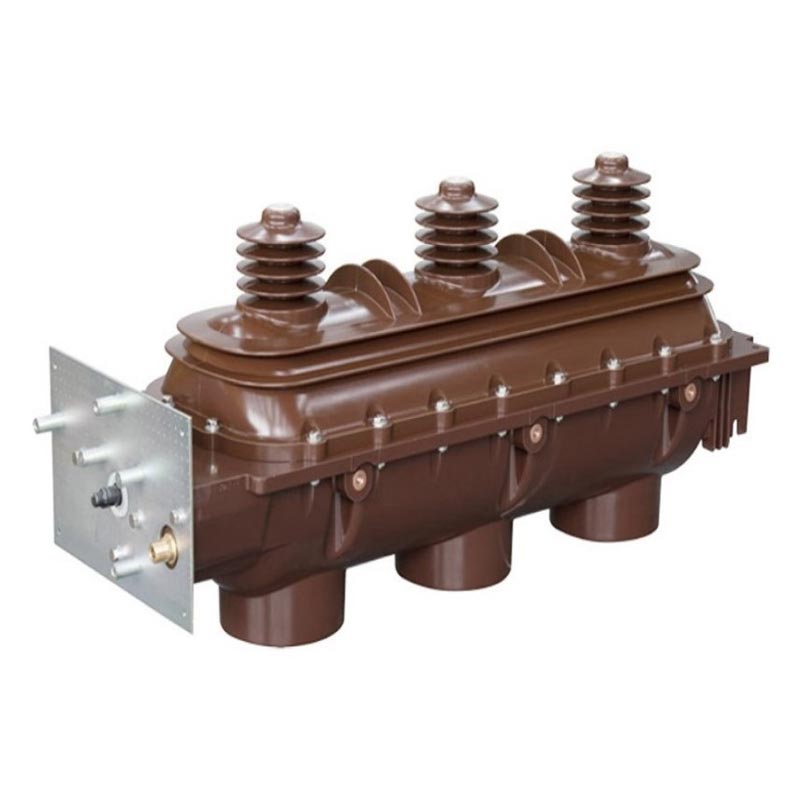

Sf6 koormuse kaitselüliti

Professionaalse kõrgepingeelektriseadmete tootjana Hiinas keskendub Usune seadmete uurimis- ja arendustegevusele ning tootmisele. kesk- ja kõrgepinge elektrijaotusseadmed, millel on standardiseeritud tehas, mis on varustatud täiustatud seadmetega tootmisliinid ja ranged kvaliteedikontrolli protsessid. FLN36-12D ja FLRN36-12D siseruumide vahelduvvoolu kõrgepinge Sf6 koormus Ettevõtte käivitatud kaitselülitid on põhitooted, mis on iseseisvalt välja töötatud kõrgetasemeliste välismaiste neeldumiste abil tehnoloogia ja selle ühendamine Hiina elektrisüsteemi tegelike töövajadustega.

Kõik Usune Sf6 koormuse kaitselülitid on läbinud põhjaliku tüübitesti ja nende jõudlus vastab täielikult GB3804 "3~63kV vahelduvvoolu kõrgepinge koormuslülitid", GB16926 "Kõrgepinge koormuslülitid-kaitsmekombinatsioonid" ja IEC60265 ja IEC60420 rahvusvahelised standardid. Tooted järgivad põhikontseptsiooni "kõik ohutuks energiakasutuseks". varustatud kolmepositsioonilise kaarkustutuskambriga ("sulgemine-avamine-maandus"), mis tagab tõhusalt ohutu ja stabiilne toite töö. Usaldusväärse kõrgepinge lülitusseadmete tarnijana pakub Usune kõikehõlmavat eelmüüki konsultatsioon ja müügijärgne teenindus, et tagada seadmete tõrgeteta töö erinevates rakendusstsenaariumides.

Rakendusala

Sf6 Load Breaker Switch sobib kolmefaasiliste vahelduvvoolu 10kV, 24kV, 36kV, 50/60Hz toitesüsteemide jaoks. See on laialdaselt kasutatakse tööstus- ja kaevandusettevõtetes, kõrghoonetes, linna elamurajoonides, alajaamades, suurtes kauplustes kaubanduskeskused, lennujaamad, metrood, haiglad ja muud elektrijaotuse stsenaariumid. Selle põhifunktsioonid on koormuse vahetamine voolu- ja rikkevool, juhtige ja kaitske liine ja jaotustrafosid, pakkudes ohutut ja stabiilset toidet sotsiaalse tootmise ja elu kõigi sektorite kaitse.

Kasutustingimused

1. Tavalised töötingimused

- Ümbritsev temperatuur: -25 ℃ kuni +40 ℃, sobib enamiku kliimatingimuste jaoks Hiinas ja teistes piirkondades.
- Kõrgus: mitte üle 2000 m, sobib enamikule linnadele ja tööstuspiirkondadele.
- Niiskus: ööpäeva keskmine suhteline õhuniiskus <95%, kuu keskmine suhteline õhuniiskus <90%; päeva keskmine aur rõhk ≤2,2kPa, kuu keskmine aururõhk ≤1,8kPa, tagades stabiilse töö niiskes keskkonnas.

2. Erilised kasutustingimused

Vastavalt riiklikule standardile GB/T11022-1999 "Ühised tehnilised nõuded kõrgepinge lülitusseadmetele ja Juhtimisseadmete standardid", peaks lülitusseade töötama tavapärastes töötingimustes. Kui kasutaja töötab tingimused ei vasta tavatingimustele (nt paigalduskõrgus üle 2000 m, ümbritseva õhu temperatuur üle normi piirid, kõrge õhuniiskus, mis põhjustab kondenseerumist jne), on vaja konsulteerida spetsialistiga tootja Usune eelnevalt, et jõuda üksmeelele ning tagada seadmete ohutu ja stabiilne töö.

Struktuursed omadused

1. Integreeritud isolatsioonistruktuur: ülemine ja alumine kest on survevaluvormitud epoksüvaiguga, moodustades suletud, gaasiga täidetud sisemine õõnsus. See tagab tõhusa isolatsiooni ja korrosioonikindluse sisemiste komponentide isoleerimine väliskeskkonnast ja stabiilse töö tagamine.

2. Kolme asendi töörežiim: ühine liikuv kontakt pöörleb, viies järk-järgult lõpule kolm tööolekut: "sulgemine", "avamine" ja "maandus". Asendid on selgelt määratletud, lülitus on usaldusväärne ja väärkasutus on tõhusalt ära hoida.

3. Kahekordne töömehhanism: kaasas on põhiline käsitsi vedruga töömehhanism ja valikuline kaugjuhtimispuldi elektriline sulgemise/avamise funktsioon. See võimaldab kasutajatel valida vastavalt oma vajadustele, tegevuse tõhususe parandamine.

4. Intelligentne jälgimine: mehhanismi karbi esikülg on varustatud SF6 manomeetri ja asendiga indikaator. Manomeetri abil jälgitakse SF6 rõhumuutusi reaalajas ja asendinäidik on otse ühendatud liikuva kontakti veovõlliga, tagades liikuva kontakti töö täiesti usaldusväärse näidu positsiooni.

5. Ohutuskaitse. Rõhuvabastusseade asub kesta tagaosas. Kui õnnetus juhtub kaarekustutuskambris ja kõrge rõhk tekib, võib ülerõhugaas eraldusseadmest läbi murda seadet ja tühjendada tahapoole, vältides ettepoole väljaviskamist ja tagades kasutajate ohutuse.

6. Usaldusväärne blokeering: Koormuslüliti ja maanduse vahel on usaldusväärsed mehaanilised blokeeringud lüliti ning maanduslüliti ja esiukse vahel (kapi toite jaotamiseks), vältides rangelt väärkasutus ja seadmete tööohutuse edasine suurendamine.

7. Tihendusvõime: kasutades spetsiaalset dünaamilist ja staatilist tihenduskonstruktsiooni, on tagatud usaldusväärne tihendus. Usune'i range tihendusprotsess tagab aastase lekkemäära, mis on tunduvalt madalam tööstusstandarditest, takistades seadmeid rike SF6 gaasilekke tõttu.

Peamised tehnilised parameetrid

Praktilised rakendusjuhtumid

Juhtum 1: elektrijaotusprojekt Hiina linnaelamurajoonis

Suur elamurajoon Ida-Hiinas koosneb 30 kõrghoonest, kus on üle 2000 majapidamise ja üks tipp võimsustarve 800kW. Esialgu kasutati tavalisi koormuslüliteid, mis kogesid sageli probleeme, nagu halvad tihendus, ebastabiilne töö ja komistamine, mis mõjutavad elanike tavapärast toiteallikat. Hiljem, pärast mitmete võrdlemist tarnijate jaoks valis kinnisvarahaldusettevõte põhitoiteallikaks Usune FLN36-12D Sf6 Load Breaker Switchi jaotuse juhtimisseadmed.

Juhtumiuuring 2: suur lennujaama toiteallika kaitseprojekt Lõuna-Hiina peamine rahvusvaheline lennujaam ülikõrged nõuded toiteallika stabiilsusele ja turvalisusele. Elektrikatkestused ei ole kriitilistel juhtudel lubatud alad, nagu terminalihoone ja navigatsioonijuhtimisruum. Lennujaam valis Usune FLRN36-12D Sf6 Load Kaitselülitid Alajaama paigaldamiseks, mis vastutavad liinide juhtimise ja kaitse eest kriitilises olukorras alad.

Brändi pühendumus

Professionaalse kõrgepingeelektriseadmete tootjana Hiinas on Usune pühendunud ülemaailmsele pakkumisele kasutajatele kvaliteetsete, töökindlate ja ohutute Sf6 Load Breaker Switch toodetega. Meie tehas uhkeldab täiustatud tootmisega seadmed ja range kvaliteedijuhtimissüsteem. Alates tooraine hankimisest kuni toote kohaletoimetamiseni, igal sammul läbib range testimise, et tagada toote kvaliteet. Usaldusväärse tarnijana ei paku me mitte ainult kõrget jõudlust tooteid, vaid ka põhjalikku müügieelset konsultatsiooni, kohapealset paigaldust, kasutuselevõttu ja müügijärgset müüki hooldusteenused, välistades kõik mured, mis kasutajatel töö ajal võivad tekkida.
