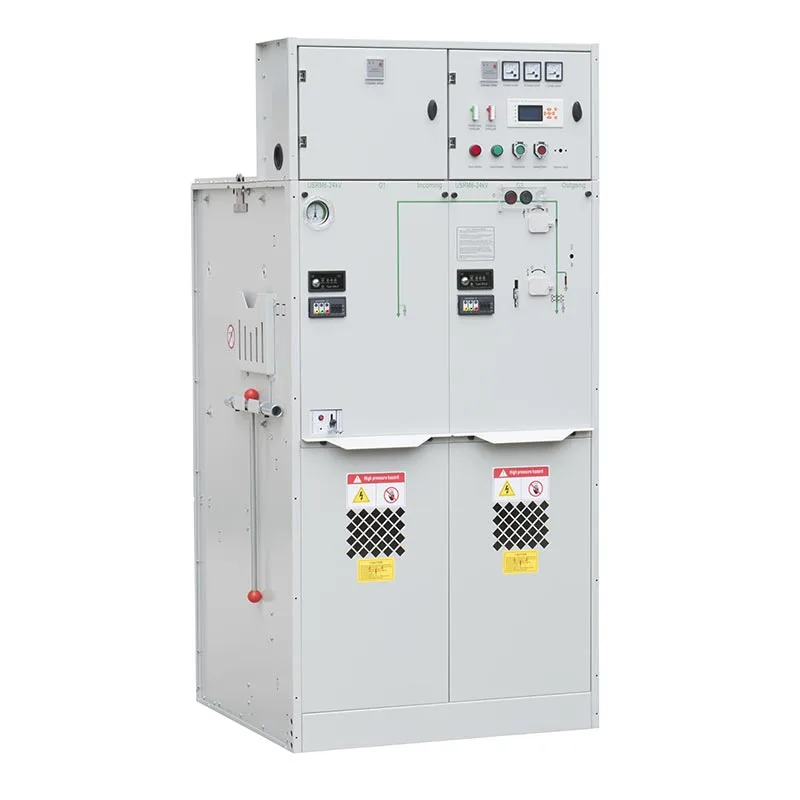

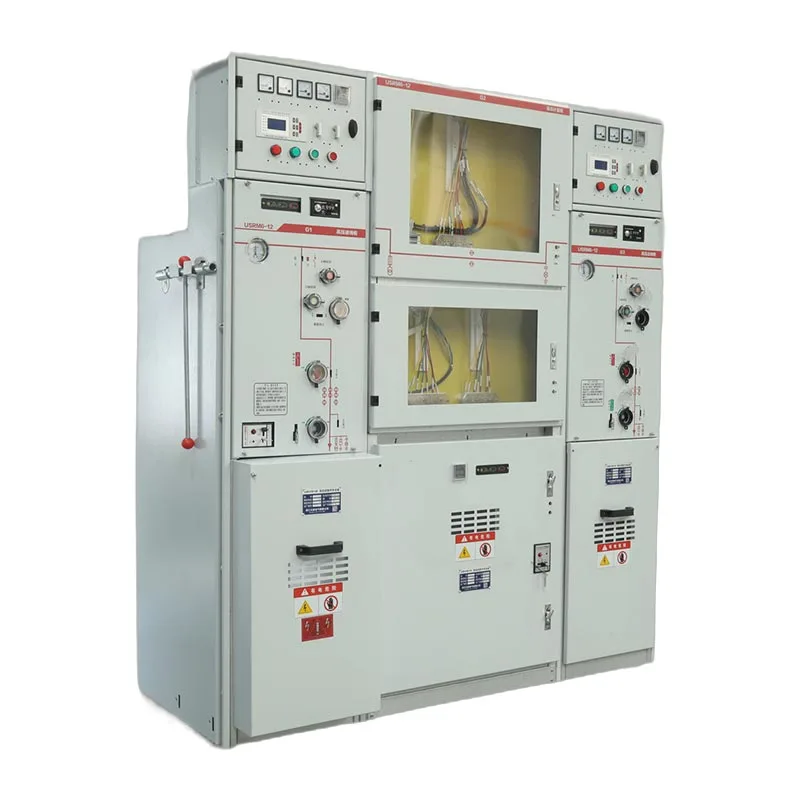

Erinevalt tavalistest jaotusseadmetest, mis sõltuvad suuresti paigalduskeskkonnast, Usune 11kv Sf6 Gis Gas Isoleeritud lülitusseade isoleerib peamised elektrilised komponendid suletud gaasikambris. Integreeritud mehaaniline blokeerimissüsteem aitab vältida valesid toiminguid, parandades nii operaatori ohutust kui ka seadmete töökindlust.
Jaotusseadmeid kasutatakse laialdaselt trafo alajaamades, tööstuslikes elektrijaotussüsteemides, ärihoonetes, infrastruktuuriprojektid ja muud 11kV keskpingerakendused, kus on ohutus, töökindlus ja lihtne töö hädavajalik.
Peamised vooluringi komponendid on suletud suletud SF6 gaasipaaki, mis vähendab otsest kokkupuudet väliskeskkonnaga keskkonnatingimused. See disain aitab kaitsta elektrikomponente tolmu, niiskuse, reostuse ja kondenseerumine, parandades pikaajalist tööstabiilsust.
Suletud konstruktsioon vähendab ka ruumivajadust võrreldes traditsiooniliste õhkisolatsiooniga jaotusseadmetega Usune 11kv Sf6 Gis gaasiisolatsiooniga lülitusseade, mis sobib kompaktsetele alajaamadele ja piiratud ruumiga elektriruumidele.
Usune 11kV SF6 GIS on konstrueeritud mitme mehaanilise kaitsega, et vältida ebaõiget töötamist. Kõik lüliteid tuleb kasutada spetsiaalse juhtkäepideme abil, tagades kontrollitud lülitusprotseduurid.
Koormuslüliti või vaakumkaitselüliti ja vastav maanduslüliti on varustatud sisemisega mehaaniline blokeering. Vajadusel saab rakendada ka täiendavat tabaluku blokeerimist, mis tagab kõrgema turvalisus hoolduse ja kasutamise ajal.
Alumist ust saab avada ainult siis, kui maanduslüliti on suletud ja koormuse katkestuslüliti on avatud asend, takistades juurdepääsu pingestatud osadele.
Maanduslülitit ei saa kasutada, kui alumine uks on avatud, mis aitab vältida ohtlikke hooldustingimusi.
Koormuslülitit ei saa sulgeda, kui maanduslüliti on suletud, ja maanduslülitit ei saa sulgeda töötab, kui koormuse katkestuslüliti on suletud.
Toiteallikaga töötamiseks tuleb esmalt sulgeda kaablikambri uks. Kolme asendi lüliti on siis juhitakse maandusasendist isolatsiooniasendisse ja lõpuks sulgemisasendisse.
Toite eraldamiseks lülitatakse kolme asendi lülitit sulgemisasendist isolatsiooniasendisse ja seejärel asendisse maandusasend, mis võimaldab ohutut juurdepääsu kaablipesale.
| Ei. | Üksused | Üksus | Koormuse katkestuslüliti seade | kombineeritud üksus | Kaitselüliti seade |
| 1 | Nimipinge | kV | 24.12 | 24.12 | 24.12 |
| 2 | Nimisagedus | Hz | 50 | 50 | 50 |
| 3 | Nimivool | A | 630 | 125 (sõltub kaitsme voolust) | 630 |
| 4 | Nimiisolatsioonitase – 1 min Sageduskindluspinge – Vahefaas, maandus | kV | 42/65 | 42/65 | 42/65 |
| Nimiisolatsioonitase – 1 min Sagedustaluvuse pinge-eralduskaugus | kV | 48/79 | 48/79 | 48/79 | |
| Nimiisolatsioonitase – 1 min Sagedustaluv pinge – Juht- ja abiahel | kV | 2/2 | 2/2 | 2/2 | |
| Isolatsiooni nimitase – Valgustusimpulsi pingetaluvus – Vahefaas, maandus | kV | 75/125 | 75/125 | 75/125 | |
| Nimiisolatsioonitase – Valgustusimpulss talub pinget ja eraldab kaugust | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nimetatud lühise taluvusvool | kA/s | 25/4 | —— | 25/4 |
| 6 | Nimetatud tipp-vastupidavusvool | kA | 63 | —— | 63 |
| 7 | Lühise nimivool | kA | 63 | Piiratud HV kaitsmega | 63 |
| 8 | Nominaalne lühise katkestusvool | kA | —— | Piiratud HV kaitsmega | 25/25 |
| 9 | Nimiülekande vool | A | —— | 1700/1400 | —— |
| 10 | Nimetatud aktiivne koormuse katkestusvool | A | 630 | —— | —— |
| 11 | Nimetatud suletud ahelaga katkestusvool | A | 630 | —— | 630 |
| 12 | Mehaaniline eluea koormuse kaitselüliti/CB | Ajad | 10000 | 10000 | 20000 |
| Mehaaniline eluea-isolatsiooni/maanduslüliti | Ajad | 5000 | 5000 | 5000 | |
| 13 | Vooluahela takistus | μΩ | ≤150 | —— | ≤150 |
| 14 | Nimetatud laadimisrõhk (20 ℃ manomeetriline rõhk) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Gaasi aastane suhteline lekkemäär | % | 0.05 | 0.05 | 0.05 |
| 16 | IP-kaitse kraadi-kapp | IP4X | IP4X | IP4X | |
| IP kaitseaste – gaasipaak | IP67 | IP67 | IP67 |
Töömehhanism kasutab vedrulaadimistehnoloogiat, et tagada stabiilne lülitusjõudlus.
Koormuslüliti-kaitsme kombinatsiooni või kaitselüliti seadme puhul tuleb vedru enne lülitamist laadida operatsiooni. Juhtkäepidet pööratakse täislaadimiseks päripäeva, millele järgneb rohelise sulguri vajutamine sulgemistoimingu lõpetamiseks nuppu.
Avamine toimub juhtkäepideme pööramisega vastupäeva.
Trafo kaitserakendustes, mis kasutavad vaakumkaitselüliteid, võib kaitselüliti välja lülitada kaitserelee ebatavaliste tingimuste ilmnemisel.
Koormuskaitselüliti-kaitsme kombinatsiooni seadmete puhul rakendub koormuse katkestuslüliti, kui kaitsme näidik töötab all liigvoolu või lühise tingimused.
Usune 11kV SF6 GIS gaasiisolatsiooniga lülitusseadmeid saab konfigureerida vastavalt erinevale keskpinge jaotusele nõuded, sealhulgas:
● Trafo kaitserakendused
● Tööstuslikud etteandesüsteemid
● Ringi peamised jaotusvõrgud
● Ärihoonete elektrisüsteemid
● Kompaktsed alajaamad
Suletud SF6 isolatsioonikonstruktsioon ja töökindel töömehhanism muudavad seadmed sobivateks rakendusteks pidev töö ja kõrged ohutusstandardid.
Usune 11kv Sf6 Gis gaasiisolatsiooniga lülitusseade on mõeldud mugavaks transportimiseks ja kohapealseks paigaldamiseks.
Seadmed on varustatud tõsterõngastega kraana transportimiseks ja neid saab teisaldada ka tõstuki seadmete abil. Erinevad moodulikombinatsioonid on kavandatud praktiliste kaalude paigutusega, et lihtsustada käsitsemist projekti ajal paigaldus.
Enne paigaldamist peaksid kliendid kontrollima seadmete seisukorda pärast transporti, sealhulgas:
● Käepideme olemasolu
● Rõhu indikaatori olek
● Mehaaniline funktsioon
● Kõik nähtavad transpordikahjustused
Enne kasutuselevõttu peaks rõhuindikaator jääma normaalsesse haljasalasse.
Ohutu ja stabiilse töö tagamiseks peab paigaldusvundament vastama järgmistele nõuetele:
● Maapinna kandevõime peab olema vähemalt 500 kg/m²
● Paigalduspind peab jääma tasane ja sile
● Kaablikanalid tuleb ette valmistada vastavalt projekti nõuetele
● Kaablikanalid peavad olema korralikult suletud, et vältida niiskuse sissetungimist

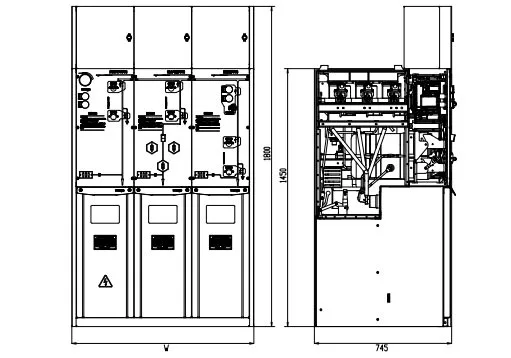

● Terasest põhjakanali mõõtmed tuleb koostada vastavalt tootja joonistele
Õige vundamendi ettevalmistamine aitab tagada täpse paigalduse, usaldusväärse kaabliühenduse ja pikaajalise varustuse esitus.
| Võrdlus | Usune 11kV SF6 GIS | Traditsiooniline AIS |
| Isolatsioonimeetod | SF6 gaasiisolatsiooniga suletud konstruktsioon | Õhuisolatsioon |
| Keskkonnakaitse | Vähem mõjutab tolm, niiskus ja saaste | Oleneb rohkem paigalduskeskkonnast |
| Ohutus | Mehaaniline blokeering ja viis turvakaitset | Kaitse sõltub tööprotseduuridest |
| Paigaldusruum | Kompaktne disain | Nõuab suuremat kliirensit |
| Hooldus | Vähendatud keskkonnahooldusnõuded | Nõuab suuremat keskkonnakaitset |
| Operatsioon | Kontrollitud lülitusjärjestus | Suurem sõltuvus operaatori kogemusest |
Klient kasutas Usune 11kV SF6 GIS-i tööstusliku elektrijaotussüsteemi jaoks, kus lülitamine on ohutu ja piiratud paigaldusruum olid peamised probleemid. Pärast paigaldamist tõstis klient esile kompaktse kapi struktuuri ja mehaaniline blokeerimine, mis muutis igapäevased lülitustoimingud kontrollitumaks ja vähendas ebakorrektsuse ohtu operatsiooni.
Trafo kaitserakenduse jaoks valis klient vaakumkaitselüliti konfiguratsiooni koos releepõhine kaitse. Kliendile oli abiks automaatne väljalülitusfunktsioon ja selge tööjärjestus reageerides ebanormaalsetele voolutingimustele, lihtsustades samal ajal rutiinset tööd.
Kohapeal töötamise ajal hindasid kliendid eriti viie turvalukusüsteemi. Nõutav järjestus vahel kaabli uks, maanduslüliti ja koormuse katkestuslüliti muutsid hooldusprotseduurid selgemaks ja aitasid vältida ohtlikke olukordi juurdepääs kaablikambrile.
Zhejiang Usune Electric Co., Ltd. on loonud tervikliku juhtimissüsteemi vastavalt ISO 9001 kvaliteedile Juhtimissüsteem, ISO 14001 keskkonnajuhtimissüsteem ja ISO 45001 töötervishoiu ja tööohutuse juhtimine Süsteem.
Rahvusvahelise turu nõuete täitmiseks on Usune keskpinge lülitusseadmete tooted läbinud asjakohased IEC ja GB standardsed tüübitestid ja kohaldatavad tooted on saanud CE-sertifikaadi. Rakendatakse ranget kvaliteedikontrolli kogu tootmis-, kontrolli- ja testimisprotsessis, et tagada globaalse elektrijaotuse usaldusväärne jõudlus rakendusi.
Mehaaniline blokeerimine hoiab ära valede lülitusjärjestuste koormuse katkestuslülitite, kaitselülitite ja maanduslülitid. See aitab kaitsta operaatoreid ja seadmeid kasutamise ja hoolduse ajal.
Enne paigaldamist peaksid kliendid kontrollima transporditingimusi, rõhuindikaatori olekut ja käepidet kättesaadavus ja mehaaniline toimivus. Kõigist kahjustustest või puuduvatest osadest tuleb viivitamatult teatada.
See sobib trafoalajaamadele, tööstusettevõtetele, ärirajatistele, infrastruktuuriprojektidele ja muud 11kV keskpinge jaotussüsteemid, mis nõuavad usaldusväärset ja ohutut tööd.
Usune ühendab endas SF6 gaasiisolatsioonitehnoloogia, mehaanilise turvablokeeringu, töökindlad töömehhanismid ja range kvaliteedikontroll, et pakkuda ohutut ja kompaktset lahendust kaasaegsetele 11kV keskpinge jaotusvõrkudele.
