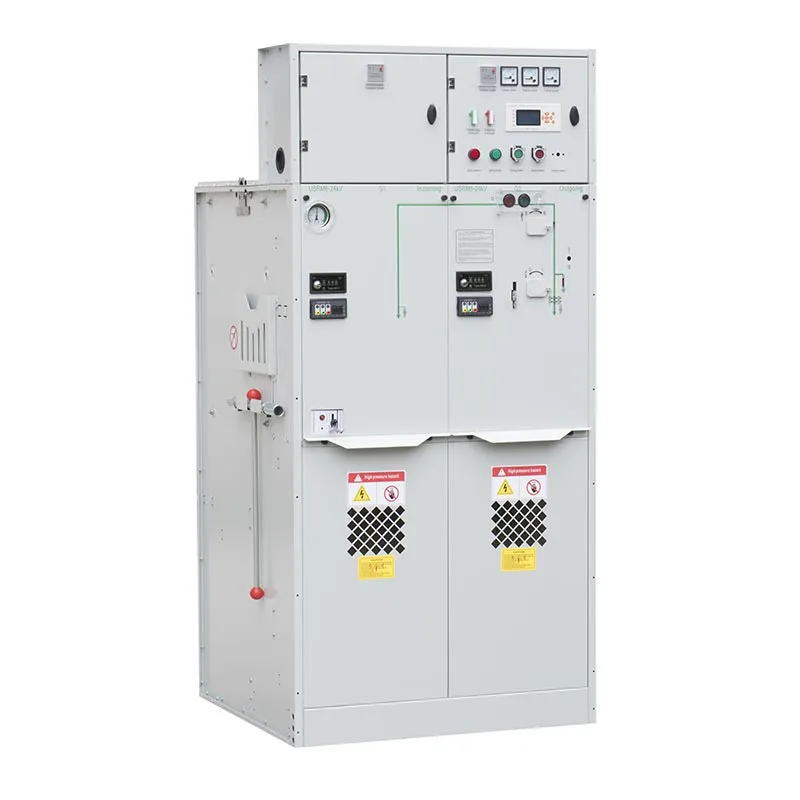

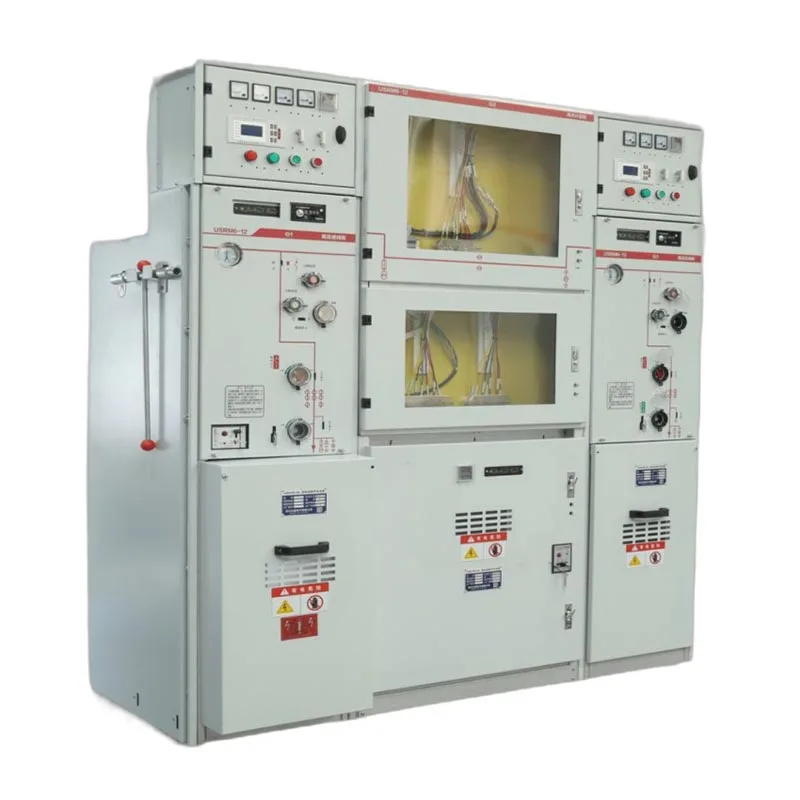

22kV SF6 GIS RMU Ring põhiseadme lülitusseadmete ostjate jaoks ei ole põhikaalutlusteks mitte ainult lülitusjõudlus, vaid ka seda, kui kiiresti on võimalik rikkeid tuvastada, kui turvaliselt pääsevad operaatorid seadmetele juurde ja kui palju on vaja hooldust nõutav kogu selle kasutusaja jooksul. Usune täidab need nõuded kõrgepinge voolu näidu, rikke kaudu indikaatorid, mikroarvuti kaitse ja survega suletud gaasisüsteem.
RMU saab varustada rikkeindikaatoritega faasidevaheliste ja faasidevaheliste rikete jaoks. Kui viga ilmneb, indikaator annab häiret, mis aitab operaatoritel tuvastada mõjutatud sektsioon ja leida rikkekoht tõhusamalt.
Seirekeskusega ühendatud jaotusvõrkude puhul saab rikketeavet edastada ka seadmele seireserver, mis võimaldab juhtimisruumil tuvastada veaala ja konkreetse asukoha ilma tuginemata täielikult käsitsi kontrolli all.
Kõrgepinge pinge indikaatorseade annab visuaalse meeldetuletuse primaarahela kontrollimiseks pingestatud. Samuti toetab see faasikontrolli, mis aitab operaatoritel enne kasutamist elektrilist olekut kinnitada.
Elektriline blokeerimisühendus ja sellega seotud magnetlukk võivad takistada kaabliruumi ukse avanemist avatud, kui sissetulev kaabel jääb pingesse, pakkudes hoolduse ajal täiendavat kaitsekihti.
Valikuline mikroarvuti kaitse-, mõõte- ja juhtimisseade asendab traditsioonilist elektromagnetreleed kaitse digitaalse jälgimistehnoloogiaga. Seda saab kasutada liinide, jaotustrafode ja muude esmaste jaoks varustus.
Süsteem võib integreerida voolu- ja pingekaitse-, mõõtmis-, häire- ja juhtimisfunktsioonid, toetades intelligentne toitehaldus ja suhtlus kliendi jälgimisvõrguga.

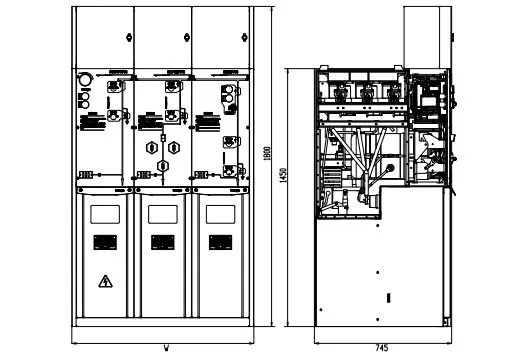

| Ei. | Üksused | Üksus | Koormuse katkestuslüliti seade | kombineeritud üksus | Kaitselüliti seade |
| 1 | Nimipinge | kV | 24.12 | 24.12 | 24.12 |
| 2 | Nimisagedus | Hz | 50 | 50 | 50 |
| 3 | Nimivool | A | 630 | 125 (sõltub kaitsme voolust) | 630 |
| 4 | Nimiisolatsioonitase – 1 min Sageduskindluspinge – Vahefaas, maandus | kV | 42/65 | 42/65 | 42/65 |
| Nimiisolatsioonitase – 1 min Sagedustaluvuse pinge-eralduskaugus | kV | 48/79 | 48/79 | 48/79 | |
| Nimiisolatsioonitase – 1 min Sagedustaluv pinge – Juht- ja abiahel | kV | 2/2 | 2/2 | 2/2 | |
| Isolatsiooni nimitase – Valgustusimpulsi pingetaluvus – Vahefaas, maandus | kV | 75/125 | 75/125 | 75/125 | |
| Nimiisolatsioonitase – Valgustusimpulss talub pinget ja eraldab kaugust | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nimetatud lühise taluvusvool | kA/s | 25/4 | —— | 25/4 |
| 6 | Nimetatud tipp-vastupidavusvool | kA | 63 | —— | 63 |
| 7 | Lühise nimivool | kA | 63 | Piiratud HV kaitsmega | 63 |
| 8 | Nominaalne lühise katkestusvool | kA | —— | Piiratud HV kaitsmega | 25/25 |
| 9 | Nimiülekande vool | A | —— | 1700/1400 | —— |
| 10 | Nimetatud aktiivne koormuse katkestusvool | A | 630 | —— | —— |
| 11 | Nimetatud suletud ahelaga katkestusvool | A | 630 | —— | 630 |
| 12 | Mehaaniline eluea koormuse kaitselüliti/CB | Ajad | 10000 | 10000 | 20000 |
| Mehaaniline eluea-isolatsiooni/maanduslüliti | Ajad | 5000 | 5000 | 5000 | |
| 13 | Vooluahela takistus | μΩ | ≤150 | —— | ≤150 |
| 14 | Nimetatud laadimisrõhk (20 ℃ manomeetriline rõhk) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Gaasi aastane suhteline lekkemäär | % | 0.05 | 0.05 | 0.05 |
| 16 | IP-kaitse kraadi-kapp | IP4X | IP4X | IP4X | |
| IP kaitseaste – gaasipaak | IP67 | IP67 | IP67 |
Kui faaside vahel või faasi ja maa vahel tekib lühis, annab tõrkeindikaator häire näidustus. Hoolduspersonal saab kasutada signaali mõjutatud sööturi tuvastamiseks ja vea vähendamiseks asukoht.
Tsentraliseeritud jälgimist vajavate projektide puhul saab tõrketeabe edastada seirekeskusesse. The jälgimisarvuti suudab kuvada vastava veaosa ja asukoha, aidates hooldusmeeskondadel vähendada tõrkeotsingu aeg ja voolu tõhusam taastamine.
SF6 kapi põhikomponendid on konstrueeritud suletud süsteemina ega vaja üldjuhul rutiini hooldus ettenähtud kasutusaja jooksul tavapärastes töötingimustes.
Gaasipaak on valmistatud roostevabast terasest, mis tagab pikaajalise korrosioonikindluse. Mehaaniline töökomponendid on paigutatud väljaspool gaasipaaki, mis teeb kontrolli, kasutamise ja komponentide vahetamise mugavam, kui on vaja teenindust.
Äärmiselt tolmu, liiva või reostusega kokkupuutuvate paigaldiste korral mehaaniliste pöörlevate osade ja määrimistingimused on soovitatavad.
USRM6-seeria kasutab survekindlat gaasisüsteemi ja ei vaja tavaolukorras spetsiaalset gaasikontrolli töötingimused.
Enne kasutamist tuleb manomeetrit kontrollida. Normaaltingimustes peaks rõhuindikaator jääma haljasalasse. Võrdlusrõhk on 0,14 MPa, kusjuures gaasirõhku hoitakse ülalpool 0,135 MPa temperatuuril 20 °C kindlaksmääratud tihendustingimustel.
Eeldatav aastane gaasilekke määr on alla 0,1%, mis toetab pikaajalist gaasitihedust.
22kv Sf6 Gis Rmu Ring põhiseadme lülitusseade on välja töötatud vastavalt IEC 298 nõuetele ja projekteeritud kasutusiga üle 30 aasta tavalistes töötingimustes.
Õhukindel lüliti disain aitab säilitada gaasitihendit kogu eeldatava hooldusperioodi vältel, vähendades vajadust gaasiga seotud sagedane hooldus ja klientide abistamine pikaajaliste tegevuskulude kontrolli all hoidmisel.
| Peamised kaalutlused | Usune 22kV SF6 GIS RMU | Tavaline RMU |
| Isolatsioon | SF6 gaasiisolatsiooniga | Oleneb seadmete disainist |
| Vea tuvastamine | Valikuline lokaalne ja kaugtõrketeade | Toetub sageli rohkem käsitsi kontrollimisele |
| Järelevalve | Digitaalne kaitse ja side olemas | Võib vajada eraldi jälgimisseadmeid |
| Ohutus | Pingesignaal ja elektriline/magnetiline blokeering | Oleneb konfiguratsioonist |
| Hooldus | Madala hooldusvajadusega suletud esmane süsteem | Hooldusnõuded on erinevad |
| Gaasipaak | Roostevabast terasest suletud paak | Oleneb ehitusest |
| Kasutusiga | Mõeldud üle 30 aasta tavatingimustes | Oleneb toote disainist ja hooldusest |
Usune 22kv Sf6 Gis Rmu Ring põhiseadme lülitusseade sobib tööstuslikesse jaotusvõrkudesse, kus on mitu söötjad vajavad usaldusväärset lülitust ja kiiret rikke tuvastamist. Abiks võivad olla rikkeindikaatorid ja digitaalsed kaitseseadmed hooldusmeeskonnad tuvastavad ebatavalised lõigud tõhusamalt.
RMU-d saab konfigureerida jaotustrafode mikroarvutikaitse- ja mõõtmisfunktsioonidega, voolu ja pinge jälgimise, häire- ja kaitsefunktsioonide pakkumine keskpingevõrgus.
Arukaid elektrijaotussüsteeme arendavatele klientidele saab RMU ühendada kaitse, mõõtmise, rikke indikatsiooni- ja sidefunktsioonid keskseiresüsteemiga, mis toetab rikke kaugtuvastamist ja tõhusam võrguhaldus.
Klient kasutas Usune 22kv Sf6 Gis Rmu Ring põhiseadme lülitusseadet mitmekordse tööstusliku ringvõrgu jaoks sissetulevad ja väljaminevad söötjad. Kasutuselevõtmisel keskendus klient sellele, kas operaatorid saavad kiiresti tuvastage mõjutatud toiteallikas, kui ilmnes faasidevahelise faasi või faasi ja maanduse rike. Integreeritud vea indikaator andis kohaliku häireteabe, aidates hoolduspersonalil enne tõrketeavet kitsendada kohapealne ülevaatus.
Trafojaotusrakenduseks valis klient RMU koos mikroarvutikaitsega ja juhtimisseade. Süsteem võimaldas digitaalset voolu- ja pingeseiret koos kaitse ja häirega funktsioonid. Klient leidis, et see konfiguratsioon on trafo töötingimuste jälgimiseks mugavam kui loota ainult tavapärasele releekaitsele.
Tsentraliseeritud jaotusjälgimist vajav klient ühendas RMU rikkeindikaatori ja digitaalse kaitse funktsioonid seirekeskusesse. Kui tõrkesignaal genereeriti, saab seireekraan tuvastada vastav rikete sektsioon, mis võimaldab operatiivmeeskonnal määrata, kus on vaja välikontrolli ja parandada tõrkeotsingu tõhusust.
Klientide jaoks, kes kasutavad RMU-d tavapärastes teenindustingimustes, vähendab suletud SF6 gaasipaak vajadust rutiinne sisehooldus. Kliendid hindavad ka väliseid mehaanilisi töökomponente, sest need võivad olla üle vaadata või vahetada mugavamalt, kui on vaja hooldust.
Zhejiang Usune Electric Co., Ltd. on loonud juhtimissüsteemid vastavalt ISO 9001 kvaliteedijuhtimissüsteemile ISO 14001 keskkonnajuhtimissüsteem ja ISO 45001 töötervishoiu ja tööohutuse juhtimissüsteem.
Erinevate rahvusvaheliste turunõuete täitmiseks on Usune keskpinge lülitusseadmete tooted läbinud asjakohased IEC ja GB standardsed tüübitestid, kusjuures kohaldatavad tooted saavad CE-sertifikaadi. Need süsteemid toetavad järjepidevat tootmiskvaliteet, toodete testimine ja tehniline vastavus keskpinge elektrijaotusprojektidele.
Jah. RMU saab varustada rikkeindikaatoritega, mis suudavad tuvastada faasidevahelisi ja faasidevahelisi rikkeid ja kohalike häireteadete pakkumine.
Jah. Kui see on varustatud vastava side- ja seiresüsteemiga, saab veateavet edastada seirekeskusesse, kus saab kuvada mõjutatud sektsiooni ja vea asukohta.
Tavalistes töötingimustes ei vaja survesulgur süsteem spetsiaalset rutiinset gaasikontrolli. The manomeetrit tuleks enne kasutamist kontrollida ja see peaks jääma tavatingimustes haljasalale.
USRM6-seeria on mõeldud normaalsetes töötingimustes üle 30 aasta pikkuseks kasutuseaks, kusjuures eeldatav aastane gaasilekke määr alla 0,1%.
USune ühendab endas SF6 suletud isolatsiooni, veanäidiku, pingestatud osa indikaatori, turvablokeeringu, digitaalse kaitse ja vähese hooldusega töö ühes keskpinge RMU lahenduses, mis muudab selle sobivaks kaasaegse rõnga jaoks võrgu- ja intelligentsed jaotusrakendused.
