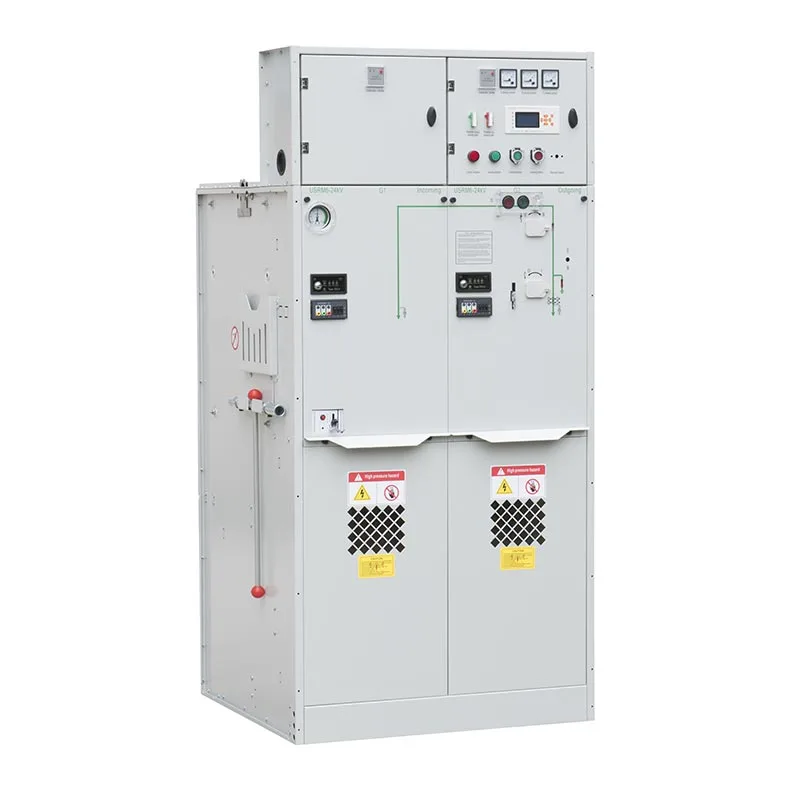

Täielikult isoleeritud ja suletud primaarahelaga, IP67 roostevabast terasest gaasipaagiga, laiendatava siinisüsteemiga ja Usaldusväärne töömehhanism, Usune 630A gaasiisolatsiooniga lülitusseade sobib tööstusettevõtetele, trafodele alajaamad, ringpeavõrgud, ärirajatised ja infrastruktuuriprojektid, kus kompaktne paigaldus, ohutus ja pikaajaline töökindlus on olulised.

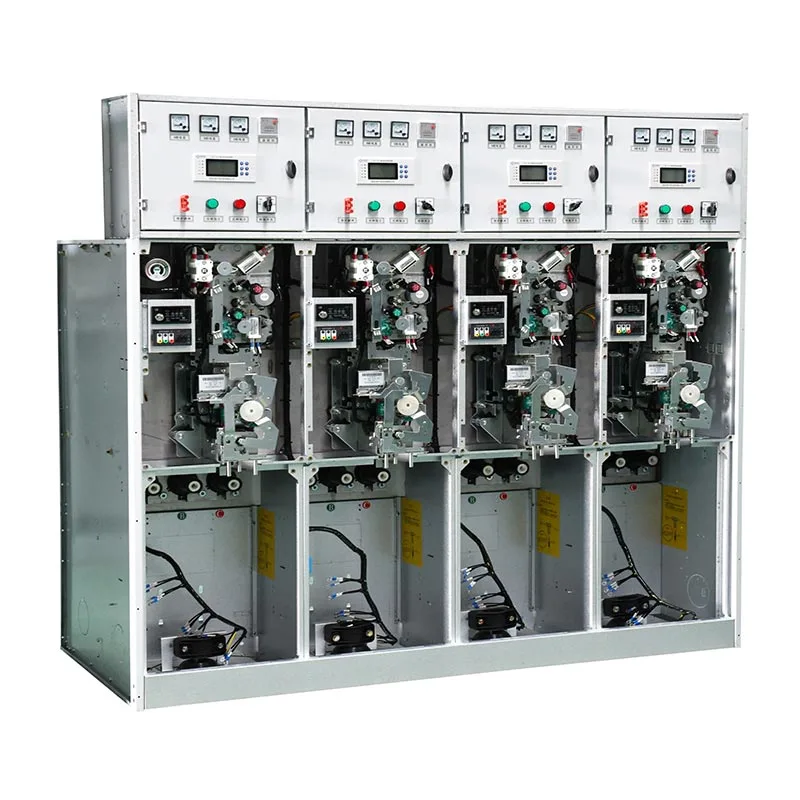

Erinevad elektrijaotusprojektid nõuavad erinevaid lülitus-, kaitse- ja mõõtmisfunktsioone. USRM6 seeria võimaldab kombineerida C, F, V, M ja PT mooduleid vastavalt tegelikule võrgukujundusele. Kuni kuus standardset funktsionaalseid üksusi saab integreerida ühte SF6 isolatsioonigaasi mahutisse, samas kui laiendatavaid seadmeid saab ühendada läbi täielikult isoleeritud ja suletud siiniühendused.
630A konfiguratsioon on mõeldud keskpinge jaotussüsteemide jaoks, mis nõuavad suuremat voolutugevust võimekust. Seda saab konfigureerida sissetulevate ja väljaminevate toite, trafoühenduste, ringvõrkude ja muu jaoks jaotuskorraldus vastavalt kliendi elektrisüsteemile.
Peamine siini ja primaarsed lülituskomponendid on suletud roostevabast terasest keevitatud gaasipaaki, millel on IP67 kaitse. See struktuur aitab isoleerida sisemisi elektrilisi komponente tolmu, vee sissepääsu, kondensaadi ja muud välised keskkonnamõjud, muutes lülitusseadme sobivaks ka nõudlikesse paigalduskeskkondadesse.
Primaarahel on suletud gaasipaagi sees ja ühendatud väliste ahelatega isoleeritud läbiviikude kaudu ja täielikult isoleeritud eraldatavad pistikud, mis vähendavad otsest kokkupuudet pingestatud komponentidega. Süsteem ka sisaldab rõhu vähendamise seadet, rõhu väljalaskekanalit ja mehaanilist blokeerimissüsteemi tegevusriske ja vältida valesid ümberlülitustoiminguid.
Usune töötab iseseisvalt välja ja kujundab USRM6 seeria vedru töömehhanismi. Mehhanism on kontrollitakse projekteerimise, tootmise ja kasutuselevõtu protsesside kaudu, et parandada mehaanilist järjepidevust, töökindlus ja pikaajaline töökindlus.
C-seade on mõeldud koormuse ümberlülitamiseks ja jaotamise juhtimiseks. See sobib sissetuleva ja väljamineva sööturi jaoks rakendused ja ringvõrgusüsteemid, kus on vaja usaldusväärset koormuse ümberlülitamist.
F-seade ühendab koormuse katkestuslüliti kaitsmetega, et pakkuda lülitus- ja kaitsefunktsioone. See on eriti sobib trafosööturi rakendustele, mis nõuavad kompaktset kaitsevarustust.
V-seade kasutab kaitselülitit rakenduste jaoks, mis nõuavad ulatuslikke lülitus- ja kaitsefunktsioone. On küll sobib toite- ja jaotuspunktidesse, kus on oluline vooluahela katkestus ja kaitse koordineerimine.
M-seade pakub spetsiaalset konfiguratsiooni elektriliste mõõtmis- ja mõõtmisnõuete jaoks. See võib olla integreeritud teiste funktsionaalsete moodulitega, et luua terviklik keskpinge jaotussüsteem.
PT seade on mõeldud siini pinge mõõtmiseks ja sellega seotud seirenõuete jaoks. Seda saab kombineerida muud moodulid vastavalt elektrisüsteemi projektile.
| Ei. | Üksused | Üksus | Koormuse katkestuslüliti seade | kombineeritud üksus | Kaitselüliti seade |
| 1 | Nimipinge | kV | 24.12 | 24.12 | 24.12 |
| 2 | Nimisagedus | Hz | 50 | 50 | 50 |
| 3 | Nimivool | A | 630 | 125 (sõltub kaitsme voolust) | 630 |
| 4 | Nimiisolatsioonitase – 1 min Sageduskindluspinge – Vahefaas, maandus | kV | 42/65 | 42/65 | 42/65 |
| Nimiisolatsioonitase – 1 min Sagedustaluvuse pinge-eralduskaugus | kV | 48/79 | 48/79 | 48/79 | |
| Nimiisolatsioonitase – 1 min Sagedustaluv pinge – Juht- ja abiahel | kV | 2/2 | 2/2 | 2/2 | |
| Isolatsiooni nimitase – Valgustusimpulsi pingetaluvus – Vahefaas, maandus | kV | 75/125 | 75/125 | 75/125 | |
| Nimiisolatsioonitase – Valgustusimpulss talub pinget ja eraldab kaugust | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nimetatud lühise taluvusvool | kA/s | 25/4 | —— | 25/4 |
| 6 | Nimetatud tipp-vastupidavusvool | kA | 63 | —— | 63 |
| 7 | Lühise nimivool | kA | 63 | Piiratud HV kaitsmega | 63 |
| 8 | Nominaalne lühise katkestusvool | kA | —— | Piiratud HV kaitsmega | 25/25 |
| 9 | Nimiülekande vool | A | —— | 1700/1400 | —— |
| 10 | Nimetatud aktiivne koormuse katkestusvool | A | 630 | —— | —— |
| 11 | Nimetatud suletud ahelaga katkestusvool | A | 630 | —— | 630 |
| 12 | Mehaaniline eluea koormuse kaitselüliti/CB | Ajad | 10000 | 10000 | 20000 |
| Mehaaniline eluea-isolatsiooni/maanduslüliti | Ajad | 5000 | 5000 | 5000 | |
| 13 | Vooluahela takistus | μΩ | ≤150 | —— | ≤150 |
| 14 | Nimetatud laadimisrõhk (20 ℃ manomeetriline rõhk) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Gaasi aastane suhteline lekkemäär | % | 0.05 | 0.05 | 0.05 |
| 16 | IP-kaitse kraadi-kapp | IP4X | IP4X | IP4X | |
| IP kaitseaste – gaasipaak | IP67 | IP67 | IP67 |
USRM6 seeria peamine eelis on selle võime kohaneda erinevate jaotusvõrgu struktuuridega. Kliendid saab kasutada C-plokke koormuse ümberlülitamiseks, F-plokke trafo kaitseks, V-plokke, kus kaitselüliti kaitse on nõutavad ja M või PT ühikud, kui on vaja mõõtmist ja pinge mõõtmist.
Rõnga põhivõrgu rakenduste jaoks saab erinevaid mooduleid kombineerida, moodustades rõnga peakapi. Kui tulevane laienemine Täielikult isoleeritud ja suletud siiniühendused võimaldavad ühendada täiendavaid seadmeid ilma vooluvõrku muutmata põhiline lülitusseadmete platvorm.
Roostevabast terasest gaasipaak pakub IP67 kaitset, aidates vältida tolmu ja vee sattumist primaarpaaki varustuskamber. Suletud konstruktsioon pakub ka lühiajalist kaitset üleujutuse ja kondenseerumise eest.
See disain on väärtuslik tööstusettevõtetes, maa-aluste alajaamade ja muudes kohtades, kus niiskus, tolm või keskkonna saastumine võib mõjutada tavalisi elektriseadmeid.
| Peamised kaalutlused | Usune 630A gaasiisolatsiooniga lülitusseade | Tavaline õhuisolatsiooniga lülitusseade |
| Esmane ahel | Täielikult suletud gaasipaaki | Rohkem kokku puutunud ümbritseva keskkonnaga |
| Kaitse | IP67 gaasipaak | Oleneb rohkem paigaldustingimustest |
| Seadistamine | C/F/V/M/PT modulaarne kombinatsioon | Tavaliselt fikseeritud kapi konfiguratsioon |
| Laienemine | Laiendatav isoleeritud siiniühendus | Võib vajada täiendavat paigaldusruumi |
| Paigaldamine | Kompaktne struktuur | Üldiselt nõuab suurem kliirens |
| Kohanemisvõime keskkonnaga | Vähendatud tolmu ja niiskuse mõju | Oleneb rohkem ümbritsevatest tingimustest |
| Ohutus | Suletud primaarahel ja mehaaniline blokeering | Kaitse sõltub seadme struktuurist |
Mitme toite- ja trafoühendusega tehastes saavad kliendid kombineerida C-, F- ja V-seadmeid vastavalt erinevad vooluringi funktsioonid. Modulaarne struktuur lihtsustab süsteemi konfigureerimist, samas kui suletud primaarne vooluahel toetab usaldusväärset tööd tööstuslikes keskkondades.
Kui paigaldusruum on piiratud, võimaldab kompaktne gaasiisolatsiooniga konstruktsioon lülitamist, kaitset ja mõõtmist funktsioonid integreerida väiksema jalajäljega. M- ja PT-üksusi saab lisada, kui projekt nõuab pühendumist mõõtmisfunktsioonid.

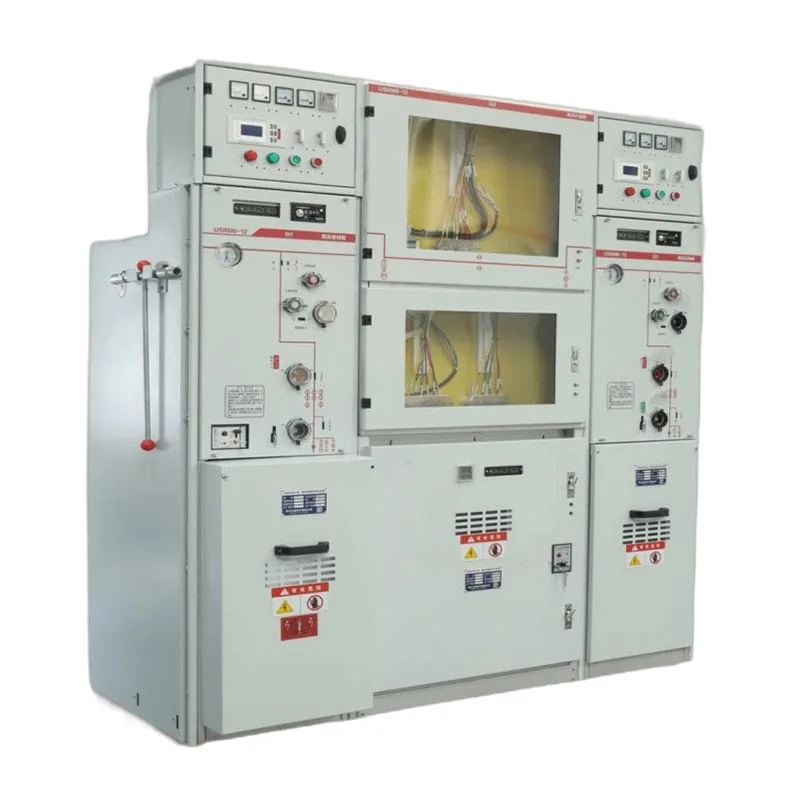

Rõngavõrgurakenduste jaoks saab mitut funktsionaalset moodulit kombineerida, moodustades rõnga peakapi. The laiendatav siinisüsteem pakub täiendavat paindlikkust, kui jaotusvõrk vajab edaspidist laiendamist.
Tootmisklient valis keskpinge jaotuse uuendamiseks Usune 630A gaasiisolatsiooniga lülitusseadme. The klient on keskendunud kompaktsele paigaldusele, usaldusväärsele toimimisele ja tulevasele laienemisele. Peale taotlemist klient hindas modulaarset C/F/V/M/PT konfiguratsiooni, mis lihtsustas süsteemi integreerimist ja parandas ruumi kasutamine.
Rõnga peajaotusprojekti jaoks nõudis klient paindlikke lülitus- ja kaitsefunktsioone. USRM6 seeria vastas nõuetele laiendatavate moodulite kombinatsioonide ja isoleeritud siiniühenduste kaudu. Klient tunnustas selle stabiilset toimimist, kompaktset disaini ja mugavat süsteemi laiendamise võimalust.
Kõrge niiskusega keskkonnas töötav klient valis Usune gaasiisolatsiooniga lülitusseadme selle IP67 tõttu suletud gaasipaagi disain. Klient hindas täiustatud kaitset niiskuse, kondensaadi ja välise eest saastumist, aidates vähendada hooldusvajadusi.
Zhejiang Usune Electric Co., Ltd. on loonud juhtimissüsteemid vastavalt ISO 9001 kvaliteedijuhtimissüsteemile ISO 14001 keskkonnajuhtimissüsteem ja ISO 45001 töötervishoiu ja tööohutuse juhtimissüsteem.

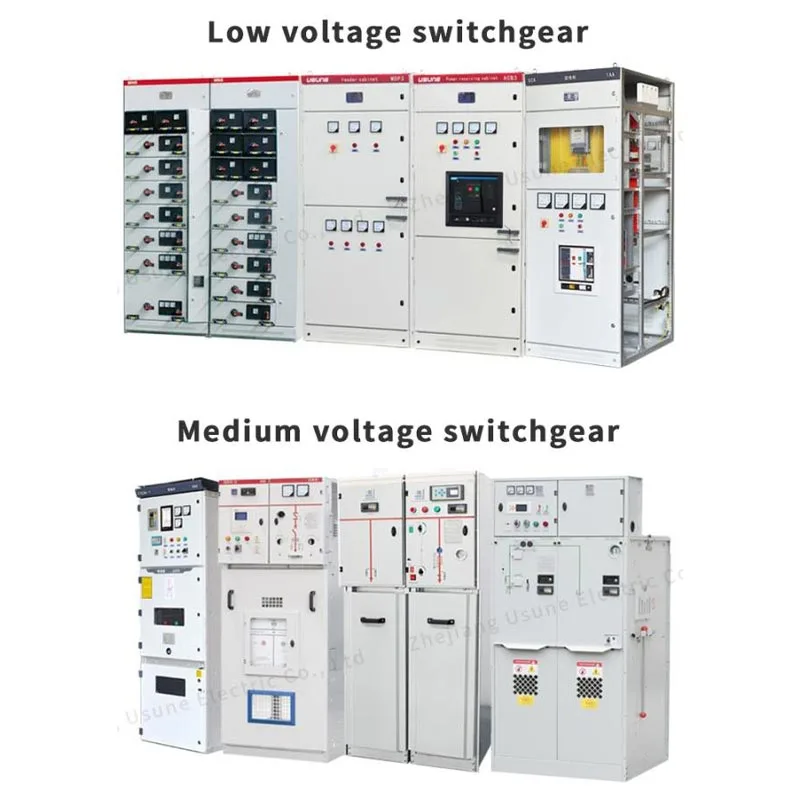

Erinevate rahvusvaheliste turunõuete täitmiseks on Usune keskpinge lülitusseadmete tooted läbinud asjakohased IEC ja GB standardsed tüübitestid, kusjuures kohaldatavad tooted saavad CE-sertifikaadi. Need sertifikaadid ja kvaliteet juhtimissüsteemid toetavad ühtlast tootmiskvaliteeti ja pakuvad klientidele dokumentatsiooni tehnilisel ajal hindamine ja projektide hanked.
Zhejiang Usune Electric Co., Ltd. ühendab modulaarse lülitusseadme disaini, täielikult suletud IP67 gaasiisolatsiooni, paindlik funktsionaalsed konfiguratsioonid ja kvaliteedijuhtimine, et pakkuda usaldusväärseid keskpinge jaotuslahendusi.
Klientidele, kes ostavad 630A elektripaneeli gaasiisolatsiooniga lülitusseadmeid, võib Usune pakkuda sobivaid konfiguratsioone vastavalt lülitusfunktsioonidele, kaitsenõuetele, mõõtmisvajadustele, siinide paigutusele ja paigaldusele tingimused. See võimaldab klientidel ehitada oma tegeliku võimsuse järgi kompaktse ja paindliku lülitussüsteemi levitamise nõuded.
630A viitab jaotusseadme nimivoolu konfiguratsioonile. Tegelik töövool, pingetase ja elektriline konfiguratsioon tuleks valida vastavalt kliendi jaotussüsteemile ja projektile nõuetele.
Süsteem toetab C-koormuslülitit, F-koormuslülitit + kaitsme kombinatsiooni, V-kaitselülitit, M Mõõteseade ja PT siini PT seade. Neid mooduleid saab kombineerida vastavalt vajalikule võimsusjaotusele funktsioonid.
Ühes SF6 isolatsioonigaasi mahutis saab moodustada kuni kuus standardmoodulit. Samuti on laiendatavad konfiguratsioonid saadaval täielikult isoleeritud ja suletud siinipistikute kaudu.
Gaasipaagil on IP67 kaitseaste, mis aitab kaitsta primaarahelat tolmu, vee sissepääsu eest, kondensatsioon ja lühiajalised üleujutused.
