630a Sf6 Ring põhiseade
  • 630a Sf6 Ring põhiseade630a Sf6 Ring põhiseade
  • 630a Sf6 Ring põhiseade630a Sf6 Ring põhiseade
  • 630a Sf6 Ring põhiseade630a Sf6 Ring põhiseade

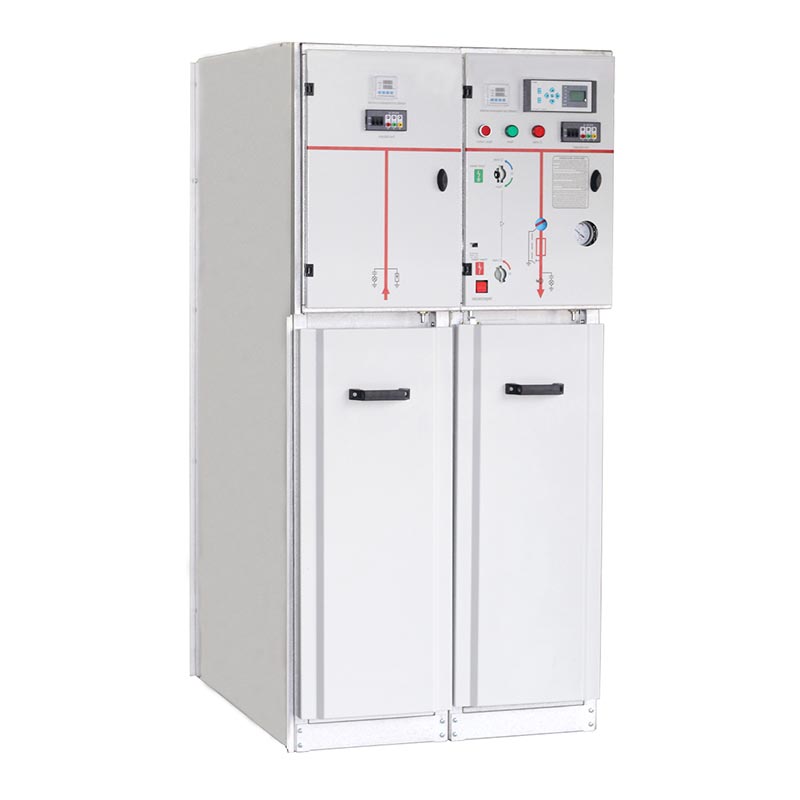

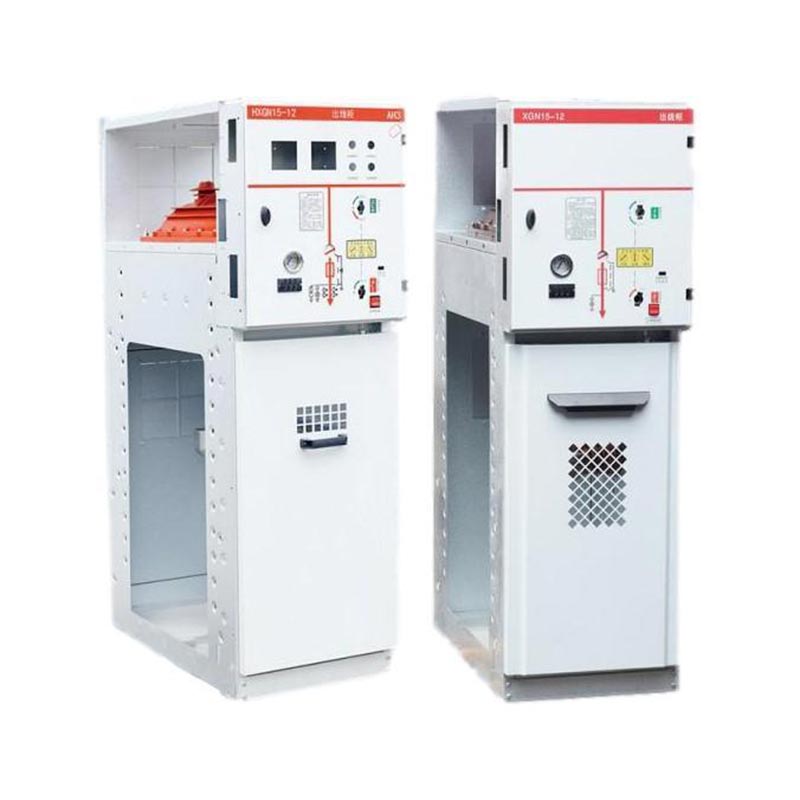

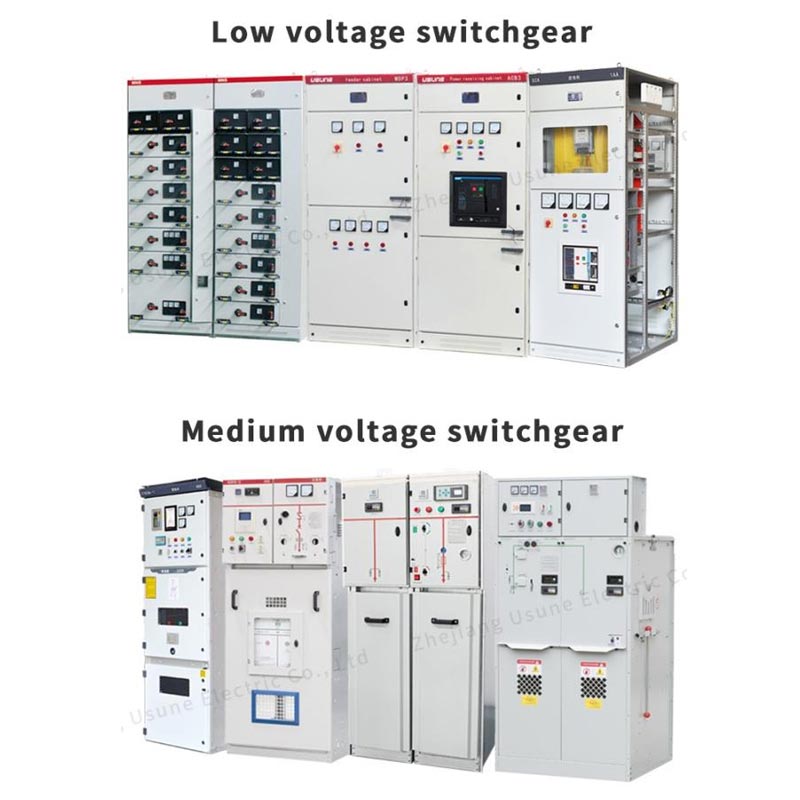

630a Sf6 Ring põhiseade

Professionaalse tootjana, kellel on paljude aastate kogemused elektriseadmete uurimis- ja arendustegevuse ning tootmise alal, on USUNE turule toonud HXGN15-12 karbikujulise fikseeritud metallist suletud 630a Sf6 Ring põhiseadme (SF6 RMU), mis on spetsiaalselt ette nähtud vahelduvvoolu 50/60 Hz toitesüsteemide jaoks, mille nimipinged on 12 kV, 23 kV ja 24 kV. Kasutades südamiku isolatsiooni ja kaarekustutusvahendina SF6 gaasi, on tootel kompaktne struktuur, kerge kaal, suurepärane isolatsioonivõime ja hooldusvaba töö, mistõttu on see laialdaselt rakendatav erinevates tööstuslikes ja tsiviilotstarbelistes toiteallika stsenaariumides. Usaldusväärse tarnijana, kelle juured on Hiinas, tugineb USUNE standardiseeritud tehastele ja rangele kvaliteedikontrollisüsteemile, et tagada toote stabiilsus ja ohutus, pakkudes kvaliteetseid toitejaotuslahendusi kasutajatele kogu maailmas.

USUNE 630a Sf6 Ring põhiseade on suure jõudlusega keskpinge toitejaotusseade iseseisvalt välja töötanud ja tootnud Zhejiang Yousi Electric Co., Ltd. (professionaalne tootja, kes integreerib teadus- ja arendustegevuse, elektriseadmete tootmine ja müük). Sellel tootel on kasti tüüpi fikseeritud metallist suletud konstruktsioon, kasutades SF6 gaas isolatsiooni- ja kaarekustutusainena. Varustatud SF6 gaasiisolatsiooniga lülituskaitsmetega, kasutatakse seda peamiselt sekundaarsetes jaotusvõrkudes maksimaalse nimipingega 36kV ja nimivooluga 630A, täiesti kohandatav AC 50/60Hz toitesüsteemide toitenõuetele.

Hiina elektriseadmete tööstuse juhtiva tarnijana järgib USUNE kvaliteetset tootmisfilosoofiat. See 630A SF6 rõnga põhiseade on toodetud ettevõtte standardiseeritud tehases, kus on range kvaliteedikontroll. rakendatakse kogu protsessi vältel komponentidest valmistooteni, tagades toote töökindluse ja järjepidevus.

630a Sf6 Ring Main Unit630a Sf6 Ring Main Unit

Toote põhiomadused

1. Kompaktne ja kerge disain

Põhiseade 630a SF6 Ring on kompaktne ja kerge disainiga, säästes tõhusalt paigaldusruumi transpordi- ja paigalduskulude vähendamine. Epoksiidvaigust kest tagab tiheda tihendi, muutes selle sobivaks piiratud ruumiliste stsenaariumide jaoks, nagu väikesed masinaruumid ja kokkupandavad alajaamad, täiustades kohapeal rakenduse paindlikkus.

2. Suurepärane isolatsioon ja kaare summutamine

Suletud korpus on täidetud SF6 gaasiga, mis tagab suurepärase isolatsiooni ja kaare summutamise. On küll väga vastupidav niiskusele ja reostusele, võimaldades stabiilset tööd karmides keskkondades ja peaaegu hooldusvaba töö, mis vähendab oluliselt hilisemaid hoolduskulusid.

3. Lihtne kasutamine ja lihtne paigaldamine

630a SF6 Ring põhiseadmel on esiotsa kaabliühenduse disain, kus kõik juhtimisfunktsioonid on tsentraliseeritud esipaneel, mis lihtsustab tööprotsessi ning hõlbustab kasutamist ja silumist. Selle kerge ja kompaktne disain muudab paigaldamise tõhusamaks, võimaldades pärast paigaldamist kiiret kasutuselevõttu.

4. Külluslikud tarvikud

Erinevate tarvikute, näiteks releede, trafode ja liigpingepiirikute jaoks saab varustada erinevaid tarvikuid erinevate elektrijaotusstsenaariumide funktsionaalsed nõuded, suurendades toote kohandatavust ja praktilisust.

Kohaldatavad stsenaariumid

USUNE 630a SF6 rõnga põhiseadet kasutatakse laialdaselt tööstus- ja tsiviilkaablivõrkudes ning toiteallika terminalides. See sobib eriti hästi väikestele sekundaaralajaamadele, lülitusjaamadele, linna elamute elektrijaotustele, tööstus- ja kaevandusettevõtted, kaubanduskeskused, lennujaamad, metrood, tuuleenergia tootmine, haiglad, staadionid, raudteed ja muud kohad, mis pakuvad erinevate stsenaariumide jaoks usaldusväärset toiteallikat.

Kasutustingimused

Stabiilse ja ohutu töö tagamiseks on sellel rõnga põhiseadmel järgmised ranged keskkonnanõuded:

- Kõrgus: ≤1000mm
- Ümbritsev temperatuur: -35℃~45℃
- Suhteline õhuniiskus: päeva keskmine mitte üle 95%; kuu keskmine mitte üle 90%
- Seismiline vastupidavus: Seismiline intensiivsus ei ületa 8 kraadi
- Keskkonnanõuded: asukohad, kus ei esine tugevat vibratsiooni, lööke, tulekahju, keemilist korrosiooni ega plahvatusohtu.

Tehnilised parameetrid

S/N Nimi Üksus Väärtus
1 nimipinge kV 12 24 36
2 nimivool A 630 630 630
3 nominaalne suletud ahela katkestusvool A 630 630 630
4 hinnatud koormuse katkestusvoolule A 630 630 630
5 nominaalne lühiajaline vastupidavusvool kA 16 16 16
6 nominaalne tipptaluvusvool kA 40 40 40
7 nominaalne lühise tekitav vool kA 40 40 40
8 nimivõimsuse sageduse taluvuspinge Faas-faasi ja faas-maa kV 28 50 70
9 üle isolatsioonikauguse kV 32 60 80
10 nimipinge pikselöögile Faas-faasi ja faas-maa kV 75 125 170
11 üle isolatsioonikauguse kV 85 145 195
12 nimiülekandevool A 630 630 630
13 mehaaniline vastupidavus ops M1 1000 M1 1000 M1 1000
14 elektriline vastupidavus ops E1 E1 E1
15 SF6 gaasi rõhk (20 ℃) baar 0.5 0.5 0.5
16 aastane lekkemäär ≤% 0.5 0.5 0.5
17 korpuse kaitseaste IP3X IP3X IP3X

Lülitusseadmete struktuur ja konfiguratsioon

630a Sf6 Ring Main Unit

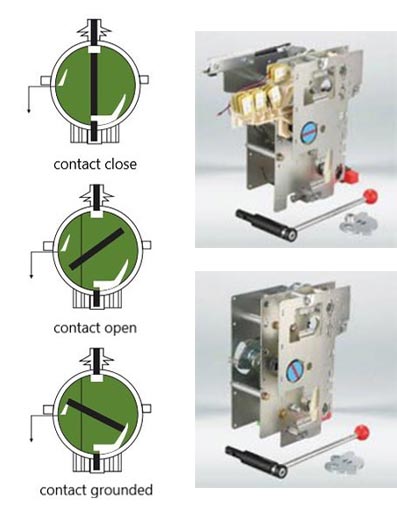

Töömehhanism

(1) Kahefunktsiooniline ühe vedruga töömehhanism: tüüp K

Lülitusfunktsiooni juhitakse iseseisvalt kangi või mootoriga.
Maanduslüliti funktsioon avaneb ja sulgub iseseisvalt juhthoova abil ning tööenergia on varustatud survevedruga, mis vabastatakse kontakti sulgemiseks või lahtiühendamiseks.

(2) Kahefunktsiooniline topeltvedruga töömehhanism: tüüp A

Lülitusfunktsiooni juhib iseseisvalt hoob või mootor ning tööenergia annab a survevedru, mis vabastatakse kontakti sulgemiseks. Iseseisev avamis- ja sulgemisoperatsioon nupuga (0) või väljalülitusseade või šundi väljalülitusseade.
Maanduslüliti funktsioon töötab iseseisvalt juhthoova abil ja tööenergiat annab a survevedru, mis vabastatakse kontakti sulgemiseks või lahtiühendamiseks.

(3) Valikulised komponendid

Üks elektriline töö: AC 220V 110V; DC 220v 110v
Abilüliti
Üks šundi väljalülitusmähis (A-tüüpi mehhanism) : AC 220V 110V; DC 220v 110v
Kaitsme kaitseb lisaindikaatori lülitit
Maandusvea indikaator

630a Sf6 Ring Main Unit

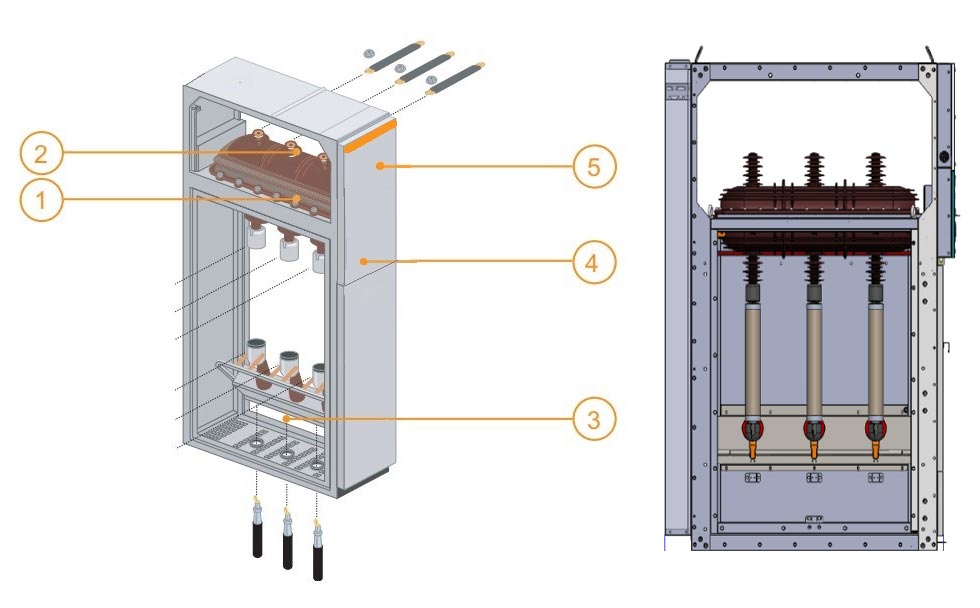

Lülitite ja kaitsmete kaitsekilbid

1 Lüliti lüliti ja maanduslüliti SF6-ga täidetud korpuses.
2 Siinid kõik samas horisontaaltasapinnas, võimaldades seega hilisemat jaotuskilbi pikendamist ja ühendamist olemasolevate seadmetega.
3 Ühendus on juurdepääsetav eest, ühendus alumise lüliti ja maanduslüliti klemmidega või alumise kaitsmehoidikuga. See sektsioon on varustatud ka maanduslülitiga, mis asub kaitseplokkide MV-kaitsmetest allavoolu.
4 Juhtmehhanism sisaldab elemente, mida kasutatakse lüliti ja maanduslüliti juhtimiseks ning vastavate näidikute käivitamiseks (positiivne katkestus).
5 Klemmploki madalpinge paigaldamine (kui mootori lisavarustus on paigaldatud), madalpinge kaitsmed ja kompaktsed releeseadmed. Kui on vaja rohkem ruumi, võib paneeli kõrgust suurendada.

630a Sf6 Ring Main Unit

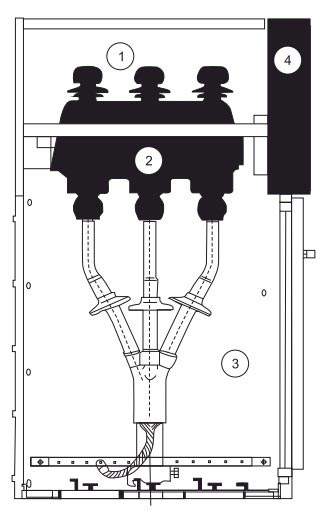

① Siiniruum
② Pealüliti
③ Kaabliruum
④ Töömehhanism, blokeerimismehhanism ja madalrõhu juhtimisruum

Kogu lülituskappi saab jagada kaheks ülemiseks ja alumiseks üksuseks, kapi ülemine üksus sisaldab bussiruum, koormuslüliti, töömehhanismi ruum ja madalpingeruum ning alumine seade on kaablist eraldatud tuba. Kogu ülemist seadet saab vahetada.

◇ Busbar tuba

Siiniruum on paigutatud kabineti ülemisse ossa. Siiniruumis on põhiliinid ühendatud kokku ja jooksevad läbi kogu lülitusseadmete rea.

◇ Koormuslüliti

Lülitusruum on varustatud SFG tüüpi väävelheksafluoriidi koormuslülitiga. Koormuslüliti kest on valmistatud valatakse epoksüvaiku, täidetakse isolatsioonivahendina gaasiga väävelheksafluoriid (SF6) ja kest on varustatud vaatlusauguga. Vahetusruumi saab varustada

SF6 gaasitiheduse mõõtjaga või häirekontaktiga gaasitihedusega vastavalt kliendi nõudmistele.

◇ Kaabliruum

Koormuslülituskapis on avar kaabliruum, mida kasutatakse peamiselt kaabliühenduseks, et ühesooneline või kolmesoonelisi kaableid saab ühendada lihtsaima varjestamata kaablipeaga, samuti saab piisavalt ruumi mahutada piksepiiriku, voolutrafot, madalamat maanduslülitit ja muid komponente. Vastavalt standarddisain, kapiuksel on vaatlusaken ja turvalukuseade. Kaabliruumi põhjaplaat tihendikaanega ja sobiva suurusega kaabliklambriga koos tugiklambriga. Kaabliruumi põhjaplaat ja ukseraam võivad olla eemaldatakse kaabli paigaldamise hõlbustamiseks.

◇ Töömehhanism, blokeerimismehhanism ja madalrõhu juhtimisruum

Blokeeritud mehhanismiruum toimib ka juhtpaneelina. Madalpingeruum on varustatud vedruga asendinäidiku ja mehaanilise blokeerimisseadmega mehhanism ning võib olla varustatud ka abiseadmega kontaktid, väljalülitusmähised, hädaolukorra väljalülitusmehhanismid, mahtuvuslikud reaalajas näidikud, klahvilukud ja elektrilised juhtseadmed. Samal ajal saab madalrõhukambri ruumi varustada ka juhtimisaasade, arvestite ja kaitsega releed ja 750 mm laiusel kapil on kaks identset madalrõhukambrit rohkemate tarvikute jaoks.

Korpuse konfiguratsiooni parameeter

Ei. Lülitusseadme tüüp Valikuline konfiguratsioon Korpuse mõõtmed (LxSxK) mm
Katkestaja Voolu instrumenttrafo Trafo Laadimislüliti Lahtilüliti Maanduslüliti Kaitse Põhisiin Relee kaitse 12 24 36
1 Sissetulevate/väljaminevate LBS-i paneel 375×1000×1635,500×1000×1885 jne. 375 × 1000 × 1635 500 × 1000 × 1885 600 × 1200 × 2000 jne. 750 × 1400 × 2250 900 × 1600 × 2300 jne.
2 Trafo kaitsepaneel 375 × 1000 × 1635 500 × 1000 × 1885 jne. 375 × 1000 × 1635 500 × 1000 × 1885 600 × 1200 × 2000 jne. 750 × 1400 × 2250 900 × 1600 × 2300 jne.
3 Mõõtepaneel 500×1000×1635 jne. 750×1000×1635 jne. 750×1400×2250 jne.
4 CB väljuv paneel 500 × 1000 × 1635, 750 × 1000 × 1635 jne. 750 × 1000 × 1885, 800 × 1200 × 2200 jne. 1000×1400×2250 jne.
5 CB väljuv mõõtepaneeliga 750×1000×1635 jne. 750×1000×1885 jne. 1000×1400×2250 jne.
Incoming LBS

Sissetulev LBS

Trafo protect

Trafo kaitse

Metering

Mõõtmine

Cbog w/.meter

Cbog w/.meter

Cb outgoing

Cb väljaminev

Toimingu kirjeldus

1. Käepideme kasutamine: seistes lülitusseadme ees, hoidke käepideme ülaosast üles ja lükake edasi, teine ​​käsi hoidke pöörlemiseks käepideme otsast.
2.Veenduge, et kapi uks on enne toiteallikat korralikult suletud või maandusest eraldatud.
3. Enne toite sisse- ja väljalülitamist tuleb kontrollida lüliti manomeetrit.

Toide sisse

1. Veenduge, et kapi uks on suletud. Sisestage käepide ülemisse tööavasse ja pöörake seda 180° vastupäeva, kuni kuulete eralduspiduri häält. Paneeli keskne indikaator on paigas; alumine uks on suletud ja maanduslüliti on välja lülitatud.
2.Sisestage juhtkäepide alumisse juhtimisavasse ja pöörake seda päripäeva 180°, kuni kuulete sulgemishäält; paneeli keskne indikaator on asendis D; lüliti on sisse lülitatud ja seejärel on toiteallika töö lõpetatud.

Toide välja

1. Lülitage välja: sisestage juhtkäepide alumisse juhtavasse ja pöörake vastupäeva 180°, kuni kuulete pidurihääle eraldamine (nupu olemasolul otsekasutuse nupp); paneeli keskosa on asendis, siis lüliti on välja lülitatud.
2. Kontrollige, kas reaalajas kuva on väljas nii, et kaabliruum oleks elektriliselt neutraalne; sisestage juhtkäepide ülemisse tööavasse ja pöörake päripäeva 180°, kuni kuulete sulgemishäält; paneel on paigas ja alumine uks on lukustamata; maanduslüliti on suletud ja seejärel voolukatkestus on lõpetatud.

Transport ja ladustamine

Kui lülituskapp on kinnitatud põhjaplaadile, saab seda tõstukiga kühveldada. Kui see pole põhja külge kinnitatud plaat, lülituskappi tuleks tõsta või kanda tervikuna, kuid seda tuleks igal ajal vertikaalselt transportida ja seda ei tohiks ümber lükata, et vältida kapis olevate komponentide kahjustamist. Lülitusseade (isegi koos välispakendiga) ei tohiks pikka aega väljas hoida.

Hooldus

◇ Rõngaskapp on tavatingimustes hooldusvaba kolm aastat.

◇ Koormuslüliti ühe- ja kahevedrulised töömehhanismid ei vaja hooldust ega nõuavad igasugust määrimist.

◇ Releekaitseseadet tuleb enne paigaldamist kontrollida vastavalt tootja nõuetele operatsiooni.

◇ Rõngasvõrgu kapi hooldustsükkel on tavaliselt kord aastas ja konkreetsed hooldusmeetmed viiakse läbi järgmiselt:
(1) Pingutage kõik elektriühendused (peasiin, lülitid, kaablid, mõõteriistad) vastavalt paigaldusjuhendi nõuded.
(2) Vaakum kõik komponendid (pealüliti, abilüliti, väljalülitusmehhanism, mootor jne) ja juhi välimus ülevaatus.
(3) Tehke kõigi lülitite, sealhulgas maanduslüliti, üks sulgemis-/avamisoperatsioon.
(4) Lülitage sisse lisajuhtseadme toiteallikas (ärge anna kaugjuhtimispuldi signaali) elektrilise järjestikuse voolu jaoks operatsiooni.

Telli kaup

Jaotuskapi tehasest väljumisel antakse koos kapiga üle järgmised dokumendid ja lisad:

◇ Toote kvalifitseeritud sertifikaat
◇ Toote kasutusjuhised
◇ Toote tehnilise projekteerimise andmed
◇ Lülituskappide tarvikud:
◇ Iga paigalduskombinatsioon on varustatud koormuslüliti juhtkäepidemega.

Kasutajad peaksid toodete tellimisel esitama järgmise teabe:

◇ Põhiahela juhtmestiku skeem ja tehnilised erinõuded
◇ Jaotusseadmete paigaldusplaan.
◇ Lülituskapi komponentide mudeli spetsifikatsioonid ja abikontuur, juhtkontuuri skemaatiline diagramm (kui vajalik)
◇ Muud kirjaliku teabe erisoovid.

Projekti viide

Cas-space raketi stardiprojekt

Project ReferenceProject Reference

Cas-space Rocket Launch ProjectCas-space Rocket Launch Project

Testi aruanne

Test ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest ReportTest Report

KKK-d

1. Kas olete tehas või kaubandusettevõte?

Tehases, saame tagada, et meie hind on mõistlik ja konkurentsivõimeline.

2. Millal ma saan hinna?

Tavaliselt tsiteerime 24 tunni jooksul pärast teie päringu saamist.

3. Kas me saame oma logo ja ettevõtte nime toodetele printida?

Jah, loomulikult aktsepteerime OEM-i.

4. Mis on tarneaeg?

Tarneaeg sõltub tellitud kogustest, tavaliselt 15-20 päeva jooksul pärast makse laekumist.

5. Kuidas on teie kvaliteedikontrolli protsess?

Kõiki tooteid kontrollitakse alates tarvikutest ja tehakse enne lahkumist rutiinsete testidega meie tehas.

6. Kuidas lahendada müügijärgseid kvaliteediprobleeme?

Tehke kvaliteediprobleemidest fotosid või videoid ja saatke need meile kontrollimiseks ja kinnitamiseks ning me teeme a rahuldav lahendus teile 1-3 päeva jooksul.

7. Mis on garantiiaeg?

12 kuud alates tarnekuupäevast.

8. Miks valida meid

● Oleme sellele valdkonnale spetsialiseerunud rohkem kui 14 aastat ning meil on suurte kogemustega teadus- ja arendusmeeskond, kes tegeleb disainiga. ja arendustööd iga projekti jaoks vastavalt kliendi erinõuetele.
● Meil ​​on äärmiselt range kvaliteedikontrolli protseduur alates komponentidest kuni valmistoodeteni.
● Stabiilne tootmisperiood 15-20 päeva jooksul.
● Meil ​​on täielik komplekt toodete testimise aruandeid.
● Pakutakse üheastmelist lahendust.
