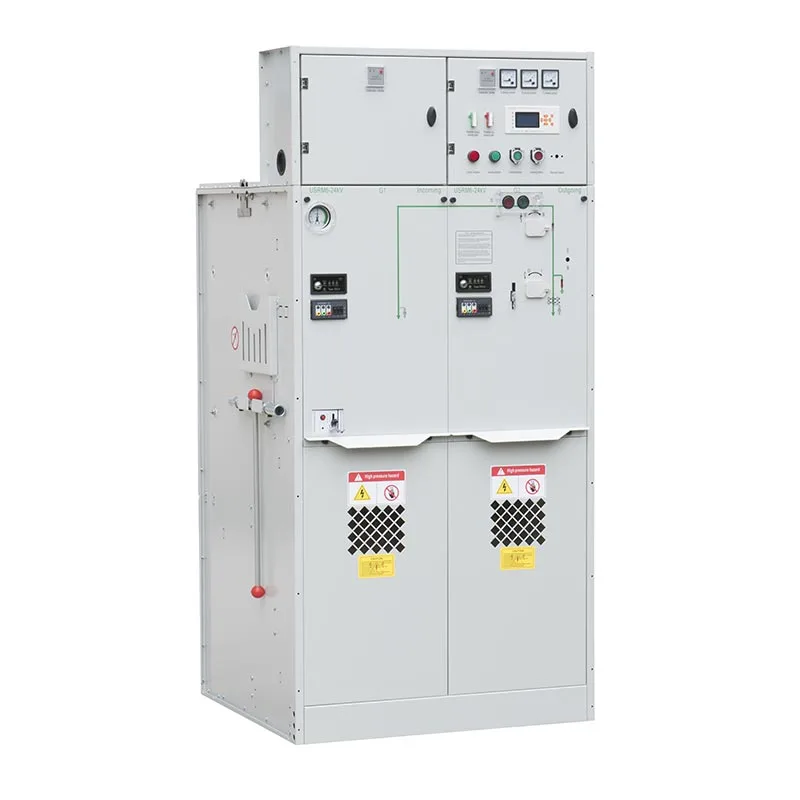

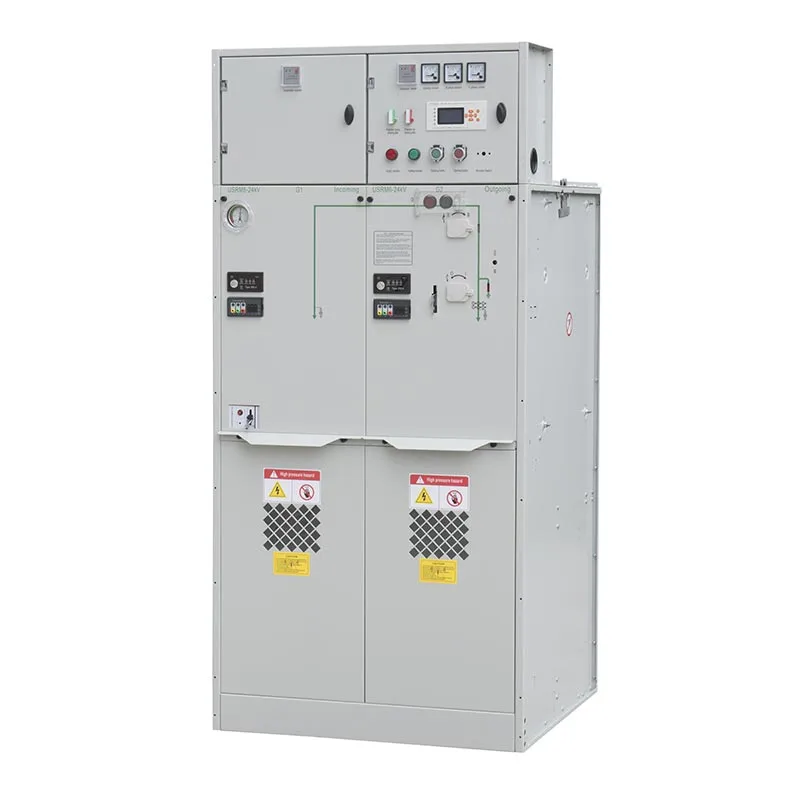

24kv gaasiisolatsiooniga lülitusseade

Usune 24kV gaasiisolatsiooniga lülitusseade on saadaval erinevate funktsionaalsete üksustega, et sobitada konkreetset jaotust nõuetele. C-seade on koormuse katkestamise lülitusseade koormuse lülitamiseks ja jaotamise juhtimiseks, F-seade on koormus Katkestuslüliti-kaitsme kombineeritud seade trafo ja sööturi kaitseks ning V-seade on kaitselüliti rakendused, mis nõuavad täiustatud lülitus- ja kaitsefunktsioone.

Oma kompaktse suletud konstruktsiooni, paindliku funktsionaalse konfiguratsiooni ja usaldusväärse isolatsioonivõimega Usune pakub praktilist lahendust klientidele, kes soovivad parandada elektrijaotuse ohutust, vähendades samal ajal paigaldamist ruumi.

Peamised eelised

Kompaktne gaasiisolatsiooniga konstruktsioon

Suletud gaasiisolatsiooniga disain asetab peamised elektrikomponendid suletud kappi, vähendades nende mahtu kokkupuude tolmu, niiskuse ja välise saastumisega. See kompaktne struktuur aitab optimeerida paigaldusruumi ja sobib eriti hästi alajaamadele, tööstusettevõtetele ja linnajaotusprojektidele, kus on vaba ruumi piiratud.

Paindlikud C-, F- ja V-funktsionaalsed üksused

Usune 24kV gaasiisolatsiooniga lülitusseade toetab erinevaid funktsionaalseid konfiguratsioone vastavalt jaotusvõrgule nõuetele. C-seade kasutab koormuse katkestuslülitit usaldusväärseks koormuse ümberlülitamiseks, F-seade kombineerib koormuse katkestuse lüliti kaitsmetega trafo ja sööturi kaitseks, samas kui V-seade kasutab rakenduste jaoks kaitselülitit mis nõuavad põhjalikumaid lülitus- ja kaitsevõimalusi.

Usaldusväärne töö laiaulatuslikes keskkonnatingimustes

Jaotusseade on ette nähtud välistemperatuurile -40°C kuni +50°C, 24-tunnise keskmise temperatuuriga mitte. üle 35°C. Seda saab kasutada kuni 4000 m kõrgusel, kusjuures erilist tähelepanu tuleks pöörata gaasi laadimisele rõhk, kui seade on paigaldatud kõrgemale kui 1000 m. Kõrgmäestikupaigaldiste puhul lõplik konfiguratsioon tuleb Usune'iga kinnitada vastavalt tegelikele töötingimustele.

Madalad hooldusnõuded

Suletud struktuur aitab vähendada keskkonnasaaste mõju sisekomponentidele, mis võivad lihtsustada rutiinset seadmete haldamist. See muudab lülitusseadme sobivaks klientidele, kes vajavad töökindlust vähendatud hoolduskoormusega keskpingeseadmed.

Teenuse tingimused

Kõrgus merepinnast

Standardne teeninduskõrgus on kuni 4000 m. Kui seade on paigaldatud kõrgemale kui 1000 m, laadimisrõhku saab reguleerida vastavalt tegelikule paigalduskõrgusele. Paigaldustele üle 2000 m, tuleks erilist tähelepanu pöörata madalamale atmosfäärirõhule ja sellest tulenevatele isolatsiooninõuetele.

Ümbritsev temperatuur

Seade on ette nähtud välisõhu temperatuurivahemikus -40°C kuni +50°C, keskmise temperatuuriga üle 24 tundi mitte üle 35°C. See lai töötemperatuuri vahemik võimaldab lülitusseadmel töötada nii külmas piirkonnas kui ka kuuma kliima rakendused, kui projekti üldised tingimused vastavad kindlaksmääratud nõuetele.

Niiskus

Suhteline õhuniiskus on ette nähtud tingimustele, mis ei ületa 95% 24 tunni jooksul ja mitte üle 90% igakuiselt. Paigalduskeskkond peab olema vaba plahvatusohtlikest või söövitavatest gaasidest kahjustada seadmeid.

Paigalduskeskkond

Jaotusseade tuleb paigaldada kohtadesse, kus ei esine plahvatusohtlikke või söövitavaid gaase ega tugevaid lööke ega lööke. The keskkonna saastatuse tase ei tohiks ületada III taset vastavalt GB/T 5582. Erilised töötingimused tuleks enne tootmist tootjat teavitada, et saaks sobiva seadmete konfiguratsiooni kinnitatud.

Toote konfiguratsioon

C-üksus – koormuse katkestuslüliti

C-seade on mõeldud keskpinge koormuse lülitamiseks ja jaotuse juhtimiseks. See annab praktilise konfiguratsioon sööturi- ja võrgurakenduste jaoks, kus on vaja usaldusväärset koormuse ümberlülitamist, ilma et oleks vaja a kaitselülitipõhine kaitsekorraldus.

F-seade – koormuse katkestuslüliti-kaitsme kombineeritud seade

F-seade ühendab koormuse katkestuslüliti kaitsmetega, et pakkuda lülitus- ja kaitsefunktsioone. See on eriti sobib trafosööturi rakendustele, kus on kompaktsed seadmed ja tõhus lühisekaitse nõutud.

V-seade – kaitselüliti

V-seade kasutab kaitselülitit rakenduste jaoks, mis nõuavad põhjalikumaid lülitus- ja kaitsefunktsioone. See sobib keskpinge jaotussüsteemidele, kus on vooluahela katkestamine ja kaitse koordineerimine olulised nõuded.

Tehnilised parameetrid

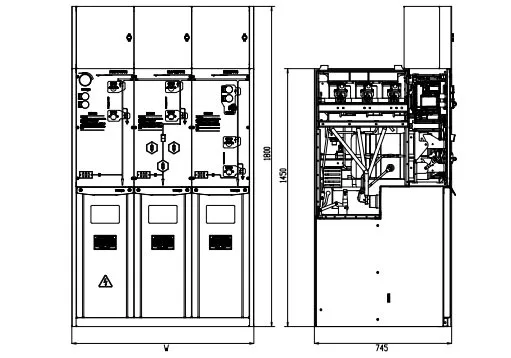

Toodete struktuurid

Rakendused

Tööstuslik elektrijaotus

Usune 24kV gaasiisolatsiooniga lülitusseadmeid saab kasutada tööstusettevõtetes, kus on töökindel keskpinge lülitus ja kaitse on pideva tootmise jaoks hädavajalik. Kompaktne korpus aitab optimeerida elektrilist ruumi, C-, F- ja V-konfiguratsioonid võimaldavad seadmeid sobitada erinevate sööturite ja trafodega nõuetele.

Trafo alajaamad

F- ja V-seadmeid saab konfigureerida trafo- ja toiterakenduste jaoks, kus on kaitse- ja lülitusfunktsioonid tuleb integreerida kompaktsesse keskpingesüsteemi. Kaasne disain aitab kaitsta ka sisemust komponendid keskkonnasaastest.

Linna- ja infrastruktuuriprojektid

Linnaalajaamades, ärirajatistes ja infrastruktuuriprojektides on seadmetele sageli ranged nõuded suurus ja töökindlus. Usune 24kV gaasiisolatsiooniga lülitusseadme kompaktne disain muudab selle sobivaks projektid, kus paigaldusruum on piiratud ja vajalik on usaldusväärne keskpinge jaotus.

24kV gaasiisolatsiooniga jaotusseadmed vs traditsioonilised õhuisolatsiooniga lülitusseadmed

Paigaldusruum

Gaasisolatsiooniga lülitusseade kasutab suletud ja kompaktset konstruktsiooni, mis võimaldab vajalikku lülitamist ja kaitset funktsioonid integreerida väiksemasse paigaldusalasse. Traditsioonilised õhkisolatsiooniga jaotusseadmed üldiselt nõuab suuremaid elektrilisi vahemaid, mille tulemuseks on suurem ruumivajadus.

Keskkonnakaitse

Usune gaasiisolatsiooniga lülitusseadmete suletud struktuur vähendab sisemiste elektriliste komponentide otsest kokkupuudet tolmu, niiskuse ja välise saaste eest. Traditsioonilised õhkisolatsiooniga seadmed sõltuvad rohkem ümbritsev paigalduskeskkond ja võib nõuda täiendavat keskkonnakaitset nõudlikes kohtades.

Konfiguratsiooni paindlikkus

C-, F- ja V-seadmed võimaldavad klientidel valida erinevaid lülitus- ja kaitsefunktsioone vastavalt neile levitamise nõuded. See modulaarne lähenemisviis pakub suuremat paindlikkust kui ühe fikseeritud lülitusseadme kasutamine konfiguratsioon erinevate rakenduste jaoks.

Kohaldatavad standardid

Usune 24kV gaasiisolatsiooniga lülitusseade on konstrueeritud lähtudes kehtivatest Hiina keskpinge standarditest jaotusseadmed ja elektriseadmed, sealhulgas GB 3804-2004 kõrgepinge vahelduvvoolu koormuse katkestuslülitite jaoks, GB 1984-2014 jaoks kõrgepinge vahelduvvoolu kaitselülitid, GB 16926-2009 kõrgepinge vahelduvvoolu koormuse katkestuslüliti-kaitsme kombinatsioonide jaoks ja GB 1985-2014 kõrgepinge vahelduvvoolu isolatsiooni- ja maanduslülitite jaoks.

Seadmed viitavad ka standardile GB 3906-2006 3,6 kV–40,5 kV vahelduvvoolu metallsuletud lülitus- ja juhtseadmete jaoks, GB/T 11022-2011 kõrgepinge lülitus- ja juhtaparaatide ühiste tehniliste nõuete jaoks, GB 4208-2008 korpuse jaoks kaitse, GB/T 5582-1993 välisisolatsiooni saastetasemete jaoks ja DL/T 404-2007 vahelduvvoolu metallsuletud jaotusseadmete jaoks ja juhtseadised.

Muud kohaldatavad nõuded hõlmavad GB/T 13384-2008 mehaaniliste ja elektriliste toodete tehniliste tingimuste kohta, GB 191-2008 pakendi- ja transpordimärgiste kohta ning GB 311.1-2012 kõrgepinge isolatsiooni koordineerimise kohta ülekande- ja jaotusseadmed. Lõplikud kohaldatavad standardid tuleks kinnitada vastavalt tootele konfiguratsioon ja sihtturg.

Klientide taotlus ja tagasiside

Tööstusliku elektrijaotuse projekt

Usune keskpinge lülitusseadmeid on kasutatud tööstusprojektides, nagu keemiatehased ja tootmine rajatised. Kliendid keskenduvad stabiilsele tööle, kompaktsele paigaldusele ja usaldusväärsele kaitsevõimele. The suletud gaasiisolatsiooniga konstruktsioon aitab vähendada tolmu, niiskuse ja keskkonnatingimuste mõju, toetades seadmete pikaajaline töökindlus.

Infrastruktuuri- ja energiaprojektid

Usune tooteid on tarnitud infrastruktuuri ja energiaga seotud projektidele, sealhulgas hüdroelektrijaamadele, naftale laohooned ja transpordiprojektid. Kliendid hindavad paindlikku C-, F- ja V-funktsionaalset konfiguratsiooni, mis võimaldab lülitusseadmeid kohandada erinevate lülitus-, kaitse- ja jaotusnõuete jaoks.

Klientide tagasiside

Projektitaotluste põhjal hindavad kliendid peamiselt Usune lülitusseadmeid selle kompaktse disaini ja töökindluse tõttu isolatsioonivõime, paindlik konfiguratsioon ja madalad hooldusnõuded. Modulaarne struktuur aitab kliendid valivad sobivad lahendused vastavalt erinevatele keskpinge jaotussüsteemidele.

Projekti viide

Cas-space raketi stardiprojekt

Tootesertifikaadid ja kvaliteedijuhtimine

Zhejiang Usune Electric Co., Ltd. on loonud tervikliku kvaliteedijuhtimissüsteemi vastavalt ISO 9001 kvaliteedile Juhtimissüsteem, ISO 14001 keskkonnajuhtimissüsteem ja ISO 45001 töötervishoiu ja tööohutuse juhtimine Süsteem.

Erinevate turunõuete täitmiseks on Usune 24kV gaasiisolatsiooniga lülitusseade läbinud asjakohase IEC ja GB standardtüübi testid ja saanud CE-sertifikaadi. Tooted on valmistatud rangete kvaliteedikontrolli protseduuride alusel, et toetada usaldusväärne jõudlus, ohutus ja vastavus globaalsete keskpinge elektrijaotusrakenduste jaoks.

KKK

Millist temperatuurivahemikku lülitusseade talub?

Määratud ümbritseva õhu temperatuurivahemik on -40 °C kuni +50 °C, kusjuures keskmine temperatuur 24 tunni jooksul ei ületa 35°C.

Kas 24kV lülitusseadet saab kasutada kõrge õhuniiskusega keskkondades?

Määratud suhteline õhuniiskus ei ületa 95% 24 tunni jooksul ja mitte rohkem kui 90% kuus. The seadmed tuleb paigaldada keskkonda, kus ei esine plahvatusohtlikke või söövitavaid gaase, ning ettenähtud piires saastatuse tase.

Kas Usune saab pakkuda kohandatud konfiguratsioone?

Jah. Funktsionaalplokke C, F ja V saab valida vastavalt kliendi jaotusvõrgule, lülitus- ja kaitsenõuded. Spetsiaalsete töökeskkondade puhul peaksid kliendid eelnevalt esitama vastavad tingimused tellides, et Usune saaks sobivat konfiguratsiooni hinnata.

Milliseid standardeid järgib Usune 24kV gaasiisolatsiooniga lülitusseade?

Tootedisain viitab kohaldatavatele GB ja DL/T standarditele, sealhulgas nõuetele, mis hõlmavad koormuse katkestuslüliteid, kaitselülitid, kaitsmekombinatsioonid, metallkorpusega jaotusseadmed, korpuse kaitse, isolatsiooni koordineerimine ja kõrgepingejaotusseadmete üldised tehnilised nõuded.

Miks valida Usune 24kV gaasiisolatsiooniga lülitusseade?

Zhejiang Usune Electric Co., Ltd. pakub keskpinge elektriseadmeid erinevaks toitejaotuseks nõuetele. 24kV gaasiisolatsiooniga lülitusseade ühendab kompaktse suletud konstruktsiooni paindlike C, F ja V-ga funktsionaalsed üksused, mis võimaldavad klientidel konfigureerida seadmeid vastavalt konkreetsetele võrgunõuetele.

USune toetab ka tehnilist sidet eriliste töötingimuste jaoks. Rakenduste jaoks, mis hõlmavad kõrget kõrguse, äärmuslike temperatuuride või muude mittestandardsete keskkonnatingimuste korral saavad kliendid esitada projekti üksikasju enne tellimist, et seadmete konfiguratsiooni ja tööparameetreid saaks õigesti hinnata.
