See keskpinge Vcb paneel leiab rakendust elektrijaamades, alajaamades, tööstusettevõtetes, kaevandustes, kommertskompleksides ja võrreldavates siseruumides MV jaotusettevõtetes. Tootmine vastab asjakohastele IEC ja GB spetsifikatsioonidele, samas kui Usune toetab ISO 9001, ISO 14001 ja ISO 45001 sertifitseeritud juhtimisraamistikke; CE-vastavus on saadaval välisturgude eeltingimuste täitmiseks.

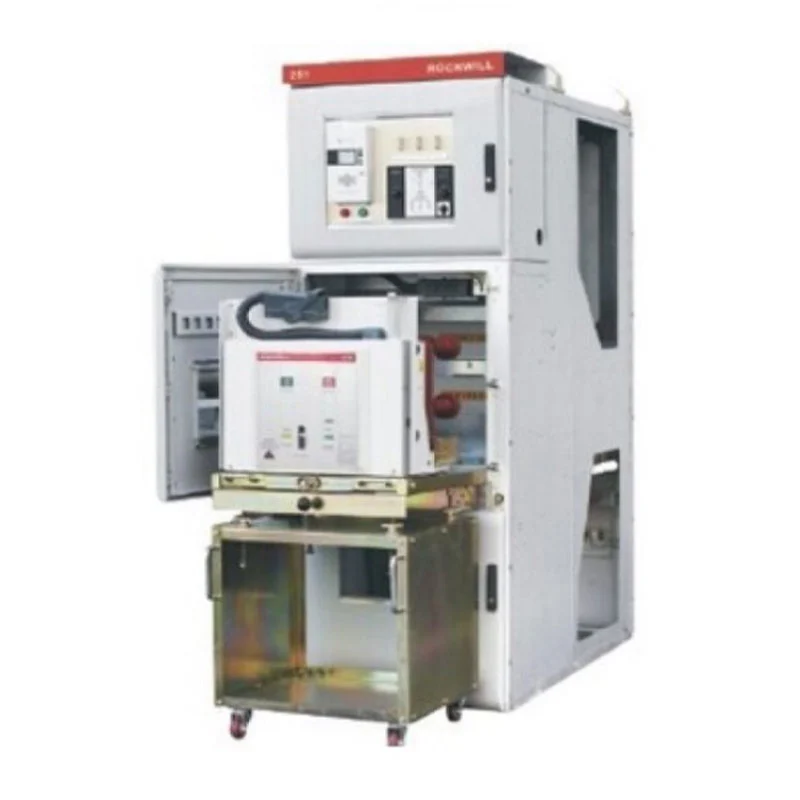

Selle lülitusseadme tunnuseks on selle eemaldatav vaakumkaitselüliti. Katkestusüksuse korpuses staatiliselt kinnitamise asemel paigaldatakse see veerevale kelgule, mis on võimeline nihutama ühendatud, testitud ja lahtiühendatud olekute vahel vastavalt ettenähtud protokollidele. Selline korraldus annab reaalset kasu uuringute, osade asendamise ja rikete otsimise ajal. Katkestuskelgud, PT-kelgud ja lahklülitikelgud saab määrata nii, et need sobiksid vooluringi paigutusega, ja väljatõmbevorming tagab teenindusmeeskondadele sihtotstarbelise juurdepääsu ilma kogu korpust lahti võtmata. Kui alajaamad ja töötleva tööstuse võrgud nõuavad kiiret plaanipärast teenindust ja komponentide vahetust, muudab see mobiilse kaitselüliti kontseptsioon töövoogusid sujuvamaks ja vähendab seisakuid.
Keskpingesõlmede puhul on tööohutus üks tähtsamaid hankeprioriteete – valed lülitusetapid võivad põhjustada tõsiseid elektrilisi ohte. KYN28 tootevalikusse on integreeritud mehaaniline viiekindel blokeering, mis on loodud ebaõigete töörutiinide takistamiseks. See riistvarabarjäär hoiab ära:
Kaitselüliti käsitsemise vead – peatab tahtmatu väljalülitamise või sulgemise.
Koormatud riiulid – takistab käru liikumist, kui vooluring kannab voolu.
Maandus pinge all – blokeerib maanduslüliti sulgemise pinge all olevas võrgus.
Pingestamine maandusega – hoiab ära vooluringi pingestamise, kui see on maandatud.
Volitamata sisenemine kambrisse – keelab töötajate juurdepääsu pingestatud lahtritele.
Jõustades volitatud järjestust füüsiliselt, pakub see blokeerimisskeem lisakaitsekihti nii ümberlülitamise kui ka hooldustööde ajal.

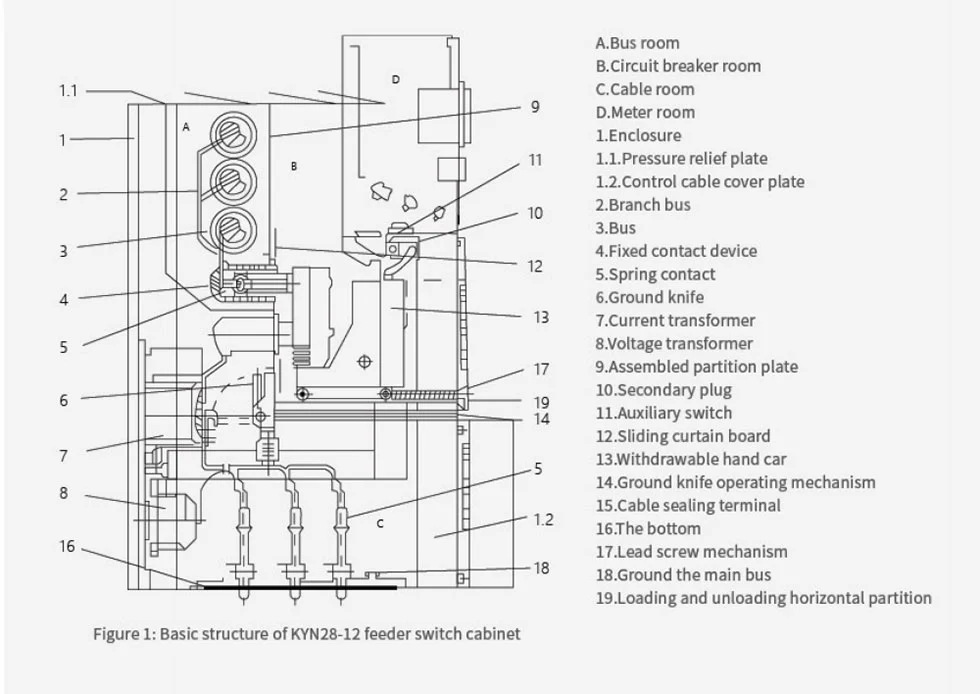

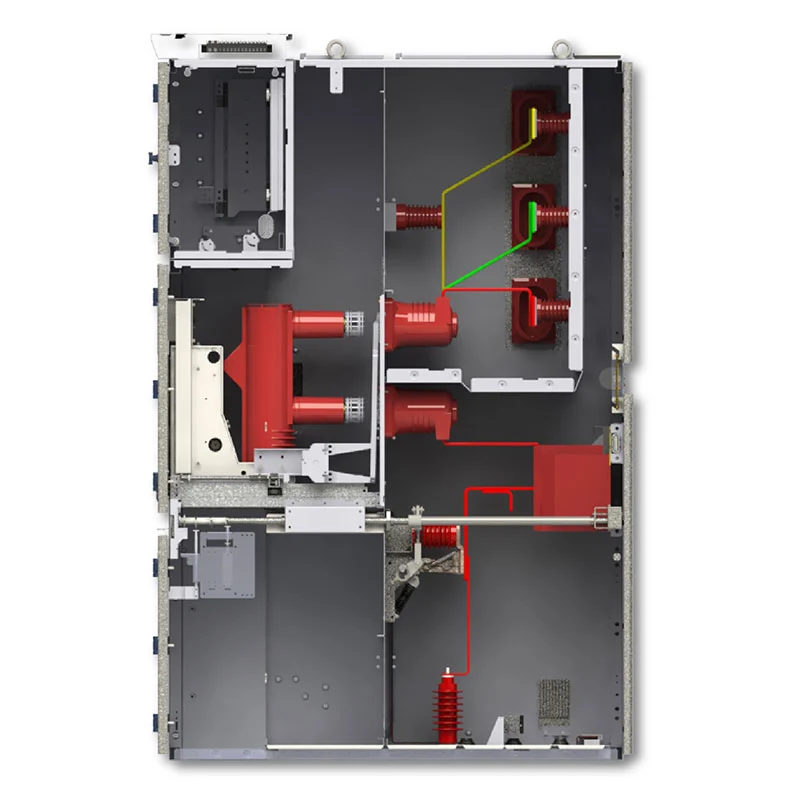

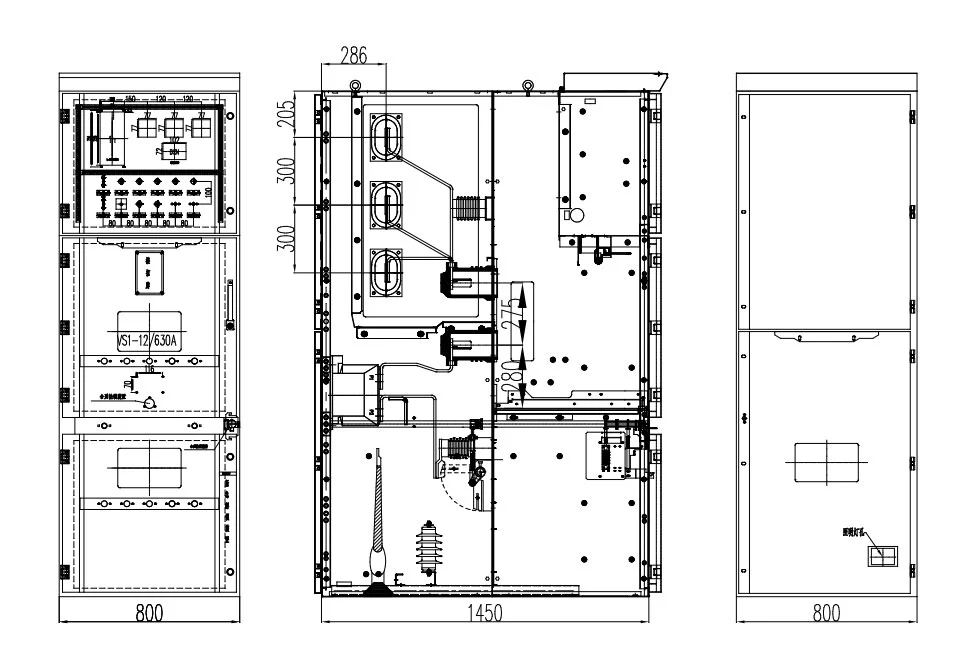

Keskpinge Vcb paneelil on metallist jaotatud sisemus, mis isoleerib peamised voolu kandvad sektsioonid. Katkestusseadme laht, siini kanal, kaabliotsa, mõõteriistad ja madalpinge lahter, pluss rõhualanduskanal on mõlemad paigutatud eraldi. Selline tsoneerimine piirab sisemise defekti levikut ja hoiab hoolduse ajal eraldiseisvad koostud, muutes samal ajal sisemise arhitektuuri operaatoritele arusaadavamaks. Peal olevad reljeefsed klapid näitavad juhitavat evakuatsiooniteed kaarrikke surve jaoks, summutades võimalikke tagajärgi personalile ja naaberseadmetele.
Esiküljel töötamiseks ja hooldamiseks konfigureeritud kapp osutub eriti kasulikuks elektriruumides, kus tagaosa kliirens on napp. Kõik standardsed ümberlülitamise ja säilitamise etapid järgivad sanktsioneeritud rutiini ainult esiküljelt. See edasipääsuga mudel lihtsustab ka ruumikujundust ja trimmib perioodiliseks tähelepanuks vajalikku tagumist vahekäiku. Niiskusohtlikesse kohtadesse võib paigaldada sisemise kondensatsioonivastase küttekeha, et piirata niiskusest tingitud kahjustust korpuse sees.
Erinevad MV jaotusskeemid nõuavad erinevaid kapi rolle. Seadet võib määrata kommunaalvarustust saavaks sissevooluks, väljavoolutoitemootoriks või -toiteseadmeks, PT ja anduriks, mõõteosaks, siiniühenduseks või isolatsioonisahtliks. Selline kohanemisvõime annab EPC ettevõtetele, elektriintegraatoritele ja tehaste operaatoritele võimaluse kohandada lülitusseadmete massiive projekti üherealise diagrammi järgi, selle asemel, et sundida igale avale ühtset kapitüüpi.
Elektrijaamad – Tootmisrajatiste abi- ja jaotusahelad sõltuvad toitevõtu, suunamise ja vooluahela kaitsmise jaoks usaldusväärsest MV-käigust. Eemaldatav VCB paigutus annab toimiva vastuse kaitsele ja ümberlülitamisele, võimaldades hooldusmeeskondadel vajadusel kaitselüliti kelku eemaldada või vahetada.
Alajaamad – alajaamades saab keskpinge Vcb paneeli korraldada sissetulevate liinide, väljuvate toiteallikate, siini sektsioonide, pinge jälgimise ja sellega seotud jaotusseadmete jaoks. Jaotatud kest ja viiekindel blokeerimisarhitektuur toetavad turvalisi lülitus- ja teenindustavasid.
Tööstusrajatised – Tootmisettevõtted kasutavad tavaliselt arvukalt mootoreid, trafosid, tootmisliine ja toetavad elektrivõrke. Keskpinge Vcb paneel mahutab erinevaid toite- ja mootorikaitseprofiile, tsentraliseerides MV lülitamise ja toitejaotuse kogu saidil.
Kaevandustööd – kaevandamistööd vajavad mootorite, pumpade, ventilatsiooni, töötlemistehase ja lisavajaduste jaoks vastupidavat energiajaotust. Metallkattega konstruktsioon ja väljatõmmatav kaitselüliti formaat pakuvad heli siseruumides MV jaotuskorraldust, mis sobib karmidesse kaevandustingimustesse.
Äri- ja kõrghooned – suurtes kontoriplokkides ja kõrgetes ehitistes on sageli MV sisselaske- ja jaotusüksused kitsastes spetsiaalsetes jaotusruumides. Esiosa kasutamine ja teenindus hõlbustavad ruumilist planeerimist, kui paigaldusruum on piiratud.
The Medium Voltage Vcb Panel is available for different medium-voltage distribution requirements. Peamine tehniline parameetrid hõlmavad järgmist:
| Üksus | Spetsifikatsioon |
| Nimipinge | 3,6kV, 7,2kV, 12kV |
| Nimisagedus | 50Hz / 60Hz |
| Nimetatud vool | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nimetatud lühise katkestusvool | 25kA, 31,5kA, 40kA, 50kA |
| Nimetatud lühiajaline vastupidavusvool | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Kaitsekraad | IP4X väline korpus, IP2X sisemised sektsioonid |
| Ümbritsev temperatuur | -15°C kuni +40°C |
| Kõrgus merepinnast | ≤1000 m, vähendatud kõrgemate kõrguste korral |
| Paigaldamine | Siseruumides |
Tegelik nimipinge, vool, lühisevõimsus, kapi paigutus ja muud tehnilised parameetrid peaksid olema kinnitada vastavalt projekti üherealisele skeemile ja kliendi spetsifikatsioonile.
The equipment is designed for indoor installation with an ambient temperature range of -15°C to +40°C. Igapäevane average relative humidity should not exceed 95%, while the monthly average should not exceed 90%.
Paigalduskeskkond peab olema vaba plahvatusohtlikest või söövitavatest gaasidest, juhtivast tolmust ega tugevast vibratsioonist. Paigalduste puhul, mis ei vasta standardsetele hooldustingimustele, tuleb Usune'iga kinnitada tehnilised nõuded enne tootmist, et saaks hinnata sobivat konfiguratsiooni.
Usune omab enam kui 14-aastast kogemust elektriseadmete valdkonnas ning tal on kogenud uurimis- ja arendusmeeskond võimeline välja töötama seadmete konfiguratsioone vastavalt projektipõhistele nõuetele.

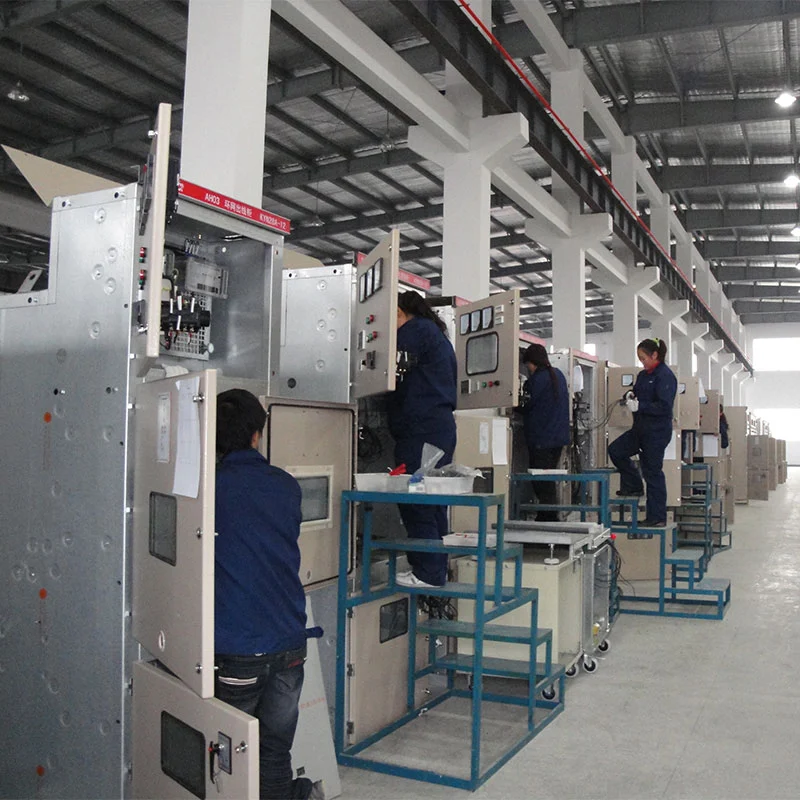

Kvaliteedikontroll hõlmab komponente, montaaži, elektrilist jõudlust ja valmistooteid. Rutiinsed testid on läbi enne seadmete tehasest lahkumist, et kontrollida toote toimivust ja tagada tarnitud lülitusseadmete olemasolu vastab kokkulepitud tehnilistele nõuetele.
Erinevad projektid võivad nõuda erinevaid praeguseid reitinguid, kappide kombinatsioone, kaitsekorraldusi ja juhtimist funktsioonid. Usune pakub kliendi üherealiste diagrammide põhjal insenerikommunikatsiooni ja konfiguratsiooni tuge ja tehnilised kirjeldused.
Standardkonfiguratsioonide puhul võib Usune pakkuda umbes 15–20 päeva pikkust tootmisperioodi pärast kinnitamist ja makse, mille tegelik tarneaeg sõltub konfiguratsioonist ja tellimuse kogusest.
Usune haldab toote testimise aruandeid ja asjakohast tehnilist dokumentatsiooni, et toetada kliendi kontrolli, projekti approval, and supplier qualification procedures.
Seadmeid on viidatud Cas-space'i raketiheite projektile, kus keskpinge elektriline spetsialiseeritud kosmoseinfrastruktuuri jaoks oli vaja jaotusseadmeid.
Rakettide stardirajatised sisaldavad kriitilisi elektrilisi koormusi ja tugisüsteeme, mis nõuavad töökindlat võimsust jaotus- ja kontrollitud ümberlülitusprotseduurid. Seda tüüpi projekti puhul on vaja lülitusseadme konfiguratsiooni arvestage mitte ainult elektrilise võimsusega, vaid ka tööohutusega, rikkeisolatsiooniga, juurdepääsuga hooldusele ja seadmete integreerimine üldisesse elektrijaotussüsteemi.
Väljatõmmatav vaakumkaitselüliti struktuur ja viiekindel mehaaniline blokeerimissüsteem pakuvad sobivat konfiguratsioon kontrollitud lülitus- ja hooldustoiminguteks. Sektsioonideks jagatud kapi struktuur veelgi toetab kaitselüliti, siini, kaabli ja juhtsektsioonide eraldamist.
Projekti viide näitab Usune keskpinge lülitusseadmete tehnoloogia rakendatavust spetsialistidele infrastruktuur, kus elektrijaotuse töökindlus ja tööohutus on insenertehniliselt olulised kaalutlused.
Toode on valmistatud viidates kehtivatele IEC ja GB nõuetele keskpinge jaotusseadmete ja elektriseadmed. USune tegutseb ISO 9001 kvaliteedijuhtimissüsteemi ja ISO 14001 Environmental järgi Juhtimissüsteem ja ISO 45001 töötervishoiu ja tööohutuse juhtimissüsteem.
Toode on saadaval ka CE-sertifikaadiga rahvusvahelistel turgudel. Katsearuanded ja tehnilised dokumentatsiooni saab esitada vastavalt projektile ja kliendi nõudmistele.
The standard configuration covers 3.6kV, 7.2kV, and 12kV applications. Konkreetse projekti puhul nimipinge ja insulation parameters should be confirmed according to the electrical system requirements.
The withdrawable trolley allows the vacuum circuit breaker to be moved between operating and isolated positions. See makes inspection, testing, replacement, and maintenance more convenient than a permanently fixed breaker korraldus.
Viiekindel süsteem on mehaaniline turvalukk, mis on loodud ebaõigete tööjärjestuste vältimiseks. See aitab vältida kaitselüliti ebaõiget töötamist, käru liikumist koormuse all, maanduslüliti vale töötamist, pinge andmist maandatud vooluring ja juhuslik juurdepääs pingestatud sektsioonidele.
Jah. Jaotusseadmeid saab paigutada sissetuleva, väljuva, PT, mõõtmise, siini sektsioonija või isolatsioonikappina vastavalt projekti elektrikonfiguratsioonile.
Jah. Usune toetab OEM-i nõudeid, nagu klientide logod, ettevõtete nimed ja projektipõhised konfiguratsioonid, sõltub tehnilisest ja tootmiskinnitusest.
For standard configurations, the typical production period is around 15–20 days after payment and technical kinnitust. The actual lead time depends on the product configuration, quantity, and project requirements.
USune viib läbi kvaliteedikontrolli alates komponentidest kuni lõpliku kokkupanekuni ja teeb enne tarnimist rutiinsed testid. Asjakohaseid katsearuandeid saab esitada vastavalt kliendi ja projekti nõuetele.
The standard warranty period is 12 months from the shipping date, subject to the agreed sales and technical tingimused.
Kui hankite keskpinge Vcb paneeli elektrijaama, alajaama, tööstusrajatise või kaevandusprojekti jaoks, ärihoone või spetsialiseeritud infrastruktuuri projekt, võib Usene pakkuda teie konfiguratsioonituge elektrinõuded.
Saatke oma üherealine diagramm, nimipinge, nimivool, lühise tase, kapi kogus ja nõutav funktsioonid Usune'ile tehniliseks hindamiseks ja hinnapakkumiseks.
