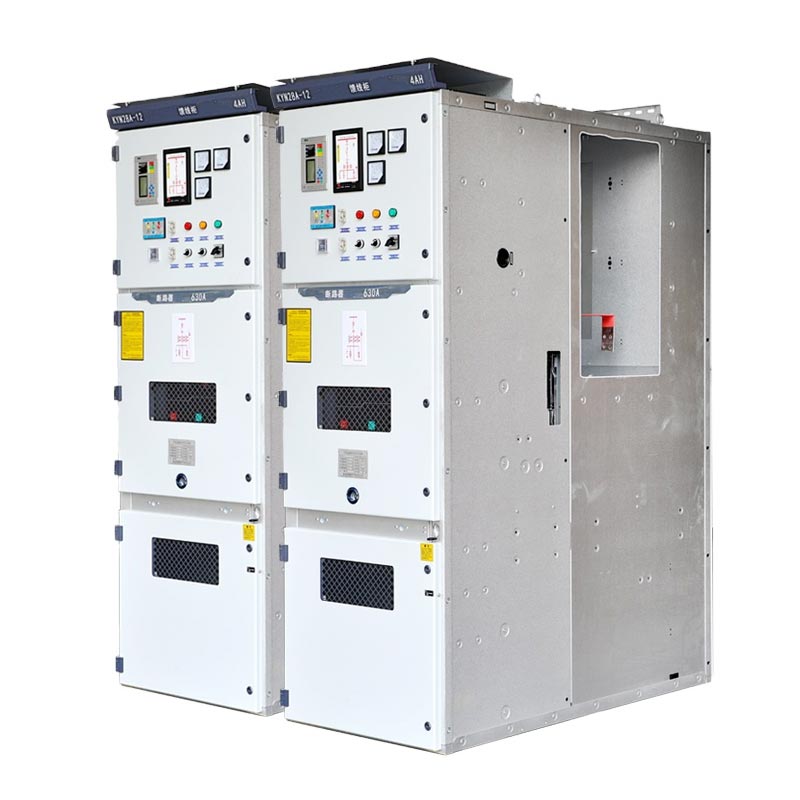

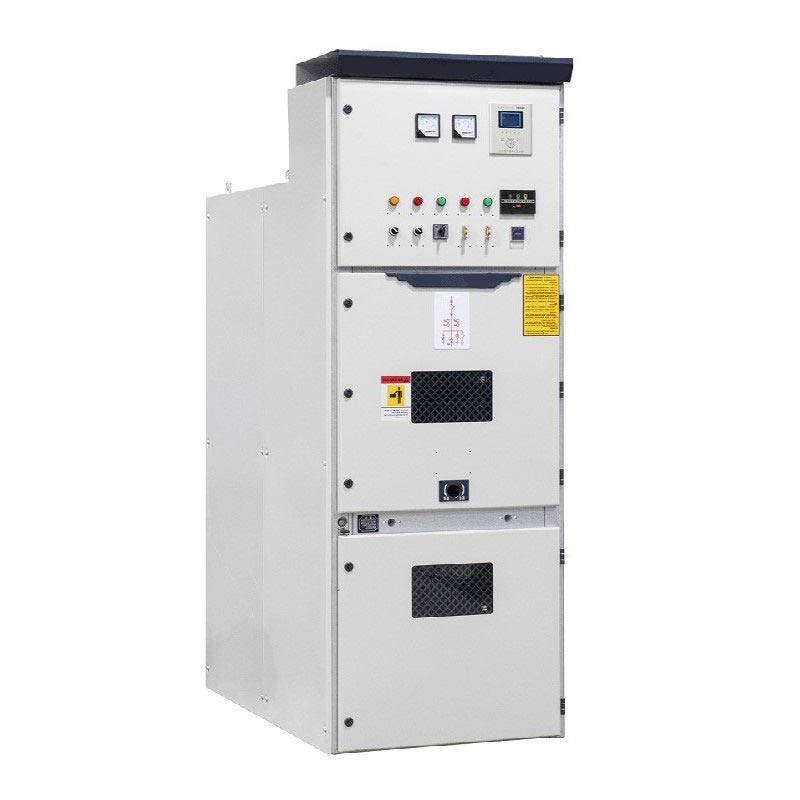

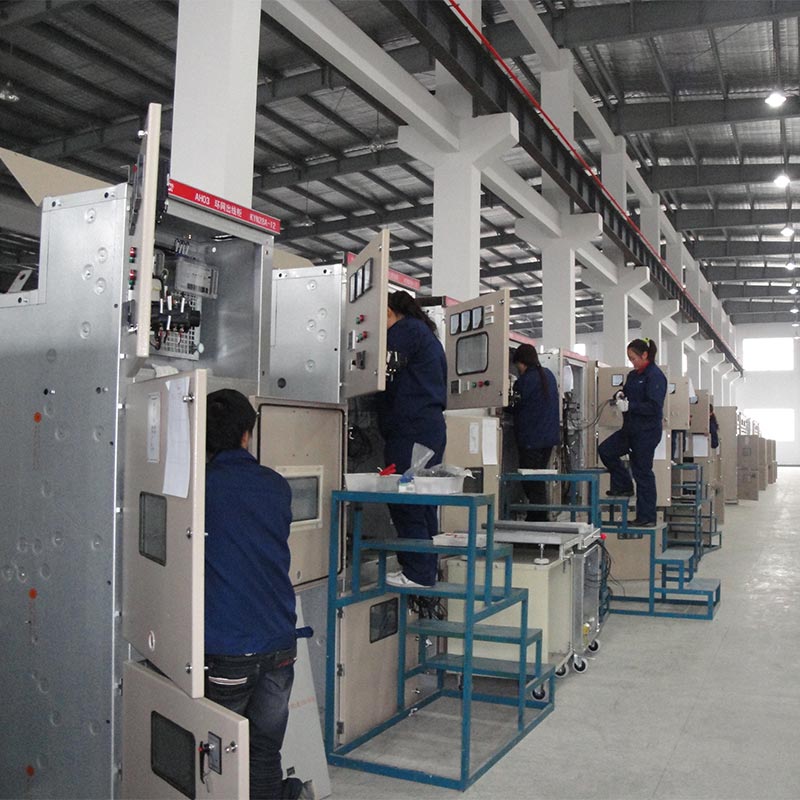

Keskpinge 11kv sisemine Vcb paneel

Usune'i keskpinge 11 kV sisemine VCB paneel (KYN28-seeria) on soomustatud, väljatõmmatav, metalliga suletud jaotusseade mõeldud keskpinge elektrivõrkude ohutuks ja tõhusaks vastuvõtuks, jaotamiseks, juhtimiseks ja kaitsmiseks. See on elektrisüsteemi tuumjaotusseade, mis tagab süsteemi stabiilse töö nii tava- kui ka rikete korral tingimused.

- Kohaldatavad süsteemid: 3,6～12kV / 24kV kolmefaasiline vahelduvvool 50/60Hz
- Standardid: IEC 62271-200, GB 3906, DL/T 404
- Põhistruktuur: Soomustatud metallist korpus, eemaldatav käru konstruktsioon
- Kaitse reitingKomplekt: Kapp IP4X, Sisustus IP2X

Madalpinge lülitusseade

Keskpinge lülitusseade

Mudel ja tehnilised parameetrid

1. Mudelite seeria

2. Peamised tehnilised parameetrid

Struktuur ja sektsioonide disain

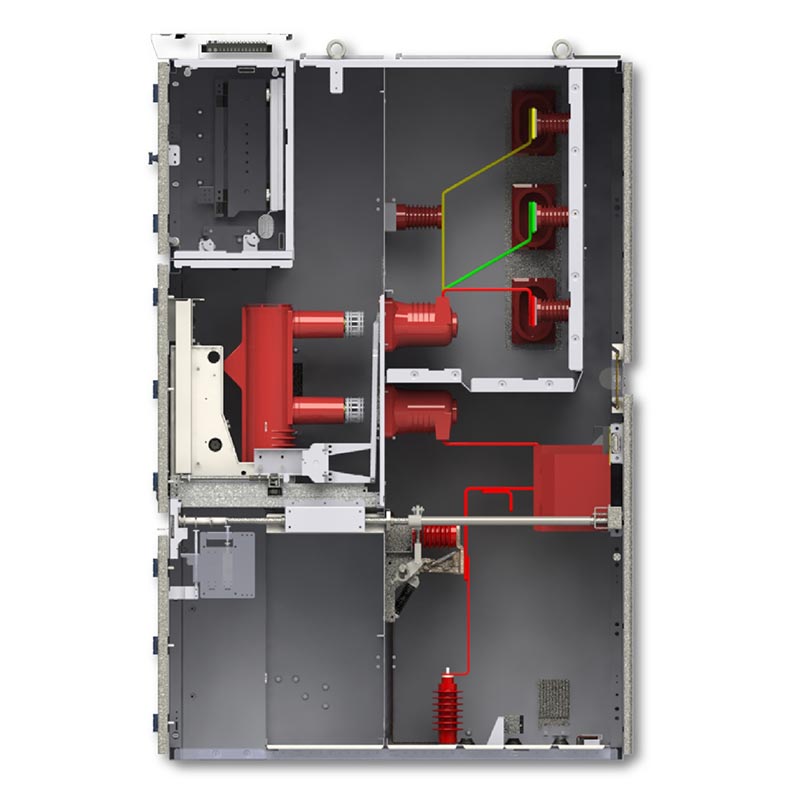

Keskpinge 11 kV siseruumides Vcb paneel kasutab terasplaate viie sõltumatu maandatud metallkambri eraldamiseks, tõkestab tõhusalt rikkekaarte levikut ja tagab isikliku ohutuse:

1. Kaitselüliti lahter: sisseehitatud eemaldatav vaakumkaitselüliti käru (VS1/ZN63A, VD4 jne), varustatud mehaanilise blokeeringuga, mis võimaldab kärul lülituda töö-, katse- ja lahtiühendatud asendi vahel.

2. Siini sektsioon: sisaldab põhisiine ja harusiine, mis on teistest sektsioonidest täielikult eraldatud. vältida rikete levikut.

3. Kaabli sektsioon: varustatud voolutrafode (CT), pingetrafode (PT), maanduslülititega, kaabliklemmid ja liigpingepiirikud kaablite ühendamiseks ja kaitsmiseks.

4. Juhtseadmete sektsioon: asuvad kaitsereleed, instrumendid, juhtlülitid, märgutuled ja sekundaarahelad jälgimiseks ja tööks.

5. Rõhuvabastuskanal: ülaosas on rõhulangetusseade kaare rõhu ja gaasi ohutuks vabastamiseks sisemiste rikete korral, vältides kapi kahjustamist ja inimeste vigastusi.

Põhifunktsioonid ja eelised

1. Eemaldatava käsikäru disain: keskpinge 11 kV siseruumides Vcb paneeliga käsikäru on täielikult vahetatav, võimaldades kiireks kontrolliks ja asendamiseks ilma siini täielikku katkestust nõudmata, vähendades oluliselt seisakuaega.
2. Põhjalik viie ennetava mehaaniline blokeering:
- Hoiab ära kaitselülitite juhusliku avanemise ja sulgemise
- Takistab kaitselüliti käru tõukamist või tõmbamist koormuse all
- Hoiab ära maanduslüliti juhusliku sulgemise pinge all
- Takistab maanduslüliti pingestamist, kui see on suletud asendis
- Väldib juhuslikku sisenemist pingestatud sektsiooni

3. Täielikult suletud sõltumatud sektsioonid: metallist vaheseinad eraldavad funktsionaalsed alad, summutades tõhusalt kaare levik ja vastastikune sekkumine.

4. Esiosa kasutamine ja hooldus: kõiki toiminguid ja hooldust saab lõpetada kapi esiosast, paigaldusruumi kokkuhoid.

5. Kõrge töökindlus ja kõrge ohutus: vastab rahvusvahelistele tavastandarditele, kõrge isolatsioonitasemega ja tugev veakindlus.

6. Modulaarne disain: saab paindlikult konfigureerida sissetuleva liini kapina, väljamineva liini kapina, mõõtekabina, siini sektsioonkapp jne.

Peamised rakenduse stsenaariumid

1. Sissetuleva liini kapp (toitevõrgu vastuvõtt)

2. Väljuva liini kapp (võimsuse jaotus koormustele, mootoritele ja trafodele)

3. Mootori juhtkapp (suure mootori käivitamine, seiskamine ja kaitse)

4. Trafo toitekapp (jaotustrafo kaitse)

5. Siini sektsioonikapp (siinide sektsioon ja automaatne ülekandelülitus)

Tegelikud rakendusjuhtumid

1. juhtum: suur naftakeemiatööstuse park Jiangsu provintsis

Projekti väljakutsed: naftakeemiatehasel on äärmiselt kõrged nõuded elektrivarustuse järjepidevusele, ohutusele ja veataluvus, mis nõuab pikaajalist stabiilset tööd.
Lahendus: süsteemi sissetulevate ja väljuvate liinide jaoks kasutati 36 Usune KYN28A-12 vaakumkaitselülitit ja suur mootori juhtimine.
Kasutustulemused: Pidev ja stabiilne töö üle 8 aasta ilma suuremate vigadeta, saavutades tõhusa ülekoormus- ja lühisekaitse, tagades katkematu tootmise.

Juhtum 2: ärikompleks Zhejiangi provintsis

Projekti väljakutsed: piiratud ruum kõrghoone elektrijaotusruumis, mis nõuab kompaktset, ohutut ja kergesti hooldatavad seadmed.
Lahendus: konfigureerige 22 eestpääsetava konstruktsiooniga USune KYN28A-12 lülitusseadet.
Kasutustulemused: suur ruumikasutus, mugav hooldus ja usaldusväärne kaitse selliste kriitiliste koormuste jaoks nagu hoone valgustus, kliimaseade ja tulekaitse.

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

KKK-d

K1: Mis vahe on KYN28A-12 ja KYN28-24 vahel?

V: Peamine erinevus on nimipinge tase: KYN28A-12 sobib 12kV (10kV klass) süsteemidele, samas kui KYN28-24 sobib 24kV (20kV klass) süsteemidele. Mõlemad on konstrueeritud vastavalt nende pingetasemetele isolatsioonikauguse, isolatsioonikomponentide valiku ja sisemiste komponentide nimiparameetrite osas.

Q2: Kas Usune saab seda vaakumkaitselülitit kappi ekspordiprojektide jaoks kohandada?

V: Jah. Professionaalse tootjana saab Usune kohandada parameetreid vastavalt projekti nõuetele erinevaid piirkondlikke standardeid, nagu IEC ja ANSI, ning saab kohandada kaitselülitite mudeleid, kaitsereleed ja mõõtmed.

Q3: milline on keskpinge 11kV siseruumides kasutatava Vcb paneeli kasutusiga ja hooldustsükkel?

V: Tavalistes hooldustingimustes on kavandatud kasutusiga 20-30 aastat. Peamiselt rutiinne hooldus sisaldab isolatsiooni testimist, kaitselülitite omaduste kontrollimist ja relee kalibreerimist. Väljatõmmatav käru struktuur võimaldab kiiret asendamist, vähendades oluliselt hooldusseisakuid.
